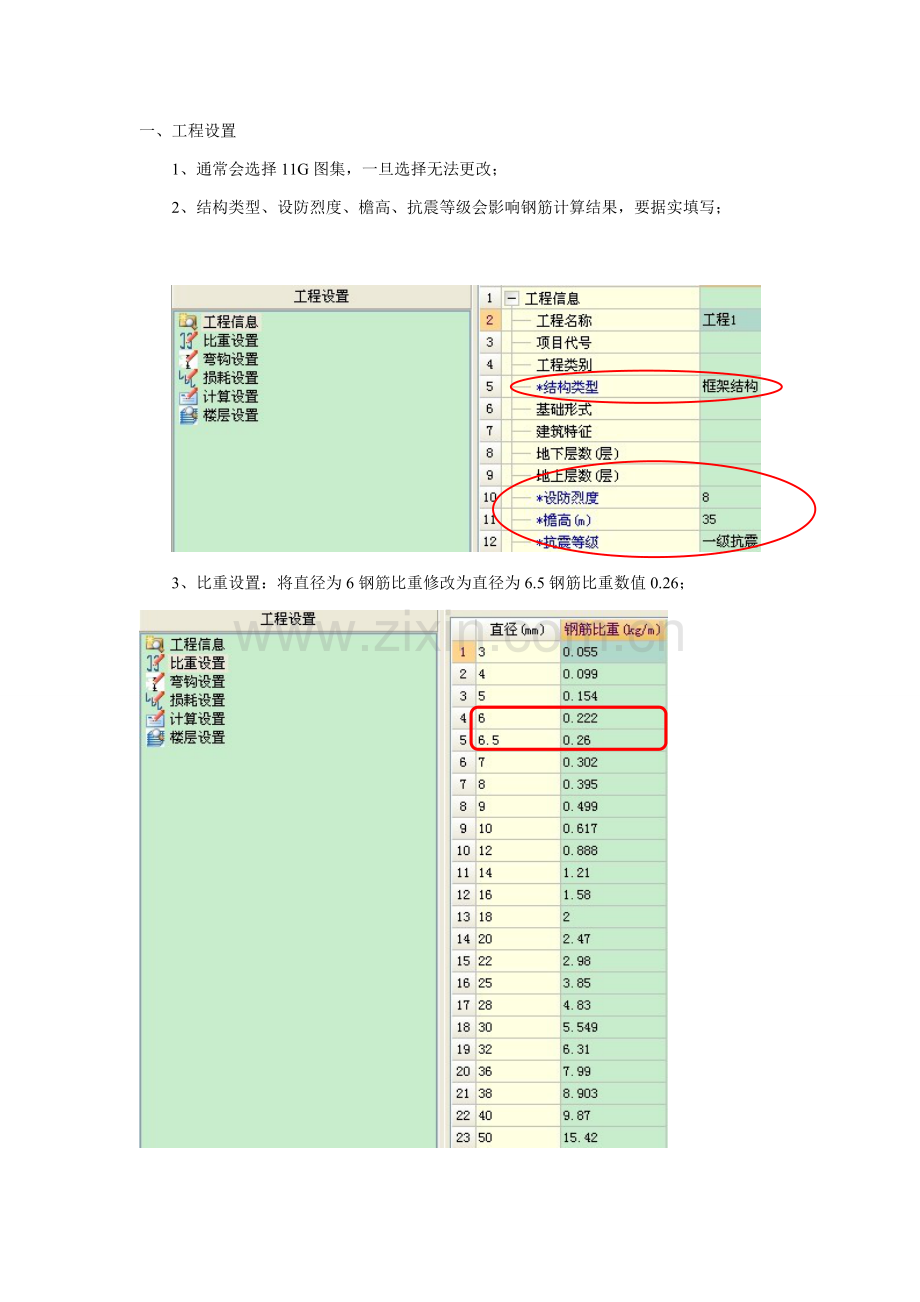

一、 工程设置
1、通常会选择11G图集，一旦选择无法更改；

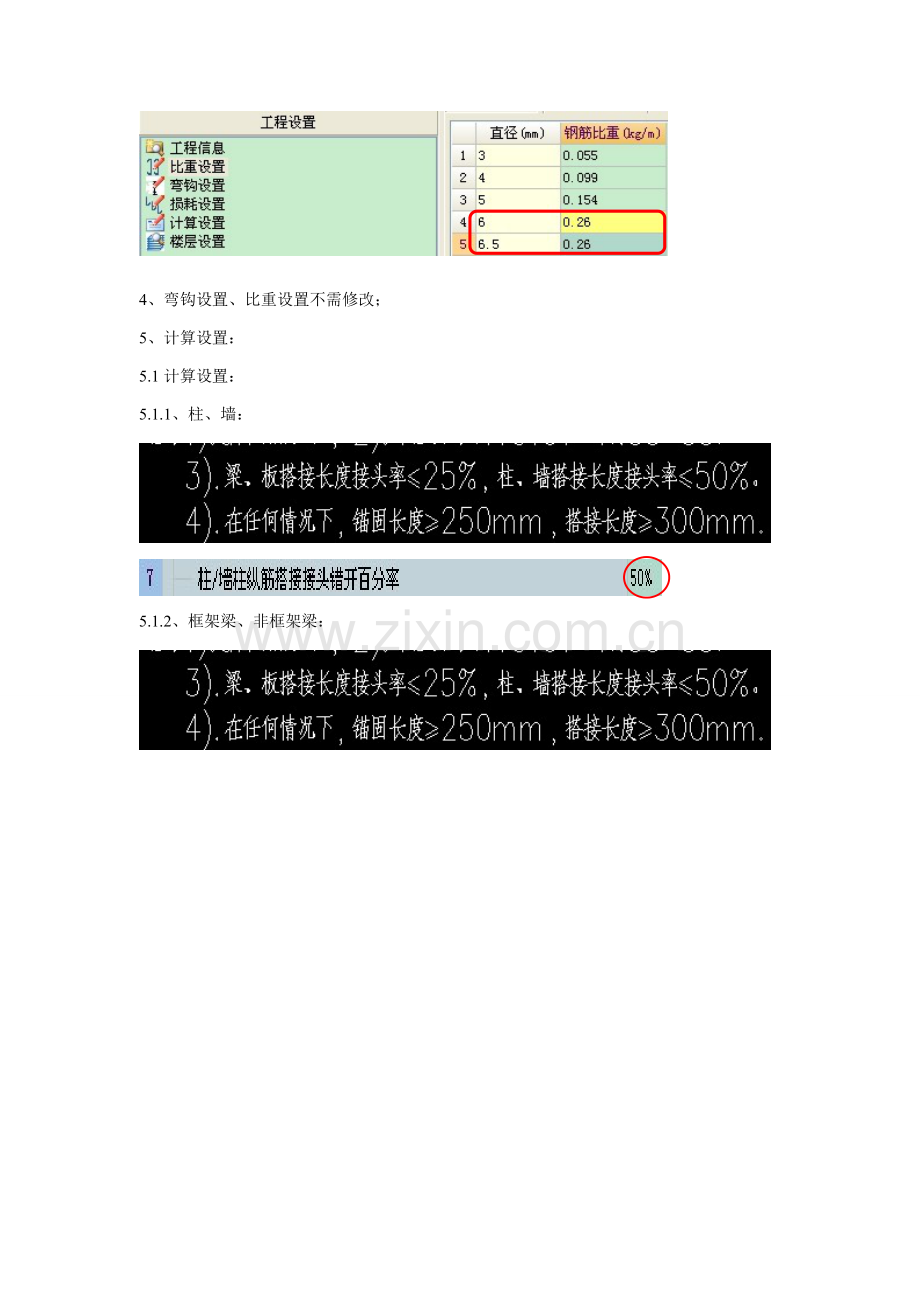

2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；

3、比重设置：将直径为6钢筋比重修改为直径为6.5钢筋比重数值0.26；

4、弯钩设置、比重设置不需修改；
5、计算设置：
5.1计算设置：
5.1.1、柱、墙：

5.1.2、框架梁、非框架梁：

5.1.3、板：

跨版受力筋标注长度位置：支座外边线

单边标注支座负筋长度位置：支座外边线

板中间支座负筋标注是否含支座：是

5.1.4：基础：

5.2、节点设置：
5.2.1、柱：

找一个和图纸要求最相近设置；
5.2.2、剪力墙：
挡土墙下部钢筋锚入：

‚挡土墙上部钢筋锚入：（需要选中此道墙在属性编辑器中进行节点设置）

ƒ剪力墙拉筋设置：

5.2.3、框架梁、非框架梁、板、空心楼盖通常无特殊要求设置更改；
5.2.4、基础：
筏板遇基础后钢筋断开：

‚基础封边钢筋计及基础外伸钢筋设置：
基础外伸，当上、下部钢筋型号不一样时，通常见两块相邻筏板定义；

5.2.4、搭接设置：

广联达中柱包含框架柱及暗柱，所以假如暗柱和框架柱搭接设置不一样，需要在暗柱属性编辑器中修改成对应要求搭接设置；

二、 构件计算
1、 柱：
1.1、使用柱大样识别柱后，只有柱截面、没有钢筋时，可在截面编辑器——配筋中进行编辑，“布边筋”“布角筋”“特殊布筋”“对齐钢筋”“画箍筋”等。
1.2、带柱芯柱
在使用柱识别后，带有柱芯柱和图中标注不符时，应在属性中将柱芯钢筋删除，在柱属性编辑器——芯柱中输入各个钢筋；

1.3、剪力墙上非阴影区配筋结构

能够采取在绘制完墙体，用暗柱构件部署；
图纸中假如没有具体间距要求，构件纵筋规格及间距同墙体纵筋，墙体水平筋自动经过构件，和墙体水平筋垂直纵向拉筋规格及间距同暗柱箍筋型号及间距；

假如图纸中对此构件中配筋有具体要求，则根据要求进行部署；

1.4、判定边角柱
绘制完梁、板构件后，利用“自动判定边角柱”功效，对边角柱进行判定；

1.4、柱和基础插筋设置：

1.4.1、纵筋设置
选中和基础相连柱，在属性编辑器中——计算设置——纵筋伸入基础锚固形式修改为角筋伸入基底弯折——修改为对应规格；

1.4.2、箍筋设置
选中和基础相连柱，在属性编辑器中——计算设置——墙/柱插筋在基础锚固区内箍筋数量——修改为对应规格

注意：满足角筋伸入基础弯折条件：、框架柱‚基础厚度减去保护层大于柱筋直锚ƒ柱钢筋输入时不要在全部纵筋中输入，截面编辑改为“否”，在角筋、侧面钢筋中输入
1.5、柱构件汇总计算后，提醒错误信息：钢筋长度小于0，无钢筋量。
处理方法：在此构件属性编辑器中，其它属性——插筋结构——将“设置插筋”改为“纵筋锚固”。

2、墙（连梁）
2.1、连梁满画（连梁下不应有砼墙）
墙、连梁要满画到包含暗柱处，（暗柱要和墙同宽，有暗柱那部分墙钢筋量为0）；
连梁要和墙同宽，当连梁侧面纵筋无钢筋设置时，则该墙体水平筋会自动经过连梁，且为先部署一侧墙钢筋经过，假如连梁和墙宽度不一样，则墙水平筋不会自动经过连梁。

‚当图纸要求连梁两侧既需要部署侧面筋又需要墙体水平筋经过时，需要在连梁属性中上、下钢筋中修改，手动计算出钢筋数量（计算标准：连梁高度除以墙体水平筋间距+1再减去连梁一侧钢筋数即为一侧需增加钢筋根数）

2.2、暗梁
图纸中设置了暗梁，在不知暗梁时能够采取智能部署，“某AL”——智能部署——选中对应宽度墙体——确定即可。此种方法部署暗梁，能够避免暗柱处部署不上暗梁。暗梁同连梁，需和墙同宽，当暗梁侧面纵筋无钢筋设置时，则该墙体水平筋会自动经过暗梁，且为先部署一侧墙钢筋经过，假如暗梁和墙宽度不一样，则墙水平筋不会自动经过暗梁。

2.3、斜叉暗撑
图纸中有要求部署连梁斜叉暗撑时，需进行以下修改：
“计算设置——剪力墙——13、连梁交叉斜筋、集中对角斜筋、对角暗撑纵筋锚固长度—— ”
‚选中对应连梁构件，“属性编辑器——其它属性——按图要求修改 暗撑箍筋宽度、暗撑箍筋高度、暗撑箍筋、暗撑纵筋”（注意：此处输入单边纵筋、箍筋根数即可）

ƒ连梁遇次梁时，连梁两侧布加筋、吊筋。加筋可在“其它箍筋中输入”，吊筋在单构件中输入。

2.4、墙内、外侧钢筋不一样

墙体 内外侧钢筋型号不一样，墙体属性编辑器——垂直分布钢筋——外侧钢筋+内侧钢筋；
右键——显示线性图元方向，箭头左侧为外侧、箭头右侧为内侧
选中图元——右键——调整线性图元方向

2.5、剪力墙钢筋隔一布一

2.6、墙构件汇总计算后，提醒错误信息：墙水平筋超出所绘图元长度或所绘图元长度2倍。
原因：和墙相连连梁构件没有设置侧面筋，墙体水平筋自动经过，但已正确计算
处理方法：一、只是一个提醒，能够不用管；二、不想看到提醒，工具——选项——其它——将最终一项“计算时校验钢筋长度大于多少米”勾去掉，或更改为大于更大值。

3、 梁
3.1、梁构件汇总计算后，提醒错误信息：KJL图元超出所绘图元长度2倍。
处理方法：双击此犯错信息，即选中该构件，右键——批量识别梁支座。

3.2、

3.3、

3.4、

4、 板

5、 基础
