2、处理方案
上海电力医院
综合布线系统（PDS）是现代化“信息高速公路”在大楼内延伸。
在本方案中，考虑到高端计算机网络和数字监控系统，综合布线选择耐克森综合布线系统产品构架整个布线网络
综合布线系统以支持上海电力医院数据、图文、图像等多媒体业务需要，满足数字信号传输，以实现资源共享等功效。
上海电力医院医疗综合大楼综合布线系统是一个高标准布线系统，按6类标准设计实施。
3、需求分析
作为智能建筑不可或缺物理基础，上海电力医院医疗综合大楼综合布线系统将为整群建筑提供高性能数据和语音通信，支持电话、数据、图文、图像等多媒体业务，满足语音、数字信号传输需要，并能适应以后不停发展计算机网络需求；可实现资源共享、综合信息数据库管理、电子邮件、放射科信息系统RIS、自助挂号及导医系统、医学影像存放和传输系统PACS、医院检验管理系统LIS、报表处理、医院财务管理系统HFS等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型电话、内部通讯终端等设备。整个综合布线系统含有开放性、灵活性和可扩性，充足满足各大楼之间和各大楼内部及和外界信息交流需要。
4、系统组成

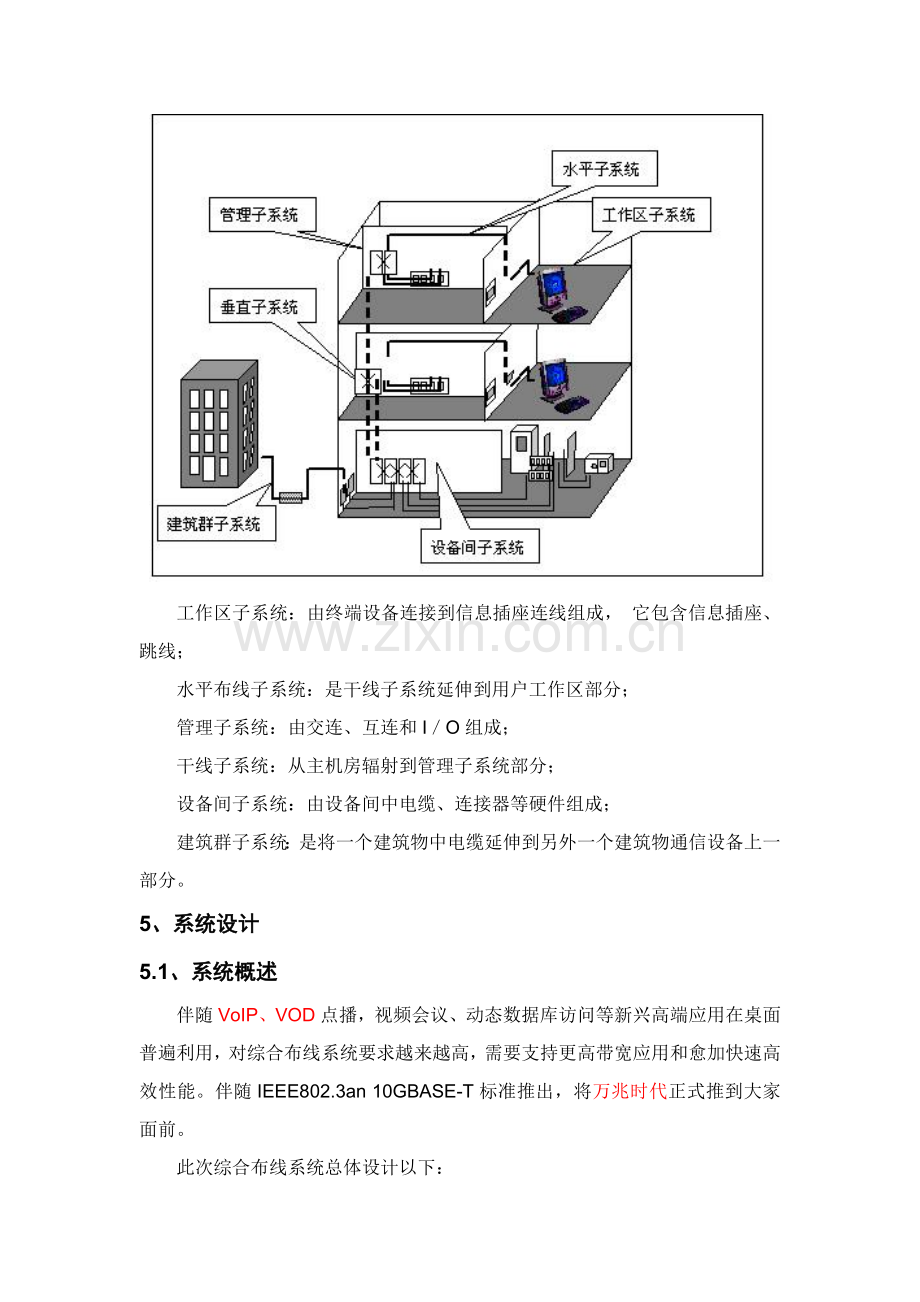

综合布线系统通常可划分六个子系统：

工作区子系统：由终端设备连接到信息插座连线组成， 它包含信息插座、跳线；
水平布线子系统：是干线子系统延伸到用户工作区部分；
管理子系统：由交连、互连和I／O组成；
干线子系统：从主机房辐射到管理子系统部分；
设备间子系统：由设备间中电缆、连接器等硬件组成；
建筑群子系统：是将一个建筑物中电缆延伸到另外一个建筑物通信设备上一部分。
5、系统设计
5.1、系统概述
伴随VoIP、VOD点播，视频会议、动态数据库访问等新兴高端应用在桌面普遍利用，对综合布线系统要求越来越高，需要支持更高带宽应用和愈加快速高效性能。伴随IEEE802.3an 10GBASE-T标准推出，将万兆时代正式推到大家面前。
此次综合布线系统总体设计以下：
（1）整个综合布线系统采取6类处理方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。全部产品除在建筑物内干线及水平线缆外，均应是模块化设计，只要变换跳线即可完成语音、数据从任何一个信息点到中心连接。
（2）语音主干采取三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。
（3）考虑到网络速度提升很快，为未来10G网络打好基础，数据主干采取50μm室内6/12芯多模光缆。
（4）水平信息点确保数据及语音端口能够交换使用。
（5）楼层管理区均采取19”标准机柜，水平配线架采取模块化配线架，放置于标准机柜，连接水平线缆和网络设备；垂直主干配线架采取机架式光纤配线架，放置于标准机柜，连接垂直光纤和网络设备。
5.2、工作区子系统
工作区即最终用户办公区域。工作区子系统由线缆、跳线和信息插座组成，将电话、计算机等连接至信息插座上，信息插座由符合国际ISDN标准八芯模块化插头组成，它能够接收从建筑自动系统弱电信号需求到高速数据网和数字话音复杂传送一切信息，以下图所表示。

计算机终端经过RJ45跳线和数据信息插座连接，而电话机终端则经过RJ11跳线和语音信息插座连接，其中数据和语音信息插座均采取相同标准模块，插座底盒距离装修地面30cm，并和旁边电源插座保持20cm以上距离。
信息点模块安装采取墙装模式和沿柱安装方法，即在墙上和柱上信息点位预埋管路及86型底盒，并用86型面板封装。模块及面板安装时，需依据工程装潢实际情况立即调整，部分采取地插和甚至桌面安装。每个信息点（包含语音点和数据点）配置一个6类信息模块，模块安装时，采取TIA/EIA568B连接方法，选择单孔和双孔固定式面板，并可采取不一样颜色来区分语音和数据信息点。
●工作区插座安装
必需表现标准化、美观、实用、便捷标准；考虑到大楼客房及其它公共区域装修对美观性要求，强电电源插座面板和弱电信息插座面板应为同一厂家生产设计，从而确保装修美观性和风格一致性。
模块必需按不一样系统最少采取3种不一样颜色。如数据为蓝色、语音为黄色、数字电视数据点用绿色等。

5.3、系统点位
序号
楼层
区域
信息点
数据点
语音点
1
地下一层
控制室
1

1
2

仓库
1

1
3

高低压变配电室
1

1
4
B1小计

3
0
3
5
1层
医生办公
3
2
1
6
1层
诊室
2
1
1
7
1层
控制
2
1
1
8
1层
备用诊室
2
1
1
9
1层
挂号
2
1
1
10
1层
诊疗室
1
1

11
1层
设备
1
1

12
1层
核磁共振
2
1
1
13
1层
化验
2
1
1
14
1层
拍片
2
1
1
15
1层
值班
1

1
16
1层
消防中心
5
3
2
17
1层
诊疗12
1
1

18
1层
诊室
2
1
1
19
1层
诊室
2
1
1
20
1层
抢救室
2
1
1
21
1层
诊疗
1
1

22
1层
护士站
3
2
1
23
1层
挂号收费
9
5
4
24
1层
值班
1

1
25
1层
注射
1

1
26
1层
挂号大厅
2
2

27
1层
医生办公及值班
2
1
1
28
1层
护士站
5
3
2
29
1层
取药
8
4
4
30
1层
药库
2
1
1
31
1层
取款
4
4

32
1层
助听器商店
2
1
1
33
F1小计

72
42
30
34
2层
读片室
6
3
3
35
2层
控制室
1
1

36
2层
拍片
1
1

37
2层
特检科
2
1
1
38
2层
心电图
4
2
2
39
2层
新风机房
2
1
1
40
2层
B超
8
4
4
41
2层
休息室
2
1
1
42
2层
诊室
4
2
2
43
2层
护士站
2
1
1
44
2层
专科
10
5
5
45
2层
诊疗
2
1
1
46
2层
护士站
2
1
1
47
2层
石膏间
2
1
1
48
2层
诊疗室
1
1

49
2层
收费
2
1
1
50
2层
诊室
4
2
2
51
2层
候诊
2
1
1
52
2层
化验抽血
9
5
4
53
2层
值班休息
1

1
54
2层
诊室
4
2
2
55
2层
医护士更衣
1

1
56
2层
电梯厅
2
2

57
2层
护士台
4
2
2
58
2层
胃肠机
2
1
1
59
2层
护士站
2
1
1
60
2层
控制
2
1
1
61
2层
多功效机
2
1
1
62
2层
控制室
2
1
1
63
2层
CT
1
1

64
F2小计

89
47
42
65
3层
诊疗室
2
1
1
66
3层
高频室
2
1
1
67
3层
作业训练室
3
2
1
68
3层
康复办公
2
1
1
69
3层
康复诊室
2
1
1
70
3层
推拿
4
2
2
71
3层
新风机房兼储藏
2
1
1
72
3层
针灸
4
2
2
73
3层
检验室
6
3
3
74
3层
测听
2
1
1
75
3层
诊疗
2
1
1
76
3层
诊室
2
1
1
77
3层
中医
4
2
2
78
3层
暗室
2
1
1
79
3层
诊室
2
1
1
80
3层
诊疗室
2
1
1
81
3层
白内障诊室
2
1
1
82
3层
红眼病检验
4
2
2
83
3层
特检科
2
1
1
84
3层
技工用房
2
1
1
85
3层
工作区1
2
1
1
86
3层
工作区2
2
1
1
87
3层
休息
1

1
88
3层
工作区3
2
1
1
89
3层
工作区4
2
1
1
90
3层
单片拍片机
1
1

91
3层
控制室
1
1

92
3层
全景拍片机
1
1

93
3层
护士站候诊
4
2
2
94
3层
出入院手续及收费
10
5
5
95
F3小计

79
41
38
96
4层
检验
2
1
1
97
4层
抽血候诊
3
2
1
98
4层
护士站
4
2
2
99
4层
血压检验
2
1
1
100
4层
新风机房
2
1
1
101
4层
功效检验
10
5
5
102
4层
检验室
6
3
3
103
4层
诊疗
2
1
1
104
4层
诊室
4
2
2
105
4层
护士站
3
2
1
106
4层
医生办公
2
1
1
107
4层
诊室
4
2
2
108
4层
胃镜
4
2
2
109
4层
肠镜
2
1
1
110
4层
护士站
2
1
1
111
4层
诊室
2
1
1
112
4层
办公
2
1
1
113
4层
电梯厅
2
1
1
114
4层
餐厅休息区
2
1
1
115
4层
检验室
6
3
3
116
4层
控制室
2
1
1
117
4层
现实状况X光室位置
1
1

118
4层
检验室
26
13
13
119
F4小计

95
49
46
120
5层
手术
2
1
1
121
5层
诊疗室
2
1
1
122
5层
诊室
2
1
1
123
5层
出国体检咨询
4
2
2
124
5层
新风机房
2
1
1
125
5层
检验
8
4
4
126
5层
物供室
3
2
1
127
5层
防保办
2
1
1
128
5层
门诊办公
3
2
1
129
5层
病理免疫室
2
1
1
130
5层
现病理科
2
1
1
131
5层
现细胞室
2
1
1
132
5层
现资料室
2
1
1
133
5层
现休息更衣
2
1
1
134
5层
现办公室
4
2
2
135
5层
一次性用具
1

1
136
5层
纯水间
1

1
137
5层
辅料打包
2
1
1
138
5层
消毒
2
1
1
139
5层
无菌品库
4
2
2
140
5层
分发
1

1
141
5层
办公
2
1
1
142
5层
更衣
1

1
143
5层
清洗
2
1
1
144
5层
物供室
2
1
1
145
5层
检验
2
1
1
146
5层
体检用房
4
2
2
147
5层
诊室
6
3
3
148
5层
护士台
2
1
1
149
5层
激光
2
1
1
150
5层
诊疗
2
1
1
151
5层
清醒室
1

1
152
5层
光子室
2
1
1
153
F5小计

81
39
42
154
6层
重症室
2
1
1
155
6层
睡眠诊疗
1

1
156
6层
护士站
3
2
1
157
6层
重症室
6
3
3
158
6层
设备
2
1
1
159
6层
电梯厅
2
1
1
160
6层
检验室
1

1
161
6层
诊疗室
1

1
162
6层
休息
2
1
1
163
6层
主任办公室
3
2
1
164
6层
办公室
20
10
10
165
6层
接待室
1

1
166
6层
仓库
1

1
167
F6小计

45
21
24
168
7层
重症室
8
4
4
169
7层
诊疗
1

1
170
7层
护士站
3
2
1
171
7层
设备
2
1
1
172
7层
电梯厅
2
1
1
173
7层
休息
2
1
1
174
7层
仓库
2
1
1
175
7层
康复锻炼
2
1
1
176
7层
医生办公室
20
10
10
177
7层
主任办公室
3
2
1
178
F7小计

45
23
22
179
8层
重症室
10
5
5
180
8层
石膏室
2
1
1
181
8层
护士站
3
2
1
182
8层
设备
2
1
1
183
8层
电梯厅
2
2

184
8层
诊疗室
2
1
1
185
8层
休息
2
1
1
186
8层
主任办公室
3
2
1
187
8层
办公室
14
7
7
188
8层
康复室
2
1
1
189
8层
仓库
1

1
190
F8小计

43
23
20
191
9层
重症室
9
5
4
192
9层
诊疗室
1

1
193
9层
护士站
3
2
1
194
9层
诊疗
2
1
1
195
9层
设备
2
1
1
196
9层
电梯厅
2
2

197
9层
女值班
2
1
1
198
9层
男值班
2
1
1
199
9层
生物反馈室
2
1
1
200
9层
主任办公室
3
2
1
201
9层
泌尿科医办
8
4
4
202
9层
库房
1

1
203
9层
整形外科医办
6
3
3
204
9层
主任办公室
3
2
1
205
F9小计

46
25
21
206
10层
重症监护
1

1
207
10层
水疗
1

1
208
10层
诊疗
1

1
209
10层
护士站
3
2
1
210
10层
医生办公
8
4
4
211
10层
仓库
1

1
212
10层
仪器室
1

1
213
10层
护士站
3
2
1
214
10层
接待室
1

1
215
10层
重症监护
3
2
1
216
10层
接待室
1

1
217
10层
主任办公
3
2
1
218
10层
值班
2
1
1
219
10层
设备
2
1
1
220
10层
电梯厅
2
2

221
10层
手术室
6
3
3
222
10层
麻醉室
2
1
1
223
10层
无菌室
1

1
224
F10小计

42
20
22
225
11层
诊疗
1

1
226
11层
护士站
3
2
1
227
11层
CCU病房
19
10
9
228
11层
护士站
3
2
1
229
11层
诊疗室
1

1
230
11层
仪器室
1

1
231
11层
设备
2
1
1
232
11层
电梯厅
2
1
1
233
11层
接待室
2
1
1
234
11层
休息
2
1
1
235
11层
主任办公室
3
2
1
236
11层
办公室
24
12
12
237
11层
仓库
1

1
238
F11小计

64
32
32
239
12层
重症室
15
8
7
240
12层
诊疗
1

1
241
12层
护士站
3
2
1
242
12层
护士站
3
2
1
243
12层
仪器室
1

1
244
12层
诊疗室
1

1
245
12层
设备
2
1
1
246
12层
电梯厅
2
1
1
247
12层
接待室
2
1
1
248
12层
休息
2
1
1
249
12层
主任办公室
3
2
1
250
12层
办公室
21
11
10
251
12层
仓库
1

1
252
F12小计

57
29
28
253
13层
重症室
4
2
2
254
13层
诊疗
1

1
255
13层
护士站
3
2
1
256
13层
重症室
18
9
9
257
13层
诊疗康复室
1

1
258
13层
设备
2
1
1
259
13层
重症室
28
14
14
260
13层
电梯厅
2
2

261
13层
领药等候
3
2
1
262
13层
机房
1

1
263
13层
静脉配置
5
3
2
264
13层
库房
2
1
1
265
13层
配药区
6
3
3
266
13层
医生办公
8
4
4
267
F13小计

84
43
41
268
14层
重症室
3
2
1
269
14层
诊疗
1

1
270
14层
护士站
3
2
1
271
14层
诊疗康复室
2
1
1
272
14层
重症室
18
9
9
273
14层
设备
2
1
1
274
14层
重症室
28
14
14
275
14层
电梯厅
2
2

276
14层
病区药房
4
2
2
277
14层
库房
2
1
1
278
14层
医生办公
8
4
4
279
F14小计

73
38
35
280
15层
重症室
3
2
1
281
15层
护士站
3
2
1
282
15层
重症室
42
21
21
283
15层
设备
2
1
1
284
15层
电梯厅
2
2

285
15层
接待室
2
1
1
286
15层
休息
2
1
1
287
15层
主任办公室
3
2
1
288
15层
办公室
24
12
12
289
15层
仓库
1

1
290
F15小计

84
44
40
291
16层
打包
1

1
292
16层
膀胱镜手术室
2
1
1
293
16层
麻醉准备
2
1
1
294
16层
无菌品库
1

1
295
16层
清醒室
2
1
1
296
16层
护士工作室
1

1
297
16层
手术医生休息
2
1
1
298
16层
休息
2
1
1
299
16层
仓库
1

1
300
16层
医生值班室
1

1
301
16层
麻办
3
2
1
302
16层
护士值班
1

1
303
16层
护士站
3
2
1
304
16层
设备
2
1
1
305
16层
手术室
6
3
3
306
16层
家眷等候
2
1
1
307
16层
机房
3
2
1
308
16层
主任办公室
3
2
1
309
16层
信息中心
18
9
9
310
16层
病史室
8
4
4
311
F16小计

64
31
33
312
17层
休息室
2
1
1
313
17层
微生物室
5
3
2
314
17层
汇报室
5
3
2
315
17层
HIV试验室
2
1
1
316
17层
生化试验室
15
8
7
317
17层
标本接收
4
2
2
318
17层
设备
2
1
1
319
17层
办公
5
3
2
320
17层
资料室
2
1
1
321
17层
半污染区
2
1
1
322
17层
配血
7
4
3
323
17层
电话总机房
2
1
1
324
F17小计

53
29
24
325
18层
重症室
65
39
26
326
18层
设备
2
1
1
327
18层
电梯厅护士台
3
2
1
328
18层
健康讲座
3
2
1
329
18层
医师办公室
6
3
3
330
18层
餐厅
1
1

331
18层
库房
1

1
332
F18小计

81
48
33
333
19层
学术汇报厅
5
3
2
334
19层
教授休息区
2
1
1
335
19层
远程会诊中心
4
2
2
336
19层
住院体检养生指导区
4
2
2
337
19层
设备
2
1
1
338
F19小计

17
9
8
339
20层

340
21层

13
4
9
341
小计

13
4
9
342
总计

1230
637
593

另对医院门诊大楼1楼、16-21楼全覆盖，医院行政办公楼2-3楼无线信号数据，按4点/层，累计无线AP点位累计32个点
5.4、水平子系统
水平布线子系统系电信间水平配线架至工作端口（插座）连接线缆。
水平子系统是连接配线间和信息插座之间线缆，水平布线距离不应超出90米，信息插座到终端设备连线之间不超出10米。
90米

因为语音和数据均采取六类四对非屏蔽双绞线，所以对用户而言，电话线和数据线将能够灵活交换，就能够很方便地实现全部语音点和数据点之间交换。6类双绞线传输带宽不少于250MHz，数据传输速率达成100Mbps以上。
水平线缆长度计算方法：
信息点平均长度=（线路最长信息点长度+线路最短信息点长度）/2+8米余量；
线缆总长度=信息点平均长度×总信息点数量×115%；
5.5、管理间子系统
管理子系统由分散在各楼层分配线间及设置网络中心主配线间组成。
分配线间中水平千兆双绞线（包含语音和数据）端接使用24口或48口模块式配线架，
数据光纤采取24口19”光纤配线架端接；语音主干线缆端接使用110型卡接式配线架。
利用配线架跳线功效，能够使布线系统实现灵活多功效能力。管理子系统应有足够空间放置配线架和网络设备，（如HUB，Switch等）。

●弱电配线间（楼层配线架）设置：
弱电配线间是指有安放楼层配线设备弱电间。其设置应综合考虑线缆长度要求、管理方便性及尽可能降低工程造价等各方面原因。
序号
楼层
管理间
无线AP
数据点累计
语音点累计
1
B1小计
IDF1

89
75
2
F1小计
4
3
F2小计

4
F3小计
IDF2

129
126
5
F4小计

6
F5小计

7
F6小计
IDF3

67
66
8
F7小计

9
F8小计

10
F9小计
IDF4

77
75
11
F10小计

12
F11小计

13
F12小计
IDF5

154
144
14
F13小计

15
F14小计

16
F15小计

17
F16小计
IDF6
4
117
98
18
F17小计
3
19
F18小计
4
20
F19小计
3
21
F20 21小计
IDF7
4
4
9
这么是为了达成水平线长度不会超出EIA/TIA568A中所设定90米限制。实际图纸点位经计算均不超出90米。依据EIA/TIA568标准，跳线长度应小于或等于6米。
●配线机柜
在每个弱电配线间内设置*600*600型19”标准机柜。为确保安全，各机柜均应做抗震防倒加固，布线金属线槽应直接伸入机柜，并有防鼠、防虫等线缆保护方法。
本设计机柜均采取优质机柜。其性能指标以下：
绿色环境保护产品
顶盖：预留进线孔位，配置两台高速风机
前门：独有配置3mm厚钢化玻璃观察窗
旁门：采取插入结构、左右门销固定、愈加方便
底座：配有进线孔位、方便理线管理
门框采取套入式安装无需定位，预留绑线孔位、方便线缆管理
配刹车型脚轮
配线架设计
楼层管理间数据配线架全部采取模块化配线架。每个配线架端口全部有防尘盖，内置线缆管理架，保持符合弯曲半径要求。
语音配线架设计
语音配线架采取110型语音配线架，能够使用标准RJ45跳线就能方便进行对语音和数据连接，即方便又节省空间。
●弱电间环境要求：
按国际和国家标准，配线间应满足环境要求：
将服务电梯安排在配线间周围，方便装运粗笨设备
室温应保持在18℃至27℃之间，相对湿度保持在30%—55%
保持室内无尘或少尘，通风良好
安装适宜消防系统（如采取湿型消防系统，不要把喷头直接对准电气设备）
使用防火门，最少能耐火1小时防火墙和阻燃漆
提供适宜门锁，最少要有一扇窗口留作安全出口
尽可能远离存放危险物品场所和电磁干扰源（如发射机和电动机）
良好接地体，按EIA/TIA 607和相关中国家标准准要求，配线间接地电阻应小于4欧姆
●标签管理
各IDF提议选择带颜色模块化配线架，便于数据和语音交换，白区选择打线型配线架，这是因为电话分机（或直线电话）往往跟着人员改变而改变，这就造成了电话跳线改变。依据对用户跟踪了解，常常发觉用户在电话跳线完成后，还常常有小改变（如分机号码改变使会改变插接位置，MODEM接入系统等等）。
配线架上面板采取电子标签，均可更换，可伴随信息点性质改变，随时调整面板上标识。
管理应对设备间、交接间和工作区配线设备、线缆、信息插座等设施，按一定模式进行标识和统计，并设置汉字管理文档，文档包含：
Ø 设备和线缆用途，使用部门，组成局域网拓扑结构
Ø 信息插座及配线架编号、色标、链路功效
Ø 各项关键特征参数、链路完好情况、故障统计等内容。
Ø 还应标明设备位置和线缆走向等内容。

楼层配线架（IDF）安装示意图
5.6、垂直子系统
垂直线缆是贯穿整个建筑物各个水平区子系统连接路由主馈线缆，它将各分配线架和主配线架以星型结构连接起来，贯穿于大楼垂直竖井中。

主干子系统：可分为数据主干及语音主干。
数据主干：12芯50/125μm室内多模OM3万兆光缆
语音主干：大对数(25＼50对)非屏蔽UTP双绞线铜缆。
每个语音点在语音主干中配置2对线缆
这种布线结构，即使各个功效区块全部有相正确独立管理性，又能够降低造价成本，一举两得。
垂直主干线缆长度计算方法：
垂直线缆长度(单位：米)=IDF距MDF实际距离×1.1＋10
1.1为走线余量系数；＋10表示端接余量。
5.7、设备间子系统
数据及语音接入机房（MDF&ODF）依据其图纸，
电话总机房：在17层；
信息机房：在16层。
设备间是整个综合布线系统铜缆和光缆配线管理中心，也是整个系统对外联络节点。该设备间关键用于汇接各个IDF，并放置服务器（计算机网络设备等）、语音主干端接设备、IDF接入设备。
采取标准型机柜,全部信息点均经过一定编码规则和颜色规则标识，同时在机柜旁用示意图来说明，以方便用户使用和管理。

主配线架MDF及ODF设计标准为：
数据中心机房和语音主配线架关键任务是对广域网介质进行汇接和管理，它们汇接介质对象分别是光缆和铜缆。
因为本项目标汇接介质容量全部比较大，所以处理好它们之间互联和满足管理维护要求是数据中心机房和语音主配线架设计和配置关键点和关键！它要处理问题关键有以下十个方面：
◆ 因为跳线数量大，要计划好跳线路由；
◆ 配线架操作面尽可能处于同一个平面上；
◆ 配线架尽可能在正面操作；
◆ 尽可能提供可开断、免拆线测试方法；
◆ 尽可能提供免拆线链路替换、调整路由手段；
◆ 不一样机柜间跳线怎样实现方便和通畅；
◆ 接线模块应适应数次反复卡接；
◆ 接线模块应能提供必需可复接性能（方便做同线电话等）；
◆ 尽可能方便实现线途经流过压保护方法；
◆ 留有一定余量,方便扩展和调整;
◆ 跳线要尽可能短，体积也应尽可能小。

设备中心机房数据及语音配线架安装示意图
至楼层IDF
大对数语音电缆

至本区域信息点
6类4对UTP

至各IDF
光纤

局向线语音主干
大对数语音电缆

网络总机房机柜--数据部分
网络总机房机柜--语音部分

6、接地、电源和环境要求
6.1、接地要求
●系统应采取综合接地方法，即共用大楼接地体，接地电阻要求≤1Ω。
综合布线电缆所采取金属槽道和钢管，应保持连续电气连接，并和大楼均压环可靠连接，同时在两端可靠接地。
●当电缆从建筑物外面进入建筑物时，电缆保护管及电缆金属护套或光缆金属件应在进户处可靠接地。
●交接间全部配线机柜应可靠接地。
具体方法是：在弱电间内靠墙敷设1根30*3扁铜作为弱电系统接地母线，各配线机柜均引1根BV-16mm2和接地母线连接。扁铜应和弱电总等电位母排可靠连接。
6.2、电源和环境要求
● 因为设备间设在计算机网络中心，其建筑、环境、电源、接地要求和机房统一考虑即可。详见机房建设设计方案；
● 楼层管理间（IDF）应提供不少于2个220V、10A带保护接地单相电源插座。采取双电源供电，一路由机房UPS统一供电，还有一路为常规电源供电。每个楼层管理间（IDF）UPS插座用电容量按500W考虑。两组插座在外观上应有显著区分，以免误插；
● 楼层管理间（IDF）应有良好通风，室温应保持在10～30℃，相对湿度应保持在20%～80%；
● 金属线槽应直接伸进配线机柜内，全部机柜均应密闭包封，以预防鼠、虫等动物进入柜内咬坏线缆。
7、关键设备技术参数
7.1、六类非屏蔽4对双绞线
型号：N100.260
l 符合最新六类国际标准
l 支持 Class E 链路应用
l 中心十字骨架确保了线正确位置和线缆性能
l 测试到 350MHz
l 标准
l 国际标准 EN 50288; IEC 61156-5; ISO/IEC 11801
l 国家标准 TIA/EIA-568-B.2-1; TIA/EIA-568-B.2-1
产品描述
应用
LANmark-6 电缆面向未来网络应用. 特殊设计以满足未来协议严格需求, 而且兼容目前需要. 此种电缆是未来安装最好选择.
以太网
快速以太网
千兆以太网
155 MBit ATM
622 MBit ATM
1.2 Gbit ATM
未来 class E 等级应用
LANmark-6 经过独立,完全测试认证,其性能超越ISO/IEC 11801: 六类需求.
性能
测试到 350 MHz ,性能保障为 250 MHz, Nexans LANmark-6 电缆提供了超越全部世界,欧洲和北美电缆标准需求性能预留和带宽,这些标准包含ISO/IEC 11801:, IEC 61156-5, EN 50173, EN 50288, TIA/EIA 568-B.2-1.
安装
LANmark-6 和超五类线缆正确安装方法一样. C³ 中心十字骨架降低了线对之间扭曲和变形.
7.2、六类非屏蔽信息模块，RJ45插座
型号：N420.660
六类非屏蔽信息模块，兼容全部设计用于此范围结构硬件
轻易端接,免打线工具
针对 keystone 形式适配器
l 标准
国际标准 ISO/IEC 11801
l 产品描述
LANmark-6 免打线模块是 Nexans 模块化系统一部分,其满足全部设计用于此范围结构硬件. 可支持六类数据应用, 如以太网, 快速以太网, 千兆以太网, 155 ATM, 622 ATM, 1.2 ATM…
l 性能
LANmark-6 免打线模块以达成六类最高性能需求为设计目标.突出性能,包含衰减(插入损耗), 近端/远端串扰, 功率总和近端/远端串扰 和回波损耗, 超越ISO/IEC 11801:六类连接件性能需求.其特殊交叉连接技术确保了链路高性能. 配合使用Nexans LANmark-6 电缆和跳线, 模块在独立测试情况下超越ISO/IEC 11801: 要求链路和信道需求.
l 确保
LANmark-6 免打线模块销售情况包含了其质量确保. 选择Nexans整体处理方案及要求范围内全系列产品,就能够取得Nexans 质保体系认证, 包含产品,系统和人工确保.
l 安装
LANmark-6 免打线模块不需要免打线工具. 能够不经过工具,直接手工压线来端接. 大量安装时,为了愈加快和更方便,能够选择使用专门压线工具.
快速端接
颜色编码: TSB568A 和 TSB568B
适适用于多种线缆: F²TP, UTP 和 STP
可容纳 24, 23 和 22 AWG 线缆
7.3、单/双孔信息面板
型号： N21301/ N21302
平口插座模块，可装入2SNAP-IN模块，含透明翻盖，含防尘
面板采取英式86型原厂面板产品，含有防火及坚固功效，且带原厂标识及防尘划板，并美观，坚固和耐用，提供面板
