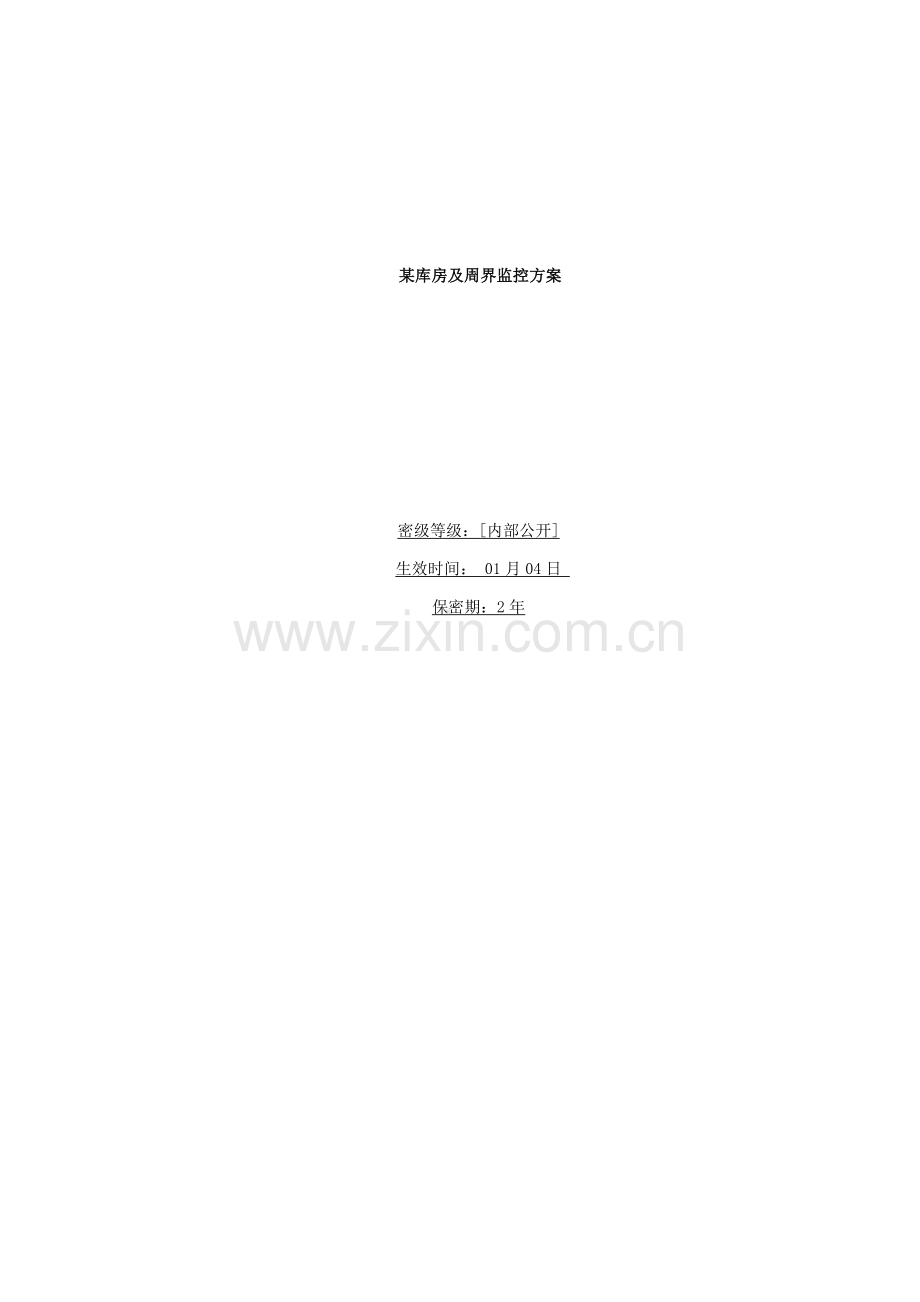

某库房及周界监控方案

密级等级：[内部公开]
生效时间： 01月04日
保密期：2年

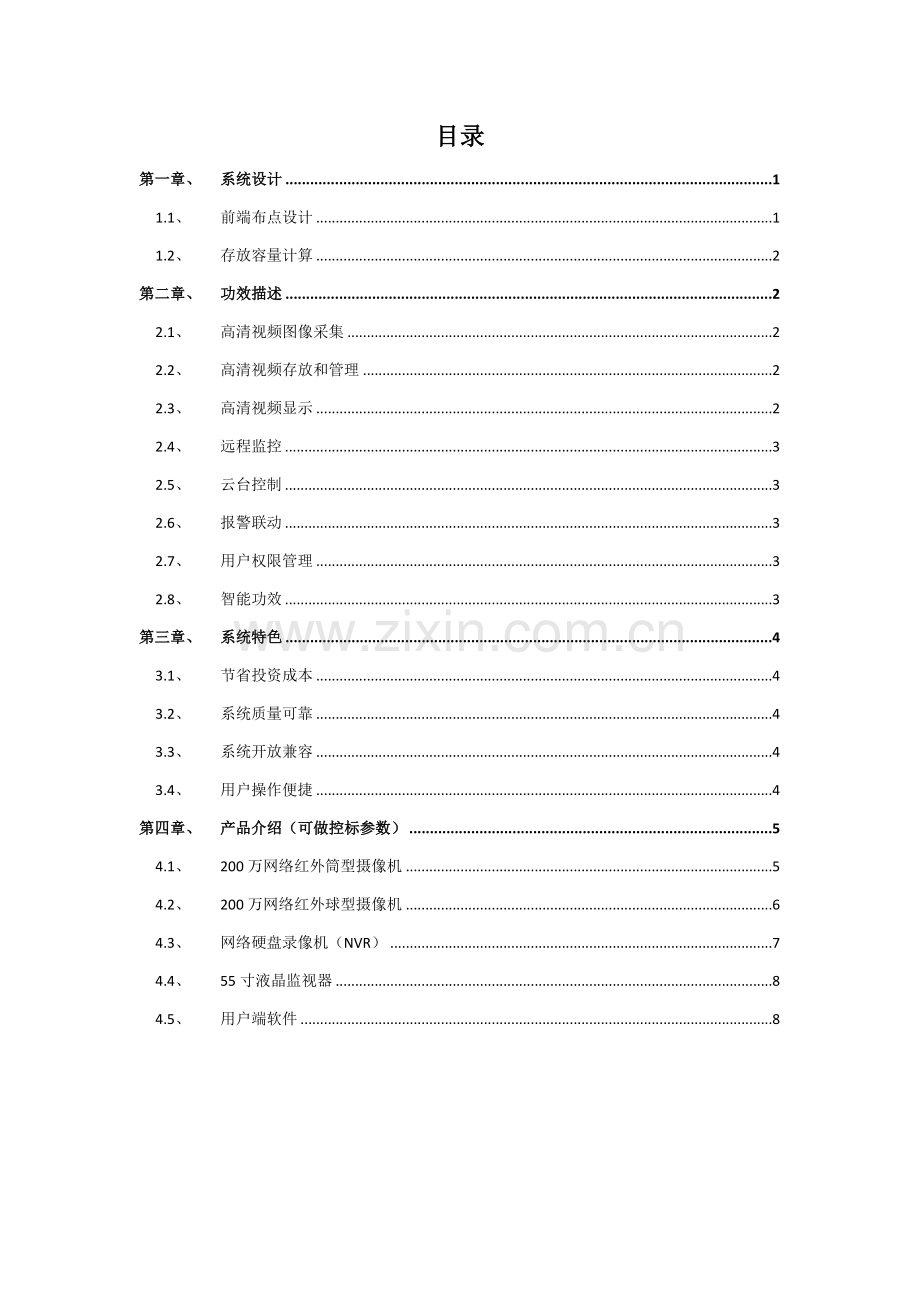

目录
第一章、 系统设计 1
1.1、 前端布点设计 1
1.2、 存放容量计算 2
第二章、 功效描述 2
2.1、 高清视频图像采集 2
2.2、 高清视频存放和管理 2
2.3、 高清视频显示 2
2.4、 远程监控 3
2.5、 云台控制 3
2.6、 报警联动 3
2.7、 用户权限管理 3
2.8、 智能功效 3
第三章、 系统特色 4
3.1、 节省投资成本 4
3.2、 系统质量可靠 4
3.3、 系统开放兼容 4
3.4、 用户操作便捷 4
第四章、 产品介绍（可做控标参数） 5
4.1、 200万网络红外筒型摄像机 5
4.2、 200万网络红外球型摄像机 6
4.3、 网络硬盘录像机（NVR） 7
4.4、 55寸液晶监视器 8
4.5、 用户端软件 8

伴随现代经济发展，仓储物流业也在快速地发展，随之而来是物品丢失、被盗、损坏等一系列安全隐患事件。所以，建设一套视频监控系统，帮助提升安全管理能力，是目前势在必行任务。视频监控系统可用于监看运货车辆在货物运输和装货卸货过程中货物安全情况，避免货物丢失和在货物丢失后能够经过录像文件做出快速正确判定，为以后调查取证提供可靠依据。 管理人员能够实现对物流仓储区域进行实时全天候视频监看，对内部及外部各关键通道进行监控，行政部门能够了解物流仓储运作情况，提升物流仓储效率。同时还能够进行远程监控物流仓储过程。因为一些地方因安装位置不易靠近，人工巡视作业危险性较大，需用摄像机进行远程监视；企业领导在办公室利用电脑、手机、iPAD等，随时了解物流仓储实时运作情况，处理突发事件。

第一章、 系统设计
本方案在各监控点位布署功效对应摄像机完成视频采集，经过NVR完成视频存放、当地显示，全部监控设备经过用户端实现联网管理，操作简单，施工方便，而且能够扩展。

1.1、 前端布点设计
出入口：室外固定场景，场景大小不一，夜间环境光照条件差，要求看清进出人员面部特征和车辆车牌信息，推荐使用200万像素红外筒型摄像机，推荐安装方法为壁装。
装卸台：固定场景，场景大小不一，夜间环境光照条件差，要求看清人员面部特征、车辆车牌信息、货物特征，推荐使用200万像素红外筒型摄像机，推荐安装方法为壁装。
仓库：室内大范围场景，需要看清人员面部特征、货物特征，推荐使用200万像素网络高清球机，安装方法为室内吸顶式/嵌入式安装；仓库角落、关键区域推荐加装200万像素红外筒型摄像机。
周界：该场景监控范围较广且夜间基础无光照，需要监控是否有破坏性事件发生，；推荐使用200万像素红外筒型摄像机，产品支持昼夜监控，提议安装方法为柱杆装。
1.2、 存放容量计算
每个前端存放总容量(GB)＝【视频码流大小(Mbps)×60秒×60分×二十四小时×存放天数/8】/1024
图像分辨率
码流
录像大小
1天（G）
录像大小
15天（G）
录像大小
30天（G）
4CIF
2Mbps
21.09
316.41
632.82
WD1
2Mbps
21.09
316.41
632.82
720P
2Mbps
21.09
316.41
632.82
1080P
4Mbps
42.18
632.82
1265.64

第二章、 功效描述
2.1、 高清视频图像采集
系统前端采取新一代高清网络摄像机（简称IPC），可完成对高清图像采集，视频监控图像质量达成1080P(1920×1080)，能获取更多图像中关键信息。系统内采取低码率 2~4Mbps 传输，能够在确保图像质量情况下降低传输带宽和录像存放成本。
2.2、 高清视频存放和管理
系统将前端IPC采集高清视频信号进行NVR当地存放，可设置录像计划（包含定时录像、移动侦测录像、报警联动录像）、设置录像参数、回放录像、查看硬盘状态等。另外，用户可依据本身需求，设置个性化存放策略，根据存放天数（如录像保留30天）进行存放或当系统存放容量超出预定容量后将自动覆盖历史视频数据。
2.3、 高清视频显示
系统可经过连接解码设备拼接屏进行当地高清视频显示，也可经过联网用户端进行远程高清视频显示。另外，系统还可设置成不一样数目(如4/6/9/16等画面)视频图像显示，同时可对视频图像切换显示、轮巡、分组等多种操作，用户可依据本身需要进行选择。
系统支持多样化回放方法，包含快捷回放、按时间回放、按文件回放、事件回放、日志回放、标签回放、并行预览回放。
2.4、 远程监控
经过视频监控网络，授权用户可经过局域网或外网远程监控任意监控点图像。授权用户可经过电脑、手机、iPAD用户端或浏览器实现远程预览现场图像、回放和下载录像资料、配置系统参数等全部管理控制功效。
2.5、 云台控制
用户可远程实时操作球机进行变焦变倍、云台转动、3D定位等。
2.6、 报警联动
系统支持接入输入/输出报警设备，针对不一样监控点可配置多样化报警触发规则，如移动侦测报警、遮挡报警等。当系统侦测到监控异常时，可实现报警信号联动，上传报警信息，自动弹出报警位置视频图像，帮助用户快速定位并统计报警信息。
2.7、 用户权限管理
系统管理员经过系统进行用户添加或删除，并可对各个用户控制权优先级进行管理。依据系统分配不一样权限，各级用户享受对各监控点视频图像不一样浏览和控制权限。
2.8、 智能功效
智能侦测：支持对跨界入侵、区域入侵行为自动检测、分别布防，并可联动报警；正确识别画面中人脸数量、位置、大小，并可实现人脸智能跟踪；还能够实现检测无音源输入、突发尖叫事件提醒等功效；支持对画面虚焦、场景变更异常情况进行自动检测并联动报警。
智能控制：可自动检测画面亮度，经过内部算法抑制近处物体过曝，同时确保背景区域亮度；电动镜头支持变倍后AF自动对焦功效，无需手动聚焦；枪机支持ABF自动背焦调整功效，一键微调焦距。
智能码流接入：触发行为侦测、人脸侦测、场景侦测、音频侦测等智能事件时，可触发后端NVR实现报警联动，NVR在存放视音频数据同时，存放智能信息，便于以不一样规则进行后续检索。
智能后检索：系统支持基于智能侦测事件快速检索，支持基于区域入侵、越界侦测录像后检索，可在回放中自定义智能规则快速检索，录像搜索变得“随心所欲”。
智能回放：系统支持智能回放功效，即在录像回放时，对有事件发生时录像文件采取正常速率回放，而对没有事件发生时录像文件采取高倍速率回放，大大提升了录像检索和回放效率。
第三章、 系统特色
3.1、 节省投资成本
全新编码引擎升级后，前端高清IPC清楚度为1080P（200W像素）仅需3~4M码率，有效降低了网络带宽和存放成本。
系统支持PoE交换机，经过网线直连含有PoE功效高清IPC，既可传输视频信号又能为其供电，有效节省了电源布线成本。
3.2、 系统质量可靠
专利红外技术：红外IPC产品采取XXX自主专利全球首创矩形光斑透镜，拥有四大关键技术，即面发光技术、黑晶封装技术、双面复合透镜技术、智能红外技术，使得红外监控画面中心不过曝，均匀无暗角，红外距离达成50-80米。
精巧结构：精密散热设计，高效散热材料，使摄像机温升控制在较低水平，可延长IPC使用寿命1年。专利黑色防反光遮阳罩，有效预防红外干扰和日光干扰造成图像模糊问题。
智能硬盘管理：系统支持磁盘预分配，硬盘初始化下预分配索引、录像文件等，杜绝磁盘碎片产生，延长硬盘寿命;支持智能检测功效，立即获取硬盘检测信息，正确反馈硬盘工作状态，提前预警，确保数据存放安全、可靠；支持硬盘休眠，非工作硬盘可适时进入休眠状态，降低功耗、延长硬盘使用寿命。
3.3、 系统开放兼容
开放兼容接入：系统支持中国主流厂家IPC经过ONVIF、PSIA协议接入，开放性高、兼容性强。
开放性系统：系统开发接口，支持兼容接入到其它标准视频监控平台。
全通道高清接入：最高可支持500W像素高清网络视频预览、存放和回放。
高清双输出/双操作：系统支持HDMI、VGA双高清（1080P）双输出及双操作，极大提升预览清楚度及操作便捷性。
3.4、 用户操作便捷
一键添加：系统支持自动添加IPC功效，操作时先将IPC和NVR之间联网，然后在系统操作界面上一键自动添加，就能够一步完成添加，极大地降低了施工、维护工作量。
一键录像：系统支持一键配置录像计划，能够一键配置全部通道移动侦测功效，对于施工操作和后期维护管理，全部是一个简单方便应用。
一键定位：系统支持3D定位操作功效，操作时只要选定好要放大位置，球机就能自动将以该区域为中心图像显示在画面上。一键锁定目标，避免了复杂操作，操作效率上有很大地提升。
一键上网：系统支持XXX威云平台功效，无需注册使用第三方域名，只需扫描二维码，外网访问一步到位。
一键调用：系统可在云台控制界面下，支持一键快捷调出球机菜单，调整球机参数愈加便捷。

第四章、 产品介绍（可做控标参数）
4.1、 200万网络红外筒型摄像机
(1) ★视频输出支持1920X1080@60fps，分辨力大于1100TVL，红外距离大于80米；
(2) ★支持三码流视频输出，主码流(1920×1080@25fps),辅码流(D1@25fps),第三码流(1080P@25fps)；
(3) ★ICR红外滤光片式自动切换，最低照度彩色≤0.001lx(AGC ON)，黑白≤0.0001lx@（AGC ON），0Lux with IR；
(4) 支持H.264编码，支持Main/HighProfile编码类型，码流8Kbps-16Mbps可调；
(5) 支持数字降噪、宽动态、字符叠加、可伸缩编码（SVC）、人脸检测、ROI（感爱好区域增强编码）、走廊模式、透雾等功效；
(6) ★实时图像延时低，在只输出主码流、分辨率设置为1920×1080、帧率设置为30fps、码率2Mbps时，视频图像传输至用户端延时时间≤90ms；
(7) ★支持移动侦测、区域入侵、停车、越界入侵、人员聚集、快速移动、物品移除/遗留、徘徊等多个报警触发方法，触发后报警上传、发送邮件、联动抓图、录像、辅助输出；
(8) ★支持视频遮挡、存放器满、非法访问、SD卡拔出、网络断开、IP冲突等报警提醒；
(9) ★支持联动报警输出并发送Email、联动录像、联动抓拍及上传Ftp；
(10) ★支持人脸抓拍功效，可对经过设定区域行人进行人脸检测和人脸跟踪，当检测到人脸后，可抓拍人脸图片，也可进行定时抓拍、报警抓拍，并可将抓拍图片经过FTP上传，且抓拍时间间隔和图片数量可设；
(11) ★支持客流统计、客流信息查询、热度图功效，并支持热度图导出；
(12) 支持预录、延录、移动侦测录像、外部报警录像及存放介质循环覆盖功效；
(13) 支持在同一个用户端上，可最多同时开始20个视频窗口进行画面浏览；
(14) 支持最大128G Micro SD/SDXC卡当地存放；
(15) ★支持黑名名单功效，在白名单模式中，只有在添加在白名单中IP地址才许可访问；在黑名单中，添加在黑名单中IP地址不许可访问；
(16) 支持强光抑制功效，对点光源等强光照射做抑制避免画面过曝；
(17) 支持一键恢复，防闪烁，心跳，镜像，密码保护，匿名访问，IP地址过滤，视频遮盖，水印技术等通用功效；
(18) ★外部接口：1对音频输入/输出外部接口，1个RJ45 10M/100M 自适应以太网口，1对报警输入/报警输出接口；
(19) ★供电：DC12V±30%/POE，适应性、抗电源波动能力强；
(20) ★外壳防护等级符合IP67级；
(21) 符合6KV高等级防雷防浪涌设计；
(22) 支持工作环境温度为-40℃～70℃。

4.2、 200万网络红外球型摄像机
(1) ★视频输出支持1920X1080@60fps，分辨力大于1100TVL，红外距离大于250米，支持最少20 倍光学变焦，16倍数字变焦镜头4.7-94mm；
(2) ★最低照度彩色≤0.005lx(AGC ON)，黑白≤0.0005lx@（AGC ON），0Lux with IR；
(3) ★视频压缩支持H.265/H.264/MJPEG；
(4) 支持宽动态、透雾、强光抑制、电子防抖、数字降噪、防红外过曝功效；
(5) 支持区域遮盖功效，支持多个颜色、马赛克可选；
(6) ★支持水平手控速度大于450°/S，云台定位精度为±0-1°；垂直手控速度大于120°/S；水平旋转范围为360°连续旋转，垂直旋转范围为-20°~90°；
(7) ★支持不少于500个预置位。支持15 条巡航扫描，支持10条以上模式路径设置，支持预置点视频冻结功效；
(8) 支持守望功效，当球机待机时间达成设置值时，可自动运行调预置位、自动巡航、自动扫描、模式路径等功效；
(9) ★支持目标跟踪功效，可对设定区域内运动目标在设定时间内连续跟踪，并可手动切换跟踪目标；
(10) ★支持感爱好区域编码设置，最多可支持8 块区域；支持三码流输出；支持区域入侵、越界入侵、物品移除、物品遗留、人员聚集、人脸侦测，并联动报警；
(11) ★供电：AC24V±25%，适应性、抗电源波动能力强；
(12) 含有很好防护性能，支持IP66，TVS6000V 防雷、防浪涌、防突波；含有很好环境适应性，工作温度范围可达-45℃-70℃；
(13) ★外部接口：1对音频输入/输出外部接口，1个RJ45 10M/100M 自适应以太网口，1个RS-485接口，2对报警输入/报警输出接口，1个BNC模拟视频输出接口。

4.3、 网络硬盘录像机（NVR）
(1) 支持接入符合ONVIF、GB28181标准及中国外众多主流厂商网络摄像机；并支持以私有协议方法接入第三方摄像机。
(2) ★网络视频输入：最大接入路数大于32路1920*1080格式视频图像，最大接入及存放带宽小于320M；
(3) ★支持对前端IPC远程升级功效，支持远程对IPC编码配置修改，能够设置分辨率、码率、字符叠加、抓图设置等，支持H.265设置选项编码格式；
(4) ★支持2个HDMI接口，1个VGA接口，HDMI、VGA、同时输出，HDMI输出分辨率最高均可达3840×2160，支持同时输出8路25帧、8M、1920*1080格式视频图像；
(5) ★支持最多可对256个指定录像文件进行加/接锁，并将锁定录像文件移至到设定文件夹，锁定文件不被覆盖，支持最多可对256个指定时间录像文件加标签，回放时刻依据标签进行检索；
(6) 支持定时录像；支持和摄像机网络中止再恢复后，可将断网期间录像续存，断网续存时间最高可设置成12小时；
(7) ★支持绊线入侵，区域入侵，场景改变，移动侦测，人脸检测，物品遗留和物品搬移时报警等多个智能侦测和联动；支持即时回放功效，在预览画面下对指定通道目前录像进行回放，不影响其它通道预览；支持同时回放码率不超出64M8路1920*1080格式视频图像，可存放并回放断网前1S录像；
(8) ★接口支持RS232接口、RS485接口、8个硬盘SATA3.0接口，eSATA接口、2个以太网接口，16路报警输入，6路报警输出接口；
(9) 支持两个不一样网段IPC设备接入；支持2个不一样网段IP地址、可为正常工作网口设置一个热备网口，当其发生故障时，可开启热备网口替换故障网口，可将2个网口绑定1个IP，含有负载均衡设置选项；
(10) 支持系统运行状态和故障功效检测，当系统死机或意外故障，设备可在要求时间内自行恢复并使故障前信息不丢失；
(11) ★支持手机android/ios用户端查看视频。

4.4、 55寸液晶监视器
(1) 16.7M显示色彩，丰富色彩,含有优异色彩还原能力；
(2) 内置3D图像数字处理单元；画面清楚靓丽，无闪烁；
(3) 高端工业级内置电源、安全可靠、稳定性高；
(4) 极速响应、提供高速运动物体正确追踪；
(5) 清楚靓丽、 无闪烁；
(6) 独有有画面冻结功效、可键控或遥控；
(7) 超窄超薄及快捷维护设计，可嵌入式（监控墙、拼墙）；
(8) 高亮度、高对比度、画面层次感鲜明，178/178度超大视；
(9) 内置框架赔偿功效；
(10) 涡流通风热循环加超静音冷却风扇双重散热系统设计，整机寿命更长；
(11) 接口丰富，支持DVI、VGA、Y/C、RGBHV、Y/Pb/Pr、复合视频等多个信号输入，适合多种专业显示应用；
(12) 全金属结构，屏蔽良好抗电磁干扰；
(13) 超薄设计，外观新奇美观，适合拼接成电视墙，安装快捷简便；
(14) 结构设计适合嵌入式（组合幕墙安装方法）、壁挂式、吊装式、桌面支架方法安装；
(15) 宽电压范围，可在AC100～240V， 50/60Hz正常工作；
(16) ★符合ISO9001标准，提供中国电器产品强制认证(3C)
(17)
4.5、 用户端软件
关键特征：
Ø 能够管理模拟、模数混合、IP化、全数字各类前端设备，含有良好兼容性；
Ø 能够布署在多种网络环境下，从局域网到广域网，从有线到无线网络，含有广泛适应性。
用户端软件最低配置要求，提议以下：
名称
配置项
参数
用户端
操作系统
Microsoft windows xp///win7
数据库
SQLite
CPU
Intel Pentium IV 3.0 or above
内存
2G or above
显卡
不提议使用A卡
VGA 分辨率
1024*768 or above
网卡
100M or above
