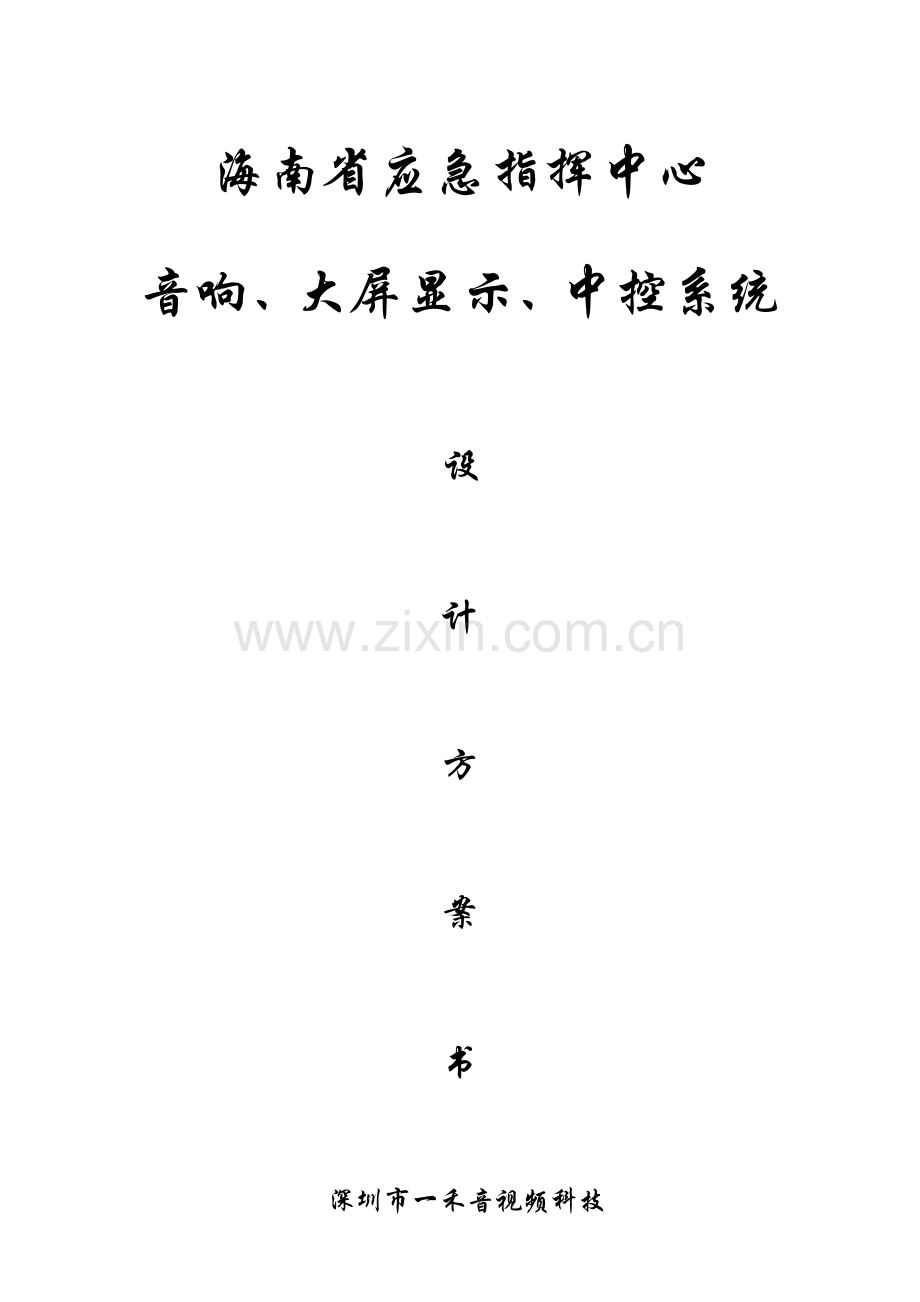

海南省应急指挥中心
音响、大屏显示、中控系统

设

计

方

案

书

深圳市一禾音视频科技目 录
第一章系统介绍 4
1.1系统需求 4
1.2总体设计思绪 5
1.3技术方案简述 5
第二章系统方案介绍 8
1.1TAIDEN智能会议系统概述 8
1.2系统工作环境 9
1.3标准和规范 9
1.4数字会议系统设计指导思想和标准 10
1.5设备选择和配置标准 11
2、方案描述 12
2.1系统优势说明 12
2.2系统特征 14
2.3数字会议系统原理图 16
3.1全数字会议系统设备说明 16
3.2全数字会议系统扩展主机 18
3.3全数字会议单元 19
3.3.1代表单元HCS-4365D（含有64通道同传和表决功效）： 19
3.3.2主席单元HCS-4365C（含有64通道同传和表决功效）： 21
3.3.3HCS-4385A翻译单元 21
3.4摄像机自动跟踪系统 22
3.4.1HCS-4310M视频切换台 22
3.4.2HCS-3313C系列高速云台摄像机 23
3.5字会议系统管理软件 24
3.5.1基础设置软件模块 24
3.5.2话筒管理功效 28
3.5.3同声传译软件模块： 28
3.5.4表决管理软件模块 30
3.5.5摄像跟踪软件模块 32
4、工程范例 32
第三章 远程视频系统 34
项目方案简述及设备选型 34
第四章大屏幕显示系统 36
1.1项目概述 36
1.2、彩讯大屏幕显示系统优势 36
1、系统可靠性 36
2、系统优异性 37
3、系统易维护性 38
4、系统可扩展性 38
5、丰富系统集成经验 38
3.3、系1.3依据 39
1.4系统组成 39
1.5、系统规格 40
1.6、系统结构示意图 41
1、系统结构示意图 41
1.7、系统功效描述 42
1、系统显示功效 42
2、系统管理功效 45
1.8、TRX6060投影机技术优异性 47
1.9、TRX6060内置图像处理器 51
2.0、优异投影屏幕 51
2.1、进口真空前镀膜反射镜 53
2.2、TRX6060单元技术参数 54
2.3、TMC2112S4电视墙处理器介绍 54
2.4、TMC2112S4高清电视墙处理器特点 55
2.5、TMC2112S4系统参数： 56
3.0、彩讯集成控制软件概述 58
3.1、软件功效 58
3.2、用户端软件介绍 58
第五章LED显示系统 60
第六章中央集成控制系统 62
第七章音响扩声系统 65
1.1设计依据 66
1.2设计标准 66
1.3设计处理方案 67
1.4标准 72
1.5关键设备技术参数 72
第八章指挥大厅室整体装修环境要求 77
1.1会议室总体要求 77
1.2会议室类型、大小和环境 78
1.3会议室布局、照度、音响效果 78
1.4装修提议 79
1.5会议室供电系统 80
第九章施工方案及施工组织设计（完全根据ISO9000质量标准体系实施） 81
1.1系统施工图纸设计 81
1.2施工组织（商务投标书提供图表） 81
1.3制订施工方案 81
1.4对施工技术方法实施 82
1.5具体要求 82

第一章 系统介绍

1.1 系统需求
海南省应急系统指挥大厅是公共安全和公众服务成为政府部门一项很富有挑战性工作。怎样高效利用有限资源，提升政府对紧急事件快速反应和抗风险能力，并为市民提供愈加快捷紧抢救助服务，日益成为加强城市管理关键内容之一。当社会发生犯罪、火灾、爆炸等多种警情，群众医疗抢救、煤水电抢修等多种紧急求救事件，地震、火灾、海潮等突发自然灾难，和社会动乱、战争等多种重大紧急事件时，需要政府统一协调、统一调度相关部门协同工作。伴随社会不停进步，社会发生紧急突发事件种类愈加复杂和多变，传统应对机制已不能适应日益增多紧急突发事件处理需要，怎样整合社会各方面力量、建立健全专业应急机制，引发很多教授思索。
应急音视频指挥调度系统可使政府领导层随时掌握辖区内各方面运行情况和实时动态，并依据实际情况快捷有效地进行调度指挥，处理相关事件，确保城市安宁。此系统目标是建立一个危机处理、集中指挥调度应变体系，强化处理重大突发公共事件快速反应机制，深入完善信息反馈和命令调度方法。
此次海南省应急指挥大厅会议厅会议音响系统建设，是为了能够提升工作效率，适应该代化会议环境需求，尤其是将现代化多媒体技术手段，利用于会议和汇报全过程，在对会议室进行会议音响系统设计时，要求应能表现当今信息时代最优异气息。即应可满足：信息展示多元化、培训、学术交流会及演示汇报、投票表决、同声传译需要。
具体功效要求：总体要求设备一定是最优异，最可靠，设备协调性要最好，系统配置为最优异，能够代表当今国际水平。
我们此次设计是依据用户所提出来相关会议系统具体应用需求，结合我们以往同类项目标工作经验，依据现有国家标准、规范，并参考国际上通用规范进行。在系统设计过程中，我们按以下思绪进行设计：
◇ 突出优异性、实用性系统特点
◇ 系统设计和用户档次相符，在充足考虑用户投资前提下，突出系统优异性。
◇ 系统设计多功效性
◇ 满足用户在该系统中以会议、技术交流及培训为主，兼有新闻公布等多个功效需要。
◇ 系统设计可扩展性
◇ 系统设计良好可扩展性是保护用户投资关键前提。
◇ 系统安全、可靠性

1.2 总体设计思绪
我企业针对会议室在系统视频、音频、网络传输、数据共享、会议全程控制等方面要求，提供一个比较全方面适合现代会议室使用系统集成方案。
根据具体需求，会议室提供了完整全方面系统方案，依据大型会议对视频、音频、数据、会议电视要求，我们努力争取很好融合各分系统、各设备不一样应用特点，建设一个现代化基于国际会议标准含有良好视频、音频效果，一个崭新概念中国一流会议室。
概括起来，包含全部或部分以下多个子系统：
l 会议讲话、讨论、表决、同声传译系统（TAIDEN会议讨论系统）
l 大屏幕投影显示系统（DLP电视墙、32寸等离子、52寸等离子）
l 音响扩声系统（OHM专业音响）
在这些系统中，我们将选择中国外领先厂商最优异系列产品，统筹设计，包含TAIDEN会议讨论系统、彩讯DLP电视墙、创维32寸、52寸等离子电视，英国OHM音响等优异设备组成环境确保系统。
伴随信息化发展，传统音、视频处理已经由模拟转向数字化，所以，在我们设计中，将充足表现数字化魅力。TAIDEN会议讨论系统可有效消除传统会议杂音、干扰、串音，布线方便灵活、轻易扩充；而DLP电视墙、创维32寸、52寸，LED显示器系统能够在正常会场环境照明情况下，显示清楚多个相同或不一样视频图象，也能够显示从远端传过来图象，图文效果达成完美。多个不一样焦距镜头设计，可使安装更灵活，和装修完美融合。
1.3 技术方案简述
对于一个视频会议室来说，为了达成良好视觉和听觉效果，通常均配置现代化大屏幕投影系统和良好扩声系统，大量设备给会议使用人员增加了繁重工作量和对其技术水平提出了越来越高要求。为了提升会议工作人员工作效率，简化操作程序，方便对整个会议系统进行管理。全部设备均可由会议室集中控制系统完成操作，和会者或会议管理人员经过触摸屏即可方便完成多种控制。
设计关键：
* 多媒体会议
* 交流、汇报、表决、同传
* 集中控制处理
关键功效：
* 计算机/视频大屏幕显示功效
*会议扩声系统功效
*集中控制管理
应用模式
* 多功效会议扩声
*大屏幕显示多媒体演示
现今多媒体会议室视听环境概念引申愈加广泛，就愈不再只是单纯满足现场环境视听信息交流，越来越多环境还要满足当地和远程视听信息交流。我们为深入完善多媒体视听信息环境处理方案，将远程视频会议系统作为一个即独立又能够和其它音频会议系统、音频扩声系统、多媒体显示系统、计算机管理系统有机整合一个部分，集成到多媒体视听信息环境当中来，实现视听信息环境真正强大全方面处理方案，实现我们在多媒体视听信息环境为用户提供愈加完整环境服务增值。
现在音响、视频、中控系统在会议室应用中，已经不像以前分工很细，现在各系统之间已经成为不可分割整体。作为系统集成工程商，就要掌握并了解各个系统。我企业作为一个工程集成商深知此关键性，在为用户设计和此次投标过程中充足将这种理念融会到方案中去。在本方案中我们提供给业主是博众家所长、以应用为本设计方案，不一样环境有不一样特点，集多个成功案例特点于一身最好设计方案。
音频系统
简单来说，会议扩声系统关键是在会议过程当中对现场（或远端）人声进行放大和传送，要求在各个位置全部能够清楚地听到讲话者声音。声音效果要清楚明亮、饱满圆润，没有噪音干扰，既能够真实地再现讲话者声音又能够对声音进行修饰和润色。而且，将会议现场声音进行采集，经过视频会议终端传送到远端会场。（下一章具体介绍）
音频系统图：

第二章 系统方案介绍
经过对应急指挥中心会议室需求了解，我企业精心设计了本方案。本项目关键是会议室系统集成，故系统关键以会议讨论、，显示系统，音响系统为主，再配以辅助外围设备。下面对各个子系统进行具体分析。
通常会议场所要求多只会议话筒同时开启，并将全部话筒全部输入到调音台，使用时调音台全部话筒通道音量推子要全部推起到一样高度。这么当其中某一个和会者或多个和会者同时讲话时候，调音台输出电平会增加若干个分贝。使得产生反馈干扰几率大大增加。为了预防反馈，必需降低音量，以牺牲正常信号电平方法来确保声音效果。
为了克服以上矛盾，既要预防反馈发生，又要确保正常信号电平。我们依据需求提议采取台电数字会议系统。
1.1 TAIDEN智能会议系统概述
伴随网络信息时代来临，每一场会议对其使用设备要求也越来越高。“实用、美观、完善”会议设备成为大家青睐器材。数字会议系统以革命性数字技术替换了传统会议模式。以其数字化性能加上操作方便软件控制，满足现代会议一切管理需求。
TAIDEN数字会议系统功效包含：收听、讲话、请求讲话、接收屏幕显示资料、IC卡身份认证、按键签到、参与电子表决、视像跟踪、接收原讲话语种同声传译。配置完善管理软件，既能够简化会场设备，又能够随意扩充功效，是一套集多个功效于一体会议设备，同时也节省了工程经费。
它是利用简单系统处理和数字信号传送，不管是对小型会议还是数千人多语种大型国际性会议全部能管理得得心应手、轻松自如。它不仅含有多功效、高保真音质、数据保密、传输可靠等特点，还能够对整个会议过程进行全方面控制。
只要接入控制电脑，操作员在对应软件模块帮助下便能够自如地对会议过程进行实施监控，包含：基础话筒管理、投票表决、IC卡签到、数据管理和资料显示和32种语言同声传译。
即使在没有接入控制电脑时，它仍然是一套完善数字会议系统。每一台单元含有有带开关麦克风、内置扬声器、LCD显示器、讲话指示灯。只需将单元一台一台串联起来配置对应操作软件便能够组合成完整会议系统。它对全部会议控制基础标准全部一样，改变只不过是系统规模。系统能够依据会议需要，接入对应数量单元，补充软件就能够增设更多功效，对系统规模扩展很简单。
台电企业推出智能会议系统整合了讲话、表决、同声传译、摄像机自动跟踪，会议签到，中央控制等很多功效，实现了会议系统和中央控制系统无缝连接，经中国著名教授组评定，一致认为：中国首创，国际优异。
1.2 系统工作环境
1 温度范围：
l 运输温度： -400C – +700C
l 工作温度： 00C - +450C
2 湿度范围
n 最大相对湿度：<95%
3 安全标准: 符合EN60065
4 电磁辐射：符合 EN61000-6-3，EN55022
5 电磁抗干扰：符合EN61000-4-3
6 电磁抗干扰认证：取得CE认证
7 静电抗干扰：符合EN61000-4-2
8 市电谐波：符合EN61000-3-2
9 浪涌抗干扰(抗雷击)：符合EN61000-4-5
10 EFT 测试：符合EN61000-4-4
11 瞬态断电测试：符合EN61000-4-11
1.3 标准和规范
l GBJ45-82《高层民用建筑设计防火规范》
l JGJ/16-92《民用建筑电气设计规范》
l GBJ16-37《建筑设计防火规范》
l JGJ/T16-92《民用建筑电气设计规范》
l GB/T50314-《智能建筑设计标准》
l GB/T50311–《建筑和建筑群综合布线工程设计规范》
l GB/T50312–《建筑和建筑群综合布线系统工程验收规范》
l CECS 72:97《建筑和建筑群综合布线工程设计规范﹝修订本﹞》
l YD/T 926.1–97《大楼通信综合布线系统》
l GB/J50116-98《火灾自动报警系统设计规范》
l GB/J50166-92《火灾自动报警系统施工及验收规范》
l GB/T50174-93《电子计算机房设计规范》
l GB-4026-83《电器接线端子识别和用字母、数字符号标志接线端子通则》
l GB-50169-92《电气安装工程接地装置施工及验收规范》
l GB-50254-96《电气安装工程低压电器施工及验收规范》
l GB-50258-96《电气安装工程1kV以下配线工程施工及验收规范》
l GB/T15381-94《会议系统电及音频性能要求》
l GA/T74-94《国家公共安全行业标准﹝图形符号规范﹞》
l SJ/T10444-93《电声学术语》
l GB12060-89《声系统设备通常8术语解释和计算方法》
l GB10240-88《电声产品声音质量主观评价用节目源编辑制作规范﹝检测验收用节目源﹞
l GB6278-86《模拟莭目信号》﹝检测验收用节目源﹞
l GB/T15135-94《广播及类似用途声系统设备亘连用连接器应用》
l GB/12060-89《声系统设备通常术语解释和计算方法》
l GB/T14197-93《声系统设备亘连用连接器应用》
l GB/T14947-94《声系统设备亘连优选配接值》
l ANSI/EIA/TIA-569《电信走道和空间商用建筑标准》
l ANSI/EIA/TIA-606《商用建筑物电信设备管理标准》
l GT/T 50311-《建筑和建筑群综合布线系统工程设计规范》
l ISO11801《建筑通用布线标准》
l GBJ42-81《中国工业企业通信设计规范》
l 其它现行国家和行业一级语言和音乐标准及规范
1.4 数字会议系统设计指导思想和标准
安全性：对于任何一场会议而言，确保每一位出席会议代表安全是首要条件。
·会议单元采取无源设备，经过主机供电，工作电压为24V，符合安全标准。
·系统包含安全件均采取含有安全认证材料。
·为提升抗静电能力，在电路排版和选择零件时，尽可能避免出现尖端放电导电体。同时，
·确保空气放电距离大于1.2cm，也增加地线导电体面积。这么设计对抗静电能力确保达成8000V。
保密及抗干扰性：很多会议全部包含到国家或各地重大决议，对保密及抗干扰性要求也很高。
·讲话系统采取带屏蔽电缆连接，比无线连接方法抗无线电干扰能力强，也增加了数据保密性，能够预防恶意无线电干扰和窃听。
·专用8芯连线采取全线铝箔＋水线屏蔽，大大降低强电磁波对接口线干扰。
稳定性：对于每一场会议而言，会议系统稳定、成熟是会议顺利进行基础条件。
·TAIDEN会议系统设计及生产符合IEC914及ISO国际标准，从推向市场自今有近7年时间，曾在很多大型会议中崭露头角，如APEC亚太经合组织高官会、中国西部论坛会议、第五届高新技术论坛及博鳌亚洲论坛上全部是使用台电同声传译系统，而且全部顺利完成使命。系统稳定、成熟性有目共睹。
语音清楚：会议进行中，代表讲话语音传送，能够清楚地收听是必需条件。
·采取数字音频处理技术，在传输过程中信号质量和幅度全部不会衰减，信号信噪比达成96dB，串音小于85dB，频响达成30-16KHz，音质靠近CD品质。；
·话筒采取高度单指向性驻极体拾音器。
·内置喇叭，采取防漏磁高保真扬声器
可操作性：在保障系统正常工作前提下，简便操作能够提升会议效率和秩序。
·安装简便：系统单元采取手拉手串联方法，连接方便，简化了施工难度降低工程成本。
·操作简便：一人一机，代表只需轻按一下按键便能够讲话，音量旋钮能够调整内置扬声器音量。
可维护性：系统可维护性是很关键，好系统结构和系统设计会降低维护费用和升级费用，延长使用寿命，提升维护效率，保障会议正常进行。
·系统在设计时，结构尽可能简单、合理、灵活。因为采取手拉手连接方法，不仅降低施工难度，降低故障率，而且便于系统维护，很轻易诊疗和定位故障，立即修复。
·系统维护无需太多专业技能，一般技术人员经过短期培训便能够实施。
·每套系统全部经过严格测试及试验，符合国际性ISO9001质量体系标准。
·独有系统检测功效，可自动定位故障部位，提供故障分析报表，帮助快速修复。
可扩展性：伴随科技发展，会议系统要求也越来越高，系统可扩展性也越来越关键。
·因为系统结构简单、合理，扩展性极强，增加更多会议单元便能够满足人数增加，配置连接其它设备便能够满足功效增加，如增加投票表决系统就可同时进行投票表
决会议；增加电视电话会议系统，连接宽带或ISDN就能够和多方进行面对面交流等等。
·只需增加电源扩展，系统最多可扩展连接4096台会议单元。
经济性：以较高性能价格比构建本会议系统，使资金产出投入比达成最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能和高效益。
开放性和标准性：含有和多个影音、控制及计算机系统互连互通特征，确保影音、控制、会议、信息编辑公布及会议指导系统设施及设备作用能够充足发挥。
1.5 设备选择和配置标准
依据技术方案设计思绪，本方案关键设备及器材选择采取中国台电数字会议系统。理由：
1） 中国TAIDEN数字会议系统为深圳市生产国际著名品牌，产品遍布全球，在售后服务上有很大优势，尤其是中国售后服务网络。对于日常和现场设备维护能够很专业且立即到位服务。比如，每三个月甚至每个月例行检验，大型会议现场技术服务，使得大型会议正常进行得到愈加好保障。
2） TAIDEN数字会议系统自1996年推向市场以来，在中国外全部有不俗成绩，为许很多多大型会展中心、人大、政协及政府大型会议场所，国际大型论坛会议提供了很多性能稳定数字会议系统设备。比如： APEC首脑峰会（智利）、 APEC部长级会议（智利）、深圳市国际会展中心、有联合国秘书长安南先生出席第二届非洲联盟大会、哈尔滨国际会展中心、新疆自治区党委大会堂，宁夏自治区党委会议室、第四、五、六届深圳高交会开幕式、闭幕式和全部论坛同声传译系统、深圳市五洲宾馆（深圳市关键国际会议及论坛举行场所）全部会议系统等等。至今，这些系统运行稳定、性能良好。
3）台电企业推出智能会议系统整合了讲话、表决、同声传译、摄像机自动跟踪，会议签到，中央控制等很多功效，实现了会议系统和中央控制系统无缝连接，经中国著名教授组评定，一致认为：中国首创，国际优异。
2、方案描述
依据标书要求，本方案配置一套技术优异，功效合理、完善，含有高可靠性且安全、稳定、耐用智能会议系统。基于以上标准，我们选择TAIDEN HCS-4100系列全数字化会议系统。本系统在设备配置上充足考虑了系统可扩展性和升级能力，到时系统扩容时只需要增加对应前端设备即可。同时，关键控制设备能够经过软件升级方法更新换代，可在相当长时间内保持技术和设备一致性。
2.1系统优势说明
1、革命性全数字会议系统
完全数字化会议系统HCS-4100，利用TAIDEN企业独创，含有自主知识产权MCA-STREAM (Multi_Channel_Audio STREAM)数字处理和传输技术，革命性地将含有创新品质和突破意义全数字技术和综合网络技术全方面地引入到会议系统中，把优异数字技术、网络技术和音频技术充足地结合起来，掀起了现代会议系统技术新浪潮。
不仅如此，TAIDEN 企业HCS-4100全数字会议系统和会议签到系统、智能中央控制系统实现了无缝连接，在业界率先提供了完备而高效现代会议系统全方面处理方案。

2、MCA-STREAM数字处理和传输技术

简单可靠系统连接架构
HCS-4100系统信号处理和传输基于TAIDEN企业独有MCA-STREAM数字处理和传输技术。会议控制主机、讲话单元、语言分配单元、翻译单元全部采取以高速CPU为关键硬件架构；设备间数据传输采取了优异MCA-STREAM技术，在一条专用6芯100Mbps高速电缆上传输多达64路高品质数字音频信号、控制信号和其它资料数据。

基于MCA-STREAM技术HCS-4100全数字会议系统实现了：
一条专用6芯电缆（兼容通用带屏蔽超五类线）可传输多达64路原声和译音信号，避免采取复杂多芯电缆，大大方便了施工布线，增强了系统可靠性；
在传输过程中信号质量和幅度全部不会衰减，根当地处理了音响工程中地线带来噪声和其它设备（如舞台灯光、电视录像设备等）引发干扰，信号信噪比达成96dB，串音小于85dB，频响达成30-16KHz，音质靠近CD品质；
长距离传输一样能提供靠近CD高保真完美音质，广泛适适用于小型会议室、大型会议场馆、体育场等多个场所。
3、 HCS-4100系统硬件架构和系统软件
以高性能双CPU为处理关键嵌入式硬件架构，使独立方法下HCS-4100系统就足以完成对多种规模会议基础控制，即基础话筒管理、电子表决、多语种同声传译等。

左图中：
Audio CODEC：讲话单元和翻译单元专用音频信号编解码IC；
TDN：TAIDEN数字会议系统专用数字网络通讯IC；
DAC：数模转换IC。
RISC：会议控制主机采取高性能双CPU架构关键处理IC，控制DSP和AD/DA转换IC提供两路音频线路输入输出和录音输入输出功效；
经过HCS-4100系统软件PC（个人电脑）控制，能够对会议进行全方面完整控制并正确立即地处理会议信息。基于优异硬件技术HCS-4100系统软件形成了操作简便、安全可靠、易于维护升级等很多优点，帮助操作人员对多种会议实施全方面管理和监控。

4、 模块化系统结构
只须把HCS-4100全数字会议系统会议单元手拉手连接起来，就能够形成任何形式会议系统。HCS-4100模块化系统结构内涵是：对于任何类型会议需求，全部给最经济最正确组合设计，提供最合理完善系统处理方案。已建起系统还能够加入更多会议单元，引入个人电脑及软件模块实施控制，使系统深入扩展。

5、 基于用户机/服务器模式和双机热备份架构HCS-4100系统软件
HCS-4100系统软件采取用户机/服务器模式，用户机和服务器之间采取TCP/IP网络协议通讯，确保了数据传输效率和安全正确性；用户机软件和服务器软件既能够运行在同一台电脑上，又能够运行在同一网络中不一样电脑上，这么操作人员就能灵活地对会议实施控制。

HCS-4100系统软件还采取了主服务器-备份服务器双机热备份架构，服务器在处理数据同时，自动地向备份服务器进行数据备份，避免了突发破坏事件对会议影响，提升了会议安全性和可靠性。

6、 优异TCP/IP连接控制方法
PC和会议控制主机之间采取优异TCP/IP连接控制方法，PC和会议控制主机之间距离理论上能够任意远，根本突破传统RS-232连接方法下PC和会议控制主机之间距离不能超出15米限制，使得会议系统远程控制、远程诊疗、远程升级和远程翻译实现成为可能。
网络技术引入使得会议系统和飞速发展互联网技术、通信技术、电脑技术接轨，从而可充足享受现代科技带来便利。如利用无限局域网技术（802.11）就能够使用多种新型个人电脑、PDA来对会议系统进行无线管理和控制。网络技术引入也使得会议系统真正意义上融入了整个楼宇智能化网络中。

2.2 系统特征
1、 全自动会议管理
会议控制主机能独立地对会议进程实施自动控制。功效包含：基础话筒控制、同声传译、摄像机自动跟踪和电子表决，控制64个高品质数字音频通道、数据通道和通讯通道。这些功效能够确保在无人监管条件下对会议甚至是国际大型会议进行有效控制。

2、 操作人员经过PC实施控制
操作人员经过接入系统PC配合HCS-4100系统软件能实施更全方面会议控制。除了含有会议控制主机自动控制时全部功效外，还提供了增强话筒管理和同声传译、建立代表数据、出席签到、会议资料处理和公布、表决管理和输出音频处理等丰富会议管理控制功效。HCS-4100系统软件还能够依据用户要求做专门设计，更周到地为用户服务。

HCS-4100系统软件采取了用户机/服务器模式，操作人员能够灵活地在同台PC，也能够在同一网络中不一样PC上对会议实施控制。在PC机万一产生故障时，会议控制主机自动退回到自动控制状态，实现基础会议管理控制，确保会议继续进行。

3、 完备会议系统处理方案
HCS-4100产品系列是一个完整系列，关键组成包含：会议控制主机、讲话单元、表决单元、翻译单元、语言分配单元、模拟音频输出单元、专用系统软件和辅助功效设备等。还有多个外部设备可供选择，如：电视及投影机、个人电脑、监听器、前置放大器、音箱和打印机等，这些全部能很方便接入HCS-4100数字会议系统。
经过系统软硬件良好结合， HCS-4100系统实现了三大会议功效：
（1）会议OA，将常规和繁琐工作安排井井有条，最立即地处理和公布多种信息数据；
（2）全方位会议管理，提供对会场环境、会议进程、代表安排等全方面控制；
（3）复合卡签到技术和代表管理，和会代表能够方便地进行身份认证和签到，提升了会议安全性，也方便了操作人员对代表数据和会议数据处理。
HCS-4100全数字会议系统和TAIDEN会议签到系统及智能中央控制系统实现了无缝连接，从而形成了完备会议系统处理方案，不仅能实现代表讲话、投票表决、自动视像跟踪等基础会议功效，还能实现和会代表会议签到和进入会场控制等，并全方面管理会议现场中多媒体周围设备、环境灯光、投影显示及音响系统等，最大程度地实现会议系统专业化、集成化和智能化，使会议进行更有序、高效，控制更简便、快捷。

4、 多达64个不一样语种选择
HCS-4100系统同传单元，支持包含原声通道共64路语种选择通道，能够满足国际大型多语种会议需要。同传单元能自动控制语种通道分配、互锁和线路调度，确保各语种通道信号独立输出，避免干扰和串音。

5、 有线语种分配
HCS-4100系统语种分配包含有线和无线两种方法。有线语种分配是由HCS-4100系统电缆线路实现，用通道选择器或带通道选择功效讲话单元选择语种收听；
6、多样式会议单元
依据外观特征列席单元分成掀盖式、台面式、嵌入式和组合式四种，不一样式全部有多个型号产品，极大地丰富了用户选择空间。

掀盖式以可折叠平板扬声器为其标志，典雅精巧外形和现代气质，使其成为很多会议最好选择。
台面式结构简练干练、安装简易方便，提供基础会议功效，很适适用于通常集会和小型会议。
在需要固定安装到桌面、座椅或扶手等处场所，则能够使用嵌入式单元，良好设计使其安装方便、固定牢靠。
组合式单元，提供给了用户最大灵活度，能够依据会议规模和类型，自由地选择组件和安装方法，尤其适合于多功效会议场所。

这种分类并不是绝对和唯一，如组合式产品中也有嵌入式和台面式区分。这种多样性是为了提供给用户更大选择空间，使HCS-4100数字会议系统能最好适合会议会场和用户需求。
7、 经济便捷安装
HCS-4100系统全数字技术设计，简化了系统安装，也降低了安装经费。
经济而耐用HCS-4100系统专用6芯电缆(可用通用带屏蔽超五类线替换)，一根电缆可同时传送64路高品质音频信号、控制数据和资料数据，能够适应多种会场环境布线要求；
专业6芯DIN标准插头和卡扣，提升了设备连接可靠性，方便了系统安装和拆卸；
列席单元“手拉手”接线设计，使其能在HCS-4100系统任意节点处接入，方便了系统扩充、移动。
2.3 数字会议系统原理图
1、含有讲话、投票表决、同声传译及(摄像跟踪带红外线语言分配系统)功效会议系统原理图：

一、这个配置可实现功效：
1.话筒管理功效；
2.有线投票表决功效；
3.同声传译功效；
4.摄像机自动跟踪功效；
5.IC卡签到功效；
二、会议最多可连接4096台有线会议单元(含投票表决单元及讲话单元)
三、配置红外线语言分配系统可实现更多代表加入会议(数量不受限制)
3.1 全数字会议系统设备说明
会议控制主机是HCS-4100MA/05数字会议系统关键。它为全部会议单元供电，也是系统硬件和系统应用软件间连接及控制桥梁。会议控制主机能够独立地实现会议控制，在需要更复杂会议管理和控制时，能够经过PC配合HCS-4100MA/05系统软件由专业操作人员完成。
会议控制主机可控系统设备包含：讲话单元（主席/代表）、表决单元、翻译单元、语言分配单元(通道选择器)和用于视像跟踪视频切换台等。一台会议控制主机最多能够连接72台会议单元。假如需要连接更多单元，可经过连接扩展主机实现，每台扩展主机最多也能够连接72台会议单元。HCS-4100MA/05系统最多能够连接64台翻译单元、4096台讲话/表决单元，和无限多语言分配单元（通道选择器）。

HCS-4100MA/05
单元说明
1、基于TAIDEN企业独创MCA-STREAM数字处理和传输技术全数字会议系统，符合IEC60914国
际标准
2、以高性能双CPU为关键嵌入式硬件架构，系统更稳定，运算愈加快捷
3、音频信号采取专用高性能DSP进行处理，输出音频效果靠近CD音质，和会代表能够听到清楚流畅语音，会议交流将更轻松愉快
4、PC和会议控制主机之间采取优异TCP/IP连接控制方法，能够实现会议系统远程控制、远程诊疗、远程升级和远程翻译
5、带背光LCD显示器可显示表决结果、操作模式、语种等信息，并提供简/繁体汉字、英文三种语言系统设置菜单
6、在一条专用6芯电缆（也可用通用带屏蔽超五类线替换）上可传输多达64路高品质数字音频信号
7、内置自动通讯终止功效，预防系统中某段线缆被拔掉而造成整个系统瓦解
8、系统含有自动修复功效，支持线路“热插拔”
9、含有多个音频信号输入输出方法：
n 含有同声传译功效，可连接64台翻译单元实现64种语种(包含原声通道)同声传译功效。配合有线语言分配单元（通道选择器）和/或红外语言分配系统，可容纳更多听众参与会议；
n 两个独立，相位相反RCA输出接口，可连接成平衡输出方法，实现远程低噪声传输
n 录音输入/输出端口各一个
n 一个平衡线路输入接口（6.4mm插口）
n 一个报警信号输入接口
n 6路独立MIC输出接口
n 一组六路话筒混音输出平衡接口
10、六路会议单元输出端口，一台主机可连接72台会议单元。连接扩展主机(HCS-4100ME)，可最多连接4096台讲话/表决单元，和任意数量通道选择器
11、配合市话接口(TCO-890)能够召开电话会议
12、配合视频切换台、高速云台摄像机及视频控制软件，能够实现摄像自动跟踪功效(须先用电脑预设，使用时能够脱离电脑)
13、配合模拟音频输出器(HCS-4110M)，可输出多通道模拟音频信号，供红外同传系统或录音等使用
14、可脱离电脑单独使用，作为一套基础会议系统，含有以下功效：
■ OPEN工作模式，即讲话人数(开机数量)限制和申请功效，可设置同时开启1/2/4台讲话单元，当达成开机数量后，系统进入申请状态模式。
■ OVERRIDE工作模式，即优异先出工作模式，达成开机数量后，最先开启讲话单元能被以后讲话单元关闭
■ 声控开机(VOICE) 工作模式，停止讲话5秒钟话筒会自动关闭
■ 表决功效（赞成/反对/弃权）
■ 同声传译功效
n APPLY工作模式，代表单元讲话需由主席单元或操作员同意
n 讲台模式，主席保持常开状态
15、连接电脑配合系统控制软件使用，含有更多功效：
■ 可集中进行话筒管理：
●设定讲话人数限制（1/2/4）
●可为讲话代表设定讲话时间限制（1-240分钟）
■ 可进行投票表决，并具多个表决形式：
●表决方法：赞成/弃权/反对
●选举方法：从五位候选人中选择一位（1/2/3/4/5）
●响应方法：对某件事情进行评定或对某人进行评价评分方法（--/-/0/+/++）
■ 可进行多个模式个人出席签到（门禁签到/坐席签到）
■ 依据用户选购HCS-4100系统配套软件模块，可实现对应多个会议管理功效
16、系统主机可设IP地址，和控制电脑之间采取优异TCP/IP连接控制方法，能够实现远程控制、远程诊疗、远程升级。
17、含有双机热备份功效，可将一台主机设置为备份机，当主机发生意外时，备份机会自动启用，确保会议无间断进行。
18、含有多会议室功效
19、在PC机万一产生故障时，会议控制主机自动退回到独立控制状态，实现基础会议管理控制，确保会议继续进行。
20、频率响应：100Hz-16kHz
21、总谐波失真：<0.1%
22、线路输出信噪比³90dB
23、配置扩展输入/输出
24、输入阻抗：100KΩ
25、最大输出负载：>1KΩ
26、可安装在19英寸标准机柜

3. 2 全数字会议系统扩展主机

1，基于TAIDEN企业独创MCA-STREAM数字处理和传输技术
2，配合系统主机HCS-4100MA /MC用于扩展连接会议单元
3，六路会议单元输出端口，每路能够支持30个PCF，一台主机总计可支持180个PCF(比如一台带LCD屏讲话单元为2.5个PCF，即每一台扩展主机最多能够连接72台讲话单元)
4，连接：
一个6P-DIN标准插座(输入)，连接系统主机或上一台会议扩展主机
一个6P-DIN标准插座(输出)，连接会议单元或下一台会议扩展主机
3. 3 全数字会议单元
会议单元，指和会者用于参与会议基础设备单元，包含讲话单元(主席/代表)、表决单元、翻译单元、语言分配单元等。简单会议单元有纯讲话单元、纯表决单元、语言分配单元等。高级会议单元集成了讲话、表决、内置扬声器，甚至还装备了带背光256x32图形LCD显示器、通道选择按键和通道号显示器、IC卡读卡器等。主席讲话单元拥有话筒优先权利，并有优先按键，能够同意或否决代表单元讲话申请。依据会议单元类型不一样，和会者能够取得不一样功效，这包含，收听、讲话、申请讲话、参与电子表决、IC卡签到、接收系统短信息和资料显示等。
翻译单元有带背光高亮显示LCD屏、有多达32路不一样语种通道、内置扬声器和可插拔式麦管、和耳机耳麦插口等。翻译单元提供了直接翻译和间接翻译功效；多个语音输入输出方法，使译员能依据爱好自由选择工作方法。

3.3.1代表单元HCS-4365D（含有64通道同传和表决功效）：

HCS
