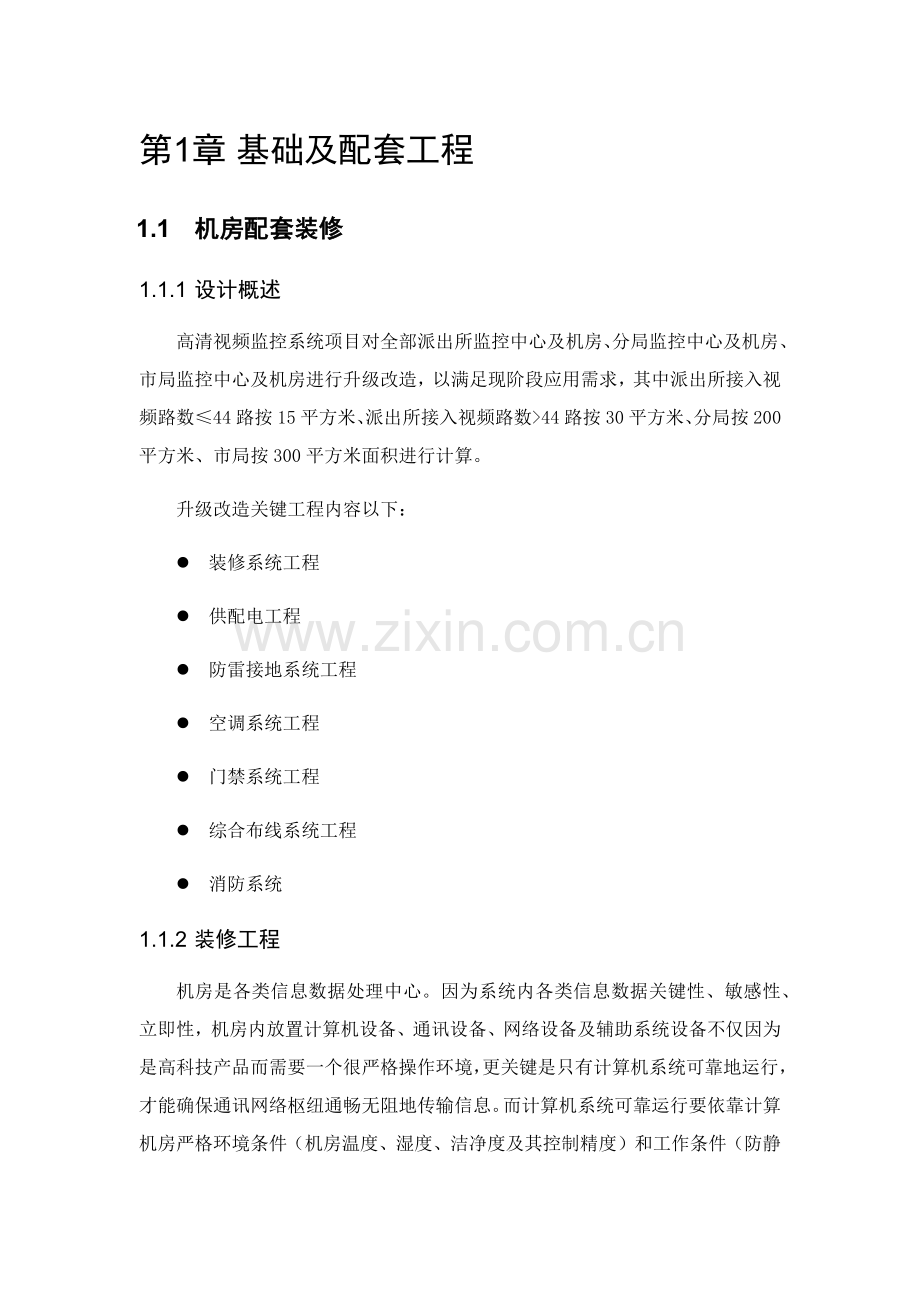

第1章 基础及配套工程
1.1 机房配套装修
1.1.1 设计概述
高清视频监控系统项目对全部派出所监控中心及机房、分局监控中心及机房、市局监控中心及机房进行升级改造,以满足现阶段应用需求,其中派出所接入视频路数≤44路按15平方米、派出所接入视频路数>44路按30平方米、分局按200平方米、市局按300平方米面积进行计算。
升级改造关键工程内容以下:
l 装修系统工程
l 供配电工程
l 防雷接地系统工程
l 空调系统工程
l 门禁系统工程
l 综合布线系统工程
l 消防系统
1.1.2 装修工程
机房是各类信息数据处理中心。因为系统内各类信息数据关键性、敏感性、立即性,机房内放置计算机设备、通讯设备、网络设备及辅助系统设备不仅因为是高科技产品而需要一个很严格操作环境,更关键是只有计算机系统可靠地运行,才能确保通讯网络枢纽通畅无阻地传输信息。而计算机系统可靠运行要依靠计算机房严格环境条件(机房温度、湿度、洁净度及其控制精度)和工作条件(防静电性、防火性等)。

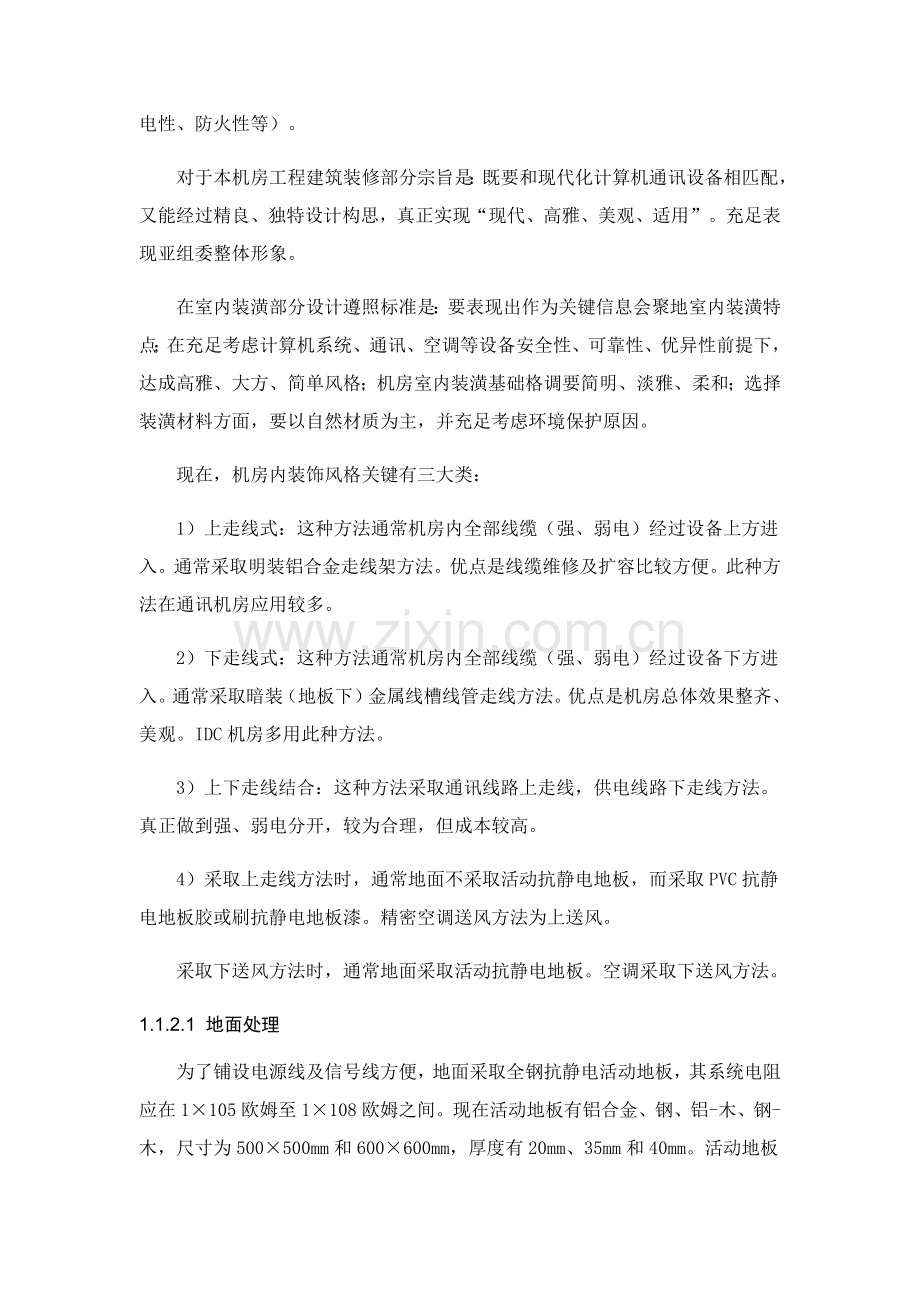

对于本机房工程建筑装修部分宗旨是:既要和现代化计算机通讯设备相匹配,又能经过精良、独特设计构思,真正实现“现代、高雅、美观、适用”。充足表现亚组委整体形象。
在室内装潢部分设计遵照标准是:要表现出作为关键信息会聚地室内装潢特点;在充足考虑计算机系统、通讯、空调等设备安全性、可靠性、优异性前提下,达成高雅、大方、简单风格;机房室内装潢基础格调要简明、淡雅、柔和;选择装潢材料方面,要以自然材质为主,并充足考虑环境保护原因。
现在,机房内装饰风格关键有三大类:
1)上走线式:这种方法通常机房内全部线缆(强、弱电)经过设备上方进入。通常采取明装铝合金走线架方法。优点是线缆维修及扩容比较方便。此种方法在通讯机房应用较多。
2)下走线式:这种方法通常机房内全部线缆(强、弱电)经过设备下方进入。通常采取暗装(地板下)金属线槽线管走线方法。优点是机房总体效果整齐、美观。IDC机房多用此种方法。
3)上下走线结合:这种方法采取通讯线路上走线,供电线路下走线方法。真正做到强、弱电分开,较为合理,但成本较高。
4)采取上走线方法时,通常地面不采取活动抗静电地板,而采取PVC抗静电地板胶或刷抗静电地板漆。精密空调送风方法为上送风。
采取下送风方法时,通常地面采取活动抗静电地板。空调采取下送风方法。
1.1.2.1 地面处理
为了铺设电源线及信号线方便,地面采取全钢抗静电活动地板,其系统电阻应在1×105欧姆至1×108欧姆之间。现在活动地板有铝合金、钢、铝-木、钢-木,尺寸为500×500mm和600×600mm,厚度有20mm、35mm和40mm。活动地板还专门配有带走线口异形地板。放置活动地板地面要平整、光滑,水泥地面或水磨石地面均可。机房内切忌铺地毯,一是轻易积灰,二是轻易产生静电。
1.1.2.2 天花设计
设计采取国产优质金属微孔天花,白色哑光,内贴吸音纸。
顶棚内有大量管线和照明灯具等其它设备。为了美化机房环境,同时也为了吸音及节省空调能耗,通常在原顶棚下加一层吊顶。吊顶材料应满足吸音、防火、防尘、防潮要求及有效地预防电磁波干扰。中国多采取铝合金及轻钢作龙骨,安装吸音铝合金板。
为使铝合金微孔板吊顶在完成后达成平整、不变形效果,在施工中应杜绝使用镀锌铁丝作为受力吊杆。规范做法:是在铝合金微孔天花主龙骨经过F6或F8钢筋直接固定在钢筋混凝土楼板上。
铝合金微孔天花有F6或F8钢筋作为受力吊杆,其整体刚度及平整度就能够得到基础确保。
铺放式天花便于天面顶部空间设备检修、维护,灯具维护和更换愈加便利。带吸音纸微孔即能够防尘,又能够在全部硬质表面机房环境中起到一定吸音作用。
1.1.2.3 墙身处理
墙面设计可依据实际情况选择不易吸尘、起尘及防火、防潮材料为宜。现在大多采取铝塑板、彩钢板、防火壁纸及防火板等。
本设计内墙面饰面为轻钢龙骨铝塑板造型。
铝塑板饰面墙通常采取内衬轻钢龙骨硅酸钙(或石膏板、硅钙板等非易燃板材)作为基底。即可起到保温隔热作用,又可为表面粘贴铝塑板平整度打下良好基础。含有:重量轻、耐侯性佳、耐冲击性、不破碎、易加工和安装、平整性好、高精密度、无共震谐音、隔音性、隔热性、易保养和清洁、烤漆均匀细腻、耐腐蚀、耐粉化、防火性能佳、抗衰变等特点。
1.1.2.4 隔断工程
此次工程设计依据需求使用两种隔断:
轻钢龙骨IT板隔断。
玻璃隔断:彩钢钢框玻璃隔断。
依据功效及需求不一样,机房之间内隔墙分别采取轻钢龙骨IT板隔断和玻璃隔断。房间之间隔墙(纵墙)通常采取轻钢龙骨IT板隔断。可降低房间之间干扰。房间和走廊之间隔墙,比如机房、监控室,通常采取玻璃隔断,可使机房通透明快。
1.1.2.5 门窗工程
本机房外门设计均采取定制钢质防火门,玻璃隔断上为钢化玻璃门。
主机室、UPS室外窗一律做封窗处理。
计算机机房冬季保温、夏季隔热和防凝露等技术问题是计算机机房设计需要考虑原因,假如机房内外存在较大温差,而机房保温处理不妥,会造成机房区域两个相邻界面产生凝露。同时会使机房区域精密空调负荷加大,造成能源浪费。尤其是在冬季,因为机房温湿度是恒定值,此时相对湿度高于室外,机房内立面墙及天地平面产生凝露,使机房受潮,造成墙立面及天地平面建筑结结组成损坏,而影响机房洁净度。界面凝结水蒸发,也会造成机房内部区域空气含湿增大,给计算机及微电子设备元器件和线缆插件造成损坏。所以,为了节省能源,降低以后运行费用,依据以上分析计算机房相邻界面凝露应按其起所以采取对应方法来控制平面、立面隔热及热量散失。所以,较为关键机房外窗全部做封窗处理.
主控室、机房外窗做窗帘合。
1.1.2.6 机房防尘处理
计算机房洁净度要求是计算机房一个关键指标,没有一个良好空气质量,将大大减短计算机寿命,影响其正常工作。计算机房内粉尘关键起源有以下多个方面:
1)设备本身产生,如打印纸屑、粉尘等;
2)人员活动,如衣服、鞋、文件包等带来外界尘土;
对于后者只能从管上入手,降低其尘土带入,同时利用精密空调本身能力加以消除。同时,对于粉尘关键起源--建筑本身进行根本防制。在进场后对顶、墙、地做根本清理。加以专用漆进行封闭,从而达成B级或更高标准。
1.1.2.7 机房内防鼠处理
为确保机房及设备运行安全,全部机房和外界连接管线槽口处均以专用防火泥封堵,新、排风系统和大楼新、排风管道连接设防鼠钢网,从而符合消防规范提出防范技术要求,并预防虫、鼠进入机房。
1.1.2.8 机房内等电位处理
机房所在大楼原有防雷接地系统保护了机房免受直击雷危害,但仍然是有遭受雷电危害潜在危险。计算机房作为一个关键网络中心、集中了大量微电子设备,而这些设备内部结构高度集成化造成设备耐过电压、过电流水平下降,对雷电浪涌承受能力下降。
因为本方案所采取天花、墙面隔板、地板、均是金属材料,并组装在一个含有电气闭环特征钢制龙骨构架上。使机房六个平面联接成一个完整金属屏蔽网。
地面接地网、活动地板钢质支架用编织软铜线相互连接,再和接地聚集排联成一体,由此形成一个等电位法拉第笼,使机房内设备免受雷击侵害。
1.1.3 空调系统
1.1.3.1 设计要求
l 机房环境要求
计算机主机及通讯设备是高精密微电子设备,对机房环境有严格要求,其中最关键是温度、湿度和洁净度。即是所谓三度要求
l 机房温度
要求温度在20℃每小时温度改变不能超出2℃。温度过高,半导体内离子扩散或漂移加剧,会改变半导体性能,而且会使会半导体和机械装置内腐蚀过程加速。
高温亦会使磁介质导磁率发生改变,磁带、磁盘数据发生错误甚至于丢失。
l 机房湿度
机房要求相对湿度在40%至65%之间,湿度过高和过低对计算机及网络通讯设备会产生下列影响:
高湿度引发水蒸气附着于元件表面,影响元件电气性能
高湿度会影响磁性材料导磁率,造成读/写数据瞬时错误
湿度过大,会使一些机械装置打滑,影响稳定性
湿度过大,会使接插及各接触部份氧化生锈,造成接触不良
低湿度产生静电,人亦轻易带电,以使信息丢失和破坏半导体元件
l 机房洁净度
洁净度是指空气中尘埃,空气中所含有害气体也是机房洁净度指标之一。
大气中灰尘呈布朗运动状态,在静止空气中几乎完全不沉淀或缓慢沉降。而漂浮在大气中灰尘粒子很小,约99%粒子其大小全部在1微米以下0.5微米以下粒子又占大约91%,这种粒子对精密机械和接插影响最大。
不管计算机及网络通讯设备械房结构形式怎样,机房内仍存在着大量灰尘,原因以下:
l 机房不停补充鲜风,经过空调将灰尘带入
l 机房工作人员出入机房带进尘埃
l 机房墙壁、地面、天花或涂层脱落产生灰尘
l 计算机及网络通讯设备外围设备如打印机等产生尘屑
l 灰尘危害有以下几点:
l 对磁盘、磁带等精密机械造成损坏
l 使集成电路和电子元件散热能力降低
l 灰尘轻易吸潮,使元件潮湿而腐蚀
l 机房场地尘埃粒子应达成A级标准,即每升不超出3500粒,而机房场地应远离化学等有害气体污染地方。
1.1.3.2 设计标准
l 通用性
本系统设计符合相关国家设计标准。
l 稳定性
全部产品在业界含有领先技术、领先制造和领先品牌;
l 可维护性
主设备采取模块化结构设计,便于故障维护处理;
l 智能化设计
空调均采取智能化设计,便于监控;
l 经济性
系统整体设计,可合理设计设备容量,降低设备成本;
1.1.3.3 系统设计
l 机房面积计算:
派出所接入视频路数≤44路根据15平方米面积设计,设备间和监控中心不设置隔断;
派出所接入视频路数>44路根据30平方米面积设计,设备间根据面积10平方米设计;
分局根据200平方米面积设计,设备间根据面积60平方米设计;
市局根据300平方米面积设计,设备间根据面积100平方米设计;
根据满足机房冷负荷要求,任意机组故障或维护,其它机组正常工作,保障系统安全性。
l 空调机组采取下送风形式,单机送风风量为18000立方米/h,主用机组工作实现机房换气次数40次,符合机房设备换热特点和风量设计要求。
l 室外冷凝器按当地照室外环境温度配置;
l 空调机组严格根据标准机房空调环境条件要求进行设计,满足恒温恒湿、噪音、洁净、供电、抗电磁干扰及A级安全等级要求。
1.1.4 门禁系统
1.1.4.1 序言
非接触式IC卡出入管理控制系统(简称门禁系统),含有对门户出入控制、实时监控、保安防盗报警、二十四小时限制人活动范围和时间、保护关键部门和大楼财产、对进入建筑人出入时间、地点等作了实时统计、依据用户使用权限设置指定日期、时间可通行指定门点、产生报警信息时可联动现场报警器报警。从而为用户提供一个高效经济效益工作环境。它在功效上实现了通讯自动化(CA)、办公自动化(OA)和管理自动化(BA),以综合布线系统为基础,以计算机网络为桥梁,全方面实现对通讯系统、办公自动化系统综合管理。
1.1.4.2 设计依据
l 《安全防范工程程序和要求》 GT/T75-94
l 《高层民用建筑设计防火规范》 JGJ/T 16-92
l 《电气装置安装工程施工及验收规范》 G8J32-82。
l 《国际综合布线标准》 ISO/IEC11801
l 《民用建筑电气设计规范》 JGJ/T 16-92
l 《中国安全防范行业标准》 GA/T74-94
l 《中国公共安全行业标准》 GA/T70-94
l 《监控系统工程技术规范》 GB/50198-94
1.1.4.3 系统结构
图 11 监控中心门禁系统结构示意图
管理主机:一台PC机,管理人员只需经过运行在其上门禁管理软件即可远程实现多种控制功效。如:添加/删除用户、查看事件统计、远程开/关门和实时监测各门点状态等。
门禁控制器:采取TCP/IP总线联网,可实现控制1、2、4个门单向(进入刷卡、退出按开门按钮)进出或1、2个门双向(出入均要刷卡)进出。XXX设计采取单向刷卡。
1.1.4.4 系统功效
l 联网功效
全部控制器设备均采取TCP/IP总线联网方法,确保了整系统安全可靠性。经过TCP/IP总线联网,同时实现了管理主机远程控制,有利于整系统统一管理。
l 卡片功效
门禁控制器采取非接触式IC卡,经过管理软件可实现发卡、删除卡、挂失卡、补卡等卡片操作,无须为了因丢失钥匙而重新更换锁具。
l 开门方法功效
门禁控制器含有多个开门方法可供选择,如:刷卡开门、卡+密码开门、密码开门和远程管理主机开门等。可实现控制一个门单向开门(进入刷卡、退出按开门按钮)或双向开门(出、入均要刷卡)。若要提升安全出入等级还可实现多卡开门,即在要求时间内需多张有效卡同时刷卡才能开门,大大提升整系统安全系数。最多支持10个人同时刷卡。
l 统计功效
门禁控制器含有全方面事件统计保留功效,可统计事件类型为:正常刷卡事件、异常刷卡事件、输入输出设备事件和多个非正常通行报警事件,如:门开超时事件、非法开门事件、控制器被破坏事件等。结累计算机可针对具体事情发生时间和责任人进行查询,落实责任。3
l 电子地图功效
门禁管理软件含有强大电子地图功效,经过电子地图可实时反应每一个门目前状态,点击对应门图标后可实现远程开关门、查看及设置门属性等功效。当发生报警事件后对应门点立即弹出报警信息并发出声光提醒信号。
l 权限功效
门禁控制器仅当含有开门权限人才许可进入,没有开门权限人不能进入。针对不一样出入管理要求,可最多设置256个开门权限和254个独立有效开门时间段(可正确到年、月、日、周、时、分)。对全部持卡人能进行分级管理,依据其身份确定各门通行权限,限制人员仅能在指定时间内打开指定门。
门禁控制器含有特权卡和一般用户卡两种卡片类型,特权卡在任何情况下均可开门,一般用户卡受开门时间和门状态等原因限制。
l 门状态功效
门禁控制器含有6种门状态功效,如:安全(刷卡开门)、休眠(门常闭)、常开(门常开)、密码(刷卡+密码开门)、APB(防返潜功效)和APB密码(防返潜+密码功效),可手动设置或自动定时设置门状态。
l 安全功效
门禁控制器和管理主机网络通讯发生异常时,控制器因为已保留用户信息及配置信息,全部功效均可由硬件独立实现,可脱离管理主机独立工作,不影响任何操作。
门禁控制器采取完全符合安防产品规范分体式结构设计,即读卡部分和控制部分进行分离。
门禁控制器硬件上加有看门狗电路,当控制器硬件发生故障处于死机状态后可自动重启系统,确保整系统均能正常工作。
门禁控制器装有红外防拆检测电路,当门禁铁箱给人非法打开后会联动现场报警器报警并主动上传报警信息。
因为读卡器安装在室外,轻易给她人破坏,AHB门禁控制器含有读卡器防拆检测及读卡器电源短路保护功效,确保对读卡器任何破坏均不影响门禁控制器正常工作。
门禁控制器加装后备电池或UPS不间断电源后在断电情况下可保持一段时间正常运行,不会因断电门点自动开启而造成智能大厦损失。
l 防盗报警功效
门禁控制器可实现多个防盗报警功效,如:非法开门、门开超时报警、控制器被非法打开、通讯网络被人破坏、读卡器被人破坏等。当产生报警功效后会具体统计每一条报警信息而且会立即向管理主机发送报警信息,确保智能大厦高度安全可靠性。
门禁控制器含有多路常规输入端,可接入门磁、开门按钮等设备。同时也有多路辅助输入和辅助输出,可接入防撬开关、红外双鉴传感器等防盗输入设备和控制警铃、警灯等输出报警设备。
门禁控制器可实现手动或自动布防(定时布防)功效,手动布防时可正确到每一个辅助输入端口,自动布防可实现定时布、撤防功效,免去人工布、撤防麻烦。布防后控制器全方面进入警戒状态,管理主机中电子地图可实时显示目前门状态。当检测到报警事件后软件立即弹出电子地图,明确标识报警门点、报警类别和报警时间等信息,立即通知相关职能人员作出处理。
l 数据保留功效
门禁控制器含有海量存放容量,最多可保留40,000个用户信息或40,000条脱机事件统计。掉电后经过自带后备电池数据可保留3个月不丢失,若整系统配置UPS后备电源,则可继续维持系统正常运作。
l 软件打印功效
管理软件含有打印预览及详尽打印报表功效,可对全部事件(包含报警事件)根据条件进行筛选,可自动生成简明、美观统计报表。打印前可依据需要自定义打印项目,如:仅需打印姓名及刷卡事件等。可将事件统计导出至Excel、TXT等表格,方便作二次修改。
l 软件数据备份/恢复功效
管理软件可设定手动或自动(按时、按月、按天)方法进行数据备份,确保计算机损坏后可立即恢复原有数据。
l 管理软件功效
管理软件基于全汉字操作系统,人性化设计、形象直观、界面友好,操作方便简单。
1.1.4.5 系统组成
l 门禁管理软件
管理工作站经过门禁管理软件远程监控各门控制器工作状态,实现多种管理功效。
l 门禁控制器
实现读卡、控制门开关和检测门状态,接收和实施管理工作站命令,向管理主机汇报整个门禁系统情况。
l 读卡器
经过射频感应原理,识别感应卡内置加密卡号,输入用户开门密码。
l 发卡机
用于管理工作站进行集中卡片处理,如发卡、补卡等。
l 感应卡
存放用户不可复制、不可解密全球唯一ID号卡片。
l 电锁
控制门开关动作。
l 门磁
检测门开、关状态。
l 开门按钮
用户按下按钮后可开门。
l 电源设备
采取12~15VDC直流电源,作为整个门禁系统运作电源和电锁电源(电锁电源采取内部电源)。
1.1.5 综合布线
本综合布线系统关键分布在设备机房、监控区等,作为派出所监控中心数据、图像、监控等系统传输媒质,在布线方面要求含有高度灵活性、可靠性及综合性,而且要求易扩容、适应未来发展及方便维护和管理。为确保系统适应新技术发展、保持和新技术同时。
1.1.5.1 设计依据
l GB/T50314-:《智能建筑设计标准》
l GB/T50311 :建筑和建筑群综合布线系统工程设计规范
l 《大楼通讯综合布线系统中国通讯行业标准YDT》
l ANSI/EIA/TIA-568A:民用建筑电信布线系统标准
l ANSI/EIA/TIA-606:民用建筑电信设施管理标准
l GB50174-1993:电子计算器机房设计规范
l TSB-67:UTP布线现场测试标准
l ISO/IEC 11801:电信布线系统标准
l CENELEC EN 50173 用户建筑布线标准
l CENELEC EN 50174 用户建筑布线安装规范
l CENELEC EN 50167/68/69
l JGJ/T 16-92:中国民用建筑电气设计规范
1.1.5.2 总体设计
l 信息点设置
信息点依据实际情况设置六类非屏蔽信息点。
l 管理区设置
综合布线系统采取分层星型拓扑结构,关键配线架为星型结构中心节点,分为光纤配线柜或六类配线柜。
水平管理柜设置在每列机柜西侧,管理本列机柜布线,并经过单模光纤或六类线和关键配线柜相联。
l 设备配置设计
设备配置设计应在总体设计基础上按国际标准对综合布线系统划分六个子系统逐一对每个子系统所用材料类型及数量给确定。
l 监控区子系统
工作子系统由模块、面板及跳线组成。
数据、语音信息点模块、跳线均按六类标准选择。
设备机柜内信息点采取单/双口信息面板端接,并配置六类跳线。插座面板采取标准86型45度斜角英式面板,可安装电话、电脑、RX/TX图标,还可固定信息插座编号标签。面板安装在墙壁上、家俱上或地面上,并和强电电源插座平齐。
l 水平布线子系统
水平布线采取六类非屏蔽线,从各设备机柜或工作台敷设到本列机柜西侧水平布线管理机柜。
水平电缆和工作区及管理区跳线连接成一个端到端完整链路系统。
为确保系统电磁兼容性、保障数据传输安全通畅,在防静电地板下采取金属线管敷设。
l 管理子系统
水平管理区在每列机柜西侧,在管理柜中配置六类或光纤配线架、原厂跳线等设备。
l 设备间子系统
设备间设置在关键配线柜,又分为光纤柜或六类配线柜。其中光纤柜还有需端接入户光纤。
1.1.5.3 设备性能参数
1.1.5.3.1 六类跳线
在工作区中使用,也可作为配线间跳线.
内置防刺破特征.
每包一条增强CFPM设计能充足确保新XL处理方案优越性能。
专利技术设计使性能不稳定降到最低。
无障碍特点使重新排列面板绳更轻易。
1.1.5.3.2 六类配线架
水平六类铜缆管理均采取24口模块式六类配线架来管理。该配线硬件精巧模块化设计,确保其性能,可靠性、兼容性和快捷,简易安装等特点,确保了快捷简易安装及正面和后面接入安装可选。
为简化管理而设计内设跳线和电缆走线架,及色码标签和图标。
1.1.5.3.3 六类模块(信息插座)
数据、语音信息插座六类信息插座(CAT6),按国际标准生产,独家增强CFPM 设计带给XL 电路优异性能。模块化令其尤其适合安装在通信标准机柜或信息插座接线盒内,MGS400和固定GigaSPEED水平线缆配合时,有极好特征,能够满足高速数据及语音信号传输。可任选90度(垂直)或45度(斜角)安装方法,而无需尤其面板。多个颜色选择和标签有利于快捷、正确及方便地安装。MGS400新设计 后侧面盖板可预防脏污,确保连接安全可靠,更宽分线走道方便端接安装时更灵活,更方便。含有向后兼容性好等特点, 接口形式全部为RJ45,符合TIA /EIA 568-A标准,并和现行电话系统RJ11型 接口兼容,可随时转换接插 电话、微机或数据终端。
1.1.5.3.4 工作区面板
含有多个面板供选择,有模块化设计面板(需配模块化衬套)、一体化面板、倾斜式面板、平面式面板及盲板。
本方案采取信息插座为RJ45型单孔面板或双孔面板,全部插座面板尺寸均为86×86,全部信息插座均为90度插座。
1.1.5.3.5 单模光纤关键参数:
物理特征
l 纤芯直径:8.3 mm
l 包层直径:125.0 ± 0.7 mm
l 纤芯/包层同心度偏差:<0.5 mm
l 涂覆层直径:245 (± 10) mm
l 包层不圆度:<1.0%
l 包层/涂覆层同心度偏差:< 12 mm
l 着色光纤直径:254 (± 7) mm
l 最小筛选张力:>0.7Gpa
l 动态疲惫度:> 18
l 翘曲度:> 4m
l 宏弯损耗(100圈,50mm直径):??0.05 dB @ 1310nm,0.10dB @1550 nm
l 宏弯损耗(1圈,32mm直径):??0.5 dB @ 1310nm 和 @1550 nm
光学特征
l 模场直径:9.2 ± 0.3mm @ 1310nm 10.4 @1550 nm
l 有效群折射率@ 1310nm & 1383(±3)nm:1.466
l 有效群折射率@ 1550nm:1.467
l 最大光缆衰减值:紧套管时0.7dB/km @ 1310nm 0.7dB/km @ 1383(±3)nm 0.7dB/km @ 1550n
l 松套管时0.35dB/km @ 1310nm 0.32dB/km @ 1383(±3)nm 0.24dB/km @ 1550nm
l 最大色散:3.5ps/nm-km 1285nm – 1330nm
l 零色散波长范围:1300nm - 1322nm
l 零色散斜率:< 0.092ps/((nm)2km)
l 光纤偏振模色散链路值:< 0.08 ps/(km)1/2
1.1.5.3.6 光纤配线架
光纤配线架是一个高密度、大容量、单面操作光纤配线架,适适用于光纤接入网中局端和光分支点采取;
本设备可采取交叉连接和直接连接两种方法方便地实现光纤线路连接、分配和调度。
性能描述
l 完全满足行业标准;
l 电解板架体、静电喷涂;
l 全正面化操作;
l 72芯单元箱设计,容量大,密度高;
l 可并架安装;
l 适合带状、非带状光缆;
l 采取多组过纤单元、实现跳纤管理科学化;
l 可上、下进缆;
l 采取接续模块,集光纤成端调度、中间转接和直通功效为一体。
1.1.5.3.7 网络机柜
l 机柜内19″标准立柱,可前后灵活调整,能依据各类型系统设备特殊环境提供合理安装布局。
l 全柜以拆装式结构设计,拼装简易,提供多台机柜连接一体快捷处理方案。
l 前后门采取高密度梅花状网孔,处理机械保护、通风散热,令机柜内产品得到愈加好散热 ,不会令设备因散热问题而影响其正常运作或性能低
l 可选配安装底座达成固定机柜、底部过线、底部送冷风、防鼠要求。
l 静态承重:850KG。
l 主体颜色可选:国际流行电脑灰白或黑色。
l 防护等级:IP23
l 粉沫处理:BS6497
l 计量标准:EIA-310-D、IEC297-2
1.1.6 消防系统
1.1.6.1 设计依据
l GA400-《气体灭火系统及零部件性能要求和试验方法》
l GB50370-《气体灭火系统设计规范》
l 《气体灭火系统施工及验收规范》
l 建筑平面图
1.1.6.2 设计条件
l 采取组合分配式灭火系统保护防护区
l 防护区为独立封闭空间
l 防护区内均设通风设备
l 灭火剂储瓶间设置在防护区周围
1.1.6.3 消防自动报警系统
在本项目中,机房区为独立机房,机房内放置了机柜(包含预留机柜),因为未来可能使用大量设备,使机柜内设备密度极高,同时,网络、电源等各类线缆也急剧增加,造成机房内发生火灾危险性增大,为此,分别在地板下、吊顶下和吊顶内安装光电烟感探测器和温度烟感探测器。
1.1.6.4 气体灭火系统设计方案
l 气体灭火系统设计仅针对主机房区域,其它区域由大楼消防系统统一设计。
l 气体灭火系统采取FM200七氟丙烷系统。同时因为受建筑面积限制,采取无管网气体灭火系统。
l 防护区情况
防护区高度为2.7米。瓶组间设置在本层。
l 灭火方法
采取全淹没灭火方法,即在要求时间内,喷射一定浓度灭火剂药剂,使其在最短时间内均匀地充满整个保护区,能将任意位置火灾快速扑灭。
l 设计方案
依据建筑结构及设计规范,吊顶层和地板层均设计灭火喷头。因为需同时保护三个防护区,所以采取组合分配系统,灭火剂储存容量根据机房总容积确定,并设置100%备用量。
l 控制方法
控制方法有自动,电气手动、机械应急手动操作三种,即在有些人工作或值班时采取电气手动控制,在无人执守情况下,才采取自动控制方法。
1.1.6.4.1 防护区设置和系统要求
l 瓶组间防护区内温度应为0~50℃;防护区最低温度不应低于-10℃。
l 防护区灭火时应保持封闭条件,除泄压口以外开口,放火阀等开口,在喷放灭火剂前应做到自动关闭。防护区泄压口适宜设在外墙上,应在防护区净高三分之二以上。当门外设有弹性闭门器或弹簧门防护区,其开口面积大于泄压口计算面积,可不需另设泄压口。
l 防护区围护结构及门窗耐火极限不应低于0.5h,围护结构及门窗许可压强不宜小于1200Pa。
l 防护区应有足够疏散通道和出口,确保人员在30S内撤出防护区。防护区和瓶组间内宜配置消防专用空气呼吸器或氧气呼吸器。在疏散走道和出口处,应设火灾照明灯或疏散标志灯。
l 防护区门应向疏散方向开启,并能自行关闭。
l 防护区应有足够疏散通道和出口,确保人员在30S内撤出防护区。
l 为确保灭火可靠性,在释放灭火机前或同时,应确保必需联动操作,即在灭火系统发出指令时,由控制系统发出联动指令,切断电源。
l 灭火系统瓶站,设置在防护区周围专用独立房间内,耐火等级不低于二级,室温为0℃-50℃,并保持干燥通风,出口应直接通向室外或疏散通道,灭火剂储瓶避免阳光照射,并设置应急照明。
l 灭火后防护区应在浸渍时间后立即通风换气,地下防护区、瓶组间和无窗或设固定窗扇地上防护区、瓶组间应设置机械排风装置。
l 对每个防护区入口处或其周围应设置手动报警按钮盒、紧急开启和紧急停止按钮盒,在防护区内设置声光报警装置,在防护区外设置喷射警示装置。
l 气体自动灭火系统应含有:自动控制、电气手动控制和机械应急手动操作。
自动控制:将火灾自动报警气体灭火控制器上控制方法选择键拨到“自动”位置上,灭火系统处于自动控制即发出声、光报警信号,同时发出联动指令,关闭联锁设备,经过一段延时时间,发出灭火指令,打开电磁阀释放开启气体,开启气体经过开启管道打开对应选择阀和瓶头阀,释放灭火剂,实施灭火。
电气手动控制:将火灾自动报警气体灭火控制器上控制方法选择键拨到“手动”位置时,灭火系统处于手动控制状态。当保护区发生火情,可按下手动控制盒或控制器上开启按钮即可按要求程序开启灭火系统释放灭火剂,实施灭火。在自动控制状态,仍可实现电气手动控制。
机械应急手动操作:当保护区发生火情,控制器不能发出灭火指令时应通知相关人员撤离现场,关闭联动设备,然后拔出对应开启瓶组开启阀上手动保险夹卡片,压下手柄即可打开开启阀,释放开启气体,即可打开选择阀、瓶头阀、释放灭火剂,实施灭火。如此时遇上开启阀维修或开启钢瓶中开启气体压力不够不能工作时,这时应首先打开相对应灭火区域选择阀手柄,敞开压臂,打开选择阀,然后打开该区域瓶头阀上手动手柄开启瓶头阀,释放灭火剂,实施灭火。
l 当发出火灾警报,在延时时间内发觉有异常情况,不需开启灭火系统进行灭火时,可按下手动控制盒或火灾自动报警气体灭火控制器紧急停止按钮,即可阻止控制器灭火指令发出。
l 对每个防护区入口处或其周围应设置手动报警按钮盒、紧急开启和紧急停止按钮盒,在防护区内设置声光报警装置,在防护区外设置喷射警示装置。
l 用火灾探测器时,灭火系统火灾自动报警控制器应在接收到两个独立火灾信号后才能开启。火灾自动控制器应有30S可调延时功效。
1.1.6.4.2 安装工艺
l 安装分为灭火系统瓶组和喷嘴管道安装,依据设计图纸及现场情况进行。
l 管道采取内外镀锌无缝钢管,公称直径≤80mm时,宜采取螺纹连接,公称直径>80mm时,宜采使用方法兰连接。
l 灭火剂输送管道应设固定支架固定,并符合以下要求:
l 管道支吊架最大间距应符合下表要求:
管道公称直径(mm)
32
40
50
65
80
100
125
150
管道支吊架最大间距
2.4
2.7
3.4
3.5
3.7
4.3
4.8
5.2
管道末端喷嘴处采取支架固定,支架和喷嘴间管道长度不应大于500mm;
公称直径≥50mm管道,垂直方向和水平方向最少应各设置一个防晃支架。当穿过建筑物楼层时,每层设置一个防晃支架。当水平管道改变方向时,应设置防晃支架。
l 管网设计和安装应为均衡部署。
l 系统中管网分流,不能采取四通接头(关键四通分流不均匀,影响各管道流量大小不均匀),采取三通管件分流时,分流出口应水平部署(这么二相流不会产生分层,要求产生紊流)。
l 分布管系水平方向敷设坡度为顺向1~3%。
l 管道安装完成后,应进行水压强度试验,不宜进行水压强度试验防护区,可采取气压强度试验,试验压力为水压强度0.8倍,试验时必需采取有效安全方法。强度试验连续5min无显著滴漏且管道目测不变形。
l 强度试验合格后应进行气密性试验,保压3min,压力下降不超出10%,且管道连接处无气泡产生。
l 强度试验合格管道,采取压缩空气或氮气进行吹扫,确保管道通畅性。
1.1.6.4.3 系统和管网设计和计算
11系统和管网设计和计算列表
序号
名 称
符 号
单 位
关键网络机房
1
保护区面积
B
m2
105
2
保护区高度
H
m
3.6
3
保护区域净容积
V
m3
378
4
修正系数
K
1
5
灭火设计浓度
C
%
8
6
灭火剂喷射时间
T
S
10
7
防护区灭火设计用量
M
Kg
240.27
8
防护区灭火剂储存量
Mc
Kg
301
9
单个钢瓶容积
Vb
L
90
10
防护区储瓶数
N
个
4
11
喷嘴数
n
个
10
1.2 防雷系统设计
1.2.1 设计概述
系统综合防雷工程时,既应防御直击雷危害,又需预防雷击电磁脉冲侵袭。所以,管理系统防雷应根据:全方面计划、综合治理、优化设计、整体防御、多重保护、层层设防、技术优异、经济实用、安全可靠和投入运行后定时检测、定时维护基础标准,进行综合防护。只有这么才能有效预防雷击事故发生,从而降低和避免雷击造成危害,达成防雷减灾,将雷击灾难降低到最低程度目标,以保护设备正常运行,保障实时监控系统安全。
1.2.1.1 设计依据
l 中国国家标准GB500343-《建筑物电子信息系统防雷技术规范》
l 国际电工委员会IEC1312-1~3《雷电电磁脉冲防护》
l 中国国家标准GB50174-93《电子计算机机房设计规范》
l 中国国家标准GB50074-94《建筑物防雷设计规范》
l GB50200—1994 《有线电视系统工程技术规范》
l GB50198—1994 《民用闭路监视电视系统工程技术规范》
l GB/T50311— 《建筑和建筑群综合布线系统工程设计规范》
依据整体防雷标准。结合现代防雷技术,依据雷电电磁脉冲(LEMP)防护标准,对室内电子系统,从LEMP、电力网络中多种操作过电压(SEMP)、静电放电(ESD)三种关键干扰源考虑,从电源、信号方面采取方法。
1.2.2 防雷子系统设计方案
为预防感应雷经过电源电缆或视频电缆对终端系统设备造成破坏,确保整个系统长久稳定地运行,对各前端点位加强防雷方法是很必需。治安卡口系统包含大量摄像机等设备,且大多安装在室外,为避免无须要损失,减小后期维护压力,必需采取完善防雷方法。
1.2.2.1 前端设备防雷
前端设备有室外和室内安装两种情况,安装在室内设备通常不会遭受直击雷击,但需考虑预防雷电过电压对设备侵害,而室外设备则同时需考虑预防直击雷击。
前端设备如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时,避雷针最好距摄像机3-4米距离。如有困难避雷针也能够架设在摄像机支撑杆上,引下线可直接利用金属杆本身或选择Φ8镀锌圆钢。为预防电磁感应,沿杆引上摄像机电源线和信号线应穿金属管屏蔽。
为预防雷电波沿线路侵入前端设备,应在设备前每条线路上加装适宜避雷器,如电源线(220V或DC12V)、网络线。
摄像机电源通常使用AC24V或DC12V。摄像机由直流变压器供电,单相电源避雷器应串联或并联在直流变压器前端,如直流电源传输距离大于15米,则摄像机端还应串接低压直流避雷器。
室外前端设备应有良好接地,接地电阻小于10Ω。
1.2.2.2 前端线路防雷原理
前端防雷线路包含电源线、网线。
对于线路浪涌提供完善滤波和保护,预防浪涌电压老化设备。连接见下图示。
图 12前端电源线防雷示意图
针对网络线遭受感应雷击进行保护,网络遭受雷击原因是1KM 内雷击(包含云对云放电、云对地放电或大地对云形成放电),常见现象是摄像机、采集卡、网络设备损坏。采取网络防雷器进行保护。见以下连接示意图。
图 13前端网线防雷示意图
1.2.2.3 防雷设备基础参数
电源线加装单项电源保护器,避雷器通流量Imax≥10KA(8/20),保护水平小于1.5KV。含有经过信息产业部认证或IEC61643-1 CE认证。漏电流小于1mA。为方便更换,采取带工作状态故障显示窗口可插拔式模块。
针对高清摄像机及卡口摄像机多数采取室外立杆安装。
q 单相电源电涌保护器参数:
l 标称工作电压Un:
展开阅读全文
