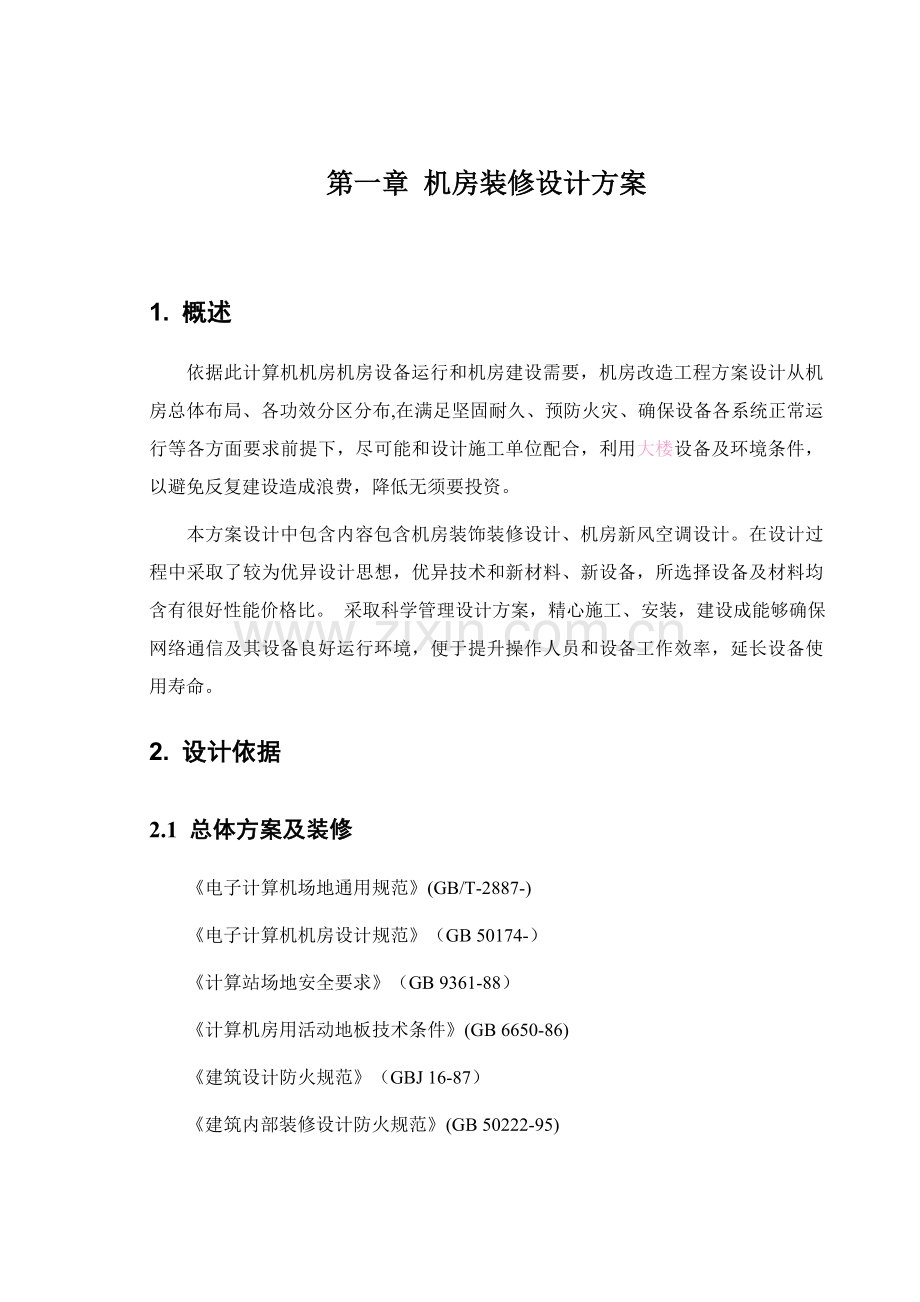

某机房设计方案2024年5月第一章 机房装修设计方案1. 概述依据此计算机机房机房设备运行和机房建设需要，机房改造工程方案设计从机房总体布局、各功效分区分布,在满足坚固耐久、预防火灾、确保设备各系统正常运行等各方面要求前提下，尽可能和设计施工单位配合，利用大楼设备及环境条件，以避免反复建设造成浪费，降低无须要投资。本方案设计中包含内容包含机房装饰装修设计、机房新风空调设计。在设计过程中采取了较为优异设计思想，优异技术和新材料、新设备，所选择设备及材料均含有很好性能价格比。 采取科学管理设计方案，精心施工、安装，建设成能够确保网络通信及其设备良好运行环境，便于提升操作人员和设备工作效率，延长设备使用寿命。2. 设计依据2.1 总体方案及装修电子计算机场地通用规范(GB/T-2887-)电子计算机机房设计规范（GB 50174-）计算站场地安全要求（GB 9361-88）计算机房用活动地板技术条件(GB 6650-86)建筑设计防火规范（GBJ 16-87）建筑内部装修设计防火规范(GB 50222-95)高层民用建筑设计防火规范（GB 50045-95）电磁辐射防护要求 （GB8702-88）计算机房施工和验收规范(SJ/T 30003-93) 甲方提供建筑平面2.2 电力及照明系统工业和民用供电系统设计规范（GBJ52-82）低压配电装置及线路设计规范（GBJ54-83）电气装置安装工程及验收规范（GBJ232-83）低压配电设计规范(GB 50054-95) 供配电系统设计规范(GB 50052-95)电气设计规范(工程建设标准规范)通用用电设备设计规范(GB 50055-93)建筑照明术语标准(GB 50034-92)建筑物防雷设计规范（GB50057-94）计算机信息系统防雷安全规范（GB50057-94）电气装置安装工程电气设备交接试验标准(GB 50150-91) 通信机房静电防护通则(YD/TT54-95)甲方提供建筑平面2.3 空调通风系统采暖通风和空气调整设计规范（GBJ19-87）通风和空调工程施工及验收规范（GB 50243-97）电子计算机机房设计规范（GB 50174-93 ）采暖通风和空气调整设计规范（GBJ19-87）高层民用建筑设计防火规范（GB 50045-95）通风和空调工程施工及验收规范（GB 50243-）甲方提供建筑平面3. 设计目标本工程在设计时关键要把握以下多个准则：安全性：在设计充足分析系统可能碰到威胁及风险，确保机房中硬件和软件系统能够安全有效运行。实用性：设计时要尽可能确保各功效区布局合理、适用。优异性：设计时要尽可能采取优异、成熟现代技术，确保在一定时期内不落后。可扩展性：本工程各个系统设计全部要考虑到机房以后扩展需要，要预留对应扩展空间或接口。经济性：在满足以上标准前提下，也应该考虑机房建设经济性，所选关键材料均应该含有良好性能价格比。4. 总体设计思想和特点我们依据现代机房特点，确立了“优质、高效、安全、环境保护”观念。 “优质”是指设计优化、选材精良、工艺优异，从而充足表现精品意识和时代气息； “高效”是指进行合理空间分配和系统组合，从而发明便捷、有效运行及维护环境； “安全”是指在设计中采取必需、科学、全方面方法以确保以后设备运行可靠性、稳定性，同时应有效预防信息泄露，从而确保设备运行系统安全性; “环境保护”是指在设计中采取优异、环境保护、富有创意方法，以确保大家在枯燥机器设备环境中从视觉及感官上达成一个满足，从而提升大家工作效率。5. 机房环境要求温、湿度：主机房：温度：222，改变率5不凝露；相对湿度： 55 10其它房间：温度：22 26，改变率 10不凝露；相对湿度： 30 70尘埃：静态测试，每升空气中大于或等于0.5m尘粒数，应少于18000粒。噪音：主机房内噪声，在计算机停机条件下，在主机操作人员位置测量应小于68dB（）。接地电阻： 1照度：大于300Lx事故照明：大于5Lx噪音：主操作员位置68dB静电：1KV荷载：机房：依据国家A级机房标准，楼板荷载应在500kg/m2以上配电（电池）：依据国家机房标准，楼板荷载应在1000kg/m2以上6. 机房装修基础情况介绍本工程所包含设计施工机房在办公楼六层。1、计算机机房区（含UPS室及电池室）在办公大楼六层，面积约为340平方米。楼层高为4.30米，最低粱下高度为3.5米。7. 机房建设具体设计7.1 土建装修设计机房作为电子设备工作场地，现有其独特规律，也应有不一样立体造型，不一样色彩改变空间，以适应不一样功效房间需要，把不一样材料合理搭配起来，建造一个视野宽广、层次丰富、能适应未来发展场地，是内装修设计出发点。7.1.1 主材选择：依据规范，室内装修应采取非燃烧材料（燃烧性能A级）或难燃材料（燃烧性能B1级），当设有火灾自动报警装置或自动灭火系统时，除顶棚外其它装修材料燃烧性能等级可降低一级。计算机设备对周围环境要求高，选择装饰材料还应满足气密性好、不起尘、易清洁、并在温、湿度改变作用下变形小等条件。墙壁和顶棚表面应平整，降低积灰面，还应避免眩光。吊顶：吊顶采取铝合金条形微孔板暗龙骨吊顶（燃烧性能A级），规格为300mm宽，0.7mm厚。该材料表面平整，漆面坚固，无色差，不起尘，不起静电、易清洁，防火性能好，能充足满足机房对静电、洁净度、防火要求。无明龙骨，整体装饰效果好；且拆装方便。吊顶高度为距地面2950mm。照明灯具选择和之相配套两管格栅灯具。铝合金微孔板吊顶上部原顶面、梁、墙面、柱面等均刷乳胶漆作防尘处理，确保机房洁净度，吊顶板上部空间作为机房专用空调回风通道及敷设电气管线用。吊顶板可方便拆装，便于以后线路检修及增加线路。墙、柱面：墙、柱面采取木龙骨穿孔铝塑板饰面，既含有很强现代感，又含有抗静电、不起尘、不吸尘、易清洁特点。铝塑板表面微孔又含有良好吸音效果，同时也消除了金属板面反光强缺点，充足满足机房对吸音效果及灯光要求。选择合资“海达”牌铝塑板。计算机机房墙、柱面采取木龙骨 铝塑板饰面，既含有很强现代感，同时又具抗静电、不起尘、不吸尘、易清洁特点，能充足满足机房对静电、洁净度、防火要求。选择合资“海达”牌铝塑板。其它房间墙、柱面刷立邦“美立”乳胶漆。地面：电池室采取原地面。其它房间地面均铺设优质合资无黑边抗静电活动地板，规格60060040（燃烧性能均为B1级），贴面采取进口贴面。含有抗静电性能好、不起尘、易清洁、无色差，装饰效果好、整体感强，平整、耐磨、易除尘、不褪色等特点。铺设后稳定性好、不易变形，拆卸和恢复简单方便。活动地板下空间作为机房专用空调送风箱及敷设电气管线用。计算机机房选择一定量风口板作为机房专用空调送风口使用。抗静电活动地板能够很方便地掀开，很方便以后机房内再穿线，而且恢复铺设地板也很轻易。铺设高度为：计算机机房：350mm。踢脚：全区踢脚板均采取不锈钢踢脚，选择1mm厚哑光不锈钢，龙骨采取9mm厚中密度板，踢脚板高度为100mm。该踢脚板不燃烧、不起尘、平整度好，能很好地满足机房各项要求。门窗：依据机房对防火要求高要求，全部房间外门均采取甲级钢制防火门。为增加房间内通透感，全部内门均采取小门夹钢化玻璃门。地弹簧、门夹均选择“皇冠”牌，门玻璃采取秦皇岛生产“耀华”钢化玻璃。计算机机房采取恒温恒湿空调，为确保计算机机房内洁净度，同时起到保温隔热、节省空调能源作用，在计算机机房外窗内侧增加一层塑钢固定窗。窗帘盒：沿全部房间外窗做通长窗帘盒。窗帘盒采取15mm厚中密度板制作，经防火处理后，刷浅灰色油漆。窗帘盒采取25*25角钢和墙面固定，角钢采取打磨表面后刷防锈漆方法作防锈处理。7.1.2 防尘处理为满足计算机对含尘量较高要求，除主材选择不起尘、不吸尘材料外，全部辅材也尽可能选择不起尘、不吸尘材料，对全部易起尘、易吸尘材料均刷乳胶漆做防尘处理。活动地板下及吊顶内空间均刷漆作防尘处理。7.1.3 防火处理主材为非燃性或难燃性外，其它材料尽可能选择难燃性材料，全部木质品及木质隐蔽部分均刷防火漆作防火处理。机房内全部电缆桥架及风管均选择镀锌铁板材料制作。全部电线管均选择镀锌电线管。7.1.4 机房设计高度计算机机房：地板高0.35米，吊顶高度2.65米，室内设计净高2.6米。 7.2 电气工程设计7.2.1 设计内容机房工程建设必需要建立一个可靠性强供配电系统，在这个系统中不仅要处理计算机设备供配电问题，还要处理保障计算机设备正常运行其它隶属设备供配电问题。如机房恒温恒湿专用空调，机房照明系统，网络系统等。既：1计算机设备电源系统设计及弱电系统等设备用电（UPS电源供电）。2空调、动力、照明及辅助用电配电设计。3机房接地系统设计。4机房电源防雷系统设计。7.2.2 设计思想机房工程电力系统，应确保计算机房供配电含有高安全性、高可靠性，从而确保主机系统和网络系统安全、可靠、稳定运行。高质量电源处理方案含有多个特点： 多级电力保障 冗余 电源无污染 电源无间断 双回路供电 良好接地 良好浪涌抑制方法。7.2.3 供、配电系统7.2.3.1 供电系统：大楼到计算机机房提供一路总进线电源，进线电源为三相五线，经强电竖井敷设至机房配电柜或配电箱。而且在大楼市电停电期间，由UPS蓄电池供电，确保计算机设备不停电。1、 在计算机机房内设一台UPS配电柜及一台动力配电柜为计算机机房区全部用电设备供电；2、 在UPS室设一台UPS配电柜及一台动力配电箱为通信机房全部用电设备供电；考虑以后扩展，主进开关留出一定备用容量，在配电柜、配电箱内预留部分备用开关及备用开关位置。使整个供配电系统安全、优质、稳定、经济且维护简便。本设计中配电柜、箱含有以下特点：采取ABB断路器；电流表、电压表、指使灯、转换开关等全部采取进口或合资产品；设零、地汇流排，UPS输出配电柜内增设计算机专用零、地汇流排；配电柜主进开关后端加装防雷器；主进断路器带有DC分离脱扣，可和消防联动。7.2.3.2 配电系统计算机机房区计算机设备配电：计算机机房内计算机设备经过UPS配电柜AP2供电。其它房间计算机设备经过动力配电柜AP1供电。机柜采取地板下安装工业连接器供电，选择德国曼柰柯斯16A单相三眼工业连接器；其它工位计算机设备经过安装在墙面万用插座供电，选择突破三联万用插座，含有阻燃、耐高温性能，插孔为国际通用性插孔。工业连接器采取星型连接方法，万用插座采取树干型连接方法。通信机房设备配电：通信机房内全部计算机设备均经过UPS配电柜AP3供电。机柜采取地板下安装工业连接器供电，选择德国曼柰柯斯16A单相三眼工业连接器；其它工位计算机设备经过安装在墙面1.2米高万用插座供电，选择突破三联万用插座，含有阻燃、耐高温性能，插孔为国际通用性插孔。工业连接器采取星型连接方法，万用插座采取树干型连接方法。空调、照明及辅助设备配电：空调、照明及辅助设备由动力配电柜供电。辅助设备电源经过墙面暗插座取得。墙面暗插座选择松下二、三眼带保护门插座。空调采取星型连接方法，照明及墙面暗插座采取树干型连接方法。7.2.3.3 电缆敷设，配管配线考虑到机房电缆受环境温度影响及散热条件不好，电缆载流量取环境温度为+40时载流量。全部电缆选择阻燃型电力电缆或阻燃交联电力电缆，以满足机房防火要求。计算机设备、电视电话会议设备电源线采取阻燃屏蔽电力电缆。吊顶内灯具、插座电源线选择阻燃聚氯乙烯绝缘铜芯线，镀锌电线管内敷设，末端穿金属软管。地板下因为设备电缆数量多且较集中，采取镀锌金属线槽保护敷设，末端穿金属软管。为预防机房内可能漏水，造成电线电缆被侵泡，地板下全部金属线槽、电线管均经过支架离地20mm安装。电缆末端穿金属软管，既起到屏蔽作用，以可预防鼠咬。全部金属管、金属线槽和金属软管均可靠接地。金属管和金属管之间、金属线槽和金属线槽之间和金属管和金属线槽之间均经过跨接地线连接。选择特制电气线口板并配置配套开口盖板，用于电缆穿过地板，保持机房内整齐。7.2.4 照明系统7.2.4.1 照明设计标准光线明亮且柔和，适合大家生理需要，布局合理且操作方便，为工作人员发明良好工作环境。7.2.4.2 机房对照明要求1照度要求：按电子计算机场地通用规范(GB-2887-)。机房内在离地面0.8m处，照度不应低于300LX，基础工作间和第一类辅助房间不低于200LX。应急照明照度在离地面0.8m处，不应低于5LX。关键通道及相关房间应设置事故照明（疏散照明、安全出口标志灯）照度在离地面0.8m处，不应低于1LX。2眩光限制标准：电子机房内基础工作间无眩光，眩光限制等级为级；第一类辅助房间眩光限制等级为级，能够有轻微眩光；第二、三类辅助房间眩光限制等级为级，许可有眩光感觉。3照明设计：依据国家相关标准并结合本工程实际情况：在机房区域设计采取嵌入式格栅荧光灯，既能确保机房I级眩光限制等级要求，又具极佳延伸效果，是现代金融、通信机房照明设计首选方案。而且设计照度大于400LX。机柜区灯具部署必需沿着机柜间隔方向, 机房区设计照度大于400LX, 辅助机房区设计照度大于200LX. 荧光灯具选择飞利浦荧光灯具。4应急照明：在市电停电后，为确保工作人员做存盘等紧急处理，机房照明由UPS电源供电灯具确保，并均匀部署无死角。为确保上机人员紧急处理存盘以后撤离，同时在楼道和出口处设置应急出口标志灯。7.2.4.3 灯具选择及部署：本设计依据机房电气设计规范对照度要求，结合自然采光及墙面反射率等原因，计算确定灯具数量。在灯具部署上，依据各房间实际情况决定灯具间隔，并充足考虑到照度均匀性和有效抑制眩光等原因。同时还要兼顾各房间吊顶板方法及部署，在满足机房对照明要求前提下，尽可能满足装饰效果。 7.2.4.4 照明灯具控制方法：采取分散控制方法，即经过墙面跷板开关控制灯具开启。选择四通松下企业WF系列宽模块跷板开关。 7.2.4.5 应急照明机房区内事故照明系统自成一体，它仅作为市电停电及紧急事故情况时，工作人员安全下电和安全撤离使用，不作为工作照明用，所以对它照度要求较低，为5Lx。在每个机房内安装应急灯，墙壁安装，后备电源由本身提供。7.3 接地及防雷系统设计7.3.1 计算机接地系统在本工程设计中除考虑交流工作地、安全保护地、防雷保护地之外，尚须考虑计算机专用直流逻辑地，本工程设计采取大楼联合接地,且要求接地电阻R1欧姆。直流接地线可直接从机房配电柜直流工作地铜排上接至大楼总联合接地汇接排，保护接地线也经过进线电缆PE线接至大楼原有总保护接地汇接排.直流工作地线设计采取50mm2铜芯地线电缆。交流工作地、安全保护地等由大楼提供三相五线电源进线引来。7.3.2 抗静电接地因为物体磨擦、空气干燥等原因均会产生大量静电，静电放电时会产生高频干扰信号，可能引发计算机系统发生故障。设计中采取两种方法来预防静电产生干扰，一是经过恒温恒湿机房专用空调，保持空气湿度，降低产生静电电荷；另外再经过地线将产生静电电荷释放掉，避免静电电荷放电产生高次谐波对计算机设备干扰。各房间分别设置一套抗高频干扰接地装置。地板因磨擦产生静电电荷，经过活动地板四边导电胶条和金属支架引至抗高频干扰接地装置，经过抗高频干扰接地装置进行释放。区墙、柱面外贴铝塑板，用导线全部连接，再接至抗高频干扰接地装置，经过这种方法来释放铝塑板上产生静电电荷。经过抗高频干扰接地装置，可基础上清除机房区静电，确保计算机设备和工作人员安全。抗静电地接自大楼安全保护地。具体做法：用镀锡编织铜带TRZX-6mm2饶于地板活动支架，每隔一根饶一次，并用铝皮卡子固定，一端固定到机房内铜排接地端子。依据机房抗静电要求，对抗静电活动地板及机房内全部金属装修材料均做了可靠接地处理，以确保机房地板静电电位小于1KV。7.3.3 防雷保护方法微电子设备低压电源质量至关关键，它关系到设备运行整体可靠性和安全性。低压电源系统最易受到雷电和工业操作干扰，产生瞬间过电压现象，所以影响设备正常运行甚至损坏设备。所以，为了保护设备安全，首先应该对设备电源系统施以保护，采取方法将可能产生多种电源扰动限制在设备能够承受范围之内，并将浪涌电流引入接地网络，为此，我们提议将机房防雷分为三级，大楼避雷针、避雷带作为一级防雷，大楼配电室电源防雷作为二级防雷，机房内各配电柜主进开关加装电源防雷器作为二级防雷。在配电柜主进开关后端加装防雷器，选择德国DEHN防雷器。该产品含有防雷击强度大，响应快速，插入损耗低，标准模块设计，安装方便等优点。为了避免电位差对机房设备造成损害，机房专用接地和保护地之间加装德国DEHN企业KFSN地线等电位连接器。7.4 UPS配电系统设计UPS电源含有了隔离、净化、稳压、不间断等功效最完美电源系统。UPS电源关键为机房全部计算机设备、监控室设备等提供电力。UPS电源关键用电设备包含： 机房设备用电； 事故照明用电；大楼电源总进线，输入到计算机机房、程控机房、图象机房配电柜AP1、AP3和配电箱AL分配至UPS输入端。UPS输出端电源经过输出柜AP2、AP4，为机房各区域计算机设备和其它设备提供电源。其它弱电设备（视频设备、矩阵设备、事故照明等）电源也分别引自UPS分配柜AP2、AP4、AL。全部配电柜均采取自动空气开关控制，设过负荷及短路保护，并设有电压、电流检测指示，同时含有独立零地汇流排。家UPS电源布线采取放射式配电方法配至各用电设备。并采取专用阻燃屏蔽电力电缆穿金属线槽敷设到位,这种布线方法有着良好屏蔽效果,且含有防鼠、防虫害功效，是机房内最为理想一个布线方法。另外为便于机房以后使用及维护，全部回路均要在两端做编号。7.5 空调新风系统设计7.5.1 基础情况整个工程为：计算机主机房采取优力下送风机房专用空调。7.5.2 环境设计参数室外气象计算参数：夏季空调干球温度 33.2夏季空调湿球温度 26.4冬季空调干球温度 -12冬季空调相对湿度 45%室内空气环境设计参数夏季温度 232 冬季温度 202湿 度 4565% 洁 净 度 粒度0.5 mm，个数18000粒/dm3温度改变率 5/h7.5.3 关键技术方法计算机房空调系统和一般空调系统相比有很多不一样之处，它关键特点有以下几点：设备散热量大，散湿量小。大中型电子计算机装机功率大，运行中机柜散热量不仅大而且集中。一个机柜散热量每小时由几千瓦至几十千瓦不等，且无散湿量。加之机房内人员稀少，所以机房散湿量很小，可忽略不计。空调送风焓差小，风量大。机房设备散热量95%以上是显热，热量大、湿量小，热湿比近似无穷大。所以，空调空气处理可近似作为一个等湿降温过程。这种工况下焓差小要消除余热肯定是风量大。采取下送风、上回风送风方法。设备散热量大且集中，进风口通常设置在设备下部，自下而上冷空气快速而有效地冷却设备。 较长时间空调运行 。计算机房通常是在二十四小时不间断工作，即使冬天还是有余热，所以，空调系统要能够十二个月四季不间断运行。7.5.4 空调设计7.5.4.1 设备选型：机房顾名思义是放置计算机设备房间，计算机设备属于电子设备，它对环境温、湿度和洁净度要求比较高，而且内部电子元器件较密集，本身散热条件较差。恒温恒湿空调就是依据计算机设备特点而设计，它含有恒温、恒湿、风量大、空气流通快特点，不仅能够保持机房内恒定温度和湿度，还能充足带走设备内部热量，而且空调内部还设有高效过滤网，能充足满足计算机设备对周围环境温、湿度和洁净度要求，起到降低计算机设备故障率、延长其使用寿命作用。但恒温恒湿空调噪音较大，价格较高，适适用于计算机设备较多、发烧量较大场所，不适合有工作人员长久办公场所。此次设计仅在计算机机房安装恒温恒湿空调，其它房间选择舒适性空调。7.5.4.2 制冷量计算： 依据计算机房平方米冷负荷约为:257W/H则此机房冷负荷约为:200X257=51400W制冷量7.5.4.3 空调选择：1、 计算机机房空调选型：依据计算制冷量，选择一台恒温恒湿空调，下送上回风方法。恒温恒湿空调选择意大利优力空调机。采取两台MDAC0811空调。单台制冷量为：30.6KW，尺寸：1750*750*1980（长*宽*高）。7.5.4.4 恒温恒湿空调系统功用恒温恒湿空调系统关键由空气调整和新鲜空气补充两大系统组成，其基础作用是：自动调整房间温度，使技术设备在一合适、稳定温度下工作，以降低故障，延长使用寿命，确保整个计算机系统正常运行。减缓在温度调整过程中出现温度跳动梯度，预防设备出现“结露”现象。将空气湿度控制在一合适范围，预防因湿度太低，设备一些部件“脆性”增加（如线路板等），产生过高静电积累，造成数据错误或因湿度太高，设备“结露”发生锈蚀或电气绝缘下降，以致一些介质工作性能变差（如纸介质瘫软、磁介质表面产生水雾）而影响系统正常运作。在专用空调系统运作时，经过不停反复循环在进行气流冷热交换同时对机房内产生尘埃和新风补充而带入尘埃连续进行过滤，使设备在要求洁净度范围内工作。新风系统不停向空调区补充新鲜空气，在确保人体生态环境需求同时，确保空调区维持一定正压以抵挡外界尘埃侵入。7.5.4.5 恒温恒湿空调区通风气流组织空调系统采取下送上回通风方法，精密空调机底部出风口位置不铺地板，送风风流经此直接进入地板下送风静压箱。空调机置于专设支架上，送风口下有风流导向板引导风流向其控制区域。送风静压箱内之气流经各功效房间专用风口板及机柜开孔进入机房，为了均衡各功效区域送风量，可调整风口板数量及位置。各功效区域热载气流由顶部铝合金格栅吊顶流入回风静压箱，当空调机以70Pa左右余压送风时，其顶部回风口即产生对应负压，从而使回风静压箱中热载气流能顺畅地经空调机上方回风管进入空调机，继而进行再循环：滤尘、调温、调湿、增压。7.5.4.6 空调安装计算机机房在一层，室外机安装在室外非正立面，具体位置现场确定，但尽可能缩短室内外机距离。恒温恒湿空调机上、下水引自本楼层卫生间。7.5.4.7 新风系统为确保机房工作人员身体健康和满足机房正压需要，机房必需补充足量新鲜空气。因为计算机机房密封比很好且基础上没有些人员办公，按每小时换气2次计算，约应补充新风量514m3/小时，采取大楼已经有新风机组，经过新风管道送至专用空调上方回风口，经过恒温恒湿空调过滤并调整好温湿度后送至房间内。其它房间新风由大楼新风系统直接提供。7.6 机柜设计因为计算机机房内网络集成设备数量较多，轻易造成机房设备布局不协调和机房空间浪费。我们从机房整体布局进行考虑，对机房设备部分进行了具体设计。我们根据密集型机房进行设计，机房内全部为机柜设备，无设备调试桌，全部调试工作在终端室内完成。7.7 泄漏检测系统设计7.7.1 概述现代化机房有着众多精密设备和通讯、网络、配电系统线路，所以对其运行环境有着严格要求。水侵入是对机房严重侵害关键内容之一。因为机房内温湿度要求，大多机房均装有精密空调，液体渗漏情况时有发生。这就要求我们能够及早地发觉这些泄漏情况，正确判定泄漏位置，使之得到立即处理，确保机房设备安全稳定运行。针对上述情况，本方案我们首推美国RAYCHEM企业TRACETEK（瑞泰） 泄漏检测定位系统，该系统是高科技材料伟大结晶，是对水、油、酸、碱等多种液体进行泄漏检测、定位、报警专业化系统产品。7.7.2 系统特点：1、 结构合理、可靠性高1) 简便可靠操作方法误可调部件，不用编程。2) 决不忽略任一报警状态，也不会误报警。3) 无暴露金属结构，氟化物结构使得线缆耐腐蚀、强度高4) 质量可靠，获ISO9001认证。2、 简易操作1) 该简单易懂监测面板，清楚明确指示系统状态。2) 自我校正，不需模糊判定。3) 直接安装和更改，扩充组态能力强。4) 模块化设计，维护、替换方便。3、 快速检测、实时响应功效，使泄漏降低到最小危险程度。4、 定位精度高，误差小于0.1%5、 以微处理器为基础报警定位控制器在泄漏报警以后，可连续检测，而且在泄漏处有显著改变以后再次报警。可记忆查询多达512个历史事件。7.7.3 设计方案依据计算机机房实际情况，本方案泄漏检测关键针对计算机机房内专用空调及上下水管线来配置，用以检测空调机组下液体泄漏。方便发觉泄漏问题立即处理维护，确保机房设备正常运行。在恒温恒湿空调及上下水管路和房间内之间敷设一路传感线。在传感线和房间之间砌一道100mm高挡水坝，避免水流入机房内造成设备故障。挡水坝面刷乳胶漆作为防尘处理。7.7.4 漏水检测系统图7.7.5 系统配置1、TTC-1控制器2、TT1000型感应线3、TT-MLC-PC引出线4、TT-MET-PC终止端7.7.6 漏水检测系统测漏原理漏水检测系统原理图TT1000线缆碰到水泄漏，两根传感线缆导通(经过两根传感线及外层黑色导电聚合物及泄漏水)，电流270uA(恒流)经过泄漏处，因为两根传感线单位长度电阻值精密加工时被严格控制，依据欧姆定律，测出控制器泄漏处电压降，就可正确确定泄漏位置。V=IR=27010-6rLLL机房水害起源1、 机房再顶层屋面漏水；2、 机房在地层因为上下水管堵塞造成漏水；3、 机房内暖气系统造成漏水；4、 水冷系统设计不妥或损坏漏水；5、 空调系统排水管设计不妥或损坏漏水；6、 空调系统保温不好形成冷凝水。8. 机房建设综述前面章节是以机房内各个不一样系统进行整体设计，为让用户能对每个房间设计有整体感观。
