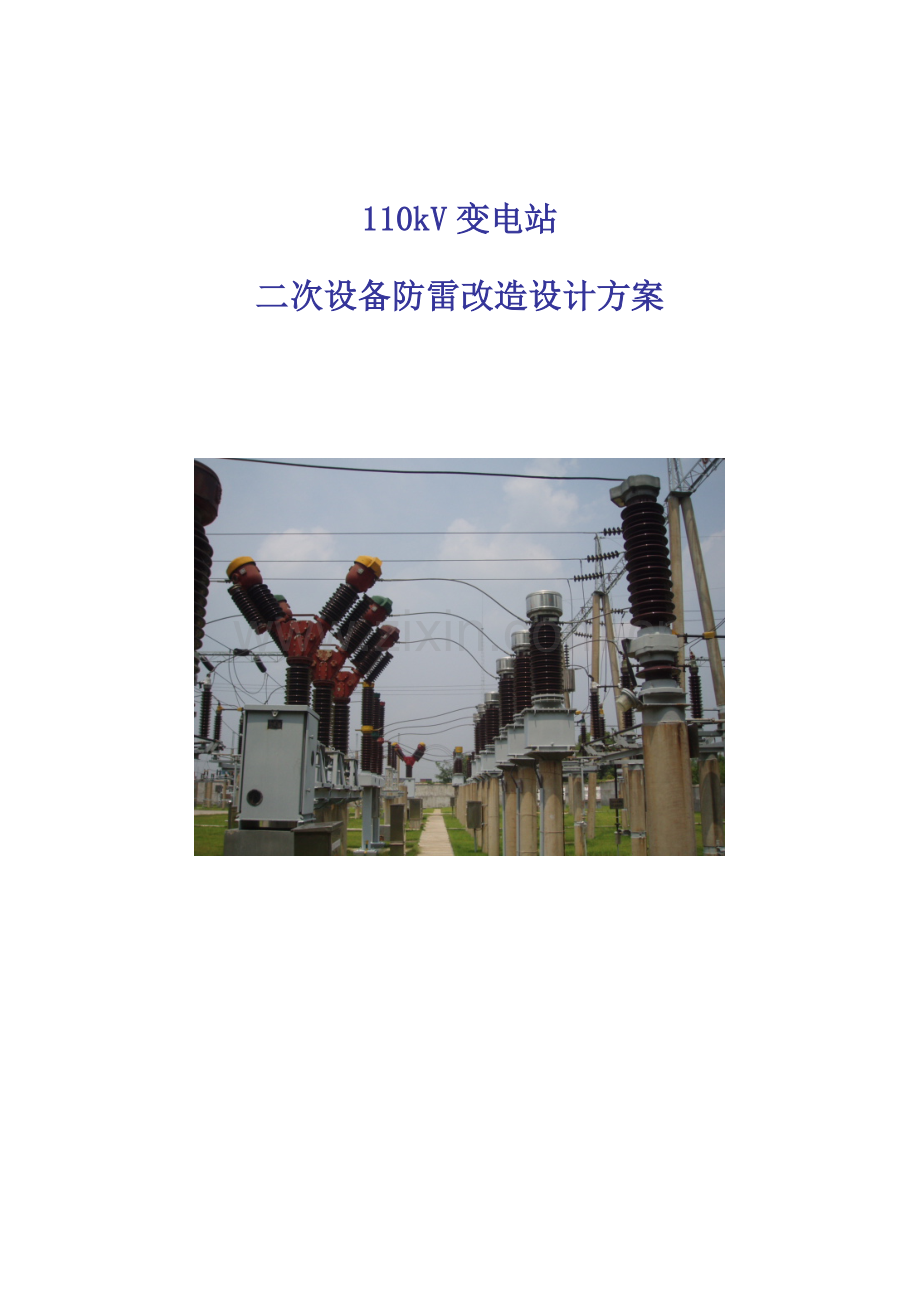

110kV变电站防雷改造专项方案.doc

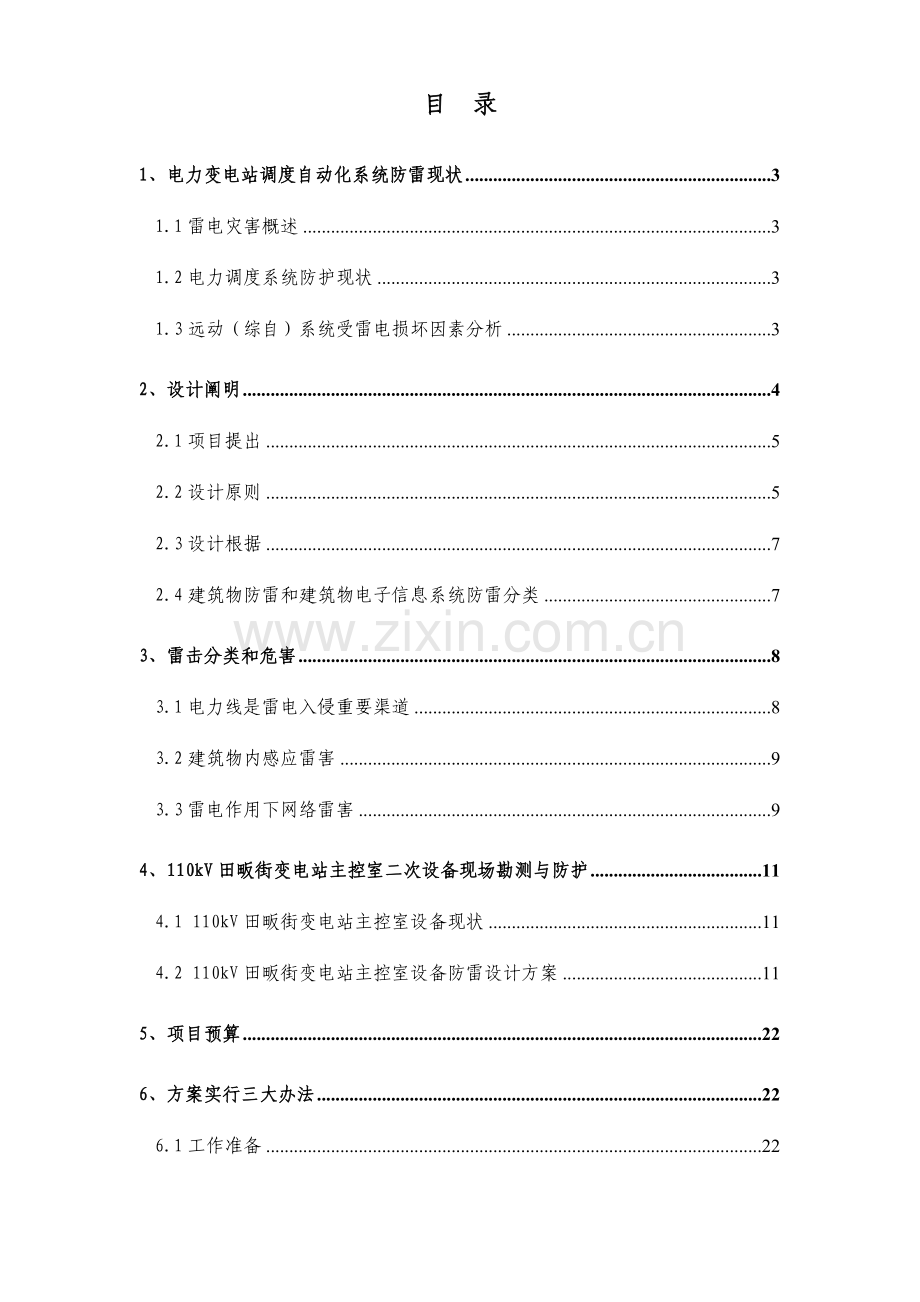

110kV变电站二次设备防雷改造设计方案目 录1、电力变电站调度自动化系统防雷现状31.1雷电灾害概述31.2电力调度系统防护现状31.3远动（综自）系统受雷电损坏因素分析32、设计阐明42.1项目提出52.2设计原则52.3设计根据72.4建筑物防雷和建筑物电子信息系统防雷分类73、雷击分类和危害83.1电力线是雷电入侵重要渠道83.2建筑物内感应雷害93.3雷电作用下网络雷害94、110kV田畈街变电站主控室二次设备现场勘测与防护114.1 110kV田畈街变电站主控室设备现状114.2 110kV田畈街变电站主控室设备防雷设计方案115、项目预算226、方案实行三大办法226.1工作准备226.2工作规定226.3三大办法237、售后服务承诺241、电力变电站调度自动化系统防雷现状1.1雷电灾害概述雷电灾害是“联合国国际减灾十年”发布最严重十种自然灾害之一。最新记录资料表白，雷电导致损失已经上升到自然灾害第三位。美国排名前1000名公司，平均每个公司每年因雷击损失20万美元 ，国内每年因雷击导致人员伤亡近万人，雷击导致财产损失预计在50100亿元左右。Xxx省当前广西平均年雷暴日近90天，频繁限度在全国列第二位，但由于当代化限度较高，雷击损失列全国第一位。1.2电力调度系统防护现状长期以来，供电部门设备防雷都是以防止雷电浪涌沿输电线路感应引起问题为主，人们普遍以为只要按照国家建筑物防雷设计规范做好变电站防雷办法，如安装好变电站防雷装置（避雷针、引下线、接地装置和均压环等），变电站内外所有防雷工作就“万事大吉”了。但随着变电站自动化限度提高，自动化系统电子化、集成化、智能化特别是数字网络技术发展，使得这些对浪涌较为敏感电路雷电承受能力进一步下降。当雷电击中变电站避雷针时，避雷针引下线就承担起了使雷击入侵电流入地释放作用，在雷击电流迅速由引下线导入大地时，瞬时间内在引下线上自上而下产生了强力变化磁场，处在这个强力变化磁场作用范畴内所有用电器、信号、电源及它们传播线路都因相对地切割了这个强力变化磁场磁力线而产生出感应高压，进而在与地线低电位之间产生电压差，从而迅速将用电设备击毁。这使得原先得到避雷针保护变电站、大楼，今天并不能对建筑物内人和设备进行有效保护。雷电和浪涌过电压成为电子时代一大公害。1.3远动（综自）系统受雷电损坏因素分析变电站均有比较完善防雷系统，因而雷电直击击中控制室内自动化设备也许性不大。但是，变电站内集中了计算机、GPS对时设备、交直流逆变电源以及网络设备等构成自动化系统，内部连接线路纵横交错、非常复杂，当雷击附近大地、架空线路和空中雷雨云放电时直接形成，或者由于静电及电磁感应形成冲击过电压，就也许通过与之相连电源线路、信号线路或接地系统，穿过各种接口，以传导、耦合、辐射等形式，侵入自动化系统并酿成严重干扰或事故。1.3.1电源线引入雷电雷电引起瞬时高电压，如果不加遏制，直接由电源线引入自动化系统，会影响其电源模块正常工作，使各功能模块工作电压升高而导致工作不正常，严重时甚至会损坏模块，烧坏元器件。1.3.2通信线引入雷电由雷电引起通信线两端设备之间电位差直接作用于相对脆弱串行通信口，会损坏自动化系统及与其通信设备串行口，严重时会损坏整个功能板。1.3.3二次电缆引入雷电直接与一次设备相连二次连接电缆感生感应过电压作用于自动化设备各隔离板，击穿隔离板输入隔离器件，导致装置板件损坏。1.3.4接地不规范由于接地不规范，不同接地点之间遭雷电侵入时易形成较高电位差，产生电磁干扰会影响自动化系统运营，损坏装置模板；同步，雷电引起地电位升高，亦通过设备接地线引入自动化系统，此过电压同样会损坏各种功能模板。每年68月份雷雨季节，变电站都发生多次雷电损坏自动化系统设备、中断自动化系统运营事故，不但导致较大直接和间接经济损失，还给自动化维护工作带来很大麻烦。因而，只有较好地解决变电站自动化系统防雷击损坏问题，才干保证电网安全运营。2、设计阐明当前各种先进卫星通信、保护监控、计算机系统和测量等电子设备产品更加广泛地应用于国内电力行业中，特别在电力变电站这样设备高度集中地方，具有大量微电子仪器设备，这些设备大大提高了国内电力行业整体自动化水平，对国计民生有着至关重要意义。但另一方面，这些微电子仪器设备普遍存在着绝缘强度低，过电压耐受能力差等致命弱点，一旦遭受雷击过压冲击，轻则导致这些电子系统运营中断，设备永久性损坏，更重要是这些系统所承负那些须实时运营后续工作中断和瘫痪，所导致不可预计直接与间接影响和巨大经济损失，特别对于电力变电系统此类国家重要枢纽，更为重要。为此，咱们以为对核心系统和设备进行防雷害和过电压保护，不但是必要，并且是必要实行。2.1项目提出通过在110kV田畈街变电站主控室现场实地考察，针对变电站二次设备近年运营及在雷电季节性安全隐患存在问题、对防雷与防雷电电磁脉冲危害，建议采用“防雷加固、地线优化”对策。重要涉及如下几种方面：l 重点解决二次系统交流380V/220V电源保护；l 重点解决二次系统直流220V电源保护；l 重点解决二次系统数据传播I/O端口保护；l 重点解决通信系统模仿线路端口保护；l 重点解决自动化系统GPS端口保护；为使电力调度通信设备运营安全，有效减少感应雷电与雷电电磁脉冲危害。使调度中心终端设备保持全天侯工作，对雷电灾害这种突发事件发生可监测、有预案和应急办法，防雷加固合理得当，减少由雷电引起危害，保证人身生命和财产安全。通过我公司设计、安装防雷装置通信设备运营将更安全、更可靠。同步咱们感谢供电局各位领导所予以咱们指引和展示咱们自己实力机会，咱们将竭诚依照防护现场实际基本环境状况，及拟进行保护工艺设备状况规定，本着“经济、实用、高原则、高起点、高可靠性”原则，为贵处做出初步设计方案，供各位领导和工程师评审。2.2设计原则由于雷电防护是一种多学科系统工程，防雷工程系统设计、电涌保护器选型、安装、维护对所保护设备关系重大，对业务正常运营具备非常重要作用。因而，防雷保护系统设计应具备先进性、可靠性、易维护性和经济合理性。防雷工程设计及保护器件选取应遵从如下原则：1）客户利益原则无论防护工程大小，防护设备数量选用多少都应以顾客对安全盼望值为原则，以顾客需求为宗旨。本着务实，实用有效思想，以科学严谨态度，充分考虑顾客设备可扩展性，通过互相间深层次技术交流和沟通，达到目的一致性，使其双赢。2）安全、可靠性原则防雷工程设计应一方面考虑问题就是科学性、合理性、安全性和可靠性。在防雷工程设计中防护产品应是成熟可靠产品。变电站远动控制（综合自动化）设备是电力调度与电网控制核心设备，对人民生活与生产息息有关，任何时刻系统故障均有也许给顾客带来不可预计损失,以及有关社会影响。这就规定系统具备高度可靠性。如何提高系统可靠性是防雷工程师必要关注首要问题。因而，防雷产品满足如下规定：a. 满足系统正常运营，系统传播无损耗和衰减，不浮现“乱套”或“暂乱套”；b. 满足在规定技术条件下防感应雷、防浪涌过电压冲击，且能自动复位；c. 防护器件失效或损坏时，产品具备声光报警或遥讯接口、自动脱扣装置；d. 防护器件失效或损坏时，可在线热维护（热插拔），故障解决不必停机；3）先进性原则 采用当今国内、国际上最先进和成熟工业设计技术，使系统可以最大限度地适应此后技术发展变化和业务发展变化需要。从国家电力及电力通信发展来看，系统总体设计先进性原则，重要体当前如下几种方面：防雷系统设计考虑电力系统基本设施及装备特点，对高压输变电网、电力调度控制网和电力通信网开放体系构造中强电设备、弱电设备安全接地系统兼容性和协调性；防护设计中梯度性；采用产品技术应当是有效，可扩充，能满足此后日益扩充需要。4）实用性原则 本着安全最大化原则，配备防雷保护系统投入与安全盼望值成正比，投入所带来经济效益是明显，能减少每年运营维护费用、提高和延长设备工作时间、避免雷电灾害或重大事故导致重大经济损失，为顾客系统设备增值，有效保护顾客了投资，保证整个系统对的运营；实用性就是可以最大限度地满足顾客需要，从实际应用角度来看,这个性能更加重要。5）开放性，可扩充、可维护性原则 防雷保护技术是不断发展变化，为了保证顾客投资，所选产品必要满足行业关于技术原则；符合国家或国际关于原则。这样才干对电力网络将来发展提供保证。由于系统雷电防护设计是一项系统工程，那么从系统论角度上讲，系统构造越合理，系统各个部份（要素）之间有机结合就越合理，互相之间作用就越协调，从而才干使整个系统在总体上达到最佳运营状态。2.3设计根据Q/GD001 1122.03-广西电网公司变电站二次系统防雷接地规范SDJ 2-92 变电所设计技术规程GB/T15153-1994 远动设备及系统工作条件环境条件及电源GB/T13729-1992 远动终端通用技术条件GB501269-1992 电气装置安装工程接地装置施工及验收规范GB50057-94() 建筑物防雷设计规范GB50343- 建筑物电子信息系统防雷技术规范GB18802.1- 低压配电系统用电涌保护器GB18802.2- 电信和信号网络冲击保护装置GA173- 计算机信息系统防雷保安器GA267- 计算机信息系统防雷电电磁脉冲安全保护规程IEC102411990建筑防雷IE131211995雷电电磁脉冲防护通则2.4建筑物防雷和建筑物电子信息系统防雷分类变电站划为第一类防雷建筑物，建筑物内远动控制（综合自动化）设备、通信设备防雷应划为A级防雷保护。其防护办法应有：直击雷防护、側击雷防护、雷电浪涌入侵防护、雷击电磁脉冲防护和等电位联接办法。3、雷击分类和危害防护雷电灾害工作第一步就是一方面应确认雷害侵入所保护系统各种途径，在这个基本上，根据系统防雷科学理论和咱们丰富防雷设计安装经验，采用相应防护办法，进行有针对性防护，从而达到在雷电入侵时可以保障系统安全运营目。为此，一方面对于电力变电站雷电入侵和危害，咱们分别从如下几点进行分析：3.1电力线是雷电入侵重要渠道n 雷电远点袭击电力线国内电力线输电方式是由发电厂通过升压变压器升压后，输电至降压变压器，经降压变压器输出给顾客。由于国内电压基本波形是每秒50Hz正弦波形曲线，在电力线上形成每秒50次交变磁场。如遇雷害发生时，在雷电未击穿大气时，将呈现出高压电场形式。依照电学基本原理，磁场与电场之间是互相共存可逆变化，那么，雷击高压电场通过静电吸取原理，向大地方向运动。雷电一方面击在电力线上，并从电力线负载保护地线入地释放，这样就击穿了设备。在高压线上体现为击穿变压器绝缘，在变压器低压端与负载连线上遭雷击，损失是用电设备。为此，在选取保护器时，一方面考虑远点雷击。n 雷电近点电力线侵入所谓雷电近点袭击电力线，事实上是雷电袭击被保护设备所在建筑物避雷针或金属屋面（区域管制中心主楼为金属屋面），从而引起雷电电磁脉冲保护问题。雷电打在建筑物避雷装置上，按照GB5005794建筑物防雷设计规范规定，定义建筑物接闪电能力为波形10350mS，雷击电流为150KA。避雷针引下线由于线路电感作用，IEC61312定义最多只能将50电流引入大地。也就是说，10350mS直击雷引下线只能引下50%电流，余下电流将通过电力线屏蔽槽、水管、暖气管、金属门窗等与地面有连接金属物质联合引雷，但也只引下少某些雷电流，余下总电流25在大楼流窜至UPS输入输出负载电源线、局域网线、各类信号线等。成果将击穿UPS输出对地线和输入对地线端、终端设备电源对逻辑地线、网口对逻辑地线等。n 错相位雷害美国空军电磁兼容手册中，描述雷电发生时用肉眼可辨认闪电为一组雷击，每次不少于26个雷，它有大小和发生先后区别，如果一种高能量雷打在一条相线上，而另一种低能量雷打在另一条相线上，线线之间就会产生一种电压差，侵入设备。这种侵害设备现象，称错相位雷击，又称雷电二次破坏。小结：堵死雷电由电力线入侵电子设备，应当从远点雷击、近点雷击和错相位雷击三种雷击现象入手，实行全方位保护，才干在发生雷击时，有效保护设备。3.2建筑物内感应雷害雷电击在建筑物避雷针或金属屋面上，由避雷针或金属屋面通过引下线，将雷电流泄放大地，引下线自上而下产生一种变化旋转迅速运动磁场，建筑物内电源线、网络线等相对切割磁力线，产生感应高压并沿线路传播击毁设备。建筑物内感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统危害最大，据记录资料显示，微电子设备遭雷击损坏，80%以上是由感应雷击引起。以变电站为例，避雷针引下线或主钢筋距机房约10米，假设机房为77m2。Di=75KA dt=10mS则感应高压U21077Ln 5571V由此可知由雷电产生感应电压无孔不入，它可以危及机房内所有用电设备，感应雷能量虽小，但电压较高。因此，对感应雷害防护，应当是全面防护。3.3雷电作用下网络雷害n 广域网络普通讲，广域网络普通不遭受直击雷破坏，1mm2铜线遭受10KA雷电袭击，它自身就断了。因此，广域网雷害重要是感应雷害，击穿方式为线对线和线对机壳（地）。在GA173-1998计算机信息系统防雷保安器原则中，广域网保护最大雷电流为5KA，连接广域网普通有如下几类，一类是DDN专线，一类是ISDN专线，一类是帧中继以及微波通讯方式 。对于专线接受端口，它耐压应为5倍工作电压，即Vdc25V，传播速率不大于等于2M，插入保护器，使之在雷电作用下，短路保护5KA电流，而端口残压不大于25V；而对于话线备份来说，它工作电压为48V加93V振铃电压共计175V，插入保护器，保护器启动电压185V，残留电压不大于Vdc330V，由于调制解调器耐压为Vdc330V。保护模式为线对地和线对线，广域网遭受雷击概率较大，普通在28左右。n 局域网在局域网传播电缆中，经常采用UTP电缆，UTP电缆4对线中两对线（1-2，3-6线对）一对线接受一线发送，采用RJ45接口方式。既然局域网电缆采用RJ45型是一收一发，那么，就应按两对线进行雷电保护。咱们做过一次实验，在一条连接服务器网线旁边，约距网线0.5米处，采用雷击发生器对网线0.5米处一条金属线发射雷电流。由小到大，发射电流为10KA，周边磁场污染了网线，瞬间服务器端口、芯片被击穿，这时，示波器记忆感应高压为100V。在变电站综合布线中，施工人员为了布线工程美观美丽，把诸多网线放在墙壁内，没有考虑对UTP电缆屏蔽解决，一旦建筑物某些钢筋泄放雷击电流都将引起感应高压，从而击毁设备。此外，对于网络系统，由于雷电引起电磁脉冲，在机房内产生3Gs变化电磁场，必然引起网卡端口芯片烧毁。n 综合布线从防雷角度上考虑，布线一定要明确表达：(1)电源线不要与网络线同槽架设，数据插座与电源插座保持一定距离；(2)广域网线缆不要与局域网线缆同槽架设；(3)网线与墙壁布置时，有条件应远距离安装；(4)屏蔽槽有厚度规定，并规定两点接地。n 雷电高压反击雷电袭击建筑物避雷针、金属顶面、女儿墙避雷带，由引下线将雷电流引入大地，由于大地电阻存在，雷电电荷不能迅速所有与大地负电荷中和，必然引起局部地电位升高，这种反击电压少则数千伏，多则数万伏，直接烧坏用电器绝缘某些。此外一点值得非常注意是：防雷概念不但仅是对雷电灾害防护，尚有由于大型设备起停，切投等引起电网波动，而产生浪涌过电压是当前电子系统最大威胁，其危害比例绝对高于自然雷击比例。雷电过电压，浪涌过电压，均归于瞬态过电压（瞬态浪涌电流）范畴之内。在通过详细分析了雷害入侵被保护系统各种途径后，咱们得出结论是：防雷保护设计工作不是简朴避雷设施安装和堆砌，而是一项规定高、难度大系统工程，涉及多方面因素。为此咱们设计指引思想主旨是，本着“经济、实用、高原则严规定、高起点、高可靠性”原则，在遵循执行国家关于原则，国家关于行业原则基本上，还参照和引入IEC国际电工委员会关于防雷技术原则规定，以期达到更好防护效果。4、110kV田畈街变电站主控室二次设备现场勘测与防护4.1 110kV田畈街变电站主控室设备现状在对景德镇供电局所属110kV田畈街变电站主控室现场勘测中，重要针对控制室内二次设备各屏柜中设备进行防护。1、 110kV田畈街变电站主控室内二次设备电源供电系统，没有做好相应防感应雷办法，需要进行防雷设计，配备合理电源防雷器。2、 110kV田畈街变电站主控室内通讯及远动设备，没有做好相应防感应雷办法，需要进行防雷设计，配备合理信号防雷器。3、 110kV田畈街变电站主控室内载波通讯天馈线路，没有做好相应防感应雷办法，需要进行防雷设计，配备合理天馈防雷器。4.2 110kV田畈街变电站主控室设备防雷设计方案4.2.1主控室交直流电源某些雷电防护第一级：站用交流所用电柜（一）、（二）110kV田畈街变电站主控室内二次设备采用站用交流电供电方式，三相电源从站用变变低交流屏引入，没有采用过电流、过电压保护。现场勘测站内站用变交流屏共有两组电源输入，因属于站内供电系统输入端，应作为首级防护，加装大通流容量开关限压型三相电源电涌保护器（TB120-385/4）2套，并在其前端串接100A三相空气开关，以便于电涌保护器后来更换和防止损坏而导致短路。安装位置如下图所示意；产品型号：TB120-385/4保护模式：共模 保护级别：B级 额定通流容量：60kA 最大通流量：120kA保护水平（残压）：2500V 响应时间：25ns 连接方式：并联 安装方式：OT35导轨安装第二级：直流充电屏在主控室直流充电屏供交流电源，因而在输出端安装直流电源电涌保护器（TB80-385/4）共1套为C级防护，并在其前端串接63A单相空气开关，以便于电涌保护器后来更换和损坏而导致短路。产品型号：TB80-385/4保护模式：共模 保护级别：B级 最大通流容量：80kA 保护水平（残压）：V 响应时间：25ns 连接方式：并联 安装方式：OT35导轨安装第二级：UPS电源屏UPS，为主控制室内各二次设备提供AC220V交流电源，因而在UPS电源柜交流电源输入端安装三相交流电源电涌保护器（TC40-385/4）1套，作为C级防护，并在其前端串接32A三相空气开关，以便于电涌保护器后来更换和损坏而导致短路。在室外110kV开关场检修电源箱、主变检修电源箱，分别加装三相交流电源电涌保护器（TC40-385/4）1套，共计3套。产品型号：TC40-385/4保护模式：共模 保护级别：B级 最大通流容量：40kA 保护水平（残压）：1800V 响应时间：25ns 连接方式：并联 安装方式：OT35导轨安装第三级：直流馈线屏直流馈线柜直流母线，为室内各二次设备提供DC220V直流电源，因而在直流馈电柜直流母线上安装直流电源电涌保护器（TC20-230/2DC）1套，作为C级防护，并在其前端串接32A单相空气开关，以便于电涌保护器后来更换和损坏而导致短路。 产品型号：TC20-230/2DC 保护模式：共模 保护级别：C级 保护水平（残压）：800V 最大通流容量：20kA（8/20S） 响应时间：25ns 连接方式：并联 安装方式：OT35导轨安装主控室各保护测控屏在主控室内#1、#2主变保护测控柜工作电源和操作电源、远动公用测控柜、35kV 线路保护测控柜、10kV合闸电源、10kV合闸电源、10kV装置电源、10kV工作电源、逆变器电源、电能量IES-ESDDC220V直流电源，在输入端安装直流电源电涌保护器（TC20-230/2DC）共12套为C级防护，并在其前端串接32A单相空气开关，以便于电涌保护器后来更换和损坏而导致短路。在逆变电源装置单相交流输入端，加装TC40-385/2单相交流电涌保护器1套。产品型号：TC40-385/2 保护级别：C级 保护水平（残压）：1500V 最大通流容量：40kA（8/20S） 响应时间：25ns 连接方式：并联 安装方式：OT35导轨安装 PT二次回路绕组防雷保护在110kV电压互感器二次绕组就地端子箱中性点处，安装PT二次绕组中性点防雷器TB40-800,将原有氧化锌避雷器更换，共1套。产 品 型 号TB40-800TB40-720最大持续运营电压Uc800720直流启动电压DC1400V 1280V交流启动电压AC1000V 900V标称通流量In（8/20s）20kA20kA最大通流量Imax（8/20s）40kA40kA保护水平Up(5kA)2500V 2300V响 应 时 间Ta25ns25ns接入方式串联串联在35kV、，10kV、电压互感器二次绕组就地端子箱中性点处，安装PT二次绕组中性点防雷器TB40-720,将原有击穿保险更换，共2套。第三级:主控室监控后台主控室后台微机设备所采用是单相交流供电方式，为了防止雷电侵入，应把后台普通插座更换为单相电源防雷插座（TD106）4套、进行末级电源防护。产 品 型 号：TD106最大持续电压(Uc)： 385V标称通流量；（8/20）10kA防护电压：(Up) 0.8kV响应时间：(Ta) 25ns告警方式：灯光4.2.2 主控室自动化信号通信雷电防护（1）主控室远动公用测控柜设备通信总线端、后台机网络接口、#1、#2主变测控屏、田畈线路测控屏以太网络接口，安装数字信号浪涌保护器型号（TN-RJ45），共8套。产 品 型 号：TN-RJ45额定电压Un：5V最大持续电压(Uc)：6.8V额定放电电流（8/20s脉冲）：2.5 kA最大放电电流（8/20s脉冲）：5kA最大传播速率：2M响应时间Ta：1ns在通讯网络互换机端口，加装集成24口集成网络信号电涌保护器，共2套。产 品 型 号：TN-RJ45 24E100额定电压Un：5V最大持续电压(Uc)：6V额定放电电流（8/20s脉冲）：2.5 kA最大放电电流（8/20s脉冲）：5kA最大传播速率：2M响应时间Ta：1ns（2）在主控室载波通讯同步时钟系统没有采用雷电过电压防护，为防止该线路感应雷电流损坏后级设备，需要在远动通信柜卫星对时系统天馈线路进线处串联（型号：TR-BNC）天馈电涌保护器1套。产 品 型 号：TR-BNC额定放电电流（8/20s脉冲）：10kA最大放电电流（8/20s脉冲）：15kA保护水平（In时）Up：500V插入损耗AE ：0.2 dB驻波比：1.2特性阻抗R：50响应时间Ta：1ns传播功率：60W（3）在主控室远动模仿通道增长数字信号浪涌保护器型号（TU-24）3套。产品型号：TU-24标称放电电流（8/20s脉冲）：5kA保护水平（In时）线-线 100 V 线-地 650V响应时间Ta：1ns（4）在主控室同步时钟系统没有采用雷电过电压防护，为防止该线路感应雷电流损坏后级设备，需要在远动通信柜卫星对时系统串口串联安装（TS-D9）数据信号保护器1套。产品型号：TS-D9额定放电电流（8/20s脉冲）：2.5kA最大放电电流（8/20s脉冲）：5kA保护水平（In时）线-线 15V/30V线-地 650V (5)在后台机MODEOM和电话线处，在进线端加装信号电涌保护器TT-RJ11/110,共2套，对后台机内外音频信号线进行防护。产 品 型 号：TT-RJ11/110额定放电电流（8/20s脉冲）：5kA最大放电电流（8/20s脉冲）：10kA保护水平（In时）线-线 350V线-地 650V响应时间Ta：1ns4.2.3主控室雷电智能监测仪应用直流充电屏，由于前面一级SPD保护，雷电等浪涌过电压已变小，但是剩余浪涌依然对设备导致巨大伤害，甚至伤及人身安全，需要配备放电电流为40kASPD作为后续保护。在安装雷电智能监测仪后，可直观监测出三相电压电压状况，零地电压漂移问题，通过对雷电等浪涌过电压记录数据分析，可以分析出前级SPD动作剩余浪涌幅值、该处安装浪涌保护器与否适合，容量与否匹配，通过对浪涌时间记录，还可以分析出系统内，除了雷电过电压，系统内浪涌过电压发生频繁限度，进而对设备提出更好规定。安装在直流充电屏SPD状态也实时得到监测，在SPD承受了过度雷击等浪涌电流而故障后，监测软件能立即以红灯形式告警，提示更换，直流充电屏等也得到最大化保护。安装：采集器安装在SPD接地线上，监测仪主机就近安装在采集器附近。4.2.4 产品配备表序号产品名称型号规格单位数量备 注1三相电源电涌保护器(第一级)TB120-385/4套22三相电源电涌保护器(第二级)TB80-385/4套13三相电源电涌保护器(第三级)TC40-385/4套34单相电源电涌保护器TC40-385/2套15直流电源电涌保护器(20KV)TC20-230/2DC套136PT二次绕组中性点防雷器(110KV线路)TC40-800套17PT二次绕组中性点防雷器(35KV/10KV线路)TC40-720套28电源防雷插座TD106套49三相空气开关100A/3P套210三相空气开关63A/3P套311单相空气开关32A/2P套1412通道信号电涌保护器(24V)TU-24支313网络信号电涌保护器TN-RJ45支814集成网络信号电涌保护器TN-RJ45 24E100套215天馈电涌保护器TR-BNC支116DB信号电涌保护器TS-D9支117音频信号电涌保护器TT-RJ11/110支218雷电智能监测仪主机PD A385/80N1套119雷电智能监测仪接受机PD A385/80N2套120雷电智能监测仪软件系统PD A385/80N3套121安装导轨35mm条2022电源线BVR-16mm2米120黄、绿、红、蓝各30m23电源线BVR-25mm2米30黄绿相间24电源线BVR-4mm2米100红、蓝各50m25电源线BVR-6mm2米50黄绿相间26铜线耳25mm2个6027铜线耳6mm2米1005、项目预算另有附表。6、方案实行三大办法6.1工作准备为保证工作顺利安全进行，我公司结合有关资料，依照现场施工环境，研讨给对方提出此方案，并进行施工准备。6.2工作规定我公司在安装防雷设备期间，严格遵守电业安全工作规程、广西电网公司变电站二次系统防雷接地规范和其他规程、规定、保证人身、设备安全和工程质量。6.3三大办法1、组织办法在防雷施工工程中，认真贯彻“三无”工作有关规定，严格执行工作票（派工单）制度、工作允许制度、工作监护制度和工作间断、转移和终结制度。2、技术办法1）厂方进入机房之前向对方拟定机房内规章制度。2）厂方进入机房后仔细观测机房内部布局。3）厂方向对方确认防雷器安装位置。4）厂方准备工具，保持现场清洁。5）厂方等局方告知安装后进行施工。6）厂方需在机柜内打孔，要动机房设备要通过局方允许。7）厂方产品固定后等局方告知断电后再进行接线。8）安装后施工人员用三用表拟定有无短接，再让局方拟定后通电。9）厂方收拾好工具，打扫机房卫生。3、安全办法1）施工期间工作负责人必要对施工人员进行监护。2）严格遵守电业安全工作规程。3）对当天施工任务，现场施工负责人向施工人员交代现场安全和其她注意事项。严格执行原则化作业指引程序。4）认真贯彻“三无”工作有关规定，履行工作票制度、派工单制度和工作允许制度，严格执行并对工作内容进行危险点分析和贯彻控制办法。5）电缆绑扎时不能损坏其她电缆。6）现场使用电烙铁焊接时，必要做好防火办法，不能引起火灾和伤及其他电缆。7）现场使用锯工，加工安装时必要远离屏柜。8）移动电缆盖板时，注意轻拿轻放，必要保证相邻设备安全运营。同步别误碰运营中设备。9）装螺母螺钉时必要采用磁性工具，防止螺母螺钉遗落导致事故隐患。10）认真贯彻安全生产法，贯彻安全第一，防止为安全方针。11）电气设备连接前关掉工作电源。12）在新设备切入设备过程中，设备专业人员对厂家人员进行全过程监护。7、售后服务承诺为了充分满足客户需要，减少雷击灾害，保证设施设备安全运营，为客户提供零风险解决方案，我公司将以优质服务，快捷响应，优良技术保证严格贯彻执行国家关于技术法规，现郑重做出如下服务承诺： 1. 严格执行合同商定按期交货，并提供所有技术文献。 2. 我公司指定专人负责售后服务所有工作，在正常工作或非正常工作时间内 24小时内均能告知我方指定专人。在接到故障告知后，我公司技术维护工程师保证在6小时内到达现场，对故障进行分析并排除。 3.我公司设有 24小时热线（xxxxxx） 值班电话，接到故障告知后，在2小时内提出解决方案。 4.我公司采用面对面技术交流，设备安装现场指引及维护检测演示并提供咱们培训筹划和课程大纲，提供关于培训教材及电子文档，并派专业工程师进行授课。 5.我公司为买方维护部门制定产品维护手册，并可依照招标方需要组织防雷技术讲座，以及提供防雷技术培训服务。 6.我公司针对间歇性故障致使系统无法正常稳定运营，而一时又无法查明因素，气象条件容许状况下（短时间无雷击预报），可采用将防雷设备脱离系统，根据运营原始登记表对设备进行故障分析和故障排除或及时更换新设备使致故障完全消失。 7.系统终验证书订立后开始进入为期三年系统质保期，质保期内卖方负责修理和更换有问题硬件、软件，凡修理或更换部件，保修期内某个设备或部件修理次数合计达到三次，则该设备或部件需予以更换。 8.初、终验收时测试和验收所产生费用均有卖方承担。 9.发生雷击事故后，我公司会协助买方进行事故分析和善后解决。 10.在辨认和拟定需求之后按照 IEC/DL行业原则和公司原则，为您进行设计、制造、包装及安装。 11.我公司在设备指定质保期三年内，保证每年进行两次顾客巡访，并在每季度进行电话询访和质量跟踪。对不符合规定设备安装使用环境条件提出合理化整治意见，我公司将建立每台设备运营跟踪登记表并在每年一次交流中互换信息。 12.我公司采用每站巡检或重点区抽检（本地区当年雷暴频度强烈状况下）方案。方案根据本地气象台数据，拟定咱们巡检筹划和路线图。 13.我公司对所售出产品在中华人民共和国人民财产保险公司购买了责任保险，并对因产品质量问题等投标方因素导致直接经济损失承担相应补偿责任。 14.我公司在全国范畴内设立办事处，各办事处随时为您进行耐心征询和服务，深圳 24小时服务热线电话为： 。 深圳市中鹏电子有限公司09月附录：安装示意图
