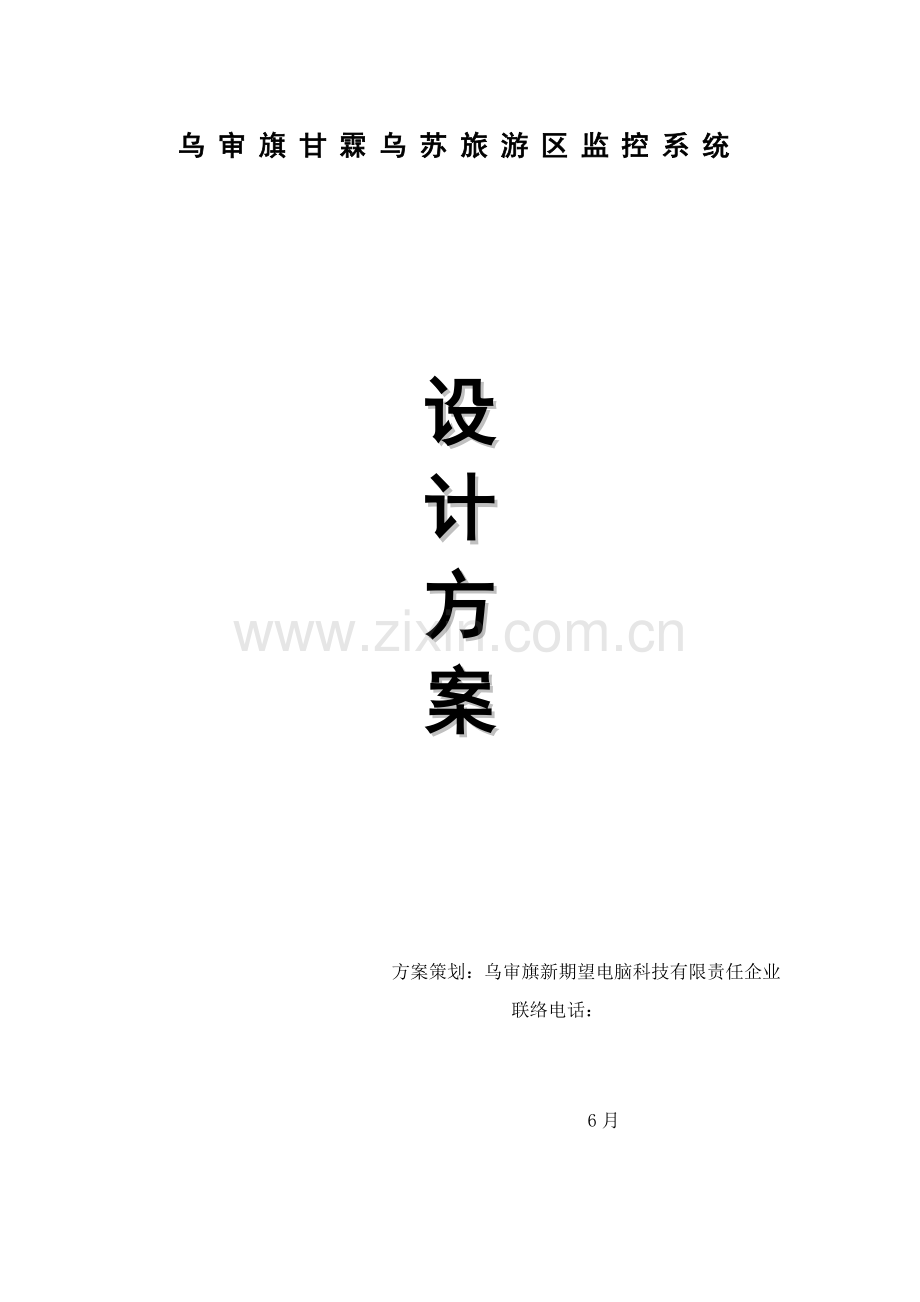

乌审旗甘霖乌苏旅游区监控系统

设
计
方
案

方案策划：乌审旗新期望电脑科技有限责任企业
联络电话：

6月

目 录

一、概述 2
二、需求分析 3
三、统设计依据 4
四、统设计基础标准 4
五、系统结构 6
六、 系统关键功效 6
6.1、 多画面监视 7
6.2、 录像和回放 8
6.3、视频备份和图像备份 8
6.4 、远程控制 9
6.5、 远程配置 9
6.6、前端设备功效 9
6.7、中心设备功效 9
七、方案设计 10
7.1、前端设备安装设计 10
7.3、中心设计 10
7.4、线路设计 11
7.5、电源设计 11
八、关键设备性能参数 11
九、施工计划 11
十、完工和验收 18
十一、服务计划 18
11、1、文档资料 18
11、2、服务体系 19
11.3、保修 19
11.4、技术支持内容 19
十二、设备清单及报价 错误！未定义书签。

一、概述
伴随现代社会经济不停发展，大家生活水平不停提升，旅游风景区逐步受到大家关注，给大家提供了休闲、娱乐好场所。
　　但旅游区安全隐患也给大家带来了一丝忧虑。尤其是假期时间因为旅游人员流量大、车流量多，所以为旅游区内安全防范带来很大难度。目前安全管理工作全部由旅游区管理人员完成，人员配置及工作量无法在短时间处理。
为给每一位旅游者提供一个美好休闲娱乐环境，采取稳定可靠视频监控系统能够实现对各个景点安全、科学、有效管理，对旅游区现场实施全天候、全方位二十四小时监控及人员流动统计，达成加强现场监督和安全管理，提升服务质量目标，使工作管理愈加规范化、科学化、正确化、智能化、信息化，为旅游区安全工作做好有力保障。
关键词：安全隐患、安全防范、视频监控
二：景区普遍存在安全隐患
对于旅游者来说,旅游景区安全是提升游客满意度关键确保。依据马斯洛需求层次理论,安全需要是仅次于生理需求基础需求。①游客安全意识差、安全行为差。旅游本质决定了旅游者以追求精神愉悦和放松为特征和目标,这就造成游客出游关键动机是放松休闲、逃避世俗环境到人迹罕见处。这些出游动机更多反应了游客轻易留连于娱乐项目之间而在精神上放松了警惕,行为上放纵游玩以期取得自由目标,这些全部为旅游安全隐患变为现实,提供了温床及恣意扩大空间,如烟头随意扔弃、干旱季节里野炊、野外烧烤等行为引发山林大火等。②安全体系不完善。中国大多数旅游景区还没有建立起完善安全体系,缺乏必备安全防护设施,也不能把安全管理工作落实到日常管理中,如不按标准要求进行安装、试车和检验就投入运行;旅游设施老化,操作失误等人为原因造成旅游安全事故层出不穷。
三：为景区安装监控系统必需性。
为维安全平稳游览秩序，确保游客生命安全、风景园林资源安全，不发生重大恶性案件、重大火灾、重大安全责任事故、影响社会稳定群体性事件;严格实施国家相关园林风景名胜区法规规章，依法保护、建设、管理园林风景名胜资源，立即发觉和处理损害自然和人文景物行为等。为景区穿上一套“视频监控系统”有效提升游客安全，震慑犯罪分子，降低事故发生。
二、需求分析
l 售票处售票情况进行监控并统计；
l 对进入各岛屿游客行为进行统计；
l 对水上娱乐人员安全及行为统计；
l 对水库周围及各水域周围情况统计；
l 办公、餐饮、停车场等关键场所监控和统计；

三、统设计依据
《安全防范工程程序和要求》（GA/T75-94）
《工业电视系统工程设计规范》（GBJ115-87）
《民用建筑电器设计规范》（JGJ/T16-92）
《安全防范系统通用图形符号》（GA/T71-）
《安全防范系统验收规则》（GA308-）
《视频安防系统技术要求》（GB/T367-）
《安全防范工程技术规范》 （GB 50348-）
《民用闭路电视监控系统工程技术规范》 （GB50198-94）
《音频、视频及类似电子设备安全要求》 （GB8898-）
甲方对该项目标要求

四、统设计基础标准
监控系统工程总体设计和实施，应依据公安各级部门实际情况和保安工作实际需要，消化吸收中国外优异经验和技术，立足中国、安全可靠、节简实用、便于管理维护。
4.1 实用性
在建设之前，要做好充足需求调研。设计合理，结构简单，功效完备，切合实际，能有效提升工作效率，满足保安业务工作需求。
4.2 扩展性
采取结构化设计，系统规模和功效易于扩充，系统配套软件含有升级能力。
4.3 经济性
在满足系统功效及性能要求前提下，尽可能降低系统建设成本。采取经济实用技术和设备，利用现有设备和资源，综合考虑系统建设、升级和维护费用，不盲目投入。建设经费不足地域，应先关键、后通常，分期投入、分期建设。
4.4 易操作性
提供清楚、简练、友好汉字操作界面，操控简便、灵活，易学易用，便于管理和维护，有较强容错和系统恢复能力。
4.5 立即性
能将突发事件现场图像、数据立即地传输到受理中心。
4.6 安全性
对系统采取必需安全保护方法，预防病毒感染、黑客攻击，防雷击、过载、断电和人为破坏，含有高度安全和保密性。
4.7 规范性
控制协议、编解码协议、接口协议、视频文件格式、传输协议等应符合相关国家标准、行业标准和公安部颁布技术规范。
4.8 可靠性
采取成熟、稳定和通用技术和设备，关键部分应有备份、冗余方法，能够确保系统长久稳定运行。
4.9 可维护性
系统应含有自检、故障诊疗及故障弱化功效，在出现故障时，应能得到立即、快速维护。

五、系统结构

六、 系统关键功效
本着系统既要优异、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最好目标。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大程度地发挥智能管理作用，发明安全、健康、舒适宜人和能提升工作效率优良环境，节省能源，并降低维护人员。依据本项目标环境需要,并接合功效需求建立本项目闭路电视监控，
系统含有以下功效：
CCTV关键任务是对建筑物周围关键部位事态、人流等动态情况进行宏观监视、控制，方便对多种异常情况进行实时取证、复核，达成立即处理目标。
察看和统计图像，应有字符区分并作时间(年、月、日)显示。
接收电梯层楼叠加信号。
实现同时切换：电源同时或外同时。
接收安全防范系统中各子系统信号，依据需要实现控制联动或系统集成。
安保监视电视系统和安全报警系统联动时，应能自动切换、显示、统计报警部位图像信号及报警时间。
电源控制
摄像机应由各个安装位置分散供电，
摄像机单独采取12V2A电源，每个摄像机全部对应一个电源，电源安装在摄像机周围，放置在电源盒内。
系统含有以下特点：
H.264压缩技术
H.264视频编码标准是专为中高质量运动图像压缩所设计低码率图像压缩标准。H.264 采取运动视频编码中常见编码方法，将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改善DCT 变换并量化，在帧间采取1/2 象素运动矢量估计赔偿技术，使运动赔偿愈加正确，量化后适用改善变长编码表（VLC）地量化数据进行熵编码，得到最终编码系数。
H.264标准压缩率较高，CIF格式全实时模式下单路占用带宽通常在几百左右，具体占用带宽视画面运动量多少而不一样。缺点是画质相对差部分，占用带宽随画面运动复杂度而大幅改变。监控系统使用数字和模拟视频技术、计算机通信技术、网络技术及相关系统和设备，经过实时动态监控、统计查询、网络传输、分级控制、授权访问、资源共享等方法，实现关键目标、关键单位、要害部位、治安复杂区域等目标治安监控。将监控图像实时传输到监控中心和公安机关及其它相关部门，经过图像资源整合、共享，实时、直观地了解和掌握监控区域治安动态，适时调度、指挥、处理，达成、预防和控制违法犯罪、维护良好治安环境目标，有效提升社会治安管理能力。多画面分割能够全方面对机关办公楼内外进行监控。

6.1、 多画面监视
1/4/9/16/25画面分割模式，支持不规则画面分割，能够经过简单操作实现放大、还原、全屏、图像交换等操作，能够经过拖放摄像机图标实现对不一样摄像机图象监视，简单易用，而且能够拍照、设置图像循环播放等。
6.2、 录像和回放
任何一路视频图像显示、录像、回放、多工同时进行，为增强录像灵活性，软件同时提供了多个录象方法，有移动侦测录象、定时录象、手动录象、连续录象、预设录象、报警录象等。
移动侦测录像 移动侦测录像是当服务器检测到现场发生图象运动就自动把现场情况统计下来而且红色边框闪动报警（比如有些人在摄象机前走过，服务器会自动统计到当地计算机上）。
定时录像 定时录象是指在软件中设置录象时间段，当系统时间进入设定时间段后自动把这一时间段图象统计下来。 这么实现了无人职守系统也正常监视功效（比如节假日时，就能够提前设定假日时间段录像计划，这么到时系统就会自动实施录像计划）
手动录像 使用手动录象方法时，用户更能方便人为去控制，当用户选定某一通道时就会开始录像，而取消后，也就停止了录像。
连续录像 在录像时间表中选定连续录像，然后选定通道和时间段，保留以后选定通道在选定时间段内就进行连续录像。
预设录像 在软件中支持报警触发前1-60秒钟预先录像处理。为用户提供了16路同时检索便利；16路同时同时检索，也可独立检索、关键帧检索、单路音视频同时回放，显示每一帧录像时间，任意拖动鼠标立即更新通道视频图像；智能搜索能够搜索出用户设定区域内全部发生过改变视频图像及发生时间。
6.3、视频备份和图像备份
视频备份 在软件中能实现任意一通道、任意一时间段视频、抓拍保留，可将选中视频保留至当地硬盘。依据需求可在视频或单帧图像上添加文字说明。 视频保留格式支持AVI，备份资料经过WINDOWS媒体播放器直接播放，无须专用软件。
6.4 、远程控制
主机端和用户端可实现多点对多点互联。
独有动态IP解析功效。
用户端对主机端任意设置，可同时监视不一样主机视频通道。
强大远程搜索功效和异地数据远程当地编辑备份功效。
自适应带宽超强纠错多媒体通信技术。
远程控制云台上下左右转动，镜头光圈、焦距、变倍调整。
6.5、 远程配置
远程登录到服务器上，配置服务器各项参数，如新建用户，远程设定录像计划，远程重启等。
6.6、前端设备功效
前端安装彩色红外摄像机，可昼夜工作采集清楚视频图像，经过视频电缆将信号送到监控中心。
6.7、中心设备功效
中心安装数字硬盘录像机，可对前端摄像机采集视频信号进行处理存放、显示，查找、回放，并可控制轮番显示、切换显示、设备含有远程控制和多点分控功效，依据授权将网络用户发出控制命令传送到前端监控设备，实现监控中心及授权用户对前端任意一路监控图像调用和控制。
切换应能经过手动实现和编程实现，将图像信号在指定监视器上进行固定或时序显示，也能够进行图像混合、画面分割、字幕叠加等处理；
对所传输图像信息含有切换、统计、回放、加工和复制等功效；

七、方案设计
7.1、前端设备安装设计
依据设计标准、设计规范和依据及国际中国家标准准，并依据用户需求，和所提供图纸及相关资料，接合项目标实际情况及未来发展趋势，对该项目标闭路电视监控进行方案设计。
售票处需要监控距离近，范围小，所以我们选择海康威视DS-2CD3T25D-I5网络高清红外防水摄像机，该摄像机500万像素，30米红外。昼夜图像效果理想。
进入各岛屿游客范围广，所以我们选择海康威视DS-2DC7220IW-A网络高清红外高速球形摄像机，该摄像机200万像素，30米红外，可360度高速旋转。昼夜图像效果理想。
水上娱乐人员安全及行为范围广，所以我们一样选择海康威视DS-2DC7220IW-A网络高清红外高速球形摄像机，该摄像机200万像素，30米红外，可360度高速旋转。昼夜图像效果理想。
水库周围及各水域周围情况是距离远而且是定向，所以我们选择海康威视DS-2CD3T25D-I5网络高清红外防水摄像机，该摄像机500万像素，30米红外。昼夜图像效果理想。
7.3、中心设计
监控中心设安装三台32路网络硬盘录像机，支持D1画质。用于采集前端摄像机送来视频信号， 前端摄像机采集到视频信号，经网络硬盘录像机视频信号进行压缩后存放，便于发生纠纷后调查取证。可对统计历史图像任意查询、回放等。
录像保留时间最少15天
主机端和用户端之间能够经过网络实现多点对多点互联。主机经过用户管理设置用户端权限，依据用户端不一样权限能够对主机端进行设置，回放，浏览，控制等。
7.4、线路设计
使用光纤布线，使用光模块和光交换进行传输，使用光纤能够有效确保远距离传输图像质量。
7.5、电源设计
各监控点就近取电，连接各处电源线路。电源线路采取恒天RVV2*0.5电源线缆
八、关键设备性能参数
DS-2CD2T55F(D)- /I5
500万1/3"CMOS红外防水ICR日夜型筒型网络摄像机

关键特征
· 最高分辨率可达5M(2560×1920 @ 12.5 fps),并可输出3M(2048×1536 @ 25 fps)实时图像
·采取ROI等视频压缩技术,压缩比高,且处理很灵活,超低码率
·码流平滑设置，适应不一样场景下对图像质量、流畅性不一样要求
·支持GBK字库，支持更多汉字及生僻字叠加
·支持OSD颜色自选
·高效阵列红外灯,使用寿命长,照射距离可达30米(I3)/50米(I5)/80米(I8)
·支持smart IR，预防夜间红外过曝
·ICR红外滤片式自动切换,实现真正日夜监控
·支持日夜两套参数独立配置
·可选支持PoE供电功效
·支持3D数字降噪,支持数字宽动态
·支持三码流,支持手机监控
·支持走廊模式,背光赔偿,自动电子快门功效,适应不一样监控环境
·功效齐全:心跳,镜像等
·支持多个智能报警功效
·支持智能后检索，配合NVR支持事件二次检索分析
·支持GB28181接入,支持EHOME平台接入,支持EZVIZ平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创建证书
·支持用户登录锁定机制，及密码复杂度提醒
·符合IP67级防尘防水设计,可靠性高

DS-2DC7220IW-A
E系列200万像素红外网络高清球机

Smart功效：
• Smart侦测：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功效
• Smart录像：支持断网续传功效确保录像不丢失，配合Smart NVR实现事件录像二次智能检索、分析和浓缩播放
• Smart图像增强：支持透雾、强光抑制、Smart IR防红外过曝技术
• Smart编码：支持低码率、ROI感爱好区域增强编码技术
• Smart报警：支持网线断、IP地址冲突、存放器满、存放器错、非法访问异常检测并联动报警功效
红外功效:
• 采取高效红外阵列，低功耗，照射距离达150m
• 红外灯和倍率距离匹配算法
• 内置热处理及除雾系统
• 恒流电路设计，红外灯寿命达3万小时
系统功效：
• 支持H.265高效压缩算法，极大降低码率，最大支持1920*1080@30fps实时画面输出
• 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
• 支持标准API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入
• 支持三维智能定位功效，配合NVR/用户端软件/IE可实现点击跟踪和放大
• 支持系统双备份功效，确保数据断电不丢失
• 支持断电状态记忆功效，上电后自动回到断电前云台和镜头状态
• 防雷、防浪涌、防突波，IP66防护等级
 机芯功效：
• 20倍光学变倍，16倍数字变倍
• 支持自动光圈、自动聚焦、自动白平衡、背光赔偿
• 支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR
• 支持3D数字降噪、宽动态功效
网络功效：
• 支持以太网控制
•支持128GMicro SD/SDHC/SDXC卡存放
•支持双码流技术，支持H.265/H.264/MJPEG视频压缩算法，支持多等级视频质量配置
• 支持NAS存放录像，录像可断网续传
• 支持三级用户权限管理，支持授权用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制
• 支持多个网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x, Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour
• 支持1路音频输入和1路音频输出
云台功效：
• 水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区
• 水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s
• 水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s
• 支持300个预置位
• 支持8条巡航扫描,每条可添加32个预置点
• 支持4条花样扫描,每条路径统计时间大于10分钟
• 支持百分比变倍功效,旋转速度能够依据镜头变倍倍数自动调整
• 支持守望功效，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包含上电后进入空闲状态)
应用场景
红外网络高清智能球种种特征使之可广泛应用于需要大范围高清画质监控场所，如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
九、施工计划
项目管理步骤

双方分工界面
我方按甲方要求优质、高效地按时完成施工任务，本着“以人为本”思想理念设计、施工，努力替用户着想，方便用户使用和日常维护。甲方应在乙方施工、调试过程中给水、电、场地及人员协调方面支持。
工程劳动配置计划
本项工程计划设置项目经理1人，全权负责本项目标全部工作，项目经理下有施工负责和技术责任人员，施工责任人负责系统布线，安装，调试等工作。技术人员进行质量监督和技术指导工作。

施工文档管理
工程项目指定1人负责内外文件签发、接收工作，和对工程资料文件等管理；全部文件签发，必需经过严格审核后才能签发；档案管理人员在接收到外来文件后，必需经过项目经理过目，审批后方可发给相关人员实施；全部签发、接收文件、工程资料，其原件必需归企业档案室统一管理，方便查询。工程资料填写应于工程进度同时进行，并按表格要求，由各专业同相关人员会签后，交档案室存档

工程施工计划
为使我们能愈加好地提供优质、高效服务，就本系统项目，我们按以下进程开展安装调试工作:
我方员工及项目责任人和用户就正式系统施工方案书和工程进度等问题进行洽谈，并形成书面文件。
我方工程人员抵达施工现场，勘察研究具体布线方法
整个系统工程安装完成后，进入系统调试期。
施工进度表
工程管理级职能
树立质量第一，信誉至上意识，认真落实工程质量法规实施，把好质量关，争取达成一次测通，一次交验。
加强现场施工质量检验，配置专业检验人员。
加强材料和设备质量检验工作，坚持不合格材料不施工标准。
隐蔽工程部分要经相关部门验收，并作好原始统计。
未经同意，不准在永久性墙面、地面或吊顶打洞开孔。
施工所使用计量工具，必需是经过国家认可仪器仪表。
现场施工及作业人员必需虚心接收甲方各级质量人员监督，立即整改质量问题。加强质量和安全意识教育，组织施工人员开展“工期、质量、安全”为课题教育活动，开展质量竞赛活动。建立奖罚制度，对优质工程进行奖励，对造成质量问题者要进行处罚。
工程安全管理
安全包含人身安全和设备运行安全，这就要求在施工过程中要时刻注意安全，在施工前对施工人员进行安全教育，要求施工人员严格遵守安全操作规范，施工中对电缆电线连接、接地及各项通电试验全部要一丝不苟，严格根据施工图、施工规范和产品说明书要求进行。
系统施工方法
A.线缆敷设：
要求走线管管口无毛刺，且加护口。出线盒为86系盒。穿线工序和工艺：
1）、穿线前，施工人员到现场查看管道和现场是否符合施工。
2）、管道内不能有水，预防线缆损坏和受潮，保障线缆使用寿命。
3）、接线盒到接线盒为一条完整线，中间无接头。
4）、穿线时把每条线线号正确表注在线头部位。
5）、线缆在预留时，要精心测量，以免造成短缺或浪费。
B.接线工序和工艺：
1）、接线盒内不准有杂物和尘土，以确保通讯质量和使用寿命。
2）、卡接时检验盒内线缆是否有损坏，线缆剥皮长度不宜过长，未剥外皮总线缆离模块之间不得超出2毫米。
3）、接线时色标要符合布线标准或符合设备要求，依据设备提供颜色端接。
4）做好线号和颜色统计工作，为接设备做好准备。
C.系统测试：
线缆卡接完成后，用专用工具CABLE-TEST对线缆进行通、断、短路和异位测试。要求测试合格率达成100%，并出具测试汇报。
D.系统安装：
多种设备，将按图组装，确定正确安装位置，安装时先安装垂直件。垂直偏差度控制在3mm以内，相邻机紧密靠拢，整列机面应在同一平面，无凹凸现象，多种螺丝充足拧紧，将同一类螺丝露出螺母长度控制一致，多种标志清楚齐全，达成产品说明书安装要求。
十、完工和验收
工程施工结束后，经建设单位确定，能够完工；系统进入试运行阶段。在试运行阶段，应作好具体统计。
初验：正式验收前，设计、施工单位应组织验收，内容包含：
（1）设备安装质量；
（2）线路安装质量；
（3）系统综合功效；
验收：工程验收由设计、施工和建设单位及行业主管部门代表组成验收小组，按《安全防范系统验收规则》（GA308-）进行；验收时应做好统计，签署验收文件；验收合格后，方可交付使用。当验收不合格时，由验收小组提出整改意见，设计、施工单位返修直到合格后，再行验收。
十一、服务计划
11、1、文档资料
提供对应文档资料。这些资料包含系统安装手册、设备维护手册和用户手册和方案设计汇报。具体包含以下几类：
外购设备安装手册、使用手册等；
该部分关键指外购软硬件设备（如摄像机、硬盘录像机、中控等）附带相关安装手册、操作维护手册等。
工程实施提供相关文档：
具体包含有安装手册、工程设计手册、工程施工文档、维护操作手册、验收汇报等。
11、2、服务体系
提供系统软硬件安装和功效调试等服务。全部服务均严格遵照工程实施质量标准进行。应提供以下二种服务方法：
·电话热线服务方法
·现场支持服务方法
依据需要，或依据故障发生类别，派对应技术工程师赴用户现场进行包含软、硬、应用等全方位技术支持。
11.3、保修
对所供产品提供十二个月质保，质保期内无偿维修更换。
确保提供给多种设备能正常运行，并在协议保修期内，负责系统软件升级或更新，硬件设备无偿更换或修复和应用软件升级和修改。在超出协议确保期以后，对售出全部设备负责终生维护，只收工本费。返修后，假如设备或部件设置和初始状态不一致时，（如升级或改版），会附上新配置说明。
11.4、技术支持内容
系统软件升级或更新
对于第三方厂家提供系统软件，应用软件版本升级时，只收取成本费。
系统硬件更换或修复
在保修期内，对不超出买方提供“基础文件”范围业务需求修改，卖方无偿进行应用软件升级，同时确保升级后系统工作正常。在保修期外，对超出“基础文件”范围业务需求修改或增加，卖方无偿提供升级方案，并以优惠价格进行应用软件升级，同时确保升级后系统工作正常。另外长久支持和帮助用户业务开发工作。
应用系统软件故障修复
在产品保修期内将无偿提供备件，超出保修期，卖方以优惠价格提供备件。假如买方要求硬件升级，能够依据要求提供升级方案，并以优惠价格提供升级部件，并提供电话支持或现场服务，同时确保升级后机器工作正常。
