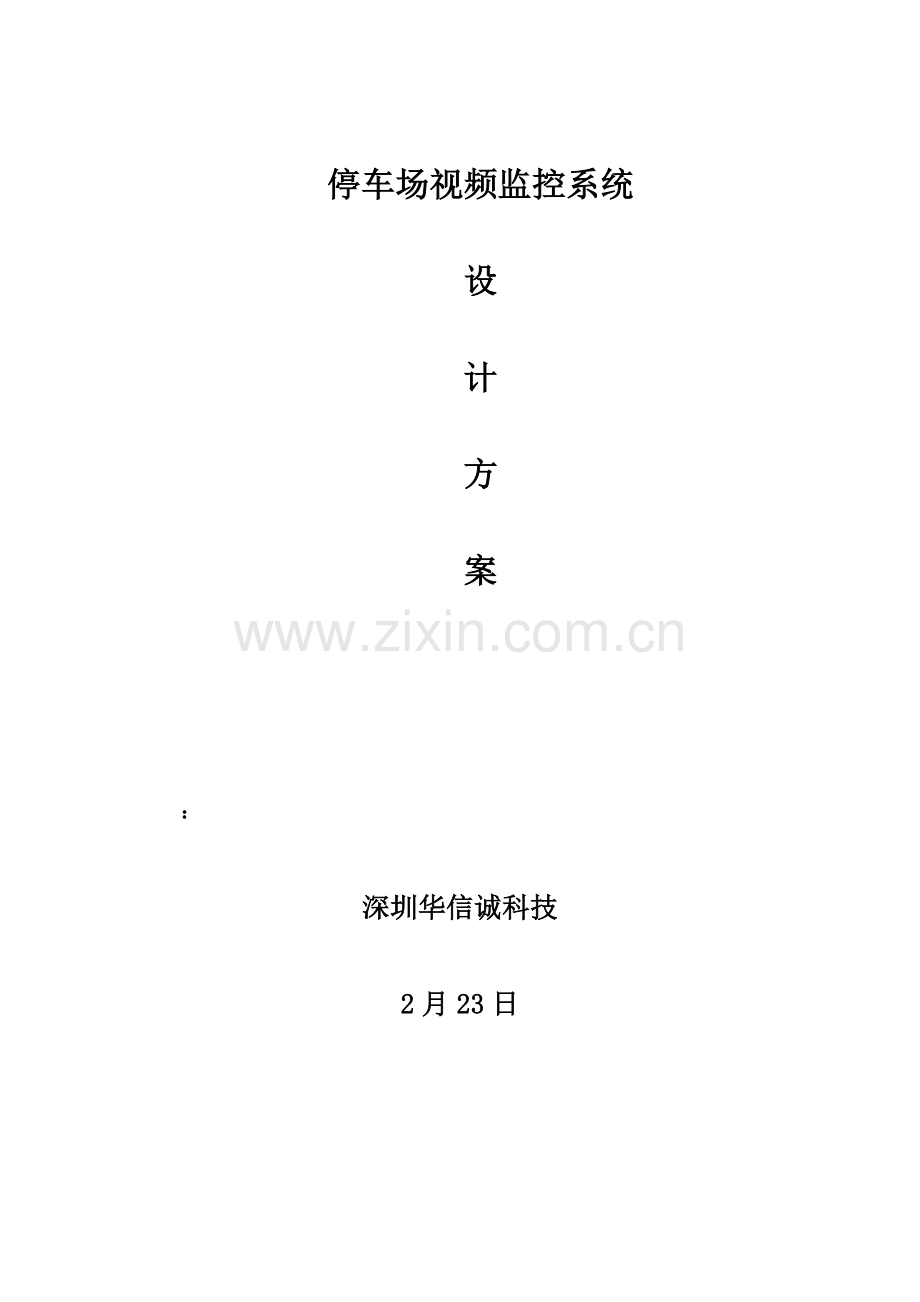

停车场视频监控专业方案.doc

停车场视频监控系统

设

计

方

案

：

深圳华信诚科技

2月23日

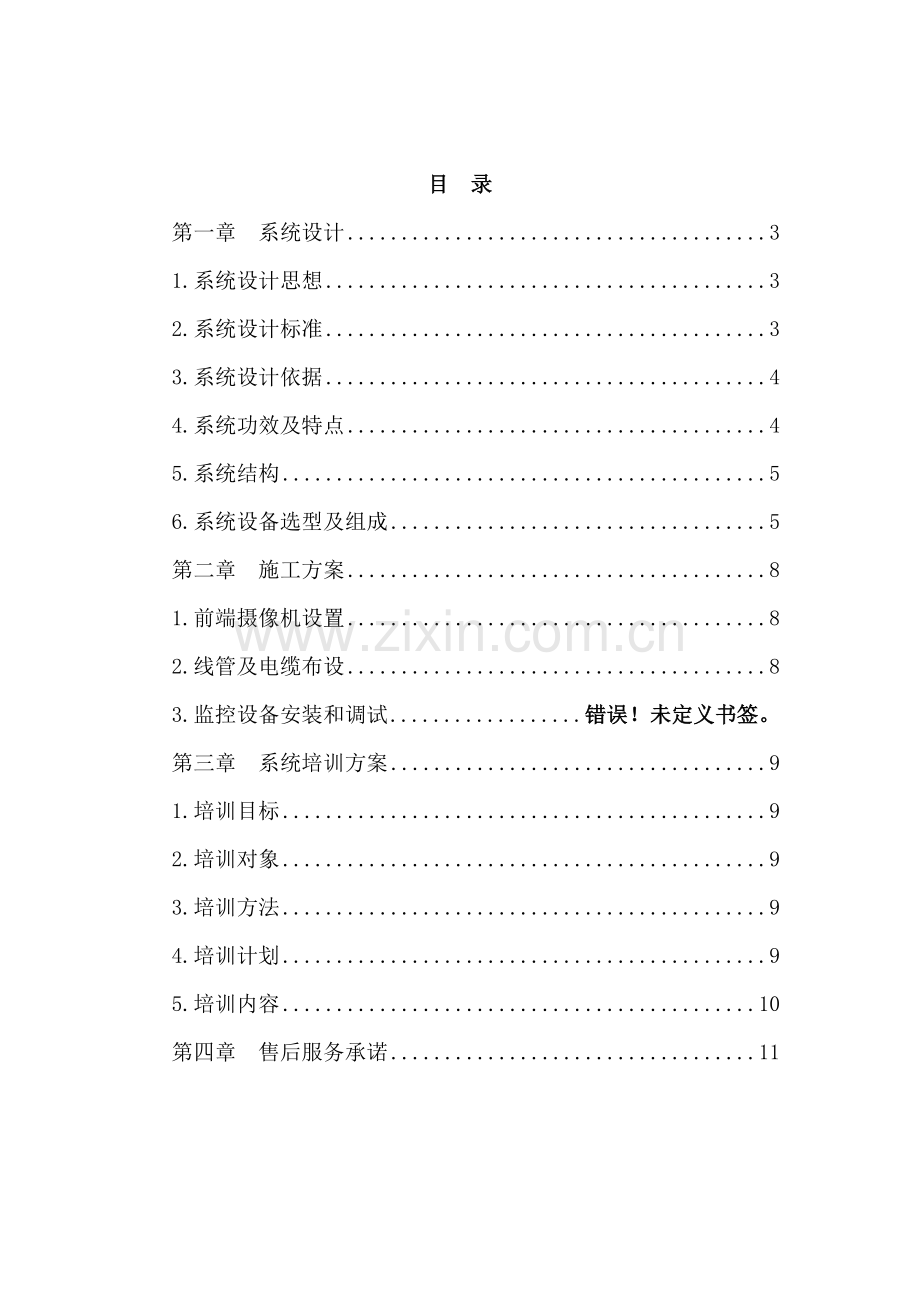

目 录
第一章 系统设计 3
1.系统设计思想 3
2.系统设计标准 3
3.系统设计依据 4
4.系统功效及特点 4
5.系统结构 5
6.系统设备选型及组成 5
第二章 施工方案 8
1.前端摄像机设置 8
2.线管及电缆布设 8
3.监控设备安装和调试 错误！未定义书签。
第三章 系统培训方案 9
1.培训目标 9
2.培训对象 9
3.培训方法 9
4.培训计划 9
5.培训内容 10
第四章 售后服务承诺 11

第一章 系统设计
1.系统设计思想
为满足迎宾馆停车场安全和科学系统化管理需要，和为了对随时发生情况进行全方面、立即了解和掌握，对意外情况能快速做出正确判定，并给出正确、快速指挥和处理，达成维护社会治安和预防破坏作用，立即地把一切可能发生或立即发生案件和险情图像资料传送到监控中心，使监控中心值班员能够把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。这也是配合安全保卫工作，打击现代犯罪行为提供有效法律证据关键手段之一，以期能愈加好地为管理服务。
深圳市华信诚科技做为一家专业从事建筑智能化系统和安全防范系统设计、安装、施工高科技企业，以满足用户需求为己任，为用户提供最优方案设计和服务。
为此，依据建设单位对迎宾馆停车场视频监控系统要求和现场实际勘察情况，迎宾馆停车场视频监控系统应考虑采取目前优异CCD成像技术、视频信息数字压缩存放技术等技术手段来实现系统优异性和高效率。
2.系统设计标准
Ø 安全性：严格根据国家政府机关安全防范要求，在不影响业务系统运行前提下，进行系统设计、施工。
Ø 可靠性：所选择硬件均为成熟、稳定产品，进行过严格测试，能满足长时间连续稳定运行要求。
Ø 优异性：系统基于优异软硬件构架和图像压缩标准，使系统升级、扩展更轻易，图像传输速度愈加快。
Ø 易用性：用户易学易用经济性：优化设计，造价合理，含有较高性能价格比和较低维护开销。
3.系统设计依据
3.1.《民用建筑电气设计规范》(JGJ/T16-92)
3.2.《电子设备雷击保护导则》(GB7450-87)
3.3.《安全防范工程程序和要求》(GT/T75-94)
3.4.《民用闭路电视系统工程技术规范》(GB50198-94)
3.5.《商业建筑通信布线系统标准》(EIA/TIA568B)
3.6.《计算机软件开发规范》(GBJ566-88)
4.系统功效及特点
4.1.系统可直接连接6路实时视频监控图像，监视、录像、回放全实时，每路每秒25帧。在监视器显示画面上能够叠加汉字字幕以标识不一样位置摄像头。
4.2.多个录像方法：定时录像（可按不一样时间段、日期设定不一样工作方法）、视频移动报警录像、正常录像。
4.3.多任务：监视、录像、回放、远程传输可同时进行；
4.4.系统图像可循环自动切换，切换时间可调，录像文件时间长度也可调；
4.5.系统日志和网络日志，清楚统计了系统用户对系统进行操作事件和网络登陆用户登陆用户名和时间；
5.系统结构

6.系统设备选型及组成
现依据实际所需要监控情况，将系统分为三部分：前端设备、传输部分，后端监控设备（录像）。
6.1前端设备
关键任务是完成模拟视频图像拍摄及信号输出功效。
关键设备包含：固定焦距彩色红外摄像机。
我企业推荐由华科生产型号为ES-9070专业室外高清楚红外线摄像机，其严格参数规格，特殊护罩，能够在任何恶劣天气情况下正常工作。 SONY 1/4 super HAD CCD超低照度图像传感器加上工业级红外线二级管照明灯，即使在暗处也能够捕捉到清楚图像。当感应到外界光线不足时，外加特制照明灯能够把红外光投射到至30米。不管白天或黑夜,整个世界全部将清楚地展现你眼前。 关键技术参数以下：
型号：ES-9070
成像装置：1/4＂sony super HAD CCD
电源功耗：DC12V±10%（≤6W）
同时系统：PAL 50Hz内同时/NTSC 60Hz 内同时
清楚度：480线
最低照度：0lux:红外灯开启
视频输出：1.0Vp-p 75ohm VBS
信噪比：52dB（自动增益AGC关闭）
最大光圈比：F1.6（wide）-F3.7（TELE）
曝光控制：自动，快门，光圈，自动增益，手动
自动白平衡
背光赔偿:内置（开启 /关闭）
宽动态范围:内置（开启 /关闭）
日夜转换:内置（关闭 /黑白/彩色） 灵敏度×60
工作温度:14F～122F（ -10℃～+50℃ ）
6.2.传输部分
关键任务是把图像模拟信号传送至后端监控设备。
关键设备包含有：视频传输线。
我企业推荐由深圳利路通企业生产SYV-75-5型96编同轴视频电缆。
6.3.后端监控设备
关键任务是将前端传来视频信号处理、存放、控制并输出到监视器上观看。
关键设备包含有：数字硬盘录像机和监视器。
我企业推荐由华科生产型号为ES-8020ST数字硬盘录像机。
关键技术参数以下：
支持20路实时视频输入；
支持PAL704＊576；
多工工作，每路在全实时录像同时可实现单路回放、资料查询、设置参数、网络传输等
支持webserver功效，即IE浏览功效，能够用微软自带IE直接浏览音视频；
支持TCP/IP、UDP、MULTICAST网络传输协议
可远程进行录像、停录、下载、控制云镜产品技术指标
操作系统：
操作语言：简体汉字 / 英文
操作界面：图形化菜单操作界面（OSD菜单）
密码控制：开关机密码、用户密码、管理密码图像压缩：H.264限码流码率：视频：32kbps - 1152kbps；
视频占用硬盘：20M-500Mbyte/h图像质量：8级可调：32kbps、64kbps、128kbps、256kbps、384kbps、512kbps、768kbps、1152kbps
最大帧率：25帧/秒/通道
数据读写方法：全双工

第二章 施工方案
1.前端摄像机设置
依据用户要求，在停车场内周围安装7台摄像机，分布在停车场棚内4个角落和围墙中部盲区。摄像机离地面3米。经过调整每个摄像机角度，能够做到100%覆盖停车场（停车场出口处2台摄像机在停车场软件内运行）。
摄像机覆盖效果图以下，其中5#机用于监控进出车辆和人员。

2.线管及电缆布设
依据用户要求，室外全部电源线和视频电缆均穿硬质厚壁PVC管挖沟埋地敷设，由每台摄像机引至监控室（保安室）。依据用户要求，线缆和摄像机支架安装配合整体土建进行，以暗线位置，需要裸露线缆和细节处理部分，在确保系统性能前提下，做到简练，美观，大方。
第三章 系统培训方案
1.培训目标
让维护人员掌握维护视频监控系统所需专业知识及相关技能。
2.培训对象
因为视频监控系统专业性很强，要求使用单位选拔含有一定电子基础技术人员1-2名，直接负责视频监控系统投入使用后日常巡检、维修。
3.培训方法
培训采取技术讲解和实际操作为主，另外对受训人员在每个阶段进行考试，检验培训效果和受训人员本身技能。
4.培训计划
4.1.系统在验收交付使用后，由使用单位组织和提供操作人员和维护人员培训名单。
4.2.培训目标是使使用者掌握系统运行、维护知识，确保系统可靠运行，愈加好地为住户服务。
4.3.培训地点提议在本项目标系统使用部门，时间为系统验收移交后一周内。
4.4.培训使用设施要有专用会议室，内有电脑、黑板、讲台、培训教材等，资料关键为完工资料（内含产品、软件说明书等）。
4.5.培训人员要求。要求含有一定电子技术基础、熟悉电脑操作人员。
4.6.培训效果考评。培训工作完成以后，由讲课人员出考题，受训人员考试；另外，再由讲课人员组织在现场操作并当场评分，将书面考评和现场考评加权平均起来，以检验培训效果。
4.7.培训时间表
序号
培训人员名单和数量
培训内容
时间
地点
备注
1
使用单位自订
系统原理
4个小时
会议室

2
使用单位自订
安装知识
4个小时
会议室

3
使用单位自订
系统维护
8个小时
会议室

4
使用单位自订
软件操作
2个小时
现场

5
使用单位自订
答疑
2个小时
会议室

5.培训内容
培训内容为视频监控系统结构、原理、安装工艺、安装方法、软件操作、维护常识、故障判定等。
5.1.培训管理部门相关人员对系统权限设置，基础操作等内容；
5.2.通常设备维护及注意事项；
5.3.常见故障处理；
5.4.系统资料使用及保管；
5.5.考试合格后即培训完成。

第四章 售后服务承诺
安全防范系统是保障财产和人员生命财产关键方法，只有使系统时刻处于良好工作状态，才能达成有效防范目标。要使设备处于完好工作状态，除日常维护保养外做好售后服务十分关键。
1.设备验收合格后，我企业为全部设备提供十二个月无偿保修（保修期：从供方完成全部项目标安装、调试，需方全方面验收（终验）合格之日起计）及长久维修，配件更换服务，在无偿保修期内，因设备质量或机件故障不能正常工作需要维修，全部因维修（包含更换设备）产生费用均由供方负责。
2.在保修期内，企业提供十二个月四次（每三个月一次）定时检验保养服务。派技术人员到需方对所购置全部设备进行无偿检测，调试，维护工作。
3.服务响应时间为二十四小时，如遇紧急情况，可在4小时内抵达。省内响应时间36小时，如遇紧急情况，供方则确保在12小时内抵达。
4.在保修期内，如设备因故障需维修供方在七个工作日内末能维修好，则无偿提供同类型设备供需方使用，直至设备维修好后才取回，如设备不能修复，则提供同一档次设备给需方备用（只限因设备质量问题情况下实施）。
★保修条款
1、 保修期内，保修之产品如发生下列情况，我企业需按维修成本收取费用：
　　　（1） 私自拆装或经非本企业维修点维修，更换了产品任何部分。
　　　（2） 非正常操作、恶意毁坏等人为损坏或意外天灾而损坏。
　　　（3） 产品机身号曾被涂改或除去。
　　　（4） 用户收到货时，若出现产品破损及无法正常运作须在收货之日起一星期内向我企业提出。
★保外维修
对超出保修期设备，需方可选择以下方法要求提供维修服务
1.整年式维护服务：供方一次性收取整年设备维护费（第十二个月设备维护费为设备购置时价4.6%，以后每十二个月递增1%）后，将继续提供设备维护工作，而且此维修费已包含了维修期内设备维修服务费，但不包含需更换零件费用。
2.单次式维修服务：供方每次依据不一样设备损坏程度，收取对应维修费及零件费。

第五章 售后服务承诺
售后服务及承诺
技术安全防范是保障财产和人员生命财产关键方法，只有使系统时刻处于良好工作状态，才能达成有效防范目标。要使设备处于完好工作状态，除日常维护保养外做好售后服务十分关键。
1、 设备验收合格后，我企业为全部设备提供十二个月无偿保修（保修期：从供方完成全部项目标安装、调试，需方全方面验收（终验）合格之日起计）及长久维修，配件更换服务，在无偿保修期内，因设备质量或机件故障不能正常工作需要维修，全部因维修（包含更换设备）产生费用均由供方负责。
　　2、 在保修期内，企业提供十二个月四次（每三个月一次）定时检验保养服务。派技术人员到需方对所购置全部设备进行无偿检测，调试，维护工作。
　　3、 服务响应时间为二十四小时（销售企业所在地），如遇紧急情况，供方则确保在4小时内抵达。 销售企业所在省内响应时间36小时，如遇紧急情况，供方则确保在12小时内抵达。
　　4、 在保修期内，如设备因故障需维修供方在七个工作日内未能维修好，则无偿提供同类型设备供需方使用，直至设备维修好后才取回，如设备不能修复，则提供同一档次设备给需方备用（只限因设备质量问题情况下实施）。
　　★ 保修条款
　　1、 保修期内，保修之产品如发生下列情况，我企业需按维修成本收取费用：
　　　（1） 私自拆装或经非本企业维修点维修，更换了产品任何部分。
　　　（2） 非正常操作、恶意毁坏等人为损坏或意外天灾而损坏。
　　　（3） 产品机身号曾被涂改或除去。
　　　（4） 用户收到货时，若出现产品破损及无法正常运作须在收货之日起一星期内向我企业提出。
　　★ 保外维修
　　对超出保修期设备，需方可选择以下方法要求提供维修服务
　　1． 整年式维护服务：供方一次性收取整年设备维护费（第十二个月设备维护费为设备购置时价4.6%，以后每十二个月递增1%）后，将继续提供设备维护工作，而且此维修费已包含了维修期内设备维修服务费，但不包含需更换零件费用。
2． 单次式维修服务：供方每次依据不一样设备损坏程度，收取对应维修费及零件费。

企业介绍：
深圳市华信诚科技是一家专业提供闭路监控系统计划、安装、维护服务技术型企业，企业和中国外多家闭路监控设备生产厂家建立良好合作关系，以最优惠价格为用户提供最优质产品。
   企业理念：为用户永远服务
我们服务宗旨：1、为用户永远服务！
　　　　　　　　2、假如服务到期，请参考第一条！
我们优势：质优价廉产品、专业完善服务！
我们服务标准：用最好产品，提供最好服务，做最好工程！
我们承诺：为用户提供最完善售前、售中、售后服务！

　　　　　　　　致
　　礼！

深圳市华信诚科技
联络人：董先生
电 话：
传 真：0755-3326
手 机：
网 址：Http://.com
邮 箱：
地 址：深圳市福田区深南中路2066号华能大厦2202
