安全生产监控专项方案.doc

安全生产系统解决方案

深圳市xx有限公司
2月xx日

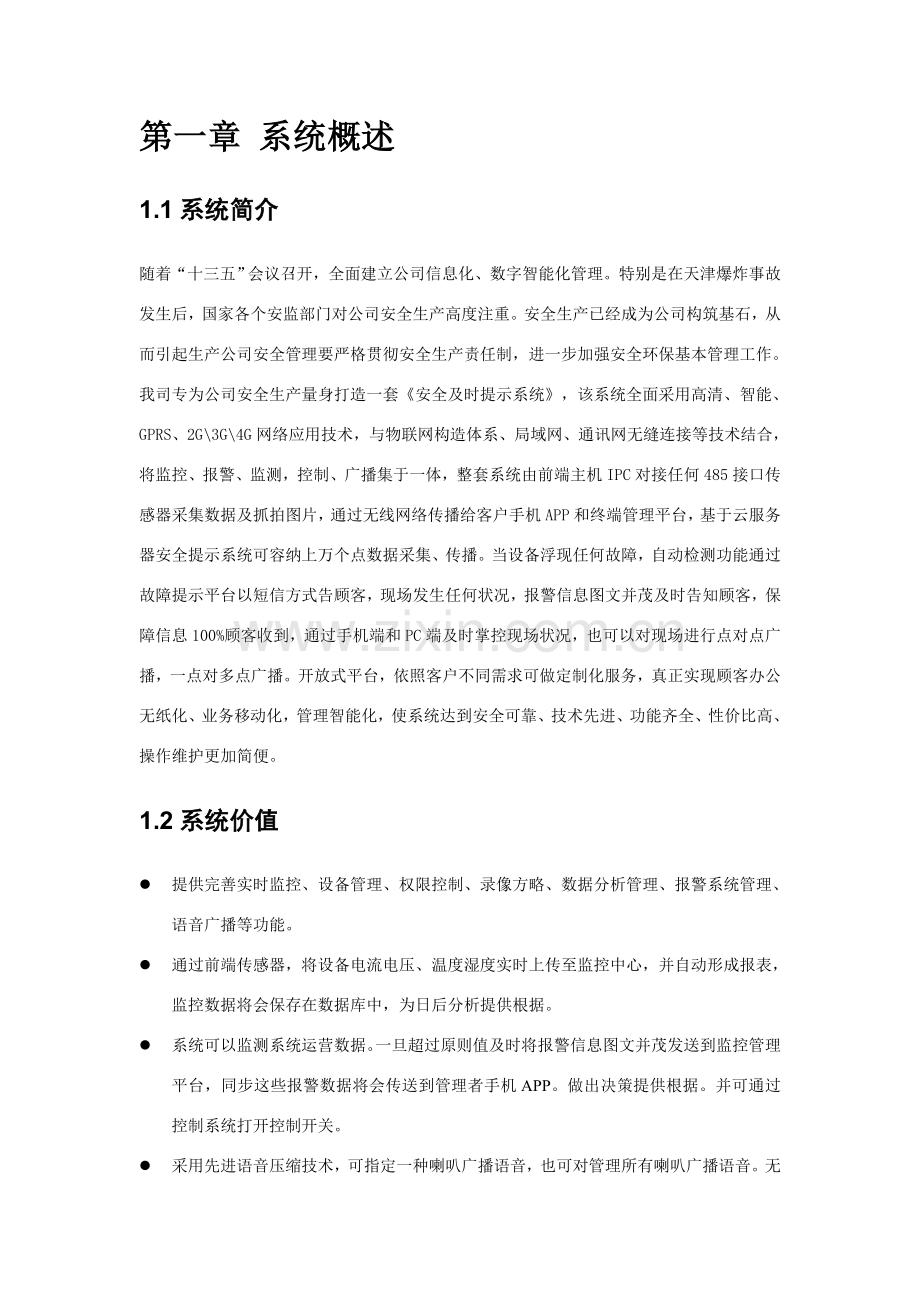

第一章 系统概述
1.1系统简介
随着“十三五”会议召开，全面建立公司信息化、数字智能化管理。特别是在天津爆炸事故发生后，国家各个安监部门对公司安全生产高度注重。安全生产已经成为公司构筑基石，从而引起生产公司安全管理要严格贯彻安全生产责任制，进一步加强安全环保基本管理工作。我司专为公司安全生产量身打造一套《安全及时提示系统》，该系统全面采用高清、智能、GPRS、2G\3G\4G网络应用技术，与物联网构造体系、局域网、通讯网无缝连接等技术结合，将监控、报警、监测，控制、广播集于一体，整套系统由前端主机IPC对接任何485接口传感器采集数据及抓拍图片，通过无线网络传播给客户手机APP和终端管理平台，基于云服务器安全提示系统可容纳上万个点数据采集、传播。当设备浮现任何故障，自动检测功能通过故障提示平台以短信方式告顾客，现场发生任何状况，报警信息图文并茂及时告知顾客，保障信息100%顾客收到，通过手机端和PC端及时掌控现场状况，也可以对现场进行点对点广播，一点对多点广播。开放式平台，依照客户不同需求可做定制化服务，真正实现顾客办公无纸化、业务移动化，管理智能化，使系统达到安全可靠、技术先进、功能齐全、性价比高、操作维护更加简便。
1.2系统价值
l 提供完善实时监控、设备管理、权限控制、录像方略、数据分析管理、报警系统管理、语音广播等功能。
l 通过前端传感器，将设备电流电压、温度湿度实时上传至监控中心，并自动形成报表，监控数据将会保存在数据库中，为日后分析提供根据。
l 系统可以监测系统运营数据。一旦超过原则值及时将报警信息图文并茂发送到监控管理平台，同步这些报警数据将会传送到管理者手机APP。做出决策提供根据。并可通过控制系统打开控制开关。
l 采用先进语音压缩技术，可指定一种喇叭广播语音，也可对管理所有喇叭广播语音。无论是在有线网络，还是在2G/3G/4G无线网络下都进行语音压缩传播，使用流量较低。
l 针对特殊环境，拉电拉网不便状况，采用太能能供电，4G路由器供网，能较好地解决厂区所处地方偏僻不以便走线困难，同步具备安装开通快捷、维护迁移以便、造价低等长处。
l 前端监控系统可本地NVR存储录像方略，全天24小时实时录制回放，为日后提供视频根据。
1.3系统应用场景
石油化工厂、炼油厂、天然气管道传播、储油罐等区域集成监控。
第二章 系统总体设计
2.1 系统设计理念
l 先进性
当代信息技术发展，是当代科学技术发展中最活跃领域，新产品、新技术日新月异，每一种新技术浮现都对咱们工作方式产生极大影响，对咱们工作效率提高起到极大推动作用。咱们采用基于TI技术、依托云服务器来设计咱们整体系统，从而保证咱们整套系统技术和应用先进性，更好地为咱们客户服务。
l 安全性
由于通过网络传播监控图像，因而其安全性也极为重要。接受发送服务器要具备多级密码登陆功能，传播图像格式通过通用软件来浏览，不能对其进行修改。远程监控端具备权限设立功能和密码登陆功能，并能对各分支及中心主机进行工作状态检测，这样来保证系统安全性。
l 可靠性
为了保证系统稳定性，咱们采用双备份服务器,技术稳定、产品过硬,可以保障客户数据方面得到双保险作用，强大完善管理平，手机PC端、故障提示平台，全天24小时得到实时采集、监控、检测，并保障信息及时性、精确性。
l 整体性
为了保证咱们产品和系统整体性，无论从前端采集设备还是后端管理平台、APP软件平台，公司都掌握核心技术并所有由公司来设计和研发，保证从系统角度来考虑问题，从而保证整套系统整体性和可靠性；
l 可维护性
可维护性是当今系统成功与否很重要因素，这里可维护性包括两层含义，即易于故障排除和寻常管理操作简便，为了保证对系统可维护性，一方面，咱们通过系统自检功能对设备进行24小时排查，对与系统或设备故障，一某些系统可自动恢复，一某些予以报警提示，另一方面，系统将监测、报警、控制基于一体，无需复杂操作，统一以便管理。
l 规范性
由于本系统是一种综合性系统和所有设计都具备核心技术、公司自研发，因而在系统设计和建设初期应着手考虑各方面原则与规范，并且应遵从该规范各项技术规定，做好系统原则化设计与管理工作。无论是对硬件、软件、通行合同和云技术都采用规范化规定来进行设计。
2.2 系统功能
5.1智能互联
系统可以智能进化，可以全面感知，随时随处获取各种环境信息，可以通过各种电信网络和互联网融合，将环境各种信息实时、精确地传递出去；可以运用云计算、模糊辨认等各种智能计算技术，对海量数据和信息进行分析和解决，对环境实现智能化控制，可以最大化节约能源。
5.2实时监控，及时报警，无人值守
对于许多工业生产现场或者重点场合，各种环境参数、设备状态需要一目了然，实时监测。顾客在监测中心就可以查看各监控点数据，当监测参数达到告警门限时，可以自动告警，自动抓拍现场，自动采用办法。特别在晚上或者节假日期间可以无人值守，减少人力成本、设备运维费用。
5.3自动抓拍取证，上传云平台
各种顾客可以依照各自关系传感参数设立报警门限或者事件，报警发生时自动抓拍高清图片，通过3G/4G网络传入云平台。
5.4大数据分析，提供决策支撑
顾客可通过各种传感数据和历史数据进行清洗、对比和建模分析，对数据变化因素进行分析，对数据也许发展趋势进行预测，为顾客在各种状况下做出精确决策提供强力支撑。
5.5实现过程精确控制，精确回溯数据
对于工业生产在不同生产过程中，顾客能随时随处对各种生产环境实时监测和控制及语音广播，通过PDA//手机//计算机以便获取实时数据。可对以往数据进行回溯、查询和分析，提供精确可靠地数据供管理者决策。
2.3 系统构成
整套系统重要由五大某些构成：现场检测设备、智能拍照机器人、供电设备、移动网络、终端管理平台。
l 现场检测设备：依照客户规定采用专用传感器采集数据，如气体传感器、温湿度记录仪、红外传感器、紧急按钮、将采集数据通过主机上传到系统后端管理平台及手机端，当数据超过设定值，系统并自动启动报警器。
l 智能抓拍机器人：采用高清红外网络摄像机，高清红外网络枪机可与各种传感器对接，可按传感器报警提示进行抓拍图片或通过软件自动设立拍照时间，可采集现场检测设备检测到数据信息，通过网络或移动网络将现场信息以图片传送给客服端，保证100%收到信息提示。
l 移动网络：在无网状况下采用工业级别4G路由器网络传播，可支持内外置天线切换，信号更好，支持各种网络模式接入。
l 供电设备：在无电状况下采用单晶硅太阳能板供电，通过光与热转换，清洁能源
l 终端管理:由移动客户端、接警管理平台、数据分析平台、故障提示平台构成；
2.4系统架构

l
第三章 技术指标
3.1硬件设备
3.1.1高清网络摄像机
Ø 最高像素可达最高像素可达960P，最高辨别率可达1280*960,在该辨别率下可输出实时图像采用先进视频压缩技术,压缩比高,码流控制精确、稳定130万1/3"CMOS逐行扫描图像传感器，低照度效果好，图像清晰度高
Ø ICR红外滤片式自动切换,实现真正日夜监控
Ø 本地模仿输出,以便安装调节
Ø 支持双向音频
Ø 支持字幕叠加
Ø 免费提供客户端、上墙软件
Ø 支持移动侦测、报警联动
Ø 可选PoE供电功能支持双码流
Ø 支持手机监控、远程监控
Ø 支持ONVIF2.0，对接各主流型号NVR
Ø 支持自动光圈,自动电子快门功能,适应不同监控环境
Ø 内嵌Web Server，支持IE浏览视频、参数配备、升级、顾客权限管理
产品参数
传感器
1/3” 超低照度CMOS传感器
低照度
最低低照度0.01Lux
辨别率
1280*960 25帧/秒
码流
支持双码流
视频解决
H.264视频压缩,压缩率 0.1Mbps到8Mbps
存储功能
PC端存储,支持NVR（通过RTSP,ONVIF 2.0）
日夜功能
IR-CUT自动切换
对外接口
10/100M以太网接口,RS485接口 ，一路I/O 输入/输出
电源
DC12V±10%
3.1.2气体传感器
Ø 采用嵌入式32位超低功耗解决器，配以独有信号解决算法，响应速度快 ，测量精度高稳定性和重复性好 ；
Ø 三线制4~20mA、RS485、200~1000HZ信号输出可选，继电器输出，数据恢复，数据存储等功能；
Ø 一流机械设计，气室采用军工品质高强度铝型材，耐磨耐腐蚀，合用于复杂恶劣工业环境，合理科学气室设计，保证传感器实时监测精确性；
Ø 采用独立16位AD芯片，4层电路板设计，对弱信号及抗干扰能力强。
Ø 防高浓度气体冲击自动保护功能，具备恢复出厂设立，防止误操作；
Ø 仪器配备红外遥控器，通过遥控器操作，无需开盖，简朴以便；
Ø 两个电缆进线口，以便现场安装；
Ø 独立气室构造，传感器更换便捷，无需现场标定；
Ø 防爆级别为Exd II CT6,国家防爆电气检查中心认证认证。
产品参数
名称
描述
检测气体：
可燃气体EX
检测原理：
催化燃烧原理，电化学原理
检测方式:
固定在线式长期持续检测，扩散式检测方式；
固定在线式持续检测，通过外置气泵，实现泵吸式流通检测方式（气泵选配）；
测量范畴：
0—100%LEL（可选，未列出量程可订制）
辨别率：
0.1%LEL
精度：
≤±3%（实际浓度，更高精度规定依照传感器性能定）
操作方式：
红外遥控器远、近距离操作、以便设立
重复性：
≤±1%
零点漂移:
≤±1%（F.S/年）
向应时间：
≤20秒（T90）
恢复时间：
≤20秒
防爆标志：
Exd II CT6
3.1.3人体感应器

Ø 采用了高精度2个双元被动红外探测感应器、人工智能数码芯片。
Ø 先进“真物辨认和防宠物”软件技术，具备超强抗干扰能力。
Ø 德国进口光学滤镜，杂光关断达99%，抗UV（紫外线）专用透镜，误报率减少到极致。
Ø 自动记忆环境变化状态，防止冷热气流、工作机器等干扰引起误报。
Ø 采用了超级滤光片可用于室外，排除普通探测器无法排除干扰。
Ø 全密闭设计，三层防水，高分子镀膜外壳，室内外均可使用。
Ø 明显抗小动物功能，可以防止25kg如下宠物。
Ø 两种工作模式：继电器模式。
产品参数
探测距离
11.6m*11.6m
微波频率
10.525GHz
工作电压
9.0-16.0VDC
工作温度
温度-10℃-50℃ 自适应
区域
(11+11+9)*2
抗白光干扰
>100000LUX
防宠物
10kg
安装
室外、室内
安装高度
2～2.7m
工作电流
约30mA
继电器
固态继电器
抗RF/EMI干扰
10V/M (10MHz-1000MHz

3.2软件设备
3.2.1移动客服端
支持苹果手机和Android系统智能手机，当前市面上手机都可以使用，通过手机能接受到报警信息和查看现场图片，并可对燃气监测点位可疑状况进行语音广播。
重要功能：
i. 监控点添加
ii. 监控点信息查看
可以查看到监控点各种探测器数据及历史数据；依照客户选购不同，看到数据多少不同；重要查看内容：报警记录、报警抓拍图片、温度、湿度、气体监测状态等；
iii. 监控点参数配备
可以设立联动功能，当报警发生时启动语音报警或打开某一设备等动作。
抓拍图片数量、大小、与否延时抓拍等；
iv. 告警范畴设立
依照环境不同，可以设立温度、湿度、压力等各种探测器告警范畴。
v. 设立管理人员账号

图（1）手机激活软件登录界面 图（2）手机客户端报警信息接受
查询界面，报警图片下载。

图（3）手机传感器数值查询、 图（4） 手机现场图片查询、设立界面
打开控制界面 可语音广播
3.2.2本地管理平台
v 本地管理平台可以直接在局域网内贴加设备管理，回放历史视频记录，设立传感器连接数量，查看传感器数据值及数据，对历史数据自动形成报表可随时查询。

图为温湿度传感器曲线分析表
3.2.3远程管理平台
v 接警平台：所有已经安装好点位可把设备编号统一输入到接警平台上,通过电脑可以及时收到报警信息，以及四周现场状况通过这个平台每 2秒图片更新一次.顾客也可随时切换画面。

图（1）为接警平台接警预警画面，可看接受到报警图片、报警信息。

图（2）为针对不同设备报警历史信息查询，查询时间及报警器报警信息

图（3）为接警平台设备管理，应用于设备添加和删除。

v 故障提示平台：l当所有已安装点位那个点设备发生故障或者断电断网，故障提示平台会及时显示，并及时已短信方式告知顾客。

图为故障提示平台，针对号段内所有设备故障积极提示

第四章 设备交货和安装
4.1．交货期和安装调试期
普通供货期为合同生效后20天内，安装调试期为1周以内。详细实行时间可根据顾客需求拟定。（注意：详细周期请征询集团采购）。
4.2．设备安装调试
1） 设备安装由我公司派人在买方指定安装现场进行。
2） 设备到达后，在我公司和买方人员监督下，由买方人员清点货品，并检查货品外观。
3） 设备安装、调试所需工具、仪表由我公司提供。
4） 我公司工程师在现场安装其设备时，应遵守买方公司规定及本地法律、法令。
5） 我公司提供经双方承认验收办法和验收程序，以便买方进行系统验收，以确认系统功能与否符合规定。
第五章 售后服务及技术培训
5.1．售后服务
5.11． 现场服务
我公司将指派有着近年项目经验技术人员到买方现场进行技术服务，负责指引合同设备安装、连接、调试。
5.12．保质期内技术服务
保质期为到货后一年，保质期内非人为因素故障，我公司负责免费维修或更换配件，负责买方在正常条件下系统正常稳定运营。在质量保证期内，由于设备在系统设计、设备制造技术和质量问题而产生故障，以及买方无法解决重要问题，我公司将在24小时内予以响应。
5.13．保证期后技术服务
在设备保证期满后，我公司将提供终身保修服务，保证长期以成本价提供买方相应备品备件和维修服务。我公司对于顾客所提出关于系统任何疑难问题将在24小时内予以响应。
5.14．系统改造及升级
自系统投入使用后，顾客若有系统改造、升级等需要，我公司将全力配合顾客改造和升级,并以成本价格提供所需系统设备。
5.2．技术培训
为保证设备能可靠、安全、良好地运营，以及此后应用软件开发应用，我公司将为顾客培训一批合格维护和管理人员，以便顾客方工作人员能理解系统工作原理，纯熟操作设备，掌握必要软件及硬件维护知识，并能及时排除大某些设备障碍。我司会提供顾客工作现场两次系统培训，培训内容涉及：
Ø 系统构成构造和整体功能
Ø 终端管理平台操作
Ø 系统寻常维护
Ø 系统实际操作
Ø 系统软件安装
Ø 系统故障诊断、维护、维修
Ø 整个系统综合应用操作和维护
第五章 质量保障、售后服务及培训
² 严格按照设计图纸规定
² 系统器件及执行元件符合普通工业生产安全监控统一原则
² 信号原则符合国家规定工业自动化仪表信号统一原则
² 软件应符合标书及双方商定规定
² 系统监控、报警、控制功能，上机操作显示列单逐点验收
5.3设计质量原则办法
² 1.严格根据国家安全防范技术工程设计、安装、维修行业原则及规范，按照客户对系统工程任务书及规定做好设计方案。
² 2.密切沟通客户,从技术可行、经济合用、合理角度对设计方案进行调节和修改，直至完全理解和符合客户规定。
² 3．按照以便、舒服、安全、环保、节能原则，在客户确认设计方案基本上完毕施工图设计。
² 4．实行设计目的管理责任制和项目设计专人制，按国家对设计行业管理原则，履行全面质量管理，认真严谨把好校对审核关。
² 5.2工期保证办法
² 1．实行项目管理，形成迅速决策、指挥灵活管理系统，若我公司中标，咱们承诺在45日内完毕本工程。
² 2．注重图纸会审工作，及时提前将施工图中问题提出，避免设计方面影响到施工进度。
² 3．严格按施工进度筹划组织施工，采用网络筹划控制工期，项目编制作业筹划，保证施工筹划顺利实现。
² 4．及时提出材料、设备筹划，加强设备维修及保养工作，杜绝因材料、设备等状况影响工期。
² 5．合理安排施工筹划，选用精兵强将，组织施工，提高工作效率，加快工程进度。
² 6．加强施工现场组织领导，做到统一指挥，统一协调，与甲方积极配合，尽量消除施工互相干扰现像；工程进度款准时拨款，材料筹划精心安排，保证工程正常施工。甲方应当及时提必要器具或协助，以免耽误工程
² 施工进度表如下：
序号
名称
1-5日
6-30日
31-65日
66-120日
1
订立合同

2
人员配备

3
施工图纸

4
材料准备

5
线缆布放

6
设备安装

7
系统调试

8
文档整顿

9
清理现场

10
验收

11
培训

施工人员分派如下表：
工程总负责人
1人
专业安全员
1人
施工图纸设计
2人
系统调试
2人
管线敷设及前端设备安装
8人
监控中心设备安装
4人
施工过程质量检查
1人
机动人员
3人
5.4质量保证办法
1．依照规定提供有关工程项目质量原则技术服务。
2．严格实行技术交底制度，建立健全质量检查制度和工序交接检制度。
3．完善技术管理、质量管理责任制，加强项目机构人员、岗位、责任贯彻，对工程质量实行全面控制。严格按国家施工及验收规范，质量检查评估原则及关于规范规定，
5.5售后服务
1）、征询服务
客户使用过程中，浮现故障或不正常现像随时通过电话或书面提出问题，我公司通过电话解决，必要时派出人员到现场服务。
2）、维修服务
公司设有专门维修售后服务部门为客户提供专业技术服务。客户通过电话可以得到有效服务支持。
除故障维修服务外，提供定期保养，登记使用状况，保证系统正常运营。
公司对所有系统提供一年保修服务。在保修期外，提供长期维护服务。
3）、不属保修范畴状况
因不正常操作及人为或自然灾害而引起故障。
自行拆卸变化设备构造及任何某些后导致损坏。
非我方指定专业技术人员指引安装而引起故障。
4）、软件更新服务：
当各系统软件更新时，我方协助甲方进行系统更新提高，并免费提供软件新版本，使顾客系统处在先进水平及最完善状态。
5.6技术培训
工程施工完毕后，我公司安排一名高档工程师对工程甲方技术及操作人员（人员数量及名单由甲方拟定）针对系统操作使用、寻常维护及简朴故障排除，免费进行培训15天。保证参加培训人员均能对整个系统有全面理解，并纯熟掌握设备操作和寻常维护。
培训内容：
系统构成和原理
系统各种设备安装和用法
系统维护
