温度采集报警汇报

汇报题目：数字温度计
系部：电子工程系 专业：计算机控制技术
姓名：
学号：
指导老师：汤平

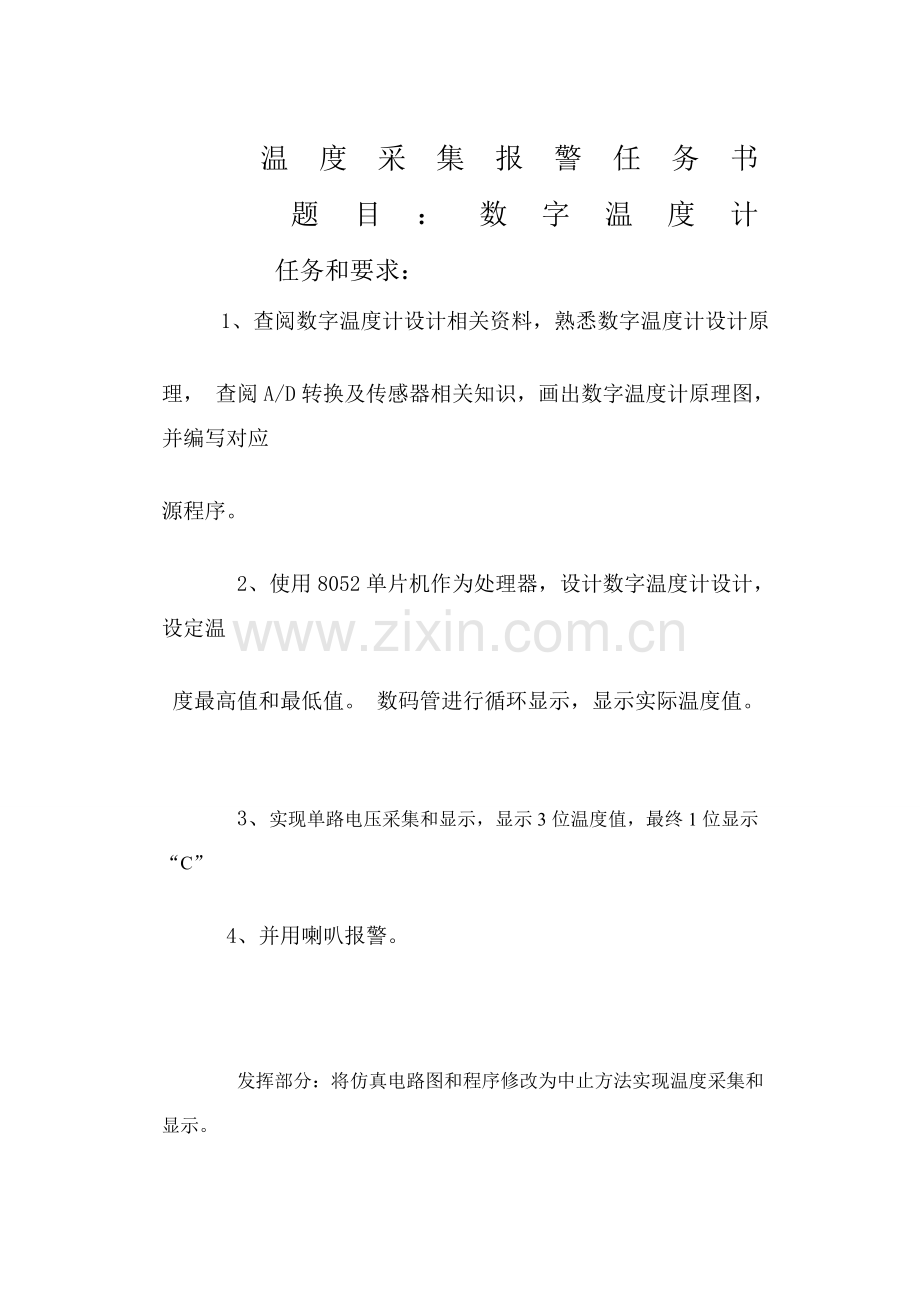

温度采集报警任务书 题目：数字温度计 任务和要求：
1、查阅数字温度计设计相关资料，熟悉数字温度计设计原

理， 查阅A/D转换及传感器相关知识，画出数字温度计原理图，并编写对应

源程序。

2、使用8052单片机作为处理器，设计数字温度计设计，设定温

度最高值和最低值。 数码管进行循环显示，显示实际温度值。

3、实现单路电压采集和显示，显示3位温度值，最终1位显示“C”

4、并用喇叭报警。

发挥部分：将仿真电路图和程序修改为中止方法实现温度采集和显示。

序言

温度检测和控制是工业生产过程中比较经典应用之一，伴随传感器在生活中愈加广泛应用，利用新型数字温度传感器实现对温度测试和控制得到愈加快开发，本文设计了一个基于80C52温度检测及报警系统。该系统能够方 便实现温度采集和显示，并可依据需要任意设定上下限报警温度，它使用起来相当方便，含有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中温度测量，也能够看成温度处理模块嵌入其它 系统中，作为其它主系统辅助扩展。该系统设计和布线简单，结构紧凑，抗干 扰能力强，在大型仓库、工厂、智能化建筑等领域温度检测中有广泛应用前 景。

目录
1、 原理· · · · · · · · 1

2、 元器件介绍· · · · · · · 2
3、元器件清单· · · · · · · 7
4、参考电路图· · · · · · · 8 5 电路图详解· · · · · · ·10
6、元器件排版和焊接 · · · · ·11

7、参考程序编写和导入 · · · · ·12

8、成品调试· · · · · · ·15
9、总结 · · · · · · ·16
10、参考文件 · · · · · · ·17

原理

依据主芯片AT89S52所展开设计

（1） 微处理器：AT89S52很适适用于控制，她关键结构和特点在前面已经介绍过了，为了满足外围接口电路需要，通常全部要在输出口处接锁存驱动电路，这里我们采取是SN74HC573。

（2） 压频变换装置：将模拟电压量转化成频率值，这是一个A/D转化方法，将输出电压U0采样经过压频变换装置传给单片机，压频转化装置我们用是National SemiconductorLM331。

（3） 输出控制电路：单片机输出控制信号经过电阻解码网络转化成模拟电压值，控制电压和电流比较器基准值，实现对外围功率电路控制。

（4） 上电复位电路：为了预防单片机程序飞跑，出现死锁，我们采取MAXIM企业MAX813L系统监控集成芯片来实现对单片机监控，该芯片含有看门狗电路、门限值检测器、手动复位等功效。

（5） 输入控制和数码显示电路：包含按键和显示部分。经过简单按键选择，实现运行方法选择、复位及故障显示。显示部分采取SN74HC573驱动两个8位七段LED显示；同时经过发光二极管和蜂鸣器提醒运行状态。
1

元器件介绍

本设计选择单片机型号为STC89C52RC，它是一个低功耗、高性能CMOS8位微控制器，含有8K在系统可编程Flash存放器。在单芯片上，拥有灵巧8位CPU和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效处理方案。芯片引脚见图3-1。

图3-1 STC89C52芯片引脚图 2
其内部管脚和通用8xC52基础相同，关键处理各外部硬件初始化，会聚IC内部寄存器和数据RAM并和CPU进行通信等。其关键管脚有：XTAL1(19脚)和XTAL2(18脚)为振荡器输入输出端口，外接12MHz晶振。RST(9脚)为复位输入端口，外接电阻电容组成复位电路，可进行手动复位。
VCC(40脚)和GND(20脚)为供电端口，分别接+5V电源正负端。P0~P3为可编程通用I/O脚，其功效用途由软件定义,各引脚功效描述见表3-1。
表3-1 STC89C52RC引脚功效描述
名称
名称及功效
ALE
地址锁存使能
P0.0-0.7
P0口
P1.0-1.7
P1口
T2（P1.0）：定时/计数器2外部记数输入/时钟输出
T2EX（P1.1）：定时/计数器2重装载/捕捉/方向控制
P2.0-2.7
P2口
P3.0-3.7
P3口
RXD(P3.0)：串行输入口
TXD(P3.1)：串行输出口
INT0(P3.2)：外部中止0
INT1(P3.3)：外部中止
T0(P3.4)：定时器0外部输入
T1(P3.5)：定时器1外部输入
WR(P3.6)：外部数据存放器写信号
RD(P3.7)：外部数据存放器读信号
PSEN
程序存放选通
RST
复位端
VCC
电源：提供掉电，空闲，正常工作电压。
GND
接地
EA/Vpp
外部寻址使能/编程电压
XTAL1
晶体1：反相振荡放大器输入和内部时钟发生电路输入
XTAL2
晶体2：反相振荡放大器输出
STC89C52RC单片机还含有以下多个特点：
1) 增强型6时钟/机器周期CPU；
2) 3.4V-5.5V宽工作电压，工作频率范围0-40MHz，实际工作频率可达48MHz；
3) 工作温度范围0~75℃；
4) 8KB用户应用程序空间和512B片内RAM，无需扩展存放器；32个通用I/O口，复位后P1/P2/P3是准双向口/弱上拉，P0口是开漏 输出，作为总线扩展用时，不用加上拉电阻，作为I/O口使用则需要 上拉电阻；
5) 内置看门狗电路，无需外加看门狗电路；
6) 内置3个16位定时器/计数器，其中定时器0可作为2个8位定时器使用；
7) 含有4个外部中止源，下降沿或低电平触发中止，掉电模式可由外部中止低电平触发中止模式唤醒；
8) PDIP-40封装。

4

共阳极数码管：

数码管引脚分部：

5

6

元器件清单

名称
参数
数量
7组数量
51系列单片机
STC89C51/52RC
1
7
单片机座子
40引脚
1
7
晶振
12MHz
1
7
瓷片电容
22pF
2
14
瓷片电容
0.1uF
2
14
电解电容
22uF/16V
1
7
电解电容
20uF/16V
2
14
电阻
10kΩ
2
14
电阻
1kΩ
2
14
电阻
4kΩ
2
14
电阻
300Ω
1
7
变阻器
100kΩ
1
7
集成运放
UA741
1
7
串行A/D转换器
TLC549
1
7
模拟温度传感器
LM35
1
7
三极管
9012
1
7
蜂鸣器

1
7
按键

1
7
焊锡

若干

万能板
7cmX15cm
1
10
导线
Ф0.8mm单芯漆包线
若干

7

参考电路图

8

电路详解

80C51时钟有两种方法产生，即内部方法和外部方法。（图2-4所表示）80C51中有一个组成内部震荡器高增益反向放大器，引脚XTAL1和XTAL2分别是该放大器输入端和输出端。这个放大器和作为反馈元件片外石英或陶瓷震荡器一起组成自激震荡器震荡电路图。外接石英晶体（或陶瓷震荡器）及电容C1、C2接在放大器震荡回路中组成并联震荡电路。对外接电容C1、C2即使没有很严格要求，但电容大小会轻微影响震荡频率高低、震荡工作稳定性、起震难易程序及温度稳定性，假如使用石英晶体，推荐使用30pF±10pF，而假如使用陶瓷谐振器提议选择40pF±10pF。用户还能够采取外部时钟，采取外部时钟图所表示。在这种情况下，外部时钟脉冲接到XTAL1端，既内部时钟发生器输入端，XTAL2悬空。因为外部时钟信号是经过一个2分频触发器后作为内部时钟信号因另外部时钟占空比没有特殊要求，但最小高电平连续时间和最大低电平连续 时间应符合产品技术条件要求。此次设计采取内部震荡电路,瓷片电容采取30P,晶振采取12MHZ。

复位电路设计
容采取电容值为10μ电解电容。具体连接电路图2-5所表示：单片机系统复位电路在这里采取是上电+按钮复位电路形式，其中电阻R采取10KΩ阻值，电

10

元器件排版焊接

首先拿到参考电路图，仔细观看和了解电路图。在依据电路图上面元器

件一次查对老师所发元器件是否够数，元器件参数是否正确，，用万用表测

出每个电阻参数大小，按次序排列标注好参数信息。检验元器件是排版焊接

第一步.

元器件检验完后，是就排版了，依据以往经验能够把电路图分为多个部分

后在来逐一排版焊接，现实最小系统电路焊接，再焊接复位电路元器件，这

样把电路划分为多个小部分逐一焊接，利于焊接，便于检验，易预防遗漏元器件

安装和焊接。

11

参考程序

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int

#define Tmax 35 //报警温度35℃
sbit TLC549_SCLK=P1^2; //TLC549芯片SCLK线
sbit TLC549_SDO=P1^0; //TLC549芯片SDO线
sbit TLC549_CS=P1^1; //TLC549芯片CS线
sbit Speaker=P1^7; //蜂鸣器端口

#define outbit P3 //outbit为数码管公共端控制量
#define outseg P2 //outseg为数码管段码端控制量
#define len 2 //len为数码管个数

uchar ledbuf[len]; //显示缓冲，存放显示字符字段码
uchar code segmap[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77, 0x7c,0x39,0x5e,0x79,0x71,0x00};
uchar TLC549_data( )//TLC549A/D转换程序
{
uchar result;//定义result存放A/D转换结果
uchar i=0,j;

TLC549_CS=1;//TLC549CS引脚输出高电平，为A/D转换做准备
TLC549_CS=0; //TLC549CS引脚输出低电平，开始一个A/D转换周期
result=0;//A/D转换结果清零
TLC549_SDO=1;// 51单片机读数据时得先把管脚置1
for(i=0;i<8;i++) 12
{
if(TLC549_SDO==1)
result=result|(0x80>>i);// 从高位到低位依次获取A/D转换结果
TLC549_SCLK=1;
TLC549_SCLK=0; //输出TLC549下降沿，从SDO端送出一位A/D转换结果
for(j=0;j<2;j++);//下降沿产生后，400ns后新位被写到数据线上，所以需延时
}
TLC549_CS=1; //一个周期结束后，TLC549CS端设置为高电平
return result; //返回A/D转换结果
}
//延时子程序
void Sleep(uchar count)
{
uchar i;
while(count-- != 0) for(i=0;i<124;i++);
}
// LED七段码显示函数
void DispLed()
{
uchar i, pos=0x01; //从左往右显示，公共端控制暂存变量pos设置为0x01
outbit=0xff; //全灭
for(i=0; i<len; i++) //扫描2个LED
{
outseg =ledbuf[i]; //输出目前段码值
outbit=~pos; //输出公共端控制值，选通一个数码管
Sleep(20); //延时
pos<<=1; // 公共端控制暂存变量pos左移一位，为选通下一个数码管做准备
outbit=0xff; //关闭全部数码管
Sleep(5); //延时
}
} 13
//扬声器发声
void speaker()
{
uchar i;
for(i=0;i<3;i++)
{ Speaker=1;
Sleep(20);
Speaker=0;
Sleep(20);
}
}

void main()
{ uchar a,b;
uchar i;
uint tt;
Speaker=0;
while(1)
{
tt=TLC549_data();//读取A/D转换结果
tt=tt*50/51; //计算温度值，保留在tt中
a=tt/10; //计算温度十位
b=tt%10; //计算温度个位
ledbuf[0]=segmap[a];//获取十位段码值
ledbuf[1]=segmap[b]; //获取个位段码值
if(tt>=Tmax) //超出要求温度，报警
speaker();
DispLed();//显示温度值

}
}

次序：1、18,19脚
2、9，31脚
3、 14 成品调试

15 总结
经过这次微机控制技术实训《温度采集报警——数字温度计》制作过程，我再次巩固了单片机相关知识。了解了80C52芯片信息和功效还有使用方法，和管脚分布，和引脚功效。学习了八段共阳极数码管引脚分布。温习了时钟电路，复位电路等电路知识。经过焊接电路板，再次对我们焊接技术进行回炉打造，得到提升，还有程序编写
也使我们对程序方面知识得到大幅度提升。

经过这次实训不仅使我们专业知识和素养得到提升，对我们实际动手能力和团结意识也得到成长，经过分组形式一起完成实训任务，是我们充足认识到了，合作，团结关键性，了解到团体能力大于个人能力本质意思。使我们各方面得到大幅度成长表现，使我们变得愈加成熟。 16

参考文件

1、 韩全立，赵德申，微机控制技术及应用，北京：机电出版社，.

2、 袁秀文，组态控制技术，北京：电子工业出版社，

3、 孙德辉，郑士富，微型计算机控制系统，北京：冶金工业出版社，

4、 赵长德，工业用微型计算机，北京：机械工业出版社，1999

5、 黄一夫，微型计算机控制技术，北京：机械工业出版社。1999

6、 互联网

17
