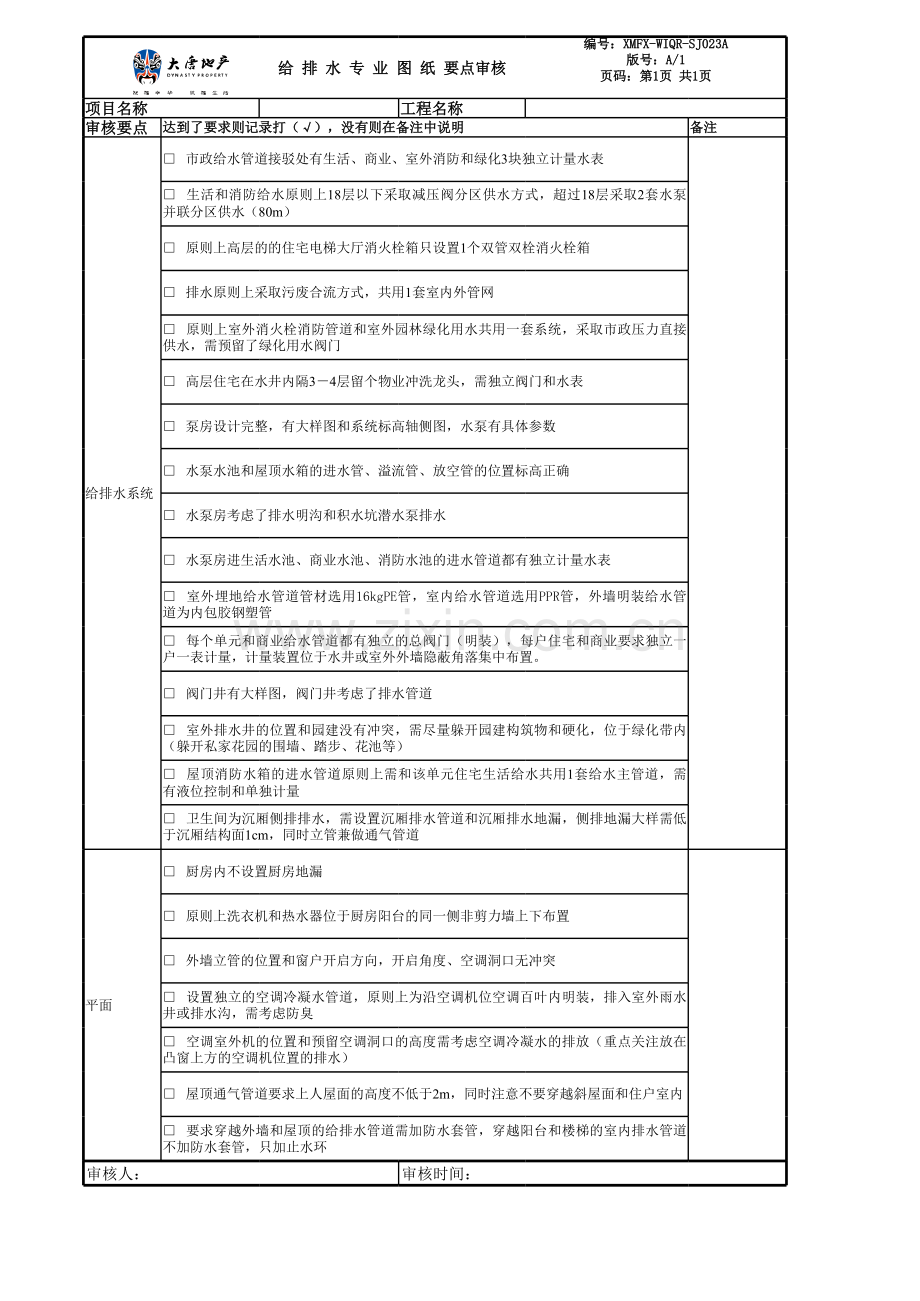

房地产项目给排水设计图纸要点审核.xls

给给 排排 水水 专专 业业 图图 纸纸 要要点点审审核核编编号号：XMFX-WIQR-SJ023AXMFX-WIQR-SJ023A版版号号：A/1A/1页页码码：第第1 1页页 共共1 1页页项项目目名名称称工工程程名名称称审审核核要要点点达达到到了了要要求求则则记记录录打打（），没没有有则则在在备备注注中中说说明明备备注注给排水系统市政给水管道接驳处有生活、商业、室外消防和绿化3块独立计量水表生活和消防给水原则上18层以下采取减压阀分区供水方式，超过18层采取2套水泵并联分区供水（80m）原则上高层的的住宅电梯大厅消火栓箱只设置1个双管双栓消火栓箱排水原则上采取污废合流方式，共用1套室内外管网原则上室外消火栓消防管道和室外园林绿化用水共用一套系统，采取市政压力直接供水，需预留了绿化用水阀门高层住宅在水井内隔34层留个物业冲洗龙头，需独立阀门和水表泵房设计完整，有大样图和系统标高轴侧图，水泵有具体参数水泵水池和屋顶水箱的进水管、溢流管、放空管的位置标高正确水泵房考虑了排水明沟和积水坑潜水泵排水水泵房进生活水池、商业水池、消防水池的进水管道都有独立计量水表室外埋地给水管道管材选用16kgPE管，室内给水管道选用PPR管，外墙明装给水管道为内包胶钢塑管每个单元和商业给水管道都有独立的总阀门（明装），每户住宅和商业要求独立一户一表计量，计量装置位于水井或室外外墙隐蔽角落集中布置。阀门井有大样图，阀门井考虑了排水管道室外排水井的位置和园建没有冲突，需尽量躲开园建构筑物和硬化，位于绿化带内（躲开私家花园的围墙、踏步、花池等）屋顶消防水箱的进水管道原则上需和该单元住宅生活给水共用1套给水主管道，需有液位控制和单独计量卫生间为沉厢侧排排水，需设置沉厢排水管道和沉厢排水地漏，侧排地漏大样需低于沉厢结构面1cm，同时立管兼做通气管道平面厨房内不设置厨房地漏原则上洗衣机和热水器位于厨房阳台的同一侧非剪力墙上下布置外墙立管的位置和窗户开启方向，开启角度、空调洞口无冲突设置独立的空调冷凝水管道，原则上为沿空调机位空调百叶内明装，排入室外雨水井或排水沟，需考虑防臭空调室外机的位置和预留空调洞口的高度需考虑空调冷凝水的排放（重点关注放在凸窗上方的空调机位置的排水）屋顶通气管道要求上人屋面的高度不低于2m，同时注意不要穿越斜屋面和住户室内要求穿越外墙和屋顶的给排水管道需加防水套管，穿越阳台和楼梯的室内排水管道不加防水套管，只加止水环审核人：审核时间：
