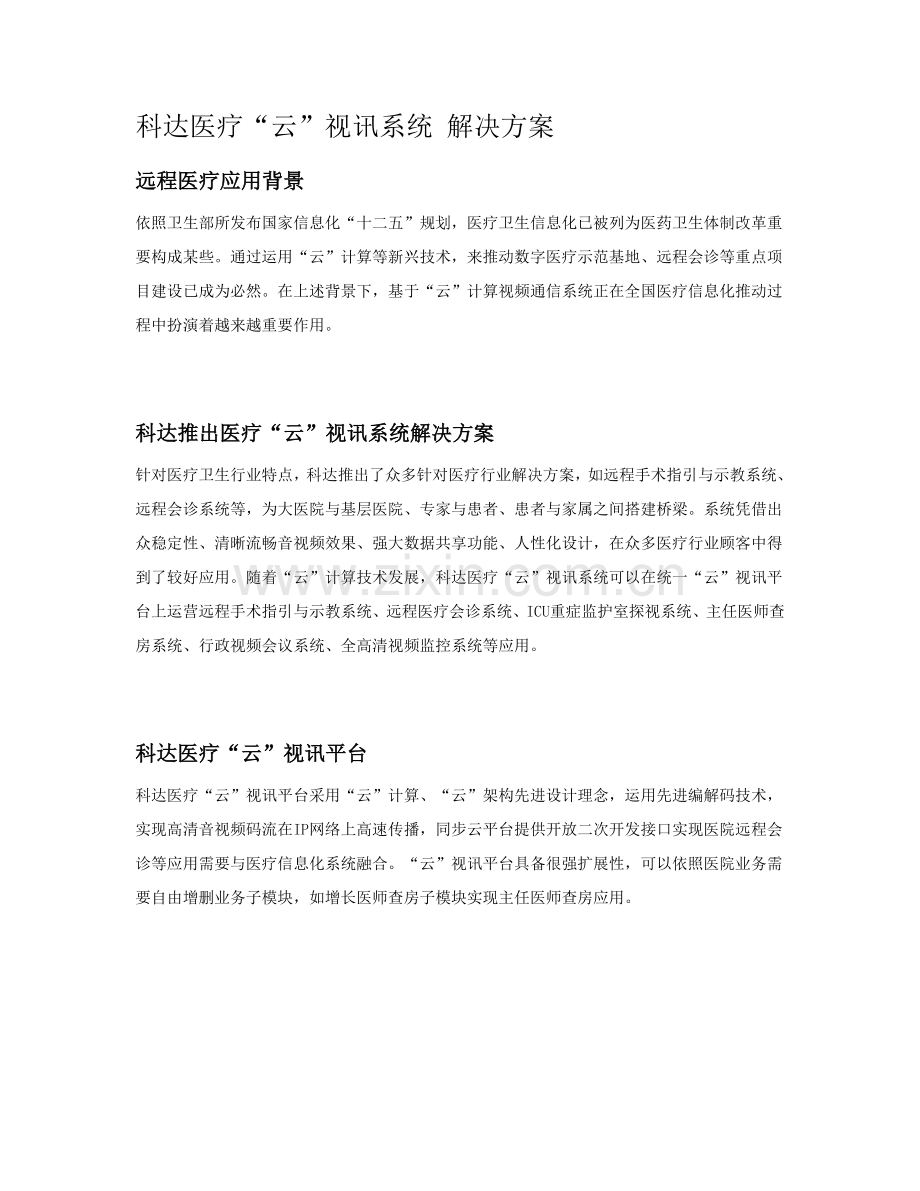

1、科达医疗“云”视讯系统 解决方案远程医疗应用背景依照卫生部所发布国家信息化“十二五”规划,医疗卫生信息化已被列为医药卫生体制改革重要构成某些。通过运用“云”计算等新兴技术,来推动数字医疗示范基地、远程会诊等重点项目建设已成为必然。在上述背景下,基于“云”计算视频通信系统正在全国医疗信息化推动过程中扮演着越来越重要作用。科达推出医疗“云”视讯系统解决方案针对医疗卫生行业特点,科达推出了众多针对医疗行业解决方案,如远程手术指引与示教系统、远程会诊系统等,为大医院与基层医院、专家与患者、患者与家属之间搭建桥梁。系统凭借出众稳定性、清晰流畅音视频效果、强大数据共享功能、人性化设计,在众多医疗行业顾客中

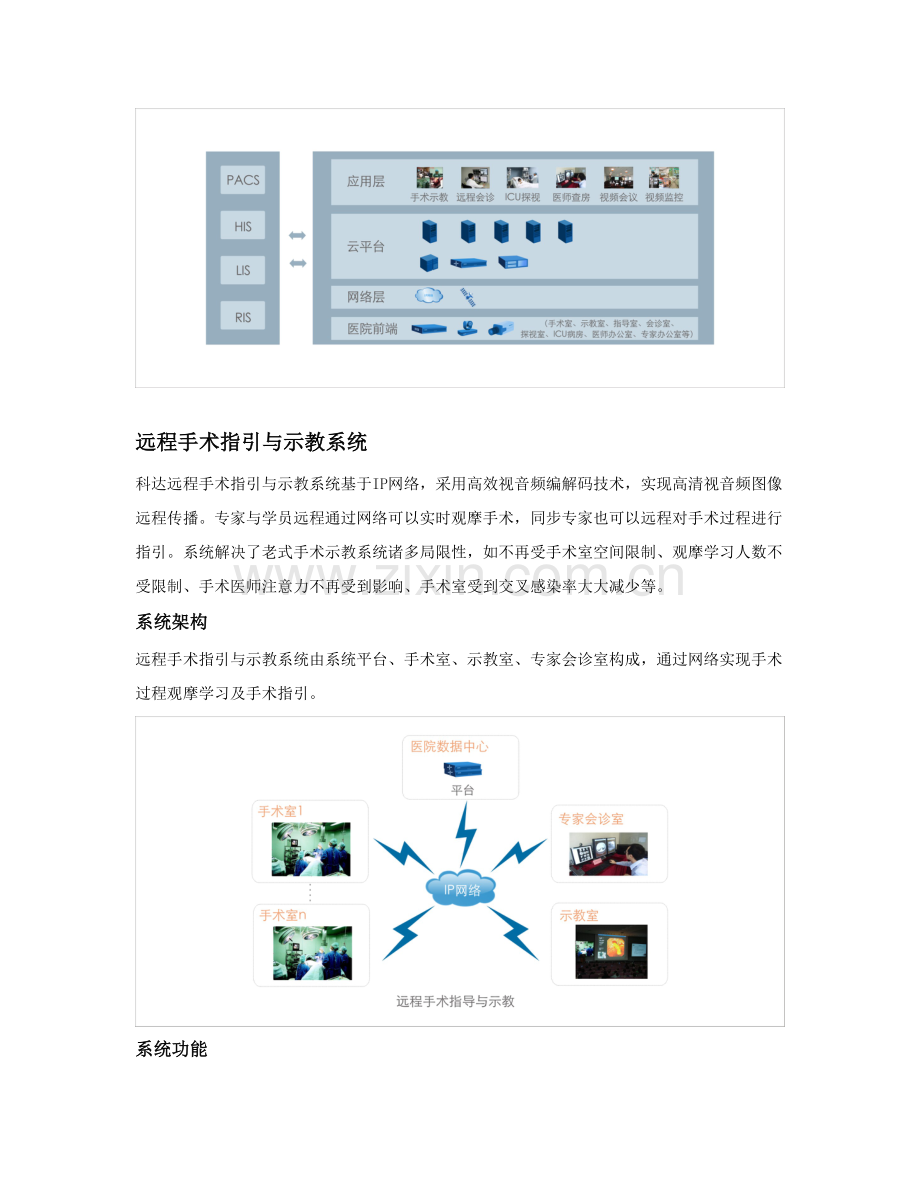

2、得到了较好应用。随着“云”计算技术发展,科达医疗“云”视讯系统可以在统一“云”视讯平台上运营远程手术指引与示教系统、远程医疗会诊系统、ICU重症监护室探视系统、主任医师查房系统、行政视频会议系统、全高清视频监控系统等应用。科达医疗“云”视讯平台科达医疗“云”视讯平台采用“云”计算、“云”架构先进设计理念,运用先进编解码技术,实现高清音视频码流在IP网络上高速传播,同步云平台提供开放二次开发接口实现医院远程会诊等应用需要与医疗信息化系统融合。“云”视讯平台具备很强扩展性,可以依照医院业务需要自由增删业务子模块,如增长医师查房子模块实现主任医师查房应用。远程手术指引与示教系统科达远程手术指引与示教
3、系统基于IP网络,采用高效视音频编解码技术,实现高清视音频图像远程传播。专家与学员远程通过网络可以实时观摩手术,同步专家也可以远程对手术过程进行指引。系统解决了老式手术示教系统诸多局限性,如不再受手术室空间限制、观摩学习人数不受限制、手术医师注意力不再受到影响、手术室受到交叉感染率大大减少等。系统架构远程手术指引与示教系统由系统平台、手术室、示教室、专家会诊室构成,通过网络实现手术过程观摩学习及手术指引。系统功能手术示教系统支持对各类手术直播示教,学员可以在示教室清晰地从各种角度观看手术室手术图像和各种医疗设备图像。手术指引手术过程中支持会诊室专家与手术室医师、示教室学员进行音视频双向交流,指
4、引手术顺利进行。手术录像存储系统支持手术全过程录制存储,录像学员可以在示教中心通过视频终端点播学习,也可以通过PC点播学习。系统布置手术室布置手术室是远程手术指引与示教系统中核心,布置全景摄像机、术野摄像机、视频终端以及显示设备,实现对手术过程图像以及各种医疗设备图像远程传播。 全景摄像机用于整个手术室全景图像拍摄; 术野摄像机布置在手术台吊臂上,用于对手术过程中手术创口拍摄; 视频终端负责全景摄像机、术野摄像机、各种医疗设备(腔镜、肠镜、麻醉机、生命体征监测仪等)图像接入编码传播,并接受专家会诊室音视频图像; 显示设备重要用于显示专家会诊室图像及本地医疗设备图像。手术示教室布置示教室是手术示
5、教中心,布置摄像机、视频终端及显示设备,实现手术室实时手术影像画面显示。 视频终端用于手术室视频图像解码显示以及示教室本地音视频编码;显示设备用于显示会诊室专家图像以及手术室摄像机、医疗设备图像。专家会诊室布置专家会诊室布置视频终端、高清摄像机、麦克风、显示屏等设备,实现与手术室、示教室之间音视频互动。 视频终端用于手术室视频图像解码显示以及专家会诊室本地音视频编码; 电视机用于手术室及示教中心图像。远程会诊系统科达远程会诊系统是基于IP网络,采用高效视音频编解码技术,实现会诊室之间高清视音频图像远程传播。该系统在一定限度上解决了某些医院医务人员局限性、医疗水平不高问题,缓和了中心医院病房紧张
6、局面,大大提高了专家们诊治效率。系统架构远程会诊系统由系统平台、医院内会诊中心、科室专家办公室、病人床边构成,并可扩展接入和谐合伙医院会诊中心及院外专家。系统功能会诊管理支持会诊申请、会诊安排、会诊专家浏览病历资料、专家信息管理、会议室管理等功能。病历资料采集支持通过胶片扫描仪实现模仿病历资料采集传播,同步也可与医院信息化系统对接,实现数字化病历资料采集。远程视频会诊支持会诊室型会诊、专家科室会诊、床边会诊。专家可以在会诊中心或科室办公室与提出申请医生、病人进行远程互动交流、会诊。支持危重症患者床边需求,患者在病床上就能实时接受专家远程会诊、远程监护。远程专科诊断系统支持远程心电诊断、远程医学
7、影像诊断。远程心电诊断是从数字心电图机采集心电信息并进行远程传播。远程医学影像诊断是支持从原则DICOM 3.0接口影像设备或PACS系统中获取患者影像资料。系统布置会诊室中心布置会诊中心重要布置视频终端、摄像机、麦克风、会诊工作站、医用显示屏等设备,实现与专家远程病例会诊。 视频终端用于会诊中心音视频编解码; 电视机用于显示远程会诊中心专家图像以及病人病历资料; 会诊工作站用于会诊信息预约、管理以及会诊时病历档案查看; 医用显示屏用于会诊病人PACS影像显示。科室专家办公室布置各科室专家办公室桌面可以布置一台一体化视频终端以及一台会诊工作站,实现专家在办公室即可参加远程会诊。 一体化视频终端
8、内置高清摄像机、麦克风、触控操作屏,可通过触控方式实现交互操作; 会诊工作站用于会诊信息预约、管理以及会诊时病历档案查看。床边会诊室布置在医院各病区布置多功能移动会诊工作站,实现病人在床边与会诊中心专家交流。 多功能移动会诊工作站涉及专业移动推车、液晶显示屏、视频终端、专业医疗诊断设备等。ICU远程探视/监护系统ICU收治患者是整个医院抵抗力最低、最容易产生并发症和严重感染人群,故在这个时期患者最需要家人陪伴和安慰。科达ICU远程探视/监护系统充分运用音视频传播技术,通过远程视频方式实现家属与ICU患者视频沟通,同步医护人员也可通过此系统随时观测患者状况,以便紧急状况下采用必要急救办法保证患者
9、安全。系统架构系统由探视平台、ICU病房移动探视推车、远程探视室、远程监护室构成。系统功能远程探视家属和病人通过该系统进行音视频通话,同步可对探视过程进行录像及刻录,在家属探视完毕后将探视录像光盘交给家属进行保存。远程监护支持危重症患者在病床上实时接受护士、医生远程监护服务。针对危重症患者,支持床边呼吸机、监护仪等生命体征数据实时采集与传播,实现对病情进行24小时不间断持续、动态观测。系统布置探视室布置探视室是重要为家属提供ICU重症病房远程视频探视场合,布置视频终端、摄像机、麦克风以及电视机。ICU重症监护室布置在ICU病房布置多功能移动推车,实现病人在床边与探视室亲属交流。 多功能移动推车
10、涉及专业移动推车、液晶显示屏、视频终端,并可选取布置专业医疗诊断设备。远程监护室布置布置高清一体化触控式桌面终端,该终端内置高清摄像头、麦克风,医护人员可对ICU病房实现24小时监护。主任医师查房系统主任医师查房是医院高层次医疗活动,通过主任医师查房,可以提高医疗质量,加强医患沟通。远程视频查房系统可以缓和主任医师来回奔波压力,提高专家查房效率,让更多患者享有到专家服务。系统架构在医院数据中心布置查房平台,在病房布置移动医疗车,在主任医师办公室布置一体化查房终端。系统功能主任医师查房时,医护人员将医疗车推入指定病房,并将医疗车上摄像头对准病人,通过远程查房平台将医疗车上视频终端与主任医师办公室
11、内终端呼通,此时主任医师就可以与病人进行病情沟通。查房同步病人床边呼吸机、监护仪等生命体征数据可实时被采集并传送到主任医师桌面,以便主任医师理解病人病情及实时状态。系统布置主任医师办公室布置在主任医师办公室布置一台高清一体化触控式桌面终端,该一体化终端内置高清摄像头、麦克风。主任医师在办公室内就可以以便、快捷与病房内病人进行视频交流。病房移动医疗车布置在病房内布置多功能移动推车,移动推车集成视频终端、摄像机、显示屏麦克风、专业医疗诊断设备等。查房时只需推着该医疗车即可实现病人与主任医师视频交流。行政视频会议系统作为一种当代高效沟通方式,视频会议正逐渐成为医疗行业顾客必备IT沟通工具之一,随着医
12、疗卫生事业发展,医院内部科室之间、外部合伙医院之间视频沟通需求越来越多。行政视频会议系统可以随时随处进行视频通信交流,提高医院运作效率。系统架构在医院数据中心布置视频会议平台,在医院主会场、分院会议室、医生办公室、移动出差人员等布置不同类型终端设备。系统功能满足医院全院寻常行政会议需求;满足领导之间可视通话需求;满足医院各科室间病例讨论会诊;满足医院内各种远程培训需求;满足与合伙医院之间学术交流会议。系统布置大礼堂会议室布置(医院主会场) 建议布置专业高清会议终端; 摄像机依照会场状况采用支架或吊装方式; 支持调音台及功放音箱布置。中小型会议室布置(部门会议室)集成高清PTZ摄像机和全向界面麦
13、克风;可集成移动电视支架。建议布置专业高清会商终端;桌面布置(领导办公室)l内置摄像机、麦克风、触控显示屏、音箱;直接布置在办公桌面,连接网络和电源即可使用。建议布置一体化桌面终端;移动布置(出差人员)出差人员可布置基于PC、PAD、手机移动终端。全高清视频监控系统系统通过在医院重要监控场合布置高清网络摄像机方式来采集实时高清现场图像。在监控中心布置监控平台、电视墙、存储系统和操作坐席,依托IP承载网络构建一种星型构造数字化、网络化、智能化IP监控系统。系统架构高清视频监控系统涉及前端高清图像采集与传播、中心高清图像管理与存储、后端高清图像解码与显示等某些。每幢楼布置网络录像机负责该幢楼网络摄
14、像机接入和视频存储,以便管理同步减轻监控中心网络带宽。系统功能图像监控 支持单画面和各种多画面模式实时图像浏览; 支持每幅画面手动或自动轮询,轮询间隔可设立; 支持监控点摄像机远程PTZ控制; 支持图像编码、字幕显示配备和管理; 支持移动侦测、音频对讲功能操作与管理; 可外接键盘和矩阵,实现图像切换和PTZ控制。录像存储回放 支持中心录像存储和客户端录像存储功能; 支持告警录像、定期录像、手动录像等控制方式; 可按各种参数实现录像资料检索; 支持录像文献本地回放和远程点播; 录像回放中提供快进、拖拉等各种控制功能。报警联动 支持前端编码设备开关量输入告警联动; 支持移动侦测告警联动; 通过二次
15、开发接口与其她系统结合实现告警联动; 支持图像切换、录像、读秒等联动操作; 可通过前端编码设备提供声、光、电警示等联动控制。系统布置前端监控点布置通过在前端各个监控点布置高清网络摄像机,对前端高清图像进行采集与传播。像医院B超室等电离辐射较大场合,建议使用网络摄像机,图像效果不会受到影响。 红外防水网络摄像机,布置在医院围墙周界,可24小时监控; 防暴半球,布置在门诊大厅,吸顶安装,大方美观; 高清室内PTZ摄像机,布置在取药房,可以通过PTZ控制对取药、收费等细节进行扑捉; 高清网络枪机,布置在医院走廊,可依照走廊长度选用适当镜头进行监控; 网络录像机,负责对网络摄像机进行录像; 本地显示,
16、可以通过网络录像机GUI界面对前端网络摄像机进行浏览、录像、放像等操作。后端平台布置通过在中心布置监控平台,对前端高清网络摄像机和网络录像机进行统一管理 监控平台,负责对前端网络摄像机和网络录像机批准管理; 集中解码器,接入监控平台,可对前端高清网络摄像机视频图像解码上墙,并支持轮训等功能; 操作电脑,安装监控平台客户端软件,通过监控平台,可对前端网络摄像机进行图像浏览、录像、放像等操作。客户案例某部队远程医疗及培训系统某部队远程医疗及培训系统覆盖部队总部远程医学中心、全国各边远军队医院及野战医院。系统基于卫星通信网络,采用高标清混合组网,实现远程医学培训、多方远程会诊以及全网视频会议等应用。
17、同步总部系统平台实现对各下辖节点统一管理、统一调度。某省国家级试点远程会诊系统为了积极响应国家“积极发展面向农村及边远地区远程医疗”号召,某省建设了国家级试点远程会诊系统。系统以该省省立医院为专家医院,对下连接5个县级人民医院,实现远程视频会诊、远程心电诊断等功能,后续将对上连接国家级专家医院、对下逐渐增长入网基层医院数量。山西朔州卫生局远程医疗系统为解决老百姓“看病难、看病贵”问题,朔州市卫生局建设了覆盖到基层远程医疗系统。系统覆盖1个远程医疗服务管理中心、1个专家医院、2个市级医院、6个区县医院和13个乡镇医院,形成了北京专家医院和朔州市、县、乡三级远程医疗平台,实现对医疗条件较差偏远地区
18、患者进行远距离诊断、质量和医疗征询目。兰州大学第二医院手术示教系统兰大二院始终致力于向当代化综合医院发展,医院对如何运用高科技技术来提高医疗水平、服务病患需求越来越迫切。为此医院布置了一套高清远程医疗视讯系统,极大以便了手术现场教学、专家会诊等实际需要。系统覆盖各种手术室、示教室、行政会议室、大礼堂,实现医院内远程手术示教及专家会诊指引应用。河池市人民医院高清视频监控系统随着医院治安规定不断提高,医院安防对系统性能规定也在不断提高,特别是对图像清晰度规定,由于只有高清晰图像才干更好地把握细节、提高安全防范能力,同步高清图像也是智能应用必然基本。为此河池市人民医院建立了一套高清视频监控系统,在医院大厅,楼道,电梯等多处重点监控区域安装高清摄像机,通过监控中心监控平台,对其统一调度管理。北京市某医院高清视频监控系统北京市某医院原有一套模仿监控系统,由于图像清晰度低,难以满足高清晰监控需求,故在新建两个分院建立了全高清视频监控系统,同步能将原有DVR模仿监控系统接入高清监控系统继续使用。涉及大门,大厅,药房,走廊,楼梯,停车场,围墙周界等。此套高清监控系统在监控中心布置一台DVR接入网关,将原模仿监控图像无缝接入系统,统一调度管理。
