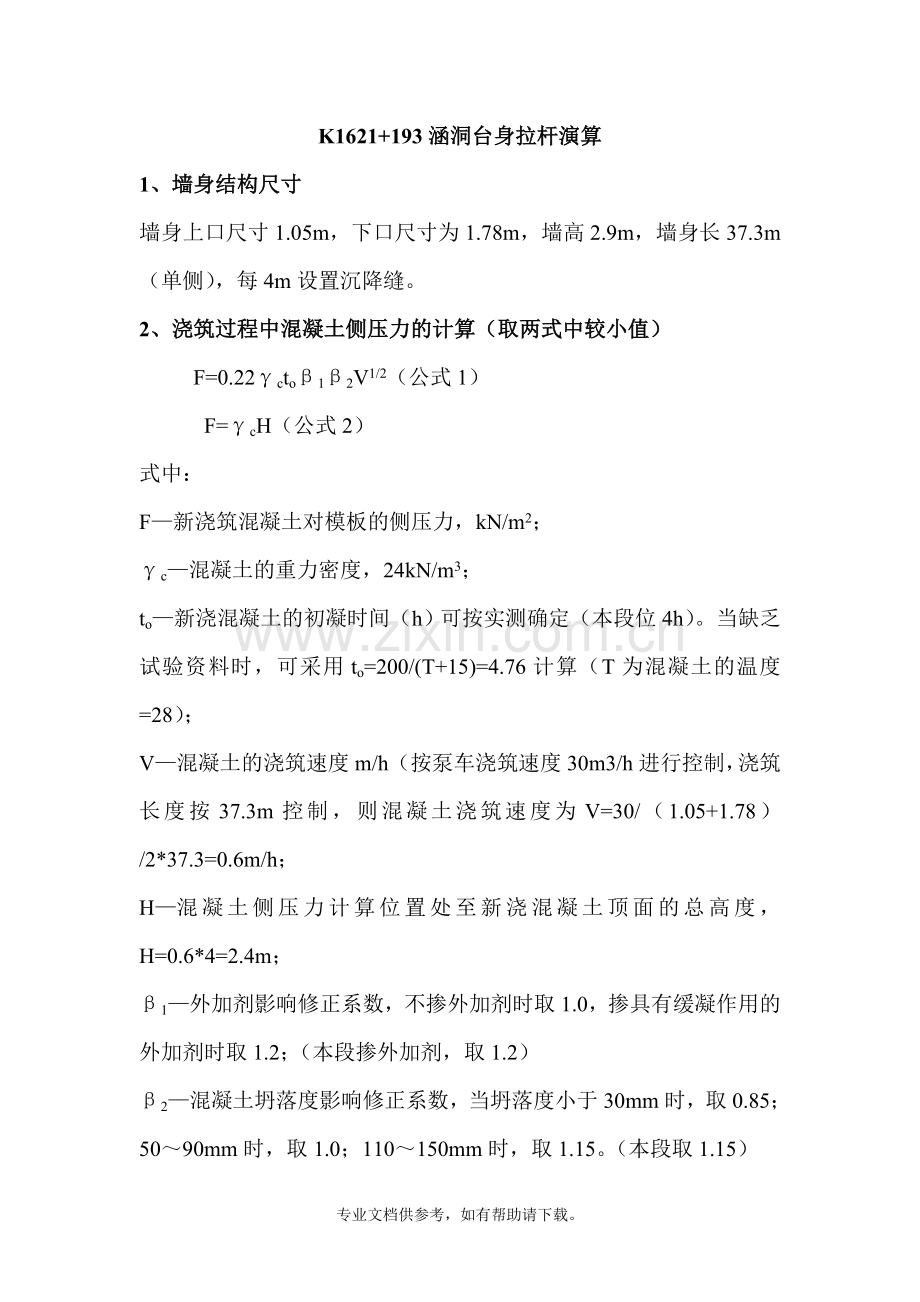

K1621+193涵洞台身拉杆演算
1、墙身结构尺寸
墙身上口尺寸1.05m，下口尺寸为1.78m，墙高2.9m，墙身长37.3m（单侧），每4m设置沉降缝。
2、浇筑过程中混凝土侧压力的计算（取两式中较小值）
F=0.22γctoβ1β2V1/2（公式1）
F=γcH（公式2）
式中：
F—新浇筑混凝土对模板的侧压力，kN/m2；
γc—混凝土的重力密度，24kN/m3；
to—新浇混凝土的初凝时间（h）可按实测确定（本段位4h）。当缺乏试验资料时，可采用to=200/(T+15)=4.76计算（T为混凝土的温度=28）；
V—混凝土的浇筑速度m/h（按泵车浇筑速度30m3/h进行控制，浇筑长度按37.3m控制，则混凝土浇筑速度为V=30/（1.05+1.78）/2*37.3=0.6m/h；
H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度，H=0.6*4=2.4m；
β1—外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；（本段掺外加剂，取1.2）
β2—混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。（本段取1.15）

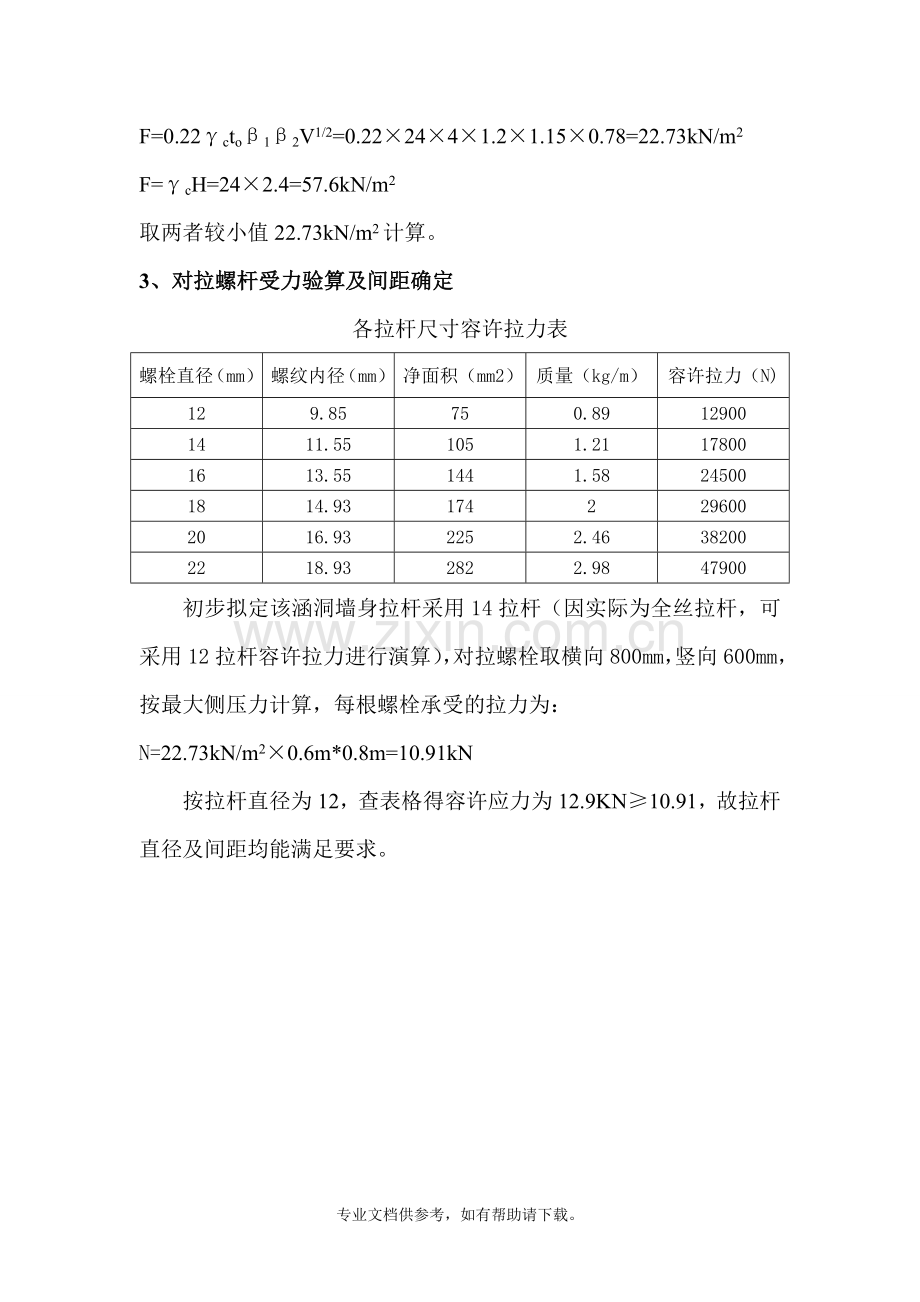

F=0.22γctoβ1β2V1/2=0.22×24×4×1.2×1.15×0.78=22.73kN/m2
F=γcH=24×2.4=57.6kN/m2
取两者较小值22.73kN/m2计算。
3、对拉螺杆受力验算及间距确定
各拉杆尺寸容许拉力表
螺栓直径（mm）
螺纹内径（mm）
净面积（mm2）
质量（kg/m）
容许拉力（N)
12
9.85
75
0.89
12900
14
11.55
105
1.21
17800
16
13.55
144
1.58
24500
18
14.93
174
2
29600
20
16.93
225
2.46
38200
22
18.93
282
2.98
47900
初步拟定该涵洞墙身拉杆采用14拉杆（因实际为全丝拉杆，可采用12拉杆容许拉力进行演算），对拉螺栓取横向800mm，竖向600mm，按最大侧压力计算，每根螺栓承受的拉力为：
N=22.73kN/m2×0.6m*0.8m=10.91kN
按拉杆直径为12，查表格得容许应力为12.9KN≥10.91，故拉杆直径及间距均能满足要求。
