S型瓦干挂综合项目施工专项方案.doc

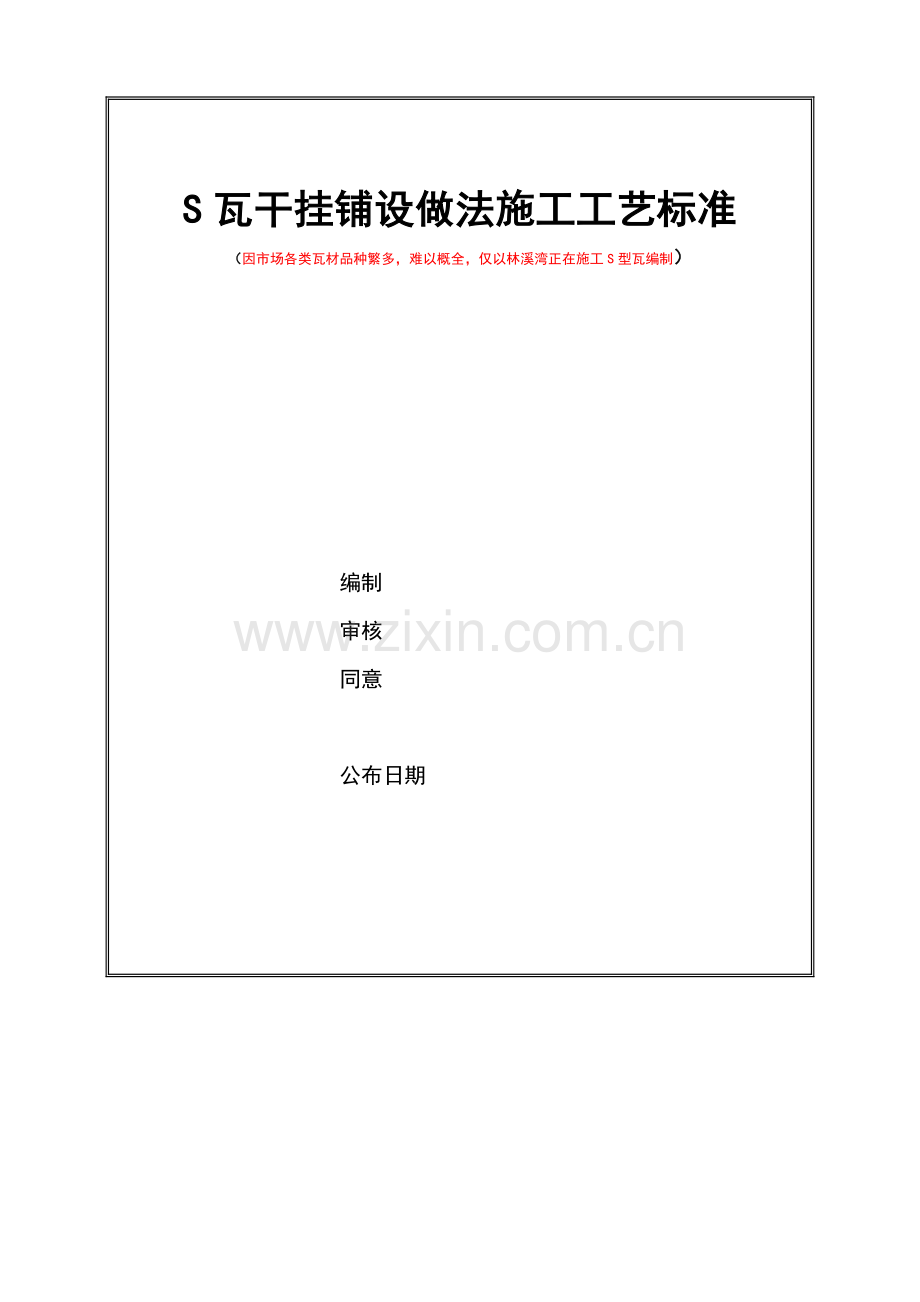

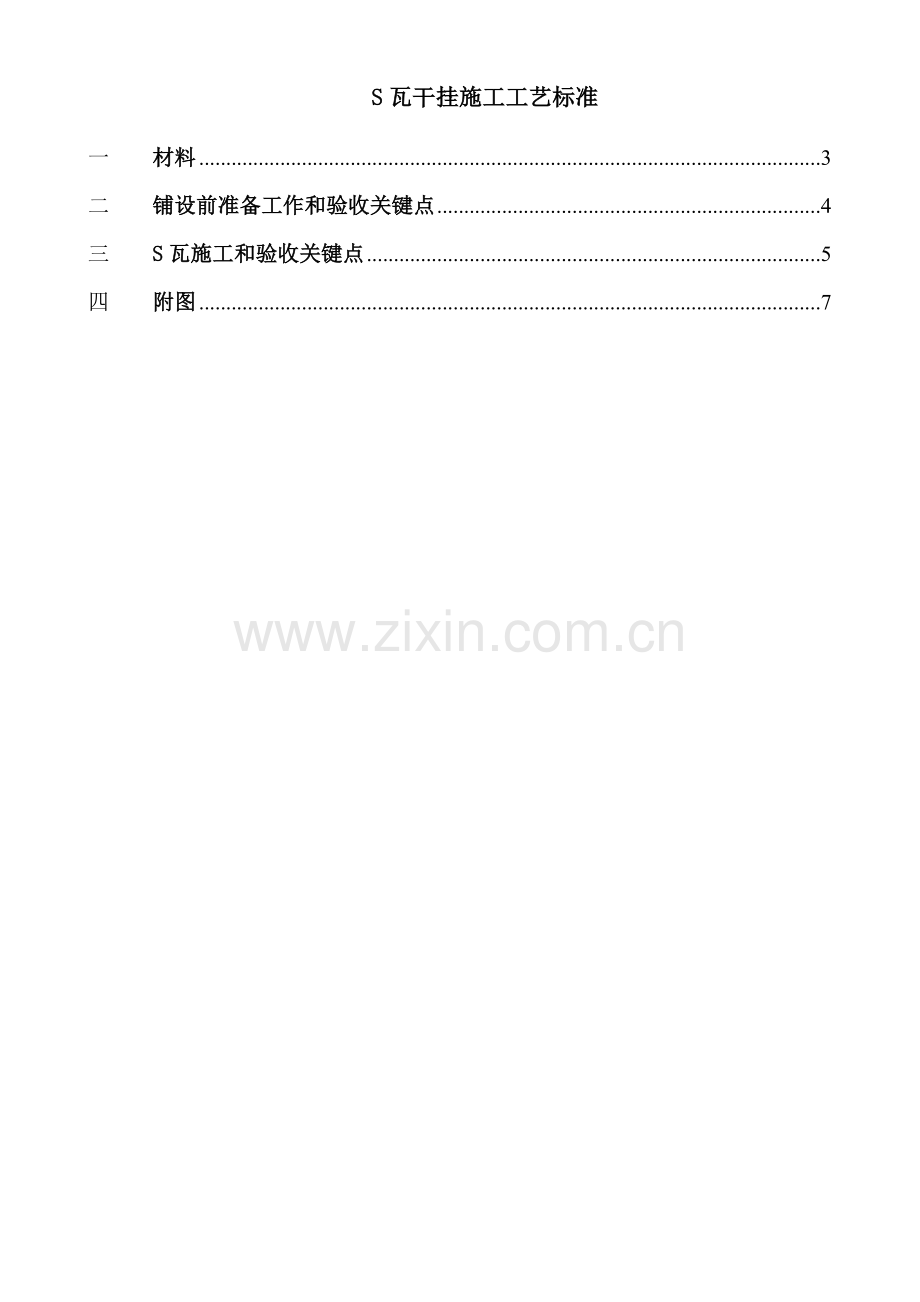

S瓦干挂铺设做法施工工艺标准（因市场各类瓦材品种繁多，难以概全，仅以林溪湾正在施工S型瓦编制）编制审核同意公布日期 S瓦干挂施工工艺标准一材料3二铺设前准备工作和验收关键点4三S瓦施工和验收关键点5四附图7一 材料1.1 材料指标龙骨：主龙骨44*44mm方管（是镀锌吗？）800mm和已预埋直径10钢筋有效焊接固定，自屋脊至固定点按设计要求坡度排布；副龙骨44*44mm方管300mm和主龙骨垂直相交排布。钢钉：在副龙骨上打眼，采取镀洛自攻丝，直径3.5-4.0固定主瓦：S瓦规格尺寸310*310，厚度12-20，谷深35，头尾搭接长度30-50，S瓦采取双钉孔部署，脊瓦、边瓦、阴沟瓦等配件依据不一样主瓦规格尺寸配套选择；S瓦弯曲破坏荷重大于1600N，1.2 使用范围斜屋面（依据单体工程设计）1.3 S瓦生产厂家瓦材应选择经过郑州康桥工程部同意大厂生产合格材料，不可使用质量无确保小厂材料。1.4 进场验收材料进场时必需有出厂合格证及性能检测汇报。检测汇报应包含抗弯曲性能、抗冻性能、耐极热极冷性能、吸水率、抗渗性等检测数据。现场应对每批进场瓦进行尺寸及外观质量检验，不应有起泡、麻面、分层、色泽差石灰爆裂等缺点。二 铺设前准备工作和验收关键点2.1 技术交底施工方对管理人员和施工人员进行技术交底，未经培训和考评合格班组和操作人员，不得上岗。施工方须向项目部提交技术交底统计，必需时工程师需参与交底过程。2.2 基层顺水条施工前应先对屋面找平层进行检验验收，找平层应和基层粘结牢靠且不得有起皮、开裂、疏松等现象，应严格控制找平层平整度偏差小于3mm,验收合格方可进行顺水条施工。2.3 瓦条瓦条上屋面前，需经主管工程师对瓦条规格尺寸、防腐效果等进行检验验收，合格后方可许可运至屋面2.4 钉对于拟使用镀锌钢钉，需经对钢钉直径、长度、防腐镀锌处理等进行检验验收（合格证、检测汇报），钢钉直径、长度需依据1.1条中要求进行提前确定（附图）2.5 瓦使用前需对瓦外观质量再次进行检验，关键检验表面有没有起泡、麻面、分层、色泽差石灰爆裂等缺点（附图）2.6 检验和验收准备工作验收检验批为一个屋面或按合理施工安排小于一个屋面施工段。以上准备工作全部完成后，由施工方自检合格后，报主管工程师验收。在主管工程师验收合格前，施工方不得进入下道工序施工。三 、施工和验收关键点3.1 瓦条施工1、 弹线：横向弹线（挂瓦条线），檐口线根据瓦长度减去挑出檐口长度定距弹线（在距离檐口边缘30mm处增设一条线），然后从下向上根据瓦有效长度（钉眼距离瓦底端长度减去上下瓦搭接长度）间距弹线至屋脊部位。纵向弹线（顺水条线），间距500mm，三角形、梯形屋面纵向线和横向线垂直部署，菱形屋面纵向线和横向线菱形部署斜天沟弹线：弹出斜天沟中心线，两边各距离中心线60mm-80mm弹出封头顺水条位置.2、 钉顺水条：根据已经弹好纵向线部署顺水条，瓦条需要锯割，锯割断面需涂抹煤焦油防腐处理，相邻顺水条接头应相互错开，间距不下于500mm,用钢钉将顺水条固定于屋面上，固定点间距300mm.验收合格后用聚氨酯涂抹钉帽进行防水防腐处理3、钉挂瓦条：顺水条施工完成并验收合格后进行挂瓦条施工，在离檐口30mm处开始第一排挂瓦条，第一排挂瓦条要上下叠加钉二根（附图），以预防瓦片头部下垂造成视觉效果不佳。其它挂瓦条按线部署，相邻挂瓦条接头应相互错开已不在同一档内为宜（附图），挂瓦条接头必需设置在和顺水条交接部位，不然应在接头底下增加垫木，垫木固定在基层上（附图）。3.2 瓦施工1. 主瓦和檐口瓦：S型瓦铺设时应面对屋面从中间往两边从下往上进行，同时纵、横方向每皮瓦应拉通长线进行铺设，檐口瓦需挑出屋檐50（有成品檐沟时,附图），并向上抬25-30mm,以确保美观并预防下滑，瓦搭接部位尺寸偏差控制在3mm以内，斜脊及沟瓦部位主瓦要进行切割（附图），并确保主瓦压沟瓦及伸入脊瓦大于40mm；檐口第一排和第二排瓦片全部采取砂浆卧瓦，而且全部屋面瓦片必需使用钢钉钉在挂瓦条上(脊瓦、沟瓦除外）2. 脊瓦：主瓦铺完后铺设脊瓦，铺设时要在屋脊处拉上通线，脊瓦要求铺平挂直，脊瓦采取1:2.5水泥砂浆做浆+钢钉固定方法，在每皮瓦做好后将钢钉插入瓦钉孔，然后按一样方法铺设下一皮瓦，脊瓦在两坡面瓦上搭盖宽度大于40mm,脊瓦做浆要饱满，确保不沉陷变形，脊瓦和主瓦接缝处用1:2，水泥砂浆填实刮平，斜脊接头口向下，即由下向上铺设（附图）3.斜天沟铺设：水沟瓦采取1:2.5水泥砂浆做浆+钢钉铺设（此处无挂瓦条）铺在主瓦下面，在沟瓦和主瓦交接部位对主瓦进行对接切割，为预防此处渗水，要求主瓦伸入沟瓦大于40mm，并确保天沟有效尺寸不小80mm宽度(附图），切割瓦下部要求做浆铺实，并确保切割缝顺直。3.3 勾缝补色脊瓦两侧和平瓦相交缝隙、主瓦和沟瓦缝隙均用1:2水泥砂浆（加纤维抗裂)堵实抹平，干燥后全部砂浆外漏部分及瓦切割部分均用厂家提供专用颜料色浆补色，并确保和瓦屋面一致，以确保外观质量（附图）。3.4工程质量验收准屋面瓦验收实施（GB50207-)1、弹线分档均匀，瓦条平整、牢靠 检验方法:观察、尺量和手扳检验2、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。检验方法:观察或手扳检验3、外漏填充砂浆光滑顺直，和主瓦结合紧密，无渗漏。检验方法:观察和雨后或淋水检验4、铺设后瓦面平整，行列整齐，搭接紧密，檐沟平直，檐口瓦出檐长度一致，平直度5mm 检验方法:观察和尺量检验3.5安全方法1、 建立健全安全制度，安全责任落实到人，避免安全教育及检验流域形式2、 屋面施工要有足够工作面，防护手架，安全设施严格根据规范进行搭设、配置3、 施工人员严禁在屋面追逐，戏耍；施工用具、物料妥善堆放，严禁向下抛落物件4、 材料运输及起吊要有专员负责，杜绝违章作业5、 主瓦裁边切割人员要戴好口罩及防护目镜，预防碎片弹出伤人3.6环境保护方法6、 主瓦切割采取带水作业、严禁干割；以确保边角整齐并降低噪音，避免粉尘飞扬7、 屋脊、檐口勾缝结束，应立即清理沾污在瓦面上和檐口内砂浆，确保美观避免残留砂浆随雨水进水檐沟及下水管道8、 勾缝所用颜料色浆由专员负责，做到随用随调 9、瓦边角料及废渣立即清理归堆，统一处理四 、附图1、防渗漏浸泡池2、防腐处理过瓦条样品3，防腐处理后等候验收瓦条4、镀锌钢钉5、檐口部位附加双层瓦条6、三角形屋面瓦条部署方法7、梯形屋面瓦条部署方法（挂瓦条接头下附加垫木）8、 菱形屋面瓦条部署方法9、相邻挂瓦条接头错开（不在顺水条上是附加垫木）10、檐口瓦挑出檐口50mm及檐口瓦头封堵11、 水沟处主瓦切割试摆(主瓦伸入沟瓦大于40mm且成活后水沟宽度不得小于80mm)12、 脊瓦压主瓦大于40mm，砂浆封堵抹平及上浆补色13、 铺设完成后效果
