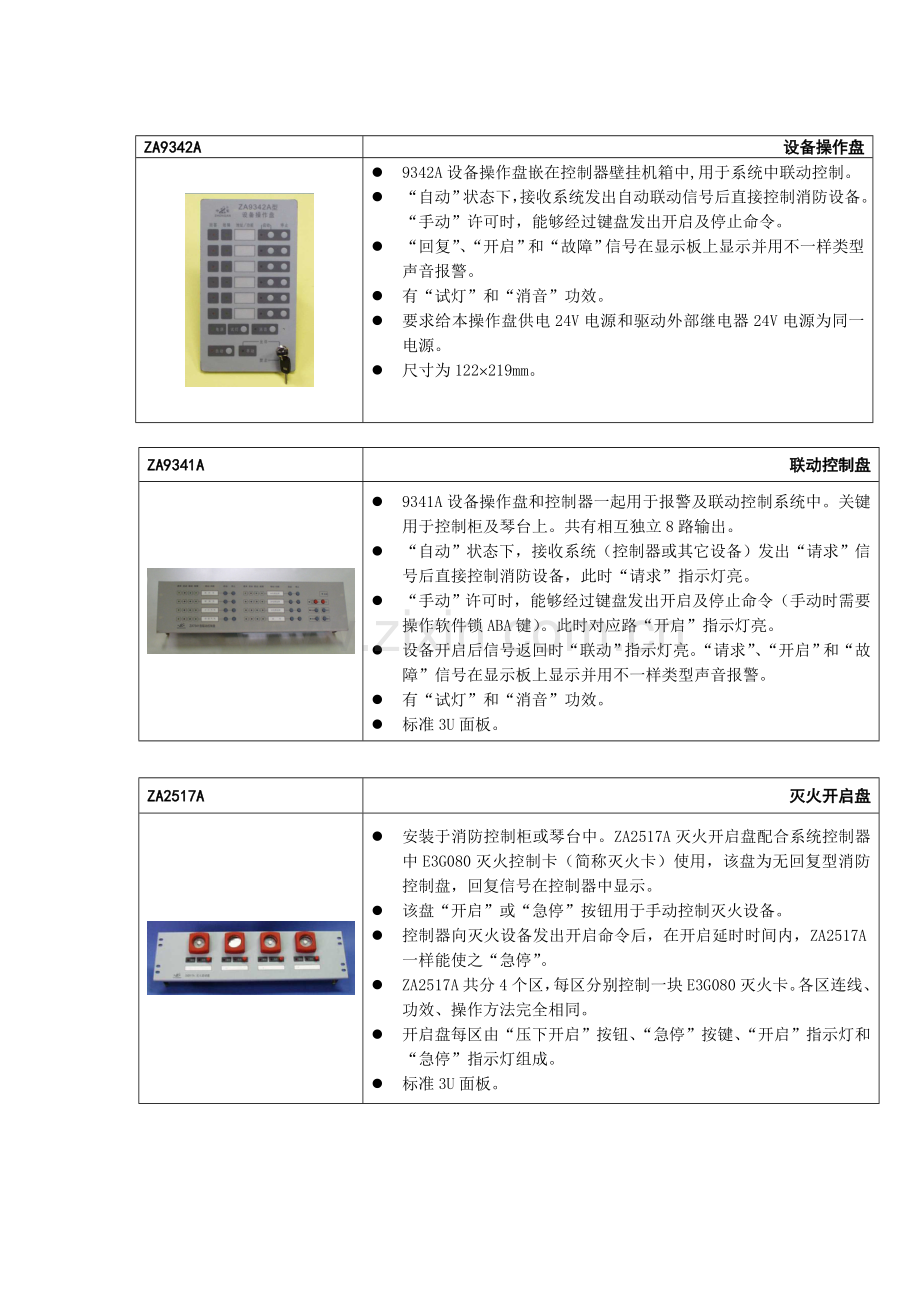

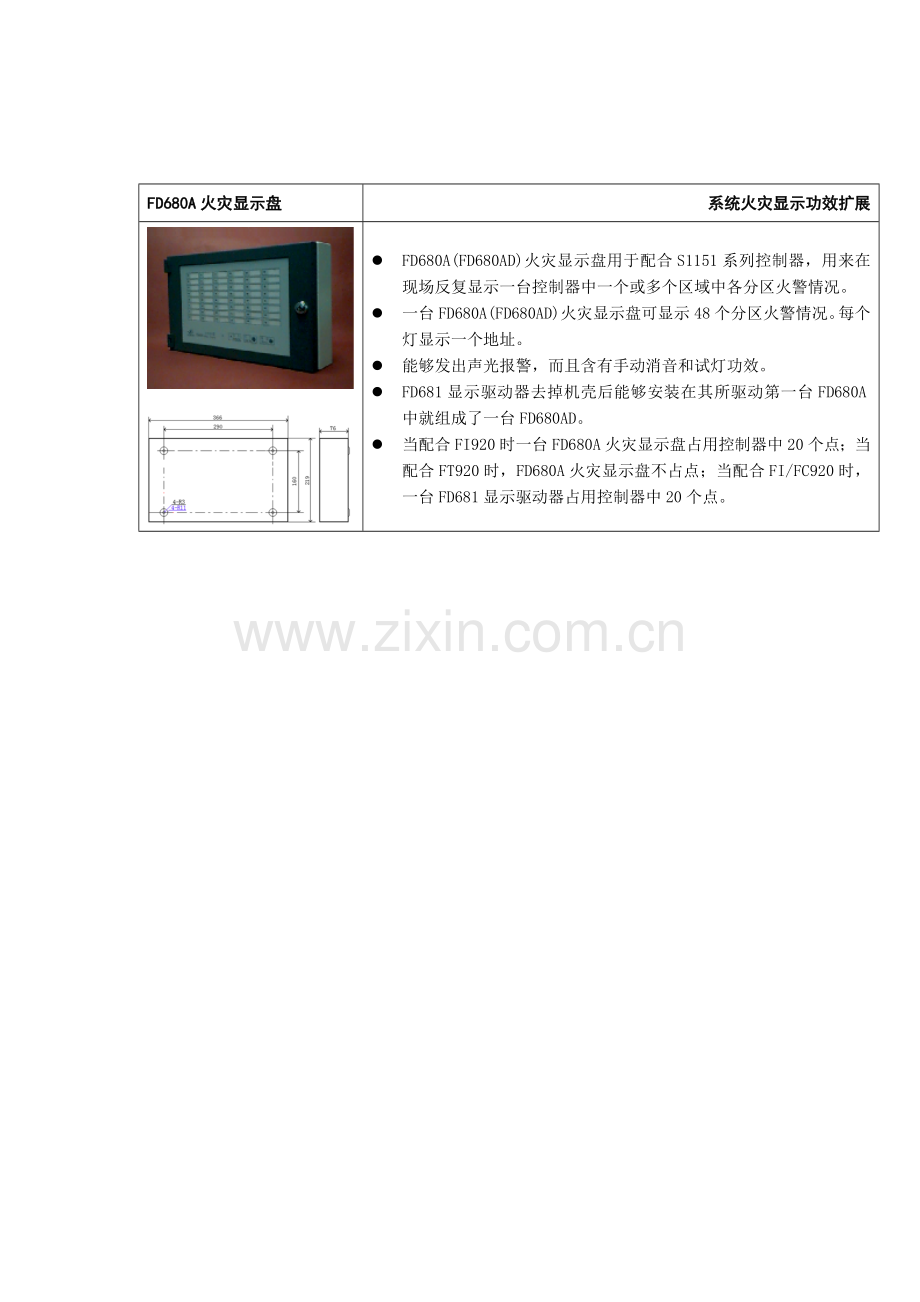

ZA9342A设备操作盘l 9342A设备操作盘嵌在控制器壁挂机箱中,用于系统中联动控制。l “自动”状态下，接收系统发出自动联动信号后直接控制消防设备。“手动”许可时，能够经过键盘发出开启及停止命令。l “回复”、“开启”和“故障”信号在显示板上显示并用不一样类型声音报警。l 有“试灯”和“消音”功效。l 要求给本操作盘供电24V电源和驱动外部继电器24V电源为同一电源。l 尺寸为122219mm。ZA9341A联动控制盘l 9341A设备操作盘和控制器一起用于报警及联动控制系统中。关键用于控制柜及琴台上。共有相互独立8路输出。l “自动”状态下，接收系统（控制器或其它设备）发出“请求”信号后直接控制消防设备，此时“请求”指示灯亮。l “手动”许可时，能够经过键盘发出开启及停止命令（手动时需要操作软件锁ABA键）。此时对应路“开启”指示灯亮。l 设备开启后信号返回时“联动”指示灯亮。“请求”、“开启”和“故障”信号在显示板上显示并用不一样类型声音报警。l 有“试灯”和“消音”功效。l 标准3U面板。ZA2517A灭火开启盘l 安装于消防控制柜或琴台中。ZA2517A灭火开启盘配合系统控制器中E3G080灭火控制卡（简称灭火卡）使用，该盘为无回复型消防控制盘，回复信号在控制器中显示。l 该盘“开启”或“急停”按钮用于手动控制灭火设备。l 控制器向灭火设备发出开启命令后，在开启延时时间内，ZA2517A一样能使之“急停”。l ZA2517A共分4个区，每区分别控制一块E3G080灭火卡。各区连线、功效、操作方法完全相同。l 开启盘每区由“压下开启”按钮、“急停”按键、“开启”指示灯和“急停”指示灯组成。l 标准3U面板。FD680A火灾显示盘系统火灾显示功效扩展l FD680A(FD680AD)火灾显示盘用于配合S1151系列控制器，用来在现场反复显示一台控制器中一个或多个区域中各分区火警情况。l 一台FD680A(FD680AD)火灾显示盘可显示48个分区火警情况。每个灯显示一个地址。l 能够发出声光报警，而且含有手动消音和试灯功效。l FD681显示驱动器去掉机壳后能够安装在其所驱动第一台FD680A中就组成了一台FD680AD。l 当配合FI920时一台FD680A火灾显示盘占用控制器中20个点；当配合FT920时，FD680A火灾显示盘不占点；当配合FI/FC920时，一台FD681显示驱动器占用控制器中20个点。第三章 辅助系统 消防广播系统消防广播系统是建筑物消防指挥系统，对整个消防控制管理起着很关键作用。S11系统消防广播可选配两种系统，其一是飞利浦广播系统；其二是ZA系列广播系统。用户能够依据自己要求进行选择。1 1.飞利浦广播系统飞利浦广播系统有两个系列：120W和240W。120W系列120W广播系统包含以下组件： BB120900录音机； BB192100 120W混合功率放大器（前置、功放）； BB909000手持动圈话筒； 通用壁挂机箱或通用吸顶音箱。 BB120900录音机（2U） BB192100混合功率放大器（2U）l 系统提供120W输出功率，单录放卡座，立体声音源。l 放大器含有“优先性”麦克风输入，能够连接一些含有优先控制飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮咚)乐铃输出。若是连接无优先控制动圈式麦克风时，是以正常输入方法和其它信号混音。240W系列240W广播系统包含以下组件： BB120900 录音机； BB190300 前置混合放大器； BB193500 功率放大器； BB909000手持动圈话筒； 通用壁挂机箱或通用吸顶音箱。 BB120900 录音机 （2U） BB190300 前置混合放大器（2U） BB193500 功率放大器（2U） BB909000手持动圈话筒（安装于1U条上） l 系统提供240W输出功率，立体声音源。l 放大器含有“优先性”麦克风输入，能够连接一些含有优先控制飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮咚)乐铃输出。若是连接无优先控制动圈式麦克风时，是以正常输入方法和其它信号混音。l 根椐工程需要，可配多个功率放大器，配置更灵活。l 依据所提供电源不一样而选择不一样变压器接头。l 飞利浦广播系统接于100V和COM两个端子即可。1 2ZA系列广播录放系统ZA系列广播录放系统也有两个系列：150W和250W。150W系列 150W广播系统包含以下组件： ZA2721A广播录放盘； ZA2731功率放大器； 一般市售麦克风； 通用壁挂音箱ZA2725A或通用吸顶音箱ZA2724A。 ZA2721A广播录放盘（2U） ZA2731功率放大器（3U）l ZA2721广播录放盘为事故广播系统配套产品之一，它是火警事故广播系统音源。发生火灾时，它和定压输出音频功率放大器、音箱、广播设备控制组成事故广播系统，完成电子语音、外线输入、话筒、录音机四种播音方法下事故广播，并能自动将话筒和外线输入播音信号进行录音。本系统还可实现正常广播和事故广播自动切换。l 本设备含有四种播音方法： 外线播音：符合本设备线路1输入条件线路信号经过此播音方法接入事故广播系统。操作“外线”按键即进入外线播音。 话筒播音：值班人员可经过话筒实现事故广播系统广播。操作“话筒”按键即进入话筒播音。 放音播音：可将录制好磁带经过本设备放音机向现场广播。操作“放音”按键即进入放音播音。 电子语音播音：将事先录制好电子语音向现场广播。操作“电子语音”按键即进入电子语音播音。l 本设备电子录音机可对话筒播音和外线播音方法广播自动录音。l 本设备开启分自动控制和紧急手动控制两种： 自动控制：消防联动控制系统可经过本设备C线（联动控制）自动开启本设备，实现火灾自动播音。C线输入+24V开启本设备。自动控制开启时，本设备自动进行电子语音播音。 紧急时，值班人员可经过按下红色紧急开启控制键实现手动开启本设备进行播音。l 本设备设有0.25W监听喇叭，可监听任何方法下播音。l 本设备可实现正常广播和事故广播切换功效。l 正常广播时，只要开启功率放大器就可实现正常广播。l 事故广播时，本设备自动将正常广播线路2切换成事故广播下四种播音方法，同时可联动功率放大器电源。l 本设备需采取动圈式话筒。l 220V供电,交流断电时不能工作。中国最大管理资料库下载250W系列 250W广播系统包含以下组件： ZA2721A广播录放盘； ZA2732功率放大器； 一般市售麦克风； 通用壁挂音箱ZA2725或通用吸顶音箱ZA2724A。l 250W系列除输出功率为250W外功效和150W系列完全相同。13音箱ZA系列广播系统标准音箱有两种：ZA2724A吸顶音箱和ZA2725A壁挂音箱。假如用户有特殊要求，可按非标定货。ZA2724A 吸顶音箱额定输入电压100V/120V额定功率3W额定频率范围100 - 1Hz特征灵敏度90 3dB重量0.8kg安装孔径F136mmZA2725A 壁挂音箱额定输出电压100V额定功率3W（2W）黑色导线接0V，红色接2W；棕色接3W额定阻抗3.3k (5k )有效频率范围130 - 1Hz特征灵敏度92 2dB重量1.5kg颜色乳白色安装孔距两孔120mm或三孔60mm+60mm 2报警设备2.1. ZA2112A声光报警器 匪警 关闭火警 救护 l 声光报警器是一个安装在现场声光报警设备，当现场发生火灾并被确定后，消防控制中心火灾报警联动控制器就会开启现场声光报警器，使现场发出含有震惊效果火灾报警声响，以此达成影响人员注意目标。l 光电转换率高，频闪寿命大于100000次，可连续工作48小时以上。 闪光强度1.2ws; 闪光周期2.0s。l 可暗线连接，也可明线连接。l 声光报警器可直接由有源DC24V常开触点进行控制，工作电流120mA。安全工作电压范围为DC22DC26V。l 在未固定前应先将供电电源临时接入声光报警器，调整声调拨码器，确定一个声调。然后将现场供电电源线和声光报警器“电源输入”端子连接好。本设备含有电源防反接功效。l 关断直流供电，将停止报警工作声光报警器用自备自攻螺钉牢靠固定于预定位置，或安装于预埋接线盒上。安装孔距为60mm。l 明装时电缆线可经过报警器上下进线敲落孔进入报警器。l 本品不应安装于阳光直射或没有防雨设备户外。l 外型尺寸为16012753mm22 HY2114警铃 安装底座尺寸图l HY2114警铃为消防报警和联动系统配套产品。当发生火警时，接收来自控制系统联动信号后向现场发出报警声。l 此警铃采取铝合金铃盖，重量轻、响度高、安装方便。l 内部由一个24V直流电机驱动曲轴及连杆带动警铃，无继电器动作，工作电流小，可靠性高。l HY2114警铃分铃体和安装底座两部分。l 先将底座固定在墙上或预埋接线盒上，将联动信号线和电源线接在端子上，不分极性。l 接好线后，将铃体插入安装底座上。l 请勿将高压接入，以免损坏警铃。工作电压DC24V15%无极性工作电流18mA外型尺寸F136mmDC24V时输出声级95 DC24V时1 消防电话系统ZA2715/30消防电话系统l 积木式结构，能够依据工程需要进行组装。有10门、30门、50门（需增订安装盘）。 目录卡上能够编写电话地址或位置编号，使用愈加方便。l 用于消防控制中心和现场之间进行通讯，方便立即进行火灾人工确定及其它必需通讯联络，便于指挥灭火及恢复工作。l 现场电话即能够是固定式分机（TB-SE），也能够是电话插孔ZA2714A和手提电话ZA2713A。l 可实现主机呼叫分机；分机呼叫主机；分机和分机通话等功效。l 标准6U面板。ZA2711B火警电话盘 l 2711B是组成星形火警通讯系统总机，另外配接分机即可组成火灾报警通讯系统。电话分机是专用共电式火警话机ZA2721A，或是一般话机；也能够是墙孔机ZA2714A配带手提电话ZA2713。l 系统最大可接40部分机。l 有专用市话用户线，经接线端子连至市话通讯网络中，关键用于火灾时自动呼叫火警电话“119”，当然也可接收其它市话呼入并进行通话，只是无主动向市话呼叫功效。l 数码管上显示出最终摘机分机号及通话用户总数。l 可同时呼叫多部分机，必需时能够进行群呼（相当于召开电话会议）多机通话时，每一部分机均可随时退出或插入。本设备还可对双方通话进行自动录音，能够将火警时通话详情录制下来，以备事后分析火灾事故时重放当初通话情况。l 备有“音频输出”接口，方便和广播设备配合组成电话通讯广播系统，实现火警电话现场广播。l 标准6U面板。ZA5711A总线式火警电话盘 l ZA5711A总线式火警电话总机用于消防火警通信系统。经过两总线和总线式电话分机一起组成火灾通信系统。用户能够依据需要在总线上连接分机（ZA5712A）或编址墙孔机（ZA5713）配带手提电话ZA2713。总容量为80个地址。l 为了降低工程造价，编制墙孔分机（ZA5713）后面能够并接非编址墙（ZA2714A）。此时编址和非编址墙孔共用一个地址。l 本设备和广播设备配合使用，可将主机和分机通话内容进行现场广播。l 本设备可外接一条市内电话线，经过操作自动119键呼叫火警电话“119”；当有市话呼入时，操作“外线电话”来应答外线呼入。l 空闲时，本设备可手动操作进行正常录音机放音。l 主机能够呼叫单个分机；也能够同时呼叫多部分机，不过所呼分机总数不能超出3个。l 固体录音时间为27分钟。循环录音，最多可分为99段。l 录音机用数码管显示目前本录音机处于何段。l 标准6U面板。2 辅助安装设备41 ZA1911 型预埋接线盒 本预埋接线盒专为配合安装孔距为66mm各类部件而设计，采取A3钢，结构合理，安装使用方便。4 21931C控制柜材料：1.5mm厚A3钢板，内外表面均进行喷塑处理。可依据工程需要灵活配置多种控制盘，可用来配装火灾报警控制器、消防联动盘、消防广播盘等设备。 1941C单琴台材料：1.5mm厚A3钢板，内外表面均进行喷塑处理。其功效和控制柜相同，也可依据工程需要灵活配置多种控制盘，还可安装CRT彩色显示系统。 1942C双琴台材料：1.5mm厚A3钢板，内外表面均进行喷塑处理。其功效和单琴台相同，面板空间为单琴台两倍，可安装控制盘也是单琴台两倍。 1941C单琴台 1942C双琴台3 电源ZA2532B电源监控盘、ZA1951直流供电电源、ZA1952备用电池、ZA1953交流互投ZA2532B型电源监控盘l ZA1951为直流供电单元，输入市电220V，输出DC24V，并依据工程需要能够选择输出为10A、20A、30A等不一样类型电源。l ZA1952为浮充备用电池。平时由主电（AC220V）对其进行充电，当主电断电时由其对系统进行供电。依据工程不一样需求能够选择4AH、6AH、10AH、24AH等多个。l ZA1953为交流互投单元，其作用是把来自不一样电网两路AC220V互投（无主）输出一路可靠AC220V供消防系统使用，也可依据工程需要选择输出为10A、20A、30A等不一样类型电源。l ZA2532B电源监控盘对ZA1951直流供电电源、ZA1952备用电池、ZA1953交流互投单元起着管理、控制和监视作用。l ZA2532B为3U面板盘式结构，安装在琴台或控制柜上；ZA1951、ZA1952、ZA1953则分别安装在金属底版上，置于控制柜或琴台内部下侧。l 输出24V含有过流和短路保护。l 正常供电时，“交流1”、“交流2”开关只合其一，而“电池”开关一直闭合。当两路交流供电皆为故障时，备电（浮充电池）将自动投入运行。l ZA1951、ZA1952、ZA1953和ZA2532在出厂时已经组装在机柜中，用户只需将220V接入ZA2532后面板上A1、B1端子上即可；假如是双路220V互投，则将另一路220V接入A2、B2端子（双路互投时需要可靠220V能够从A、B端子引出），系统所需24V从V、G端子引出。l 使用中应预防超载、短路。性能输入电压AC240V，50Hz+10%-15%电池电压DC24V，容量由工程来定4AH、6AH、10AH、24AH输出电压AC220V（来自ZA1953）DC24V（来自ZA1951）DC24V指标纹波电压额定电压1%电压波动5%电压调整率2%第四章 S1151火灾自动报警及联动控制系统设计参考概述设计人员在进行S1151系统设计时，首先应根据国家颁布相关消防法规及地方性法规如：“火灾自动报警系统设计规范”、“建筑设计防火规范”、“高层民用建筑设计防火规范”等相关要求，根椐建筑物实际情况和S11系统特点来选择和配置多种消防联动设备，遵照符合规范、造价合理、实用有效标准进行合理配置。北京西门子西伯乐斯电子生产S1151火灾自动报警及联动控制系统，是全套引进瑞士西伯乐斯技术生产，代表当今最高水平消防报警系统，含有技术含量高，可靠性高，造价也相对较高特点，适合于应用在对防火要求较高高层建筑和关键建筑。其系统采取全总线方法实现报警和联动控制，在必需时也可采取多线控制方法结合使用，能够满足用户多种要求。在进行系统设计时首先应计算系统容量点数（探测、报警、控制设备数量）并考虑建筑物结构布局，确定所需各类探测器、手报、模块数量，深入确定回路数量，控制器和多种功效卡数量及布线方法。1. 物理结构和逻辑结构S1151采取独特物理结构和逻辑结构方法来对火灾报警系统进行处理，使报警和联动设备安装情况和建筑物结构分开，编程、联动关系和地址显示变得很简单。 逻辑结构 物理结构因为物理结构和逻辑结构概念引入，使系统布线时不用考虑地址显示和火灾显示器分布影响，只要能满足系统物理结构要求就能够了。2. 设备点数计算S1151系列设备OP820/821HI820OH820/821DC1157-AADC1154-AADC1156-AAEB820MB820MT820MT830DF1191/ DF1192DLO1191A点数11132312211310除表中所列之外，每路非编址回路和主板或功效卡上输入输出回路占一个点；火灾显示器FD680A/AB1122和FI相连时占20点，FD681或FD680AD/AB1122和FI/FC经过E3I040相连时，占20 点。AB1121不占回路电数,占系统容量1点。3. 系统容量FI920-1FI920-2FC920-1FC920-2FI920-3*FC920-3*系统容量1200800400100013001700控制容量2120600120600600600回路数32（4）4（8）4（8）8（12）812注：1、系统容量指一台控制器所许可接入设备总点数。 2、控制容量指一台控制器所许可接入控制设备点数。 3、每回路许可接入128个设备点。表中回路数值为S1151系列标准配置回路数，需要时能够扩展，但FI最多不超出8回路，FC不能超出12回路。*FI/C-3是由FI/C-2增加扩容卡组成，此方法为非推荐方法，在应用时应小心，系统虽能增加硬件设备容量，但逻辑结构中分区(即显示地址)数量不能超出1000点。4. 总线概念S1151系统基础通迅总线有： C-总线：控制器间通迅总线； I-总线：控制器内部各功效卡间通迅总线； D-总线：探测器和控制器间通迅总线； LON-总线：火灾显示盘、火灾显示驱动器及AB1122输出模块和控制器间通迅总线。4.1. C-总线1、 一台FI控制器能够单独使用，和功效卡和探测器等现场部件一起组成一个小规模系统。2、 一台FC控制器则必需和一台FT操作显示盘一起组成一个较大系统，它们之间经过C-总线相连接。3、 不超出四台FI/FC控制器能够和一台或最多至12台FT组成一条C-总线环路，而组成一个中等规模系统，系统容量4000点。4、 C-总线上能够接入网络接口FK，进而引入DMS（CRT）系统，对系统进行图形化管理。FK占用C总线上16号地址，此时最多可接入11个FT。5、 C-总线设备通常安装于消防控制室中，它们间连线在出厂时已经完成。假如需要将C-总线设备分别安装时，设备间需要布11根0.8至1.5mm电线（推荐采取双绞线、4根C总线、3根应急线、3根电源线、1根备用线），C-总线长度不得超出1400米。它们间连接由我企业技术人员在调试时完成。42 I-总线I- 总线为控制器内部总线，出厂时已经连接或由我企业技术人员在现场连接。43D -总线D-总线是控制器经过功效卡和探测器及其它现场部件进行通迅数据总线。接线方框图以下：图1 D总线连线框图1、 D-总线布线很灵活。两总线环型布线。不过在特殊情况下，如：改造工程，能够采取非环型布线方法。2、 每条回路可接入128个设备点（地址点）；控制器回路数参见系统容量。3、 对于已经布好线系统能够根椐系统布线情况采取环线和支线相结合方法进行设计；在环型总线上也能够根椐需要接入支路。4、 非编址防爆探测器包含DT1101A-Ex和DO1101A-Ex。5、 一些现场部件（如：MB820）需从控制器接24V电源；MB820后能够接15个DO1101A（Ex）非编址防爆感烟探测器；25个DT1101A（Ex）非编址防爆感温探测器；25个OP520（非编址光电感烟探测器）和HI520（非编址感温探测器）。（OP520和HI520是专为S11系统配置低价位非编址探测器）6、 非编址探测回路需加终端元件7、 消火栓报警按钮（MT830），需考虑消防泵开启回复线2根；8、 线径：0.2 2.5mm，推荐采取0.81.5mm；推荐采取BVR型双绞线，一般平行线也可，无采取屏蔽线等特殊要求，环路不得超出米；不许可使用硬线。9、 DF1191红外火焰探测器接入D-总线中占3个点，经过E3M080或MB820连入时相当于6个非编址探测器。10、每个SB3防爆隔离栅所带分支上不一样种探测器不可混装。 . LON-总线LON-总线是S1151系统控制器经过层显转换卡和火灾显示盘或AB1122多路输出模块进行通迅数据总线，特点以下：l 层显转换卡E3I040和显示驱动器FD681间需布5根线；显示驱动器FD681和火灾显示盘FD680A间需布9根线；FT/FI直接和火灾显示盘相连时也需布9根线。l Z3I530为适配器，附于FT/FI机箱或某一火灾显示盘机箱中。l FD681显示驱动器在所驱动18台FD680A火灾显示盘中。l 一台控制器FI920经过其中适配器Z3I530最多能够监控8台火灾显示盘FD680A。l 一台控制器FI/FC920 经过其中火灾显示卡E3I040最多能够直接监控32台显示驱动器FD681，而每个FD681又能够监控最多8台FD680A。l AB1122多路输出模块接入系统方法和FD680A完全相同。5. 多线联动S1151系统对联动设备控制，通常采取总线联动来实现，这么做布线简单，穿线少。在一些地域对关键设备，如消防泵、喷淋泵等要求采取多线从控制器直接开启，或因为其它原因不便总线联动情况下，能够使用控制器主板所带输出回路或增加输入输出卡来实现，在这种情况下，每一路多线联动应考虑增加2根线；如需采集回复信号，则应再增加12根线。接线方法参见下图。 注释：K1Kn为中间继电器，其负载大小由现场设备而定。R1Rn为现场消防设备R1Rn为非消防设备n = 7 （FI920），能够经过增加输出卡进行扩展。n = 8 （FC920），能够经过增加输出卡进行扩展。n = （FS1120配置不一样n值也不一样）除此之外还有两路警报器输出，能够接24V/2A声光报警设备6. 消防广播系统注释：飞利浦系统接100V 和COM端子 ZA系统接120V 和COM端子 消防电话系统图1 TB-M电话系统接线图 图2 ZA2711B火警电话系统接线图 图3 ZA5711总线式火警电话系统接线图 消防联动控制设计参考8.1 需要开启、停止、回复而且直接开启设备，如：消防泵、防、排烟风机等这类设备共同点是有开启和停止，同时有开启回复；而且要能够直接手动开启。具体接线图以下：注释：1、R为消防设备；K1、K2为中间继电器；2、功效卡包含E3X101、E3G070、E3L020；8.2 需要开启、停止、回复现场消防设备，如：喷淋泵等，可采取两种方法 方法一：总线控制方法 方法二：多线联动方法 注释：R为消防设备；K为中间继电器中国最大管理资料库下载8.3 需要二步动作现场消防设备，如：防火卷帘门等。采取两种方法：方法一：总线控制方法 方法二：多线联动方法注释：1、R为消防设备；K1、K2为中间继电器； 2、功效卡包含E3X101、E3G070、E3L0208.4需开启、回复现场消防设备，如：电梯迫降、防火门、空调送风、防火阀、排烟阀、防火分隔卷帘等，也采取两种方法。 方法一：总线控制方法 方法二：多线联动方法 注释： 1、R为消防设备；K1为中间继电器； 2、功效卡包含E3X101、E3G070、E3L020 。8.5只需开启而无需回复现场消防设备，如：广播切换、报警设备、非消防电源、应急照明、疏散指示等方法一：总线控制方法 注释：R为消防设备方法二：多线联动方法注释：1、R为消防设备；K1为中间继电器； 2、功效卡包含E3X101、E3G070、E3L020 。8.6 灭火区应用参考图1 灭火区原理框图图2 使用MT300或MT310时接线图 图3 使用ZA2517A灭火开启盘时接线图图4 气体灭火区示意图 电磁阀 气动阀 电动报警喇叭 气动报警喇叭 报警显示盘 紧急开启按钮 复合探测区域 现场操作盘 紧急停止或锁死按钮 压力开关11 灭火气体泄漏触点12 气体阀门锁死触点13 门磁开关 多个特殊情况应用设计参考9.1 DLO1191线型红外感烟探测器方法一：接入编址总线 方法二：经过MB820专用输入输出模块接入编址总线方法三：接入非编址总线 注释：使用E3M080和MB820时每个回路上只能接一个DLO1191。l 在需要给探测器加热潮湿环境下应用时需要24V电源，通常情况下无须接24V电源。9.2 DF1192红外火焰探测器方法一：直接接入探测总线 注释：直接接入探测总线时占3个点。方法二：接入非编址探测总线注释：经过E3M080接入时占E3M080回路6个点；在最终非编址探测器上安装终端元件。9.3 非编址探测器应用参考方法一：直接接入探测总线方法二：接入非编址探测总线注释：1、功效卡为E3M080，每块卡有8个回路，每个回路能够接25个探测器 。 2、也能够经过MB820接入探测总线。 3、非编址探测器包含DO1101A、DT1101A、OP520、HI520。 4、MB820或E3M080每条回路上能够带多种探测器，不过不一样种类探测器不可混装。9.4 防爆区应用参考防爆区能够接DT1151A-Ex交互式防爆型感温探测器、DOT1151A-Ex交互式防爆型复合感烟感温探测器、DO1101AEX防爆型光电感烟探测器、DT1101AEX感温探测器和DF1101EX红外火焰探测器。图1 DT1151AEX、DOT1151AEX交互式探测器所组成防爆区接线图图2 DO1101AEX、DT1101AEX所组成防爆区接线原理图注释：每块回路卡只能接入一个SB2，若超出一个防爆区，则应使用SB3+MB820方法。图3 使用非编址回路扩展防爆区接线图图4 探测回路防爆区接线图图5 DF1101EX红外火焰探测器所组成防爆区接线图9.5 网络扩展应用参考1、 星形网络系统，由2-3个C总线系统组成，由FK720连入计算机管理系统。此系统适适用于1点以下系统。1.1、距离1Km时接线以下图：1.2、距离1Km而且10Km时接线以下图：2、 环形网络系统，由1-16个C总线系统组成，和计算机管理系统（LMS）接口组成环路。适适用于大于1点小于64000点超大规模系统。2.1、DMS和控制器之间环线距离1Km时接线以下图：2.2、DMS和控制器之间环线距离1Km而且10Km时，接线以下图：3、S1151系统不仅能够组成大型系统，而且还能够连入其它系统，如楼宇自控系统。具体接线以下： 水流指示器、安全信号阀等现场消防设备这类设备使用输入模块或控制器输入端图1 输入信号和输入模块相连时接线图注释：功效卡包含E3X101、E3G070、E3L020 。图2 输入信号和控制器功效卡相连接线图注释：输入设备能够是MT300、MT310、水流指示器、安全信号阀、感温电缆、煤气探测器等。图3 假如设备提供是电平信号,则由对应继电器转换成触点信号 电源管理l ZA1953是把来自不一样电网两路AC220V互投,输出一路可靠AC220V供消防系统使用.l 当两路交流电全部出现故障时,备用电池自动投入供电(ZA1952)。l ZA1951能够提供DC24V电源，并对1952进行充电。l 全部电源全部由ZA2532B来监控。附录一、 S1151火灾自动报警及联动系统应用实例图附录二、 S1151火灾探测报警及联动控制系统图
