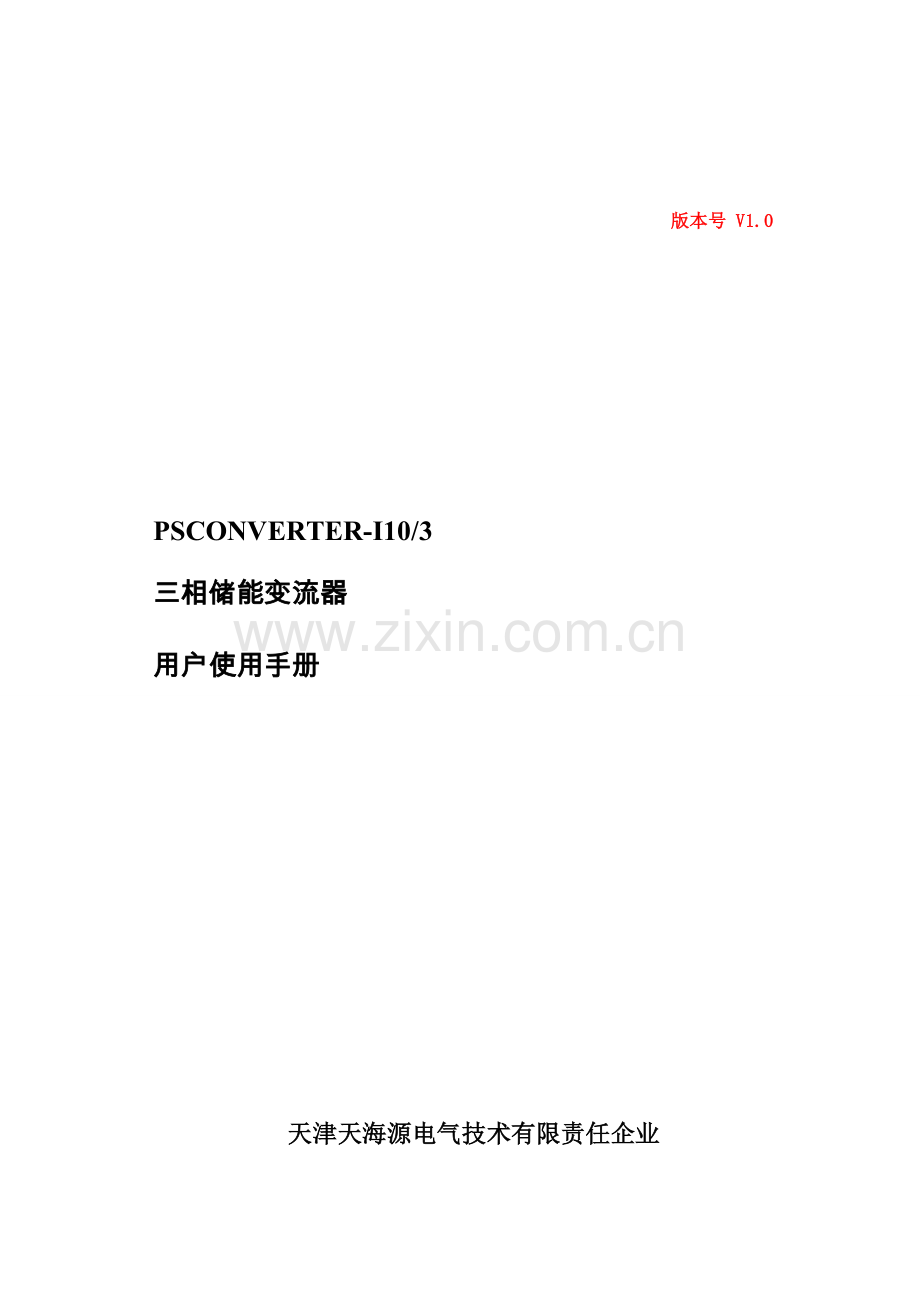

三相储能变流器操作基础手册.doc

版本号 V1.0

PSCONVERTER-I10/3
三相储能变流器
用户使用手册

天津天海源电气技术有限责任企业
Tianjin THY -Electric Power Technology Co., Ltd

目录
一 相关本手册说明 1
1.1 序言 2
1.2 内容介绍 2
1.3 面向读者 3
1.4 手册使用 3
二 安全须知 4
2.1 用户须知 5
2.2 安全标志约定 5
2.3 安全注意事项 6
三 PSCONVERTER-I10/3三相储能变流器介绍 7
3.1 介绍 8
3.2 产品性能特点 8
3.3 产品原理图 10
四 操作指导 12
4.1 上电前检验 13
4.2 上电操作 14
4.3 断电操作 15
4.4 变流器工作状态 16
五 触摸屏监视终端和上位机监控软件操作说明 17
5.1 触摸屏监视终端 18
5.1.1 触摸屏监视终端介绍 18
5.1.2 触摸屏监视终端操作步骤 20
5.2 上位机监控软件 20
5.2.2 上位机监控软件功效介绍 21
5.2.2 上位机监控软件功效操作步骤 22
六 故障诊疗及排除 23
6.1 故障和告警类型 24
6.2 上位机监控软件故障 25
6.3 其它故障 25
七 例行维护 26
7.1 维护周期 27
7.2 可视化检验系统状态 27
7.2.1 变流器箱体 27
7.2.2 变流器周围环境 28
7.3 接线端子紧固性检验 28
7.3.1 内部器件检验 28
7.3.2 插头安装检验 29
7.4断路器检验和维护 29
八 经典应用 30
8.1经典应用1：离网V/F控制模式 31
8.1.1离网V/F控制模式介绍 31
8.1.2应用目标 31
8.1.3应用接线图例 31
8.1.4硬件和上位机操作步骤 31
8.1.5实测波形 32
8.2经典应用2：并网PQ控制模式 34
8.2.1并网PQ控制模式介绍 34
8.2.2应用目标 34
8.2.3应用接线图例 34
8.2.4硬件和上位机操作步骤 35
8.2.5实测波形 35
8.3经典应用3：并网定电压充电控制模式 37
8.3.1并网定电压充电控制模式介绍 37
8.3.2应用目标 37
8.3.3应用接线图例 37
8.3.4硬件和上位机操作步骤 38
8.3.5实测波形 39
8.4经典应用4：并网定电流充电控制模式 40
8.4.1并网定电流充电控制模式介绍 40
8.4.2应用目标 40
8.4.3应用接线图例 40
8.4.4硬件和上位机操作步骤 41
8.4.5实测波形 41
九 附录 43
9.1 质量确保 44
9.2 联络我们 46

一 相关本手册说明

本章概述
本章介绍了PSCCONVERTER-I10/3三相储能变流器用户使用手册关键内容、面向读者、和手册使用须知，方便帮助用户愈加好地阅读、使用本手册。

本章内容
1.1 序言
1.2 内容介绍
1.3 面向读者
1.4 手册使用

1.1 序言
尊敬用户：
感谢您选择天津天海源电气技术（以下简称本企业）PSCCONVERTER-I10/3三相储能变流器！在使用此产品前，请先仔细阅读本使用手册。
为了方便您快速掌握产品基础操作，我们编撰了本手册。手册内容包含产品性能特点、操作指南和和产品相关关键申明。在编撰过程中我们尽力避免错误，确保手册提供信息正确可靠。然而受篇幅所限，手册内容不可能涵盖用户使用过程中可能碰到全部问题或提供很详尽说明，由此带来不便，请您谅解。在使用过程中碰到任何问题，全部能够联络我们，随时为您解答。
1.2 内容介绍
本手册适适用于PSCCONVERTER-I10/3三相储能变流器产品，手册包含以下关键内容：
※ 安全须知
介绍了对变流器操作和维护时，需要注意安全事项。
※ 变流器介绍
介绍了变流器系统组成、技术参数和性能特点。
※ 操作指导
介绍了变流器运行模式和上电、断电等基础操作。
※ 触摸屏监视终端和上位机监控软件操作说明
介绍了变流器人机交互界面基础功效及操作方法。
※ 故障诊疗及排除
介绍了变流器工作过程中可能出现故障和对应处理措施。
※ 例行维护
介绍了变流器日常维护和部分零部件更换方法。
※ 经典应用
介绍了三相储能变流器四种工作模式经典应用。
※ 附录
介绍了质量确保条款和本企业联络方法。

1.3 面向读者
本手册适适用于对PSCCONVERTER-I10/3三相储能变流器进行操作、维护及实施其它工作人员。读者需含有一定电气知识，熟悉电气原理图和电子元器件特征。

1.4 手册使用
在使用本产品前请仔细阅读本手册。请将本手册和产品组件中其它资料存放在一起，并确保相关人员能够方便地获取使用。手册内容和使用图片、标识、符号等全部为本企业全部，未经书面授权不得公开转载全部或部分内容。手册内容将不停更新、修正，假如实物和手册内容不一样，请用户以所购实物为准,恕不另行通知。用户可经过本企业网站或销售渠道下载索取最新版本手册资料。
二 安全须知

本章概述
本章介绍了在操作和维护产品过程中必需遵守安全规范，避免造成人身伤害甚至死亡，或设备损坏。在操作和维护之前，请仔细阅读本章内容。

本章内容
2.1 用户须知
2.2 安全标志约定
2.3 安全注意事项

2.1 用户须知
三相储能变流器是一个强电设备，设备内部及连接处等部件可能存在潜在安全风险。任何不正确操作全部可能造成电击、灼伤等人身伤害或设备损坏，请仔细阅读关键安全信息并严格遵守本手册全部安全规则说明。

2.2 安全标志约定
本手册内安全风险将采取以下安全标志给予标识：

危险：可能存在造成人身伤害甚至死亡危险。

警告：可能存在引发人身伤害或设备损坏危险。

静电警告：静电感应设备，接触该设备之前必需采取合适静电放电方法。

提醒：有尤其意义关键操作或信息。

2.3 安全注意事项
以下列举了操作本产品时须遵守安全规则。具体使用、维护过程中安全说明，请参阅对应章节警告说明。
危险：违反以下要求，可能造成人员伤亡，或设备损坏。
不确定设备电压或温度情况下切勿触碰设备带电部件。
只有专业电工或含有专业资格人员才能安装、操作、检修和维护该设备。在维护或检修时，必需确保最少两名人员在现场，穿安全防护鞋，戴绝缘手套，同时树立警告标识。
对本产品操作必需遵照本手册安全说明进行，并严格遵守本产品安装手册中全部安全说明。
警告：违反以下要求，可能造成人员伤害或设备损坏。
移动、运输和放置设备时，必需确保设备水平放置。
应安装于阻燃性物体上，箱体内和周围不要放置易燃物品。
不要将线头、纸片、金属屑、工具等异物掉（留）在产品内部。
非紧急情况下，不得采取接通和断开输入电源方法，来控制变流器运行和停止。
运行时应确保风扇处于正常工作状态。
产品应定时进行维护和清理检验。
应该形成统计设备运行情况和应用维护制度。
静电警告
接触印刷电路板人员需正确戴好接地防静电手镯环，手持印刷电路板时，请握住边缘部分，以预防静电。另外，静电可经过接触接地导电体如金属片加以消除。
提醒
进行变流器上电调试及界面操作时请注意相关提醒内容。
三 PSCONVERTER-I10/3三相储能变流器介绍

本章概述
本章介绍了PSCCONVERTER-I10/3三相储能变流器系统组成、性能特点等，方便用户愈加好了解设备性能。

本章内容
3.1 介绍
3.2 产品性能特点
3.3 产品原理图
3.4 外观说明
3.1 介绍
PSCCONVERTER-I10/3三相储能变流器（以下简称变流器），额定功率为10kW。广泛应用于试验室、工程项目等场所，直流侧可接入光伏电池、储能电池、超级电容等直流源，交流侧接入三相电网。变流器能够并网运行、也能够离网运行。

3.2 产品性能特点
3.2.1性能特点
PSCCONVERTER-I10/3三相储能变流器，含有以下性能特点：
l 高速DSP微处理器，纯正弦输出，稳定同时并网，输出谐波量小，实现对系统正确智能化控制。
l 宽直流输入电压范围，提升发电效益
l DSP数字化矢量控制，性能优异
l 带有工频隔离变压器，提升电力系统安全性和稳定性
l 采取Infineon低功耗IGBT作为系统能量转换关键开关 器件，实现高系统功率运行
l 全方面完善故障保护方法
l 模块化设计，便于安装维护
l 当地触摸屏监控界面，实时显示、操作便捷
l 标配RS485通讯接口，采取MODBUS标准协议

3.2.2技术参数

直流输入侧指标
额定输入电压(V)
750
额定输入电流(A)
13.3
许可电压范围(V)
0-750
设计电压范围(V)
600-750
交流输出侧指标
额定输出功率(kW)
10
额定输出电压(V)
380
额定输出电流(A)
15.15
变流器效率(%)
>95.0
网侧指标
电网电压
380
电网频率
50±5%
交流并网电流THD
<4%
并网纹波
<10%
保护功效
保护
过欠压、过欠频、
过流保护、过温保护
环境数据
防护等级
IP20
许可环境温度
-20~50(℃)
许可相对湿度
0~80%
冷却方法
风冷
海拔高度
<3000
通讯
通讯接口
RS232、RS485 (可选配)
安装特征
外形尺寸
430*500/5U
安装环境
19英寸标准机箱内
重量（KG）
80

3.2.3 命名规则
图3.1 变流器产品命名规则

3.3 产品原理图

图3-2 三相储能变流器电气原理图
三相储能变流器系统组成见上图3-2所表示，包含：旁路接触器、逆变输出接触器、三相逆变桥、EMI、LC滤波装置等。使用者可经过上位机操作界面灵活设置变流器工作模式，如：离网逆变V/F模式、并网定功率逆变PQ模式、并网充电模式等。

3.4 外观图
机箱为标准19英寸机架式模块结构。能够组柜，也能够灵活就地安装。

图3-4 三相储能变流器外观图

机箱前面板有触摸屏和急停按钮。其中触摸屏做为人机交互界面，含有当地数据采集显示、参数设置和控制等功效。
机箱后面板有控制电源接线端子、交流接线端子、直流输入端子及通信端子。

四 操作指导

本章概述
本章介绍了PSCCONVERTER-I10/3三相储能变流器基础操作，以方便用户进行基础操作和管理。

本章内容
4.1 上电前检验
4.2 上电操作
4.3 断电操作
4.4 变流器工作状态

4.1 上电前检验

图4-1 三相储能变流器后视图
提议用户在上电使用前进行以下检验，以确保设备处于正常使用环境：
＊ 检验变流器直流侧接线是否正确。机箱后视图中右边黑端子为直流接入端，从左到右分别是正，负和接地。
＊ 检验变流器交流侧并网接线是否正确。机箱后视图中左边黑端子为交流输出接线端子，标有A,B,C。
＊ 检验变流器控制电源接线和通讯线是否正确，机箱后视图中有两个绿色凤凰端子，端子上方标有注释。
＊ 检验设备是否可靠接地。
＊ 如实用方法为并网模式，还需用万用表测量电网电压是否正常。
＊ 检验RS485通信线是否正确。
逆变器设备工作在不一样工作模式时，对应具体接线方法也有所差异，具体接线方法、参数设置及操作步骤可参考后面章节经典应用案例部分内容。

4.2 上电操作
步骤一：闭合外部控制电源开关
接通控制电源后，并网侧断路器KM2自动闭合，变流器进入待机状态。同时，触摸屏监视终端将显示变流器运行数据和运行状态等信息。

步骤二：闭合变流器直流源开关
依据现场需要，假如逆变器运行并网定功率或定电流充电模式，直流侧端子只允接储能电池等设备进行充电。变流器直流侧断路器KM1自动闭合，无需人工操作。
假如逆变器运行并网PQ模式或离网V/F模式，直流侧端子需接入达成额定电压和额定容量直流源。

步骤三：接通外部交流侧主电源开关
假如逆变器运行并网PQ运行模式或并网充电模式，交流侧需接入交流电网。假如逆变器运行在离网V/F运行模式，交流侧需接入负荷。

步骤四：设置变流器运行工作模式和参数
经过触摸屏或上位机软件设置工作模式和参数设定可参考第五章节触摸屏监视终端和上位机监控软件操作说明。

步骤五：开机运行
经过触摸屏或上位机监控软件设置“开机”状态，变流器开始工作。
在并网接入交流电网后，即使变流器设备未开机运行，但依据整流原理，直流侧会有高电压存在，务必注意人身安全。
设备运行过程中，严禁打开箱体。
设备运行过程中，直流侧断路器开关不得人为手动操作。
逆变器设备运行在并网充电模式时，直流侧只需接储能电池等负荷设备，不得直接接纯阻性等负荷。

4.3 断电操作
步骤一：经过触摸屏或上位机监控软件设置“停机”状态，使变流器进入停机状态。

步骤二：将变流器外部直流断路器开关、交流断路器开关前后断开。

步骤三：观察触摸屏或上位机监控软件显示，直流电压值为0V以后，断开逆变器控制电源。

下电后,切勿立即打开箱体并接触内部电气器件,需等直流电放电完成后,方可再打开机箱。

4.4 变流器工作状态

三相储能变流有以下五种工作状态：开机、关机、运行、故障和告警。
其中，故障工作状态为不可恢复状态，变流器进入故障状态后，变流器进入停机状态，需手动清除故障后，方可再次进入开机工作状态。发生告警状态后，变流器仍可工作在运行模式，不会停机。

不可恢复故障是指运行条件超出了变流器承载能力或技术指标，必需经过手动操作才能恢复。发生不可恢复故障时，必需严格遵守故障处理说明进行操作，不然可能造成使设备损坏。
可恢复故障包含交、直流过流，交、直流过压/欠压，网压频率不符，变流器IGBT故障。
五 触摸屏监视终端和上位机监控软件操作说明

本章概述
本章介绍触摸屏操作方法和上位机监控软件基础情况，方便用户对产品使用。
触摸屏是一套以嵌入式低功耗CPU为关键高性能嵌入式一体化工控机。该产品采取了高亮度TFT液晶显示器，用户用手指点击或滑动触摸屏即可对变流器进行操作。

请勿使用笔尖、改锥等尖利物点击屏幕表面，以免划伤屏幕。
用户能够经过触摸屏对变流器实施开启或停止操作。在变流器运行过程中，用户能够对运行数据、故障信息、告警信息等基础信息进行查看。变流器处于停机状态下，能够修改运行参数。
为了使变流器安全、稳定、可靠地运行，严禁用户对运行参数进行修改，若遇特殊情况，需要实施此操作，请联络企业售后服务人员。

本章内容
5.1 触摸屏监视终端
5.2 上位机监控软件

5.1 触摸屏监视终端
5.1.1 触摸屏监视终端介绍
触摸屏监视终端是根据MODBUS通信协议和储能变流器经过串口进行通信，便于用户观察变流器运行状态、调整控制等，为用户提供了更直观、方便使用接口。
触摸屏监视终端关键分为以下多个部分：功率回路部分、运行数据显示部分、模式调整参数设置部分、开关机操作部分等。

图5-1 三相储能变流器触摸屏监视终端

※ 功率回路及运行数据显示
按三相变流器结构依次为输入直流电源、变流装置、滤波装置、EMI装置、接触器、急停显示、开关风扇等。上图中所表示，触摸屏上电后自动开启数据刷新功效。在结构模块中各变量周围显示变流器实时工作状态。其中显示数据关键包含：直流侧电压Udc、直流输入电流Idc、变流器输出电流Ia、Ib。变流器输出电压Uac、Ubc、Uca及IGBT温度等数据。

※ 模式选择和参数设置
此部分关键包含工作模式选择及对应参数设置。变流器有四个模式：离网逆变定V/f模式、并网定功率逆变模式、并网定电压充电模式、并网定电流充电模式。
其中，离网逆变定V/F模式需要设置交流电压给定值；并网定功率逆变模式需要设置有功功率给定值和无功功率给定值；并网定电压充电模式需设置直流电压给定值；并网定电流充电模式需设置直流电流给定值。

※ 故障和告警显示模块
变流器含有故障显示和告警显示功效，经过故障状态显示能够更直观观察变流器在运行过程中出现故障，并针对不一样故障采取对应方法。
变流器出现运行故障状态时，触摸屏界面将停止刷新，同时在故障状态显示中会显示故障原因。处理完故障后，按下“关机”按键，清楚故障信息，系统重新进入定时刷新。
变流器出现告警状态后时，只是提醒给用户告警信息，但变流器仍可正常工作，不会停机。

※ 动作按键模块
动作按键包含两个按键：开机、关机。用户操作时要严格参考第四章中开启过程操作，避免错误操作造成变流器故障。触摸屏上电后，开机功效处于默认严禁状态。当选择模式调整其一后，开机功效使能，按下开机后，变流器根据模式调整类型进行工作。按下“关机”按键后，变流器停止工作。
不一样模式切换时，需关机后重新选择工作模式，再开机。

5.1.2 触摸屏监视终端操作步骤

图5-2 触摸屏监视终端操作步骤

变流器上电后，触摸屏开机后自动刷新运行数据和故障状态。选择运行模式后，方能按下“开机”按键。当变流器进行不一样模式切换时，需先关机后重新选择工作模式，再开机。
5.2 上位机监控软件
上位机监控软件支持标准MODBUS RTU通信协议，关键和储能变流器进行通信和数据交互。
上位机含有数据显示功效：包含变流器运行数据、运行状态、故障信息等。
上位机含有远程控制功效：包含变流器开机/停机设置、运行参数调整等。
变流器出厂时已默认设置了系统保护参数，通常见户无需重新设置。如项目中确实需修改保护参数，如“交流电压上限”、“交流电流下限”、“直流电压限值”和“直流电流限值”等参数，请提前和本企业技术人员联络。

5.2.1 上位机监控软件安装

打开软件包，单击setup.exe文件后，提醒一下对话框后，点击安装。软件就自动安装在C盘中。因为软件容量较小，只占用计算机较少内存。

图5-3 上位机监控软件安装

5.2.2 上位机监控软件功效介绍

图5-4 上位机监控软件界面

※ 端口号自动检测、打开串口和关闭串口功效
上位机监控软件安装成功后，需先连接串口通信线，再开启软件。上位机软件会自动检测到串口设备，并列表显示在端口文本框中。选择其中一个可用串口，按下“打开串口”按键，若端口右侧显示灯为绿灯，则串口成功打开。假如需要关闭串口时，按下“关闭串口”按键即可。假如需要关闭串口时，按下“关闭串口”按键。

※ 自动刷新按键、停止自动刷新、手动刷新数据按键
上位机监控软件开启后，不会自动刷新运行数据。用户需要实时查看数据时，按下“自动刷新”按键，变流器就会将数据(包含三组变流器运行数据、两组开关量状态数据、一组故障状态数据)上传到上位机上进行显示。按下“停止自动刷新”后，数据停止自动更新。按下“手动刷新数据”按键后，变流器会将变流器运行数据上传到上位机进行显示。

※ 配置从站地址
上位机监控软件界面上“从站号”为调试软件正在通信单元地址，如想修改目前“从站号”，则需在写地址参数框输入新地址，并单击“写配置参数”按钮，原从站号所对应单元地址即改为新地址。
配置完新通信地址后，如想再次读取变流器运行数据，需要在从站号输入框里输入新修改通信地址。
5.2.2 上位机监控软件功效操作步骤
变流器上电后，运行上位机软件。连接变流器和计算机之间通信线后，打开串口。参见上文中端口号自动检测、打开串口和关闭串口功效模块。其它操作步骤和触摸屏类似。

图5-5 上位机监控软件操作步骤
上位机对变流器通信时，从站号和设备通信地址必需一致。
六 故障诊疗及排除

本章概述
本章介绍变流器常见故障和简单故障排除方法。
故障排除操作需严格根据手册安全规则说明进行，确保人身和设备安全。若使用本手册仍不能排除故障，请联络企业售后服务人员。

本章内容
6.1 故障和告警类型
6.2 上位机软件故障
6.3 其它故障

6.1 故障和告警类型
告警保护功效：系统工作过程中，可能碰到不一样类型小干扰或波动，但在此干扰情况下，系统会发出告警信息但仍能保持正常工作状态。
故障保护功效：系统在碰到不可控状态和外界强干扰情况下，设计了故障保护功效：过欠压、过欠频、过流保护、过温保护等，对系统进行立即停机保护。

表6-1 故障和告警保护类型
告警类型序号
告警保护类型
1
直流过压
2
直流过流
3
直流欠压
4
过温告警
5
变流器输出过压
6
变流器输出过流
7
变流器输出过频
8
变流器输出欠压
9
变流器输出欠频
10
电网侧过压
11
电网侧过频
12
电网侧欠压
13
电网侧欠频
14
IGBT故障

6.2 上位机监控软件故障

上位机监控软件常见故障及处理方法以下：
1 运行数据停止刷新时，关闭串口后重新打开串口。假如失败，关闭软件重新打开。
2 软件死机时，可根据安装步骤重新覆盖安装。
若上述操作仍不能排除故障，请联络企业售后服务人员。
6.3 其它故障
故障状态
故障排除
变流器运行噪声过大
检验确保变流器发电功率在许可范围，观察触摸屏显示电网电压、电流值是否有波动，检验更换冷却风扇。
触摸屏黑屏
检验确保触摸屏后面24V电源接插件牢靠、无松动。若检验无误后仍存在问题，联络企业售后服务人员。
变流器和上位机监控软件通信不上
首先检验确保通讯线路安全可靠，接插件插接牢靠无松动，其次检验RS485通信地址是否正确。若检验无误后仍存在问题，联络企业售后服务人员。
七 例行维护

本章概述
本章介绍了对变流器需要实施例行维护工作，确保变流器长久稳定运行。

本章内容
7.1 维护周期
7.2 可视化检验系统状态
7.3 接线端子紧固性检验
7.4 断路器检验和维护

7.1 维护周期
变流器需要正常维护才能确保其运行可靠性。假如安装条件满足要求，变流器所需要维护量很小。变流器维护需要专业人员进行操作。
维护项目
维护周期
维护指导
变流器箱体及周围维护
180天

接线端子紧固检验
1年
接线端子紧固性检验
断路器检验维护
180天

进行变流器维护时，请确保直流侧和交流侧上级电源开关是断开状态，确保变流器处于不带电状态。

7.2 可视化检验系统状态
7.2.1 变流器箱体
检验项目包含：
(1)、定时目视确保变流器箱体正常：
(2)、变流器外壳无损坏或变形
(3)、风扇叶轮噪声正常，无杂声
注意：以上事项必需每180天检验一次。

7.2.2 变流器周围环境
因为环境潮湿、高温、灰尘和振动影响，变流器内部器件会发生老化及磨损，从而造成变流器存在潜在危险。所以，要定时对变流器运行环境进行检验维护，确保变流器运要求。
检验内容包含：
(1)、检验确保变流器周围无渗水、漏水等情况
(2)、检验确保变流器周围无大量杂物、灰层等
(3)、检验确保变流器安装面未出现因为长久工作造成倾斜、凹陷等情况
(4)、检验确保变流器室对外通风良好，未出现堵塞等情况
注意：以上事项必需每180天检验一次。
7.3 接线端子紧固性检验
7.3.1 内部器件检验
变流器内部接线端子紧固器件全部配有防松装置，不过因为变流器在运行时会产生轻微震动，长久运行后，内部接线端子可能松动，造成变流器无法正常工作。
功率回路带有很高电压，接线端紧固器件在安装时配置有防松器件，不过功率电缆需要定时进行紧固性检验，因为任何功率电缆松动全部会造成严重后果。检验防松标识，若松动则进行紧固操作。
变流器直流侧和交流侧螺母连接必需在要求时间内根据要求转矩拧紧，运行十二个月最少要检验一次。。
7.3.2 插头安装检验
端子、插头连接和变流器系统内部扁平电缆位置最少十二个月可视化检验一次。
7.4断路器检验和维护
断路器必需依据制造厂家要求进行维护，最少十二个月检验一次，若安装环境恶劣，最少六个月检验一次。断路器维护必需根据厂家操作说明进行操作，立即清除断路器上面灰尘泥土。

八 经典应用

本章概述
本章介绍了三相储能变流器四种工作模式经典应用，每个经典应用模又从控制模式介绍、应用目标、应用接线图例、硬件和上位机操作步骤、实测波形等部分展开描述。用户在使用过程中可依据需求根据经典应用进行试验。

本章内容
8.1 经典应用1：离网V/F控制模式
8.2 经典应用2：并网PQ控制模式
8.3 经典应用3：并网定电压充电控制模式
8.4 经典应用4：并网定电流充电控制模式

8.1经典应用1：离网V/F控制模式
8.1.1离网V/F控制模式介绍
三相储能变流器工作于离网V/F控制模式时，变流器工作于50Hz频率下，用户依据负载应用需求配置输出电压。在额定线电压380V时，三相储能变流器可实现满载和空载之间相互切换。
运行设备前，请谨慎检验装置接线。上电后，经过上位机观察运行状态。如有异常，请下电检验装置。
8.1.2应用目标
应用三相储能变流器工作于离网V/F控制模式下，配置负载应用需求输出电压，测试变流器运行状态。在测定变流器运行参数是否满足技术条件要求之前，应确保变流器能稳定运行在各个功率点处。
8.1.3应用接线图例

图8-1 离网V/F控制模式测试平台示意图

测试设备：断路器QF1和QF2、直流电源、三相储能变流器(附上位机监控软件)、380:380隔离变压器、各相阻性负载51R、示波器。
8.1.4硬件和上位机操作步骤
(1) 根据图8-1离网V/F控制模式测试平台要求接线，检验确定无误后上控制电。
(2) 变流器控制电上电，同时，闭合QF1、QF2。
(3) 开启直流源，设置输出直流电压750VDC。观察上位机界面运行数据和接触器状态，同时确定KM1是否合上。
(4) 经过上位机监控界面开启运行变流器，设置运行方法：离网V/F运行。设定不一样交流电压给定值(额定220V相电压)，待变流器运行稳定，统计运行数据。
(5) 如运行发生故障，上位机和液晶界面会显示故障信息，故障发生后，变流器自动停机，上位机界面停止刷新。待消除故障源后，可按下“关机”按键后，重新定时刷新，并开机。
(6) 若需要关机，直接按下“关机”按键。
8.1.5实测波形

离网V/F控制
U=40V

离网V/F控制
U=60V

离网V/F控制
U=85V

离网V/F控制
U=96V

离网V/F控制
U=127V

以上实测波形中，黄、绿、紫色为变流器输出三相电压波形，青、红、粉红变流器输出三相电流波形。

8.2经典应用2：并网PQ控制模式
8.2.1并网PQ控制模式介绍
三相储能变流器工作于并网PQ控制模式时，变流器工作于50Hz频率下，用户依据功率应用需求配置输出有功功率和无功功率。变流器输出额定线电压380V，经380:380隔离变压器后并网。
运行设备前，请谨慎检验装置接线。上电后，经过上位机观察运行状态。如有异常，请下电检验装置。如有疑问，请联络企业售后服务人员。
8.2.2应用目标
应用三相储能变流器工作于并网PQ控制模式下，配置有功功率和无功功率，测试变流器运行状态。在测定变流器运行参数是否满足技术条件要求之前，应确保变流器能稳定运行在各个功率点处。
8.2.3应用接线图例

图8-3 并网PQ控制模式测试平台示意图

测试设备：断路器QF1和QF2、直流电源装置、三相储能变流器(附上位机监控软件)、380:380隔离变压器、三相电网、示波器。

8.2.4硬件和上位机操作步骤
(1) 根据图8-3并网控制模式测试平台要求接线，检验确定无误后可按以下上电。
(2) 变流器控制电上电，同时，闭合QF1、QF2。
(3) 开启直流源，设置输出直流电压750VDC。观察上位机界面运行数据和接触器状态，同时确定KM1是否合上。
(4) 经过上位机监控界面开启运行变流器，设置运行方法：并网PQ运行。设定不一样有功功率和无功功率给定值(限制额定10kVA)，待变流器运行稳定，统计运行数据。
(5) 如运行发生故障，上位机和液晶界面会显示故障信息，故障发生后，变流器自动停机，上位机界面停止刷新。待消除故障源后，可按下“关机”按键后，重新定时刷新，并开机。
(6) 若需要关机，直接按下“关机”按键。
8.2.5实测波形

并网PQ控制
P=5kW
Q=0 kVar

并网PQ控制
P=0kW
Q=5kVar

并网PQ控制
P=0kW
Q=--5kVar

并网PQ控制P=8kW
Q=6kVar

并网PQ控制P=6kW
Q=-8kVar

以上实测波形中，黄、绿、紫色为变流器输出三相电压波形，青、红、粉红变流器输出三相电流波形。

8.3经典应用3：并网定电压充电控制模式
8.3.1并网定电压充电控制模式介绍
三相储能变流器工作于并网定电压充电控制模式时，变流器交流侧经隔离变压器接电网。变流器直流侧空载时，电网电压经隔离变压器后为380V线电压，经变流器不控整流后直流空载电压为540V。当直流侧带载时，用户依据直流负载需求配置直流电压给定值，需高于不控整流后直流电压540V，开机运行。
运行设备前，请谨慎检验装置接线。上电后，经过上位机观察运行状态。如有异常，请下电检验装置。如有疑问，请联络企业售后服务人员。
8.3.2应用目标
使用三相储能变流器工作于并网定电压充电控制模式时，配置直流侧电压给定模式，测试变流器运行状态。在测定变流器运行参数是否满足技术条件要求之前，应确保变流器能稳定运行在各个功率点处。
8.3.3应用接线图例

图8-5 并网定电压充电控制模式测试平台示意图
测试设备：断路器QF1和QF2、直流电源装置、三相储能变流器(附上位机监控软件)、380:380隔离变压器、三相电网、示波器。

8.3.4硬件和上位机操作步骤
(1) 根据图8-5并网控制模式测试平台要求接线，检验确定无误。
(2) 变流器控制电上电，闭合QF2后，电网侧上电，变流器直流侧电压540V左右，同时确定KM1是否合上。计算适宜负载，将直流负载接上以后，闭合QF1。观察上位机界面运行数据和接触器状态。
(3) 经过上位机监控界面开启运行变流器，设置运行方法：并网定电压充电运行。用户依据直流负载需求配置直流电压给定值，需高于不控整流后直流电压540V，开机运行。待变流器运行稳定，统计运行数据。
(4) 如运行发生故障，上位机和液晶界面会显示故障信息，故障发生后，变流器自动停机，上位机界面停止刷新。待消除故障源后，可按下“关机”按键后，重新定时刷新，并开机。
(5) 若需要关机，直接按下“关机”按键。

8.3.5实测波形

并网定电压控制
Udc=350V

并网定电压控制
Udc=450V

此经典应用中，直流侧接50欧姆纯电阻做为负载。假如仅测试定直流母线电压，直流侧可空载。但假如直流侧带负载运行，对负载对阻值有严格要求。阻值需大于15欧姆以上，不然会造成设备损坏。

8.4经典应用4：并网定电流充电控制模式
8.4.1并网定电流充电控制模式介绍
三相储能变流器工作于并网定电压充电控制模式时，变流器交流侧经隔离变压器接电网。变流器直流侧空载时，电网电压经隔离变压器后为380V线电压，经变流器不控整流后直流空载电压为540V。当直流侧带载时，用户依据直流负载需求配置直流电压给定值，需高于不控整流后直流电压540V，开机运行。
运行设备前，请谨慎检验装置接线。上电后，经过上位机观察运行状态。如有异常，请下电检验装置。如有疑问，请联络企业售后服务人员。

8.4.2应用目标
应用三相储能变流器工作于并网定电流充电控制模式时，配置直流侧电压给定，测试变流器运行状态。在测定变流器运行参数是否满足技术条件要求之前，应确保变流器能稳定运行在各个功率点处。

8.4.3应用接线图例
