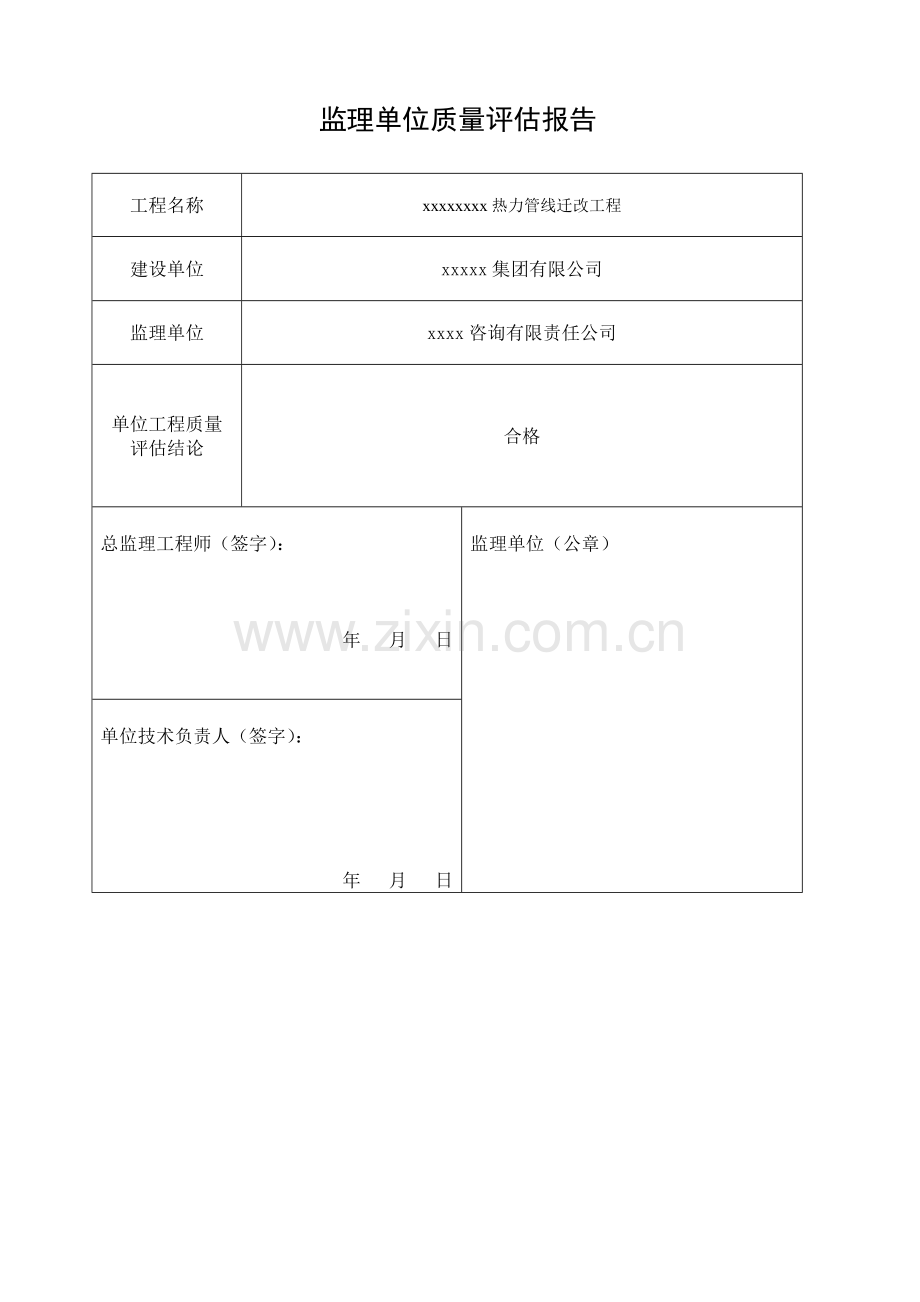

监理单位质量评估报告

工程名称
xxxxxxxx热力管线迁改工程
建设单位
xxxxx集团有限公司
监理单位
xxxx咨询有限责任公司
单位工程质量
评估结论
合格

总监理工程师（签字）：

年 月 日

监理单位（公章）

单位技术负责人（签字）：

年 月 日

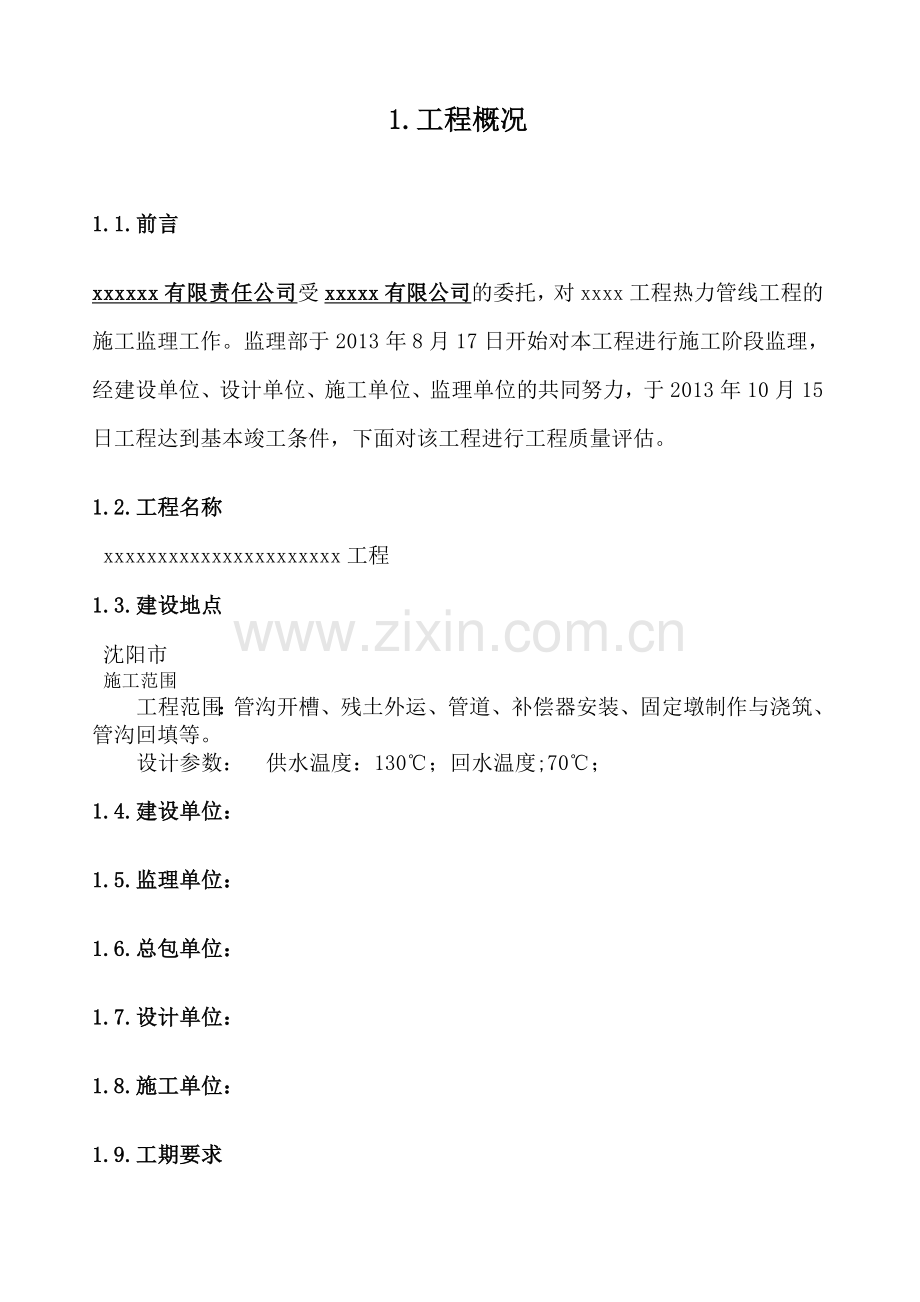

1.工程概况
1.1. 前言
xxxxxx有限责任公司受xxxxx有限公司的委托，对xxxx工程热力管线工程的施工监理工作。监理部于2013年8月17日开始对本工程进行施工阶段监理，经建设单位、设计单位、施工单位、监理单位的共同努力，于2013年10月15日工程达到基本竣工条件，下面对该工程进行工程质量评估。
1.2. 工程名称
xxxxxxxxxxxxxxxxxxxxxx工程
1.3. 建设地点
沈阳市
施工范围
工程范围：管沟开槽、残土外运、管道、补偿器安装、固定墩制作与浇筑、管沟回填等。
设计参数： 供水温度：130℃；回水温度;70℃；
1.4. 建设单位：
1.5. 监理单位：
1.6. 总包单位：
1.7. 设计单位：
1.8. 施工单位：
1.9. 工期要求
开、竣工日期：2013年8月17日至2013年10月15日（日历日）
1.10. 质量要求
合格
1.11. 工程基本情况
本工程根据xxxxx有限公司委托xxxxxxx设计研究院出具的施工图纸施工。管道设计全长约270m，本工程承包单位：xxxxxx有限公司，该承包单位管理人员配备齐全，资格符合要求；施工人员、特种作业人员岗位证书齐全、符合要求；施工各类设备及工程材料满足工程施工要求。本工程管沟开挖主要采用机械开挖，局部人工开挖；管道焊接采用氩弧焊打底，手工电弧焊盖面艺；管道防腐在防腐厂完成，现场采用热缩套、热缩片进行补口、补伤。
1.12. 工程质量情况
1、管沟开挖及管沟回填：
（1）测量放线：本工程管沟开挖严格按照施工图设计要求进行放线，沿线打桩，监理要求施工单位开挖前撒灰线，并复核尺寸。监理人员对管沟位置进行了抽检，抽检20处，合格20处，合格率100%。
（2）管沟开挖：为了保证管线有足够的埋深，开挖深度按设计要求，经复测，管顶距地面均达到设计要求；管沟宽度符合要求，管沟开挖任意20m管沟内，管沟中心线位移≤50mm，符合要求。
 （3）管沟回填：管沟回填前，管道焊缝经检测合格；防腐补口、补伤合格；沟底平整、无塌方、积水及杂物，符合要求。
（4）管沟回填：采用满填砂至原始地面，并恢复原貌，符合要求。
2、管道安装：
 （1）原材料进场检验：管子、管件、焊条及焊丝，进场时均有产品合格证及质量证明文件。进场均经报验合格，同意用于拟定部位。
 （2）管道组对及焊接质量：管子、管件的坡口形式和尺寸符合设计要求及规范规定，采用V型坡口角度60~70°，组对间隙3㎜；焊接组装前，其内外表面油污毛刺、溶渣清理干净，清理范围大于100mm。 本工程所有焊缝焊接均采用氩弧焊打底，手工焊填充和盖面。焊条、焊丝均按设计及焊接工艺评定要求选用，焊条为E4303，氩弧焊丝均为H08Mn2SiA。
1） 本工程焊口总数：Φ720管道36道，外观检查36道，
 2）直口焊接焊口共计24道，探伤抽查比例20%，超声波检测5道焊口，，其中合格5道，一次合格率100%
3）管件100％X射线探伤，焊缝12道×10张/道，共计120张片子。探伤检查比例100%，其中返修合格2张，一次合格率98.33%；
（3）管道吹扫与压力试验
 本工程采用水压进行吹洗，吹洗完毕后进行压力试验，试验介质为自来水，强度试验压力为2.4MPa，稳压4小时，无泄漏，无异响，无变形，强度试压合格；严密性试验压力为2MPa，稳压时间24小时，压力降小于100Pa,严密性试验合格。
3、管道防腐本工程管道防腐由xxxxx有限公司委托防腐预制厂进行预制，Φ720×9管道采用高密度聚乙烯外护管聚氨酯泡沫塑料填充保温。接口保温由防腐预制厂家进行，采用套袖连接，套袖与外壳管连接采用电阻热熔焊接。以上绝缘材料均有产品合格证及使用说明书，施工技术及施工方法均符合生产厂说明书的规定。
2、对工程质量的综合评估意见
2.1 该工程承包合同规定的质量等级为：合格。
2.2施工单位严格按照设计及规范施工，施工单位自评为：合格。
2.3监理单位根据对分项、分部、单位工程的验收情况，认为该工程达到了施工合同所约定的质量标准，符合《城镇供热管网设计规范》CJJ34-2010；《城镇直埋供热管道工程技术规程》CJJ/T81-98;《工业金属管道设计规范》GB50316-2000；《城市供热管网工程施工及验收规范》GJJ28-2004；《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》GJ/114-2000等。无影响结构安全的质量问题，单位工程预验收合格。

xxxxxxxxxxxx有限责任公司

2013年10月15日
