AFC监理实施工作细则.doc

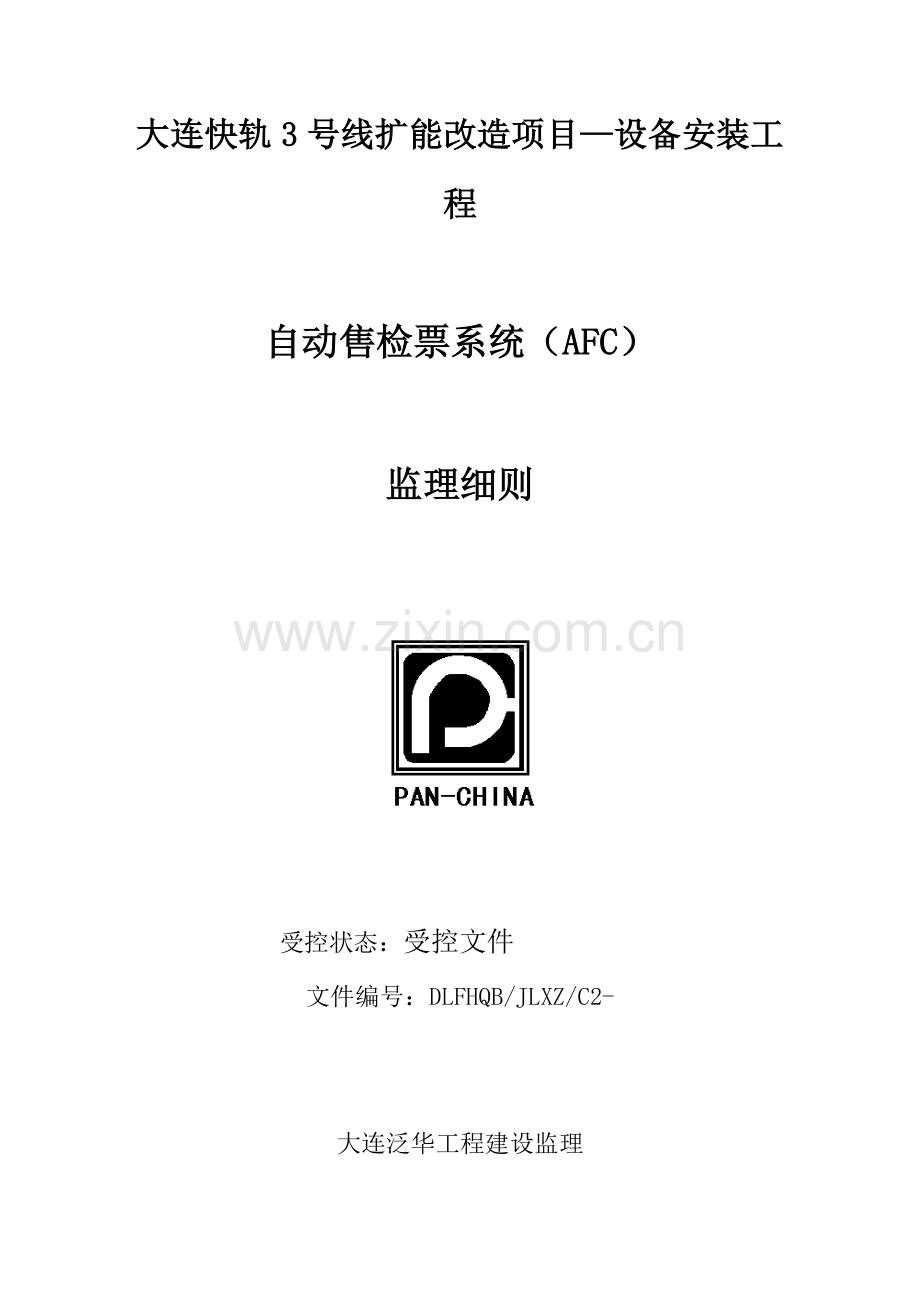

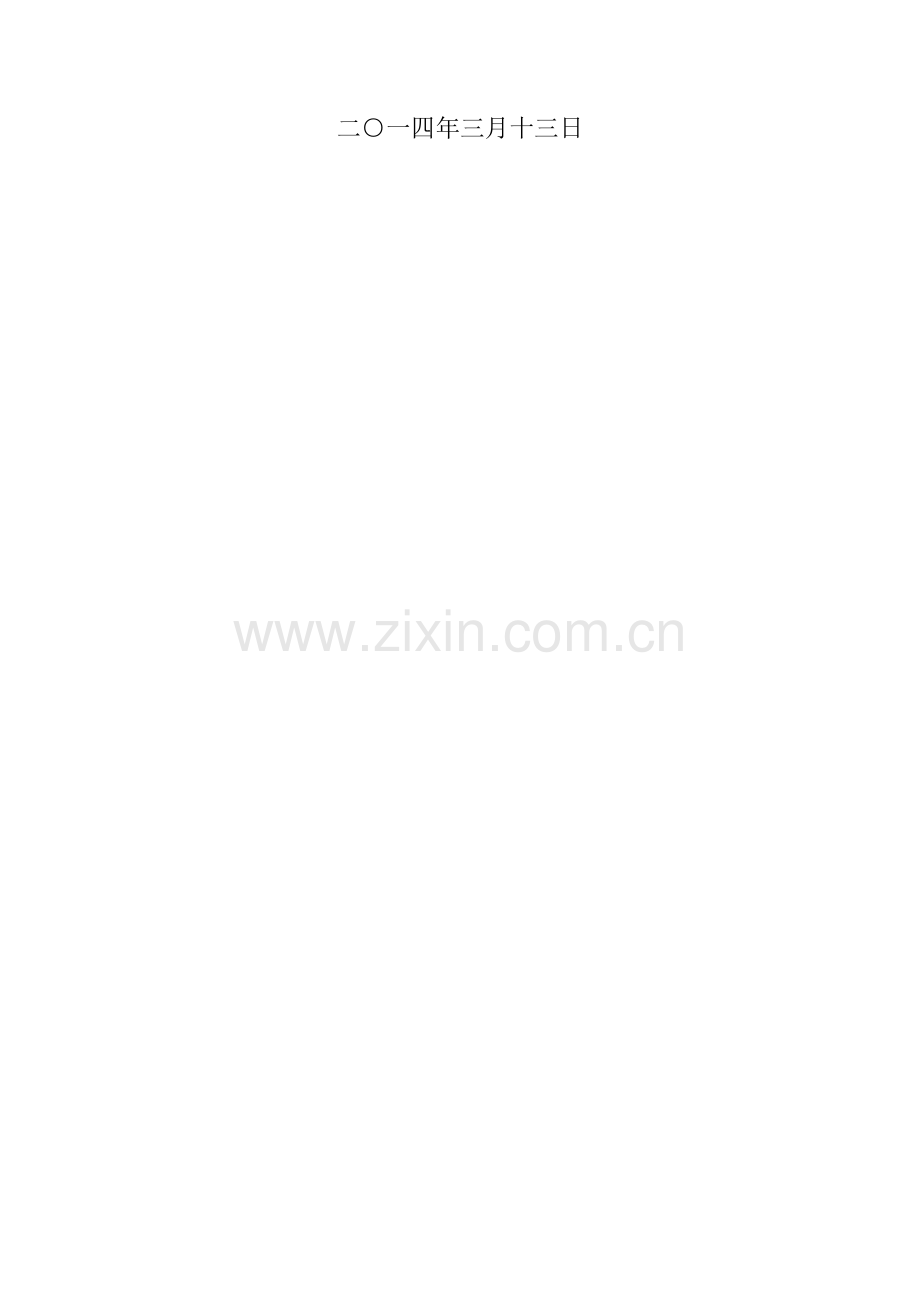

大连快轨3号线扩能改造项目设备安装工程自动售检票系统（AFC）监理细则受控状态：受控文件文件编号：DLFHQB/JLXZ/C2-大连泛华工程建设监理二一四年三月十三日大连快轨3号线扩能改造项目设备安装工程自动售检票系统（AFC）监理细则编制： 总监理工程师审核意见： 监理单位盖章（业务章）：目 录1慨况12监理依据33监理范围、特点、难点、目标44监理工作步骤和质量控制点 65监理方法85安全、文明施工监理 101慨况 此次改造工程内容包含大连站、金家街、后盐站、大连湾站、金石滩站、开发区站自动检票机增加及半自动售票机更换，和因为增加、更换设备造成现有AFC系统网络设备及软件扩容改造。1. 环境条件：海拔高度：不超出200m。相对湿度:最湿月平均湿度不超出90，月平均温度小于35。降水量: 年平均降水量：658.7mm最大日平均降水量：171.1mm最大积雪深度：37cm风向及风速:冬季风向以北风、西北风为主，夏季以南、东南风为主。 30年一遇最大风速：31m/s大连地域有旱涝、暴雨、冰雹、大风、寒潮、雾害、雷电、等气象灾难发生。2. 现场条件大连市快轨3号线起于大连火车站，止于金石滩站，全长48.858km，共12个车站，一座海湾车辆段和一座泉水控制中心设备安装。计算机系统设置于泉水控制中心大楼内。车站表序号车站名站中心里程断链站间距站台型式1设计起点 K0+000.000108.000 2火车站站 K0+108.000高架一岛两侧2176.9052493.9053香炉礁站 K0+425.000高架侧式4399.868 4金家街站 K4+816.0008.864高架侧式0.0044269.000 5泉水站 K9+085.000地面侧式3390.000 6后盐站K12+475.000高架侧式6563.000 7大连湾站K19+038.000高架侧式38.4923575.492 8金马路站K22+575.000高架侧式2811.000 9开发区站K25+386.000高架侧式2614.000 10保税区站K28+000.000地面侧式2410.000 11高城山站(预留)K30+410.000地面侧式3670.000 12双D港站K34+080.000地面侧式0.172250.170 13小窑湾站K36+330.000地面侧式-0.9132374.087 14黄河大道站(预留)K38+705.000地面侧式0.8487863.848 15金石滩站K46+568.000地面侧式90.000 16设计终点K46+658.000快轨3号线AFC系统在控制中心设有AFC线路中心计算机系统、在各车站AFC机房内均设有车站计算机系统，因为此次改造增加及更换了终端设备，所以本工程需对中心计算机系统及改造车站车站计算机系统进行软件升级，并扩容现有网络设备。现有快轨3号线AFC系统终端设备数量以下表所表示：车站入站门式自动检票机入站三杆式自动检票机出站门式自动检票机出站三杆式自动检票机自动售票机半自动售票机验票机大连站8097661香炉礁5060241金家街2030231泉水2020221后盐2002031大连湾2002031金马街4040041开发区6070571保税区4040031双D港4040041小窑湾013010241金石滩6090121累计45134821204512本工程控制中心、各车站AFC机房内均设有AFC系统电源，因为此次改造增加了终端设备，所以需对AFC系统电源进行扩容。本工程控制中心、各车站AFC机房内均设有接地体。本工程新增AFC系统设备可直接接入设在AFC机房内弱电接地端子排。本工程关键终端设备数量车站增加入站闸机增加出站闸机更换入站闸机更换出站闸机更换半自动售票机大连站00096金家街51113泉水34002后盐11113大连湾12113开发区97456金石滩001122监理依据建设单位和施工安装单位工程承包协议建设工程监理规范GB50319-；城市轨道交通工程项目建设标准（建标104-）；城市轨道交通技术规范（GB50490-）；城市轨道交通自动售检票系统工程质量验收规范（GB50381-）；建设事业集成电路（IC）卡应用技术（CJ/T166）；电子信息系统机房设计规范（GB50174-）；计算机软件开发规范（GB8566-88）；计算机软件产品开发文件编制指南（GB8567-88）；计算机软件需求说明编制指南（GB9385-1988）；建筑物电子信息系统防雷技术规范（GB50343-）；综合布线系统工程设计规范（GB50311-）；低压配电设计规范（GB50054-95）；职业安全健康管理体系审核规范（GB/T28001-）；交流电气装置接地（DL/T621-97)3监理范围、特点、难点、目标3.1范围：大连快轨3号线工程监理范围，承包商相对应施工协议范围内自动售检票统工程施工监理，包含（AFC）工程设备性能、系统组成、系统功效、系统接口、供货范围、项目管理、质量控制、硬件施工安装、线缆敷设、软件调试、测试和验收等相关配套工程。3.2特点：城市轨道交通是很复杂系统。AFC系统开通后增加了自助服务功效，一是在原有些人工售票基础上，增设了自动购票机实现了乘客自助购票，并可降低排队等候时间。二是增加了自动查询机数量，方便乘客自助查询。三是增设了一卡通卡自动充值机，实现自助充值，方便乘客。 关键由线路中央AFC系统、车站AFC系统、终端设备和车票四部分组成。终端设备包含出/入站检票闸机、自动售票机、车站票务系统、自动充值机、自动验票机等现场设备。车票有单程票、储值票、特殊票。城市轨道交通自动售检票，设备材料性能要求高、地铁设计使用寿命长，使用频率高，设备磨损率大，所以所采取材料必需是耐腐蚀，耐磨损，高可靠性。3.3难点：快轨3号线，不是新建工程，是在现有线上改建和扩建，是已经运行项目。所以，不确定原因多、隐患多、所处环境复杂、随机发生事件多，随时有可能面临突发问题。确保不危及乘客安全和现有设备正常工作，确保工期要求，难度极大。城市轨道自动售检票工程系统、控制点多，在设备及系统完成后，均要进行深度全方面调试工作，以达成尽可能早发觉存在问题目标，所以调试工作量相当大，质量要求高。工期紧、任务重。3.4监理工作目标依据建设单位监理委托要求,遵照“严格、公正、科学、求实”监理宗旨,经过目标计划、动态监控和风险管理,认真推行监理协议,采取全过程、全方位监理,经过和建设单位、施工单位及工程建设相关单位亲密合作，努力实现以下目标:3.4.1投资: 严格工程计量、控制变更、降低索赔、优化施工方案、努力争取控制在设计概算以内。3.4.2质量：落实“百年大计、质量第一”方针,所监理工程达成国家和现行工程质量验收标准。工程合格率达成100%, 优良率达成90%以上，并确保全线工程质量达成优良标准。3.4.3进度: 主动配合相关各方，按调整后工期及进度总目标进行控制,确保建设单位对工期目标控制要求。工程施工具体开工时间以业主、总监理工程师签发开工令为准。3.4.4安全生产及文明施工:高度重视安全生产，落实安全职责，无重大伤亡事故,争创文明工地、安全达标工地。3.4.5安装现场环境保护:符合国家和相关建设工地环境保护法律、法规要求，营造良好施工环境。3.4.6协议管理: 熟悉并全方面掌握施工协议、监理协议、工程设备供货协议、安装协议、设计协议,自觉推行监理协议，监督施工单位和生产厂家等单位全方面推行施工协议和工程设备供货协议。3.4.7信息管理: 信息管理微机化,工程标准数据化，监理行为文字化，归档资料真实化，立即上报下达工程建设各类信息，为工程顺利进展提供确保。3.4.8协调关系: 严格监理、热情服务、秉公办事、一丝不苟、加强沟通、相互帮助,公正、公平协调好建设、设计、施工各方关系。4监理工作步骤和质量控制点自动售检票安装监理步骤图1、熟悉设计文件。2、现场调查。3、查对设计图。4、关键设备、材料检验。5、施工机具、仪表检验。6、单位资质和技术人员资格审查。7、施工组织设计和质保体系审查。审批开工汇报。施工准备检验线缆、设备进场检验和土建装修专业施工单位协调(1)按验标要求对分项、分部工程施工质量及工序间交接进行巡视、检验，立即提出问题或提议，并督促检验改善方法，落实结果。(2)对隐蔽工程及关键部位进行旁站或见证，签认旁站监理统计。(3)对检验批、分项、分部工程施工质量进行平行检验或抽查，审查签认工程报验申请表及相关施工质量检验统计。(4)依据情况发出监理工程师通知单确定电缆、设备定位计划机柜安装及终端接线检验电缆、机柜安装1、系统联调试验，检验签认测试、试验统计和汇报（单项试验测试统计、联锁试验统计等）。2、关注设备运行情况，协调处理缺点责任期出现工程质量问题。AFC售票系统调试参与验收及保修期质量控制关键点4.1审核施工单位编制乙供材料技术规格书，并报设计单位审查经过后报建设指挥部、监理项目部。4.2审核乙供材料中标电缆生产厂家资質和业绩，审核施工单位同其签定供货协议中技术协议部分，确定生产周期和供货时间，同时督促施工单位对电缆生产实施产品监造，检验和存档电缆型式试验汇报复印件及出厂试验汇报。4.3电缆进场应进行检验。电缆表面不应有压扁、绞拧和护层断裂等机械损伤。电力电缆及控制电缆规格、型号、长度及电压等级等关键指标要符合设计要求。乙供设备必需和协议承诺一直，厂家必需提供设备出场所格证、每台设备检测汇报、安全生产许可等相关质量证实文件。材料、设备技术参数必需满足设计要求。4.4.AFC终端设备出厂验收是控制AFC设备质量关键。批量生产设备应和同意样机一致。在出厂验收过程中，监理工程师应检验设备硬件配置、机械尺寸、设备外观、内部毛刺打磨、综合布线、线缆标识、设备标识等是否满足样机要求；在承建单位提供合格自检汇报基础上，对设备进行加电测试，包含电气安全测试和基础功效测试。对于AFC终端设备来说，防电磁辐射、接地电阻、绝缘电阻、抗高压电、泄漏电流、硬币接收器及纸币接收器识别性能等全部应该在出厂验收过程中进行检4.5.在管槽预埋施工前，监理工程师应督促相关单位提前做好测量放线工作。在施工过程中常常会碰到车站站厅层结构标高存在误差，为确保装修完成面标高，AFC系统地面线槽预埋高度及装修垫层、沙浆厚度常常会被压缩。误差较大，土建结构施工方甚至在站厅层结构板上进行剔凿，以确保AFC地面线槽预埋高度不影响车站后续精装修施工；如站厅结构板剔凿后仍不能满足标高要求，需降低AFC地面线槽高度来完成地面线槽预埋工作。所以做好测量放线工作，发觉问题立即和相关单位协调处理，能够避免后续大量返工工作。4.6.在地面线槽预埋施工中，监理工程师应关键检验线槽和线槽、线槽和出线盒连接处防水方法是否满足设计要求。只有确保线槽内无渗水，才能确保线槽内线缆施工质量及后续线缆、设备防潮等问题。地面线槽铺设完成后，因为施工现场交叉作业严重，地面线槽极易受到破坏，施工单位对地面线槽成品保护工作也是监理检测关键。为确保工程质量，监理工程师应在地面垫层施工前对AFC线槽进行隐蔽验收，检验线槽是否有损坏、线槽跨接地线是否齐全或损坏、防水处理是否符合要求、分线盒和出线口是否进行成品保护、出线口高度是否符合要求等，避免过早进行隐蔽验收后成品又遭破坏而降低工程质量。4.7.车站终端设备安装完成后，应和地面接合处全部作防水处理，其它分线盒、检修口应密闭并做防水处理，预防施工用水或车站积水经过分线盒、检修口、出线口进入线槽，确保AFC系统整体防水性能。在设备安装时也应注意图纸会审阶段AFC设备和消防栓箱、公共广告灯箱、空调、盲道、公共区围栏等其它系统接口问题。4.8.因为AFC系统设备是面向乘客前端设备，在设备调试阶段，除了进行AFC设备单机调试和系统调试外，还应重视AFC系统设备稳定性测试和数据正确性测试，系统调试完成后监理工程师应配合建设单位，组织实施新线间互联互通测试和全路网互联互通测试工作，确保本线路AFC系统能顺利和新开通线路和现有运行线路AFC系统实现换乘功效。5监理方法5.2监理方法5.2.1建立管理制度大连泛华监理企业要求规章制度，各部门和人员认真推行起职责，覆盖监理服务全过程工作程序文件和作业指导文件。根据本企业监理服务质量确保体系文件要求,将创优目标、质量责任分解到每个监理工作岗位上。监理企业各部门和项目监理站现场监理人员认真推行各自岗位职责,严格实施监理企业和项目监理站相关监理工作各项规章制度，监理企业各部门和监理项目站，主动配合，确保全方面实现监理控制目标。5.2.2 配置资源配置除配置强有力人力资源外,监理企业针对地铁工程特点,配置必需交通、通讯、测试、计算机、打印机等设备和其它监理服务办公用具，确保监理工作正常开展。5.2.3监督检验:帮助现场监理站分析研究监理控制现实状况、偏差,确定纠偏对策。坚持“预防为主”、“安全为主”、“过程控制为主”方针。 5.2.4认真研究施工图等文件专业监理人员认真研究勘察设计文件,现场监理人员经过深入了解设计意图，针对图纸中错、漏、碰、缺等问题，向业主提出合理化提议，为本项目施工顺利进行和达成技术优异、经济合理、方便施工质量要求奠定基础。5.2.5严格监理程序和标准在仔细研究设计文件基础上,对施工中可能出现技术难点等提出处理措施,制订控制方法,监理人员在监理过程中督促检验。坚持旁站跟踪监理,严格监理程序和标准,作到监理程序不漏不乱,工程标准不降不变,施工一直处于可控状态，使优质工程质量形成在施工过程之中,从而实现整个工程创优目标。5.2.6合理设置质量控制点质量控制有效方法,是选择质量控制关键部位、关键工序和影响质量关键原因定为质量控制点、进行关键控制和预控。5.2.7监理人员必需严格遵守国家各项法律、法规、坚持“遵法、诚信、公正、科学”职业准则，坚持科学态度和实事求是标准，坚持廉洁工作作风，努力学习专业技术和建设监理知识，不停提升业务能力和监理水平。5.2.8严格“事前”、“事中”、“事后”质量控制，关键和关键工序旁站监理，通常工序抽验监理，坚持以检测为主、用数听说话科学态度控制质量。5.2.9严格质量检验和验收，严格验工计价制度，不合格工程拒付工程款。提倡奖优罚劣，监理人员效益和监理质量挂钩。6、安全、文明施工监理本工程项目除工程本身施工安全外，还必需采取妥善安全方法，注意文明施工，降低对城市环境和居民生活影响和干扰，确保施工安全。6.1施工准备阶段安全监理关键工作 6.1.1审查进场施工人员资质。6.1.2对施工单位安全生产责任制、安全生产确保体系进行检验审核，并督促其建立完善。对安装单位在设备安装过程中制订各项安全技术方法进行检验、审核，对其具体实施情况进行监理。6.1.3审核施工单位编制施工组织设计、安全技术方法、高危作业安全施工及应急抢险方案。6.1.4督促施工单位做好新工人安全培训和逐层安全交底工作。工程实施前，必需对工程参与人员进行安全生产宣传教育，组织学习国务院、市、局、企业颁发相关安全生产“要求”、“条例”和“安全生产”操作规程，并对安全交底进行书面统计。6.1.5督促施工单位按施工阶段对安全事故隐患进行集中整改活动，查出问题限期整改。6.2施工过程中安全监理关键工作 6.2.1对施工单位施工机械设备数量、性能、检修证及特种工种作业人员操作证等进行审核、监督，消除不安全隐患。复核施工承包单位施工机械、安全设施验收手续，并签署意见。6.2.2每七天对施工现场临时用电、施工防护设施、消防器材、动用明火等、防火、防事故方法落实情况进行一次综合检验。6.2.3对设备运输、系统受电、轨行区轨道车运行等特殊施工，应要求施工单位事先制订特殊施工安全方法报监理审查并监督实施。6.2.4配合相关单位对安全事故进行调查处理。6.2.5监督承包单位根据工程建设强制性标准和专题安全施工方案组织施工，阻止违规施工作业。 6.3文明施工监理建立文明和环境保护施工监理管理体系，明确各项管理制度和方法，并加以实施。6.3.1督促检验施工单位按要求做好施工区域和非施工区域之间分隔、路拦设置。6.3.2检验本工地排水设施和公用管线保护方法和其它应急设施（包含防汛、防台风方法）督促按要求完成封堵排水管道报审手续。6.3.3检验督促施工单位保持施工沿线单位、居民出入口和道路通畅、整齐，凡处于施工道路口全部要按要求设置交通标志牌、夜间示警灯，预防事故发生。6.3.4检验督促施工单位按要求落实各类材料及土方堆放，做到整齐有序，不侵占人行道、车行道、消防通道。6.3.5对检验中发觉问题，要以书面通知施工单位，落实整改并立即向快轨3号线指挥部反馈。6.3.6检验督促施工单位建立各项管理制度，落实卫生包干责任制，搞好施工区域和生活区域环境卫生。严格按施工承包协议中相关环境保护方面条款实施。保障身体健康。6.3.7检验督促施工单位严格实施施工协议附件中所要求“工程过程中环境目标及要求”及职业安全生产健康要求。
