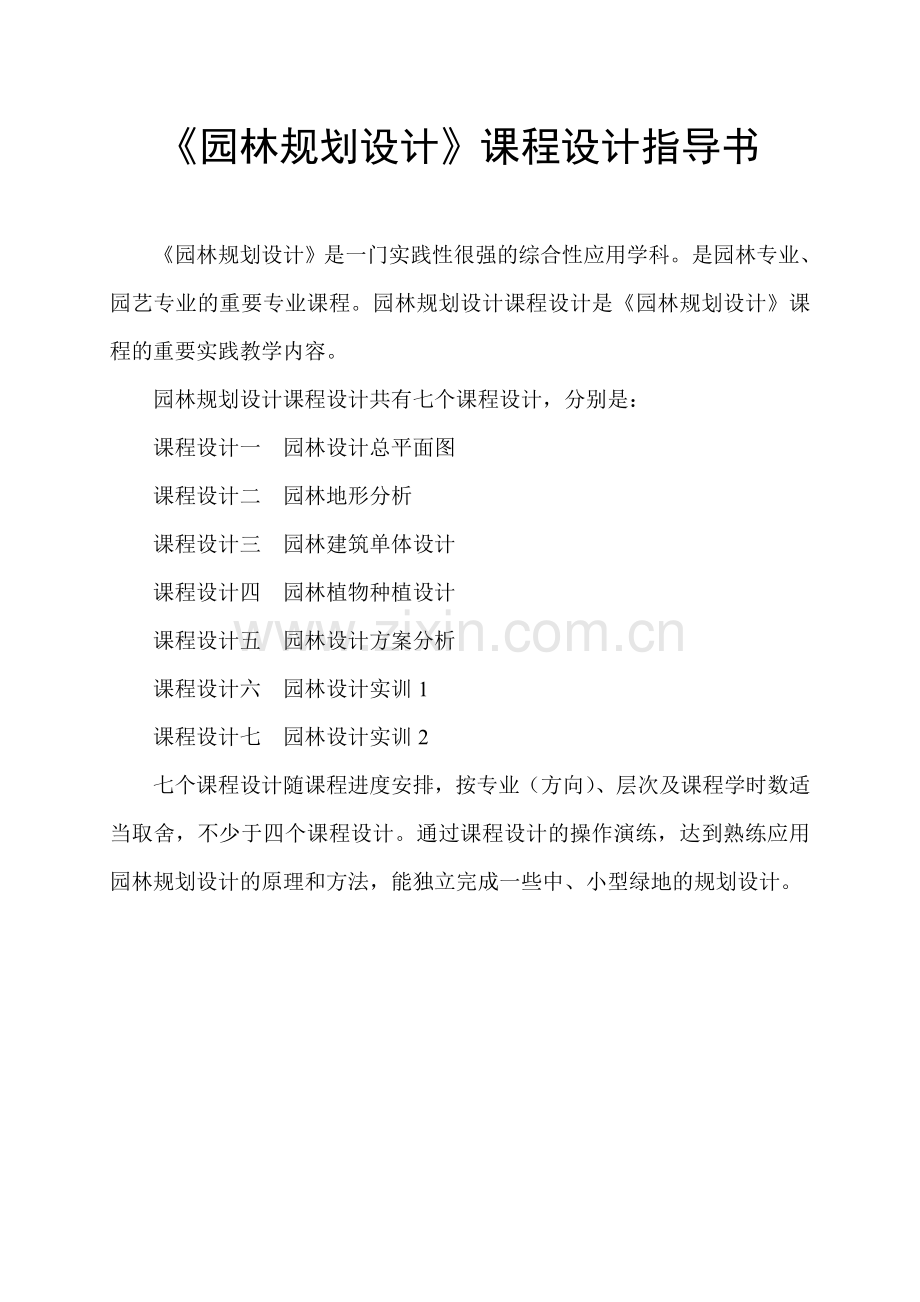

《园林规划设计》课程设计指导书

《园林规划设计》是一门实践性很强的综合性应用学科。是园林专业、园艺专业的重要专业课程。园林规划设计课程设计是《园林规划设计》课程的重要实践教学内容。
园林规划设计课程设计共有七个课程设计，分别是：
课程设计一 园林设计总平面图
课程设计二 园林地形分析
课程设计三 园林建筑单体设计
课程设计四 园林植物种植设计
课程设计五 园林设计方案分析
课程设计六 园林设计实训1
课程设计七 园林设计实训2
七个课程设计随课程进度安排，按专业（方向）、层次及课程学时数适当取舍，不少于四个课程设计。通过课程设计的操作演练，达到熟练应用园林规划设计的原理和方法，能独立完成一些中、小型绿地的规划设计。

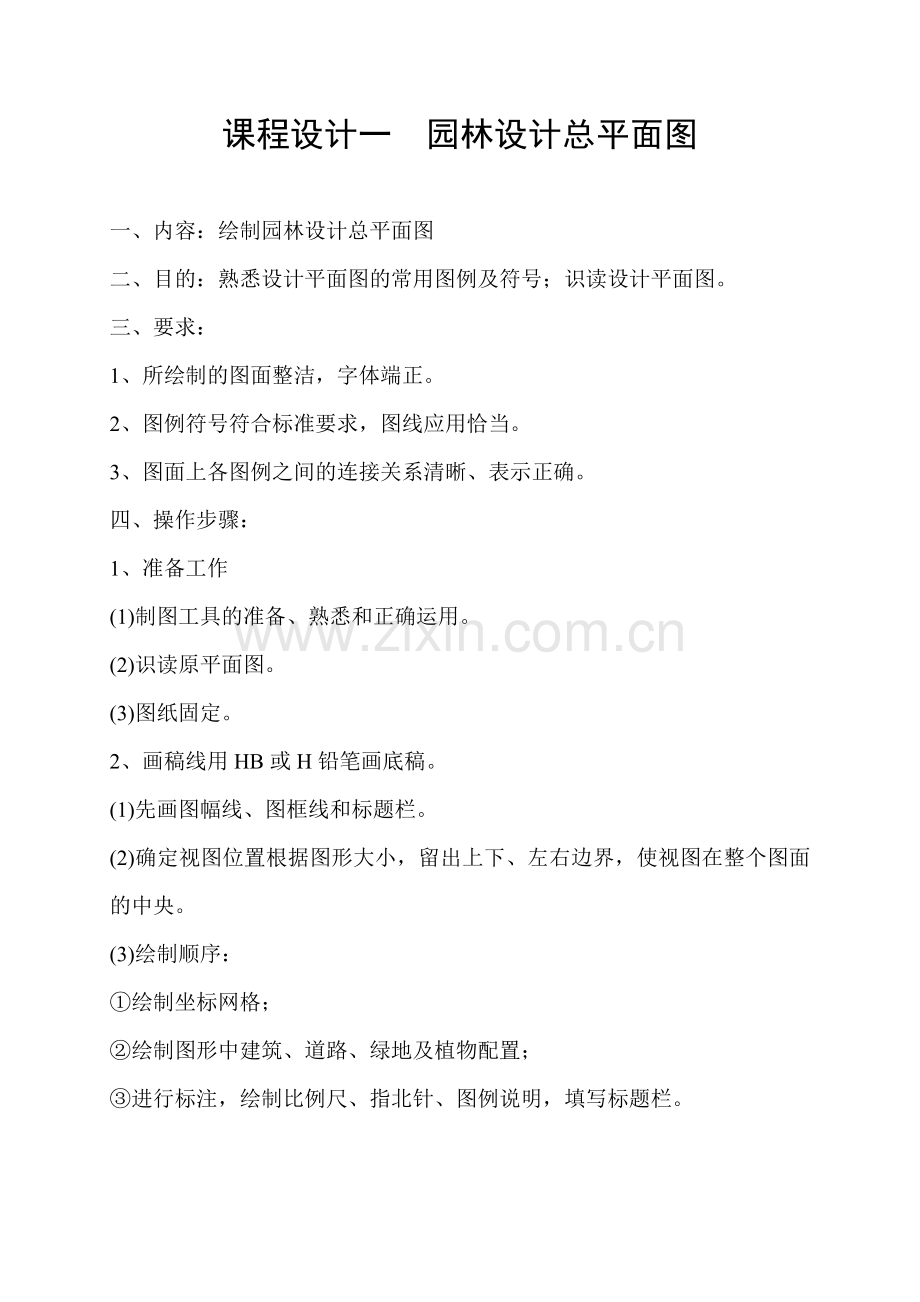

课程设计一 园林设计总平面图

一、内容：绘制园林设计总平面图
二、目的：熟悉设计平面图的常用图例及符号；识读设计平面图。
三、要求：
1、所绘制的图面整洁，字体端正。
2、图例符号符合标准要求，图线应用恰当。
3、图面上各图例之间的连接关系清晰、表示正确。
四、操作步骤：
1、准备工作
(1)制图工具的准备、熟悉和正确运用。
(2)识读原平面图。
(3)图纸固定。
2、画稿线用HB或H铅笔画底稿。
(1)先画图幅线、图框线和标题栏。
(2)确定视图位置根据图形大小，留出上下、左右边界，使视图在整个图面的中央。
(3)绘制顺序：
①绘制坐标网格；
②绘制图形中建筑、道路、绿地及植物配置；
③进行标注，绘制比例尺、指北针、图例说明，填写标题栏。
mm3、进行图面检查核对底图和抄绘的原图，检查图样是否正确，标注是否完整。
4、有条件的同学，可进一步绘制墨线图。
1、主入口 2、休息廊 3、六角亭 4、茶室 5、桥亭 6、茅亭 7、次入口 8、厕所
9、翠石园入口 10、木屋 11、方亭 12、儿童游戏场 13、游乐区 14、管理处 15、温室

课程设计二 园林地形分析

一、内容：分析某庭院的地形地貌。
二、目的：掌握园林地形地貌的分析方法，区分不同地形地貌的使用特征和性质，熟悉园林地形地貌同园路广场、园林建筑小品、园林植物等其它园林组成要素的相互联系。
三、要求：
1、绘制地形分析平面图（坡级线法或分布法），坡度分级合理，图样符合标准要求，图线应用恰当。
2、绘制地形分析剖断面图，选择剖断面位置合理，所绘制的地形分析剖断面图能充分说明地形地貌的主要特征，图样符合标准要求，图线应用恰当。
3、作地形地貌分析说明，条理清晰，分析入微，观点正确。能区分不同地形地貌及其使用特征和性质，能联系园路广场、园林建筑小品、园林植物等其它园林组成要素进行分析。
四、操作步骤：
1、识读“某庭院竖向设计图”。
2、根据庭院地形特点进行合理的坡度分级（或高程分级），绘制地形分析平面图（坡级线法或分布法）。
3、选择能充分说明地形地貌的主要特征的剖断面位置，绘制地形分析剖断面图。
4、对照竖向设计图检查图样是否正确，标注是否完整。
5、作地形地貌分析说明，包括对地形特点的分析，还包括联系园路广场、园林建筑小品、园林植物等其它园林组成要素进行的分析。
课程设计三 园林建筑单体设计

一、内容：根据芳华园平面图所表达的设计意图，自行设计图中三个建筑（亭、榭、舫），绘制出建筑的平面图和立面图。
二、目的：掌握园林建筑的设计方法，区分亭、榭、舫三种园林建筑类型的使用特性和设计要点，结合园林景观设计建筑的风格、体量、朝向、外观等。
三、要求：
1、分别绘制三个建筑的平面图，图样符合标准要求，图线应用恰当。
2、分别绘制三个建筑的立面图，图样符合标准要求，图线应用恰当。
3、选择能充分说明建筑内部构造或高程变化的位置，绘制园林建筑的剖面图，图样符合标准要求，图线应用恰当。（选做）
4、结合园林景观作园林建筑单体设计的说明，着重说明所设计建筑的风格、体量、朝向、外观等，条理清晰，观点正确。
四、操作步骤：
1、识读“芳华园平面图”。
2、根据“芳华园平面图”所表达的设计意图，结合已形成的园林景观进行亭、榭、舫三个建筑的设计。
3、分别绘制三个建筑的平面图和立面图。
4、选择能充分说明建筑内部构造或高程变化的位置，绘制园林建筑的剖面图。（选做）
5、结合园林景观作园林建筑单体设计的说明，字数200字左右。
课程设计四 园林植物种植设计

一、内容：根据世博园中粤晖园的总平面图所表达的设计意图，结合西昌市气候、土壤及水分特点情况进行植物配置，绘制出植物种植设计图。
二、目的：掌握园林植物种植设计图的绘制方法；学习植物配置的设计技巧，区分乔木、灌木、花卉、草坪、水生植物等植物种类的使用特性和设计要点，结合地方气候、土壤及水分特点进行植物种类选择和搭配。学会将植物配置融入园林景观整体，表达特定的设计风格。
三、要求：
1、绘制植物种植设计图，图样符合标准要求，图线应用恰当。
2、编写苗木统计表，表中列出植物的编号、树种名称、规格、数量等。
3、选择能表达园林植物配置效果的位置，绘制局部园林植物配置的立面图或透视效果图。（选做）
4、结合园林整体景观作园林植物配置的设计说明，着重说明所配置的植物景观效果，与气候、土壤、水分条件等的适应情况，条理清晰，观点正确。
四、操作步骤：
1、识读“粤晖园总平面图”。
2、根据“粤晖园总平面图”所表达的设计意图，结合已设计的园林景观整体进行园林植物配置。
3、绘制植物种植设计图，编写苗木统计表。
4、选择能表达园林植物配置效果的位置，绘制局部园林植物配置的立面图或透视效果图。（选做）
5、结合园林整体景观和设计地点的气候、土壤及水分特点作园林植物配置的设计说明，字数200字左右。

课程设计五 园林设计方案分析

一、内容：分析国际贸易中心庭院的三个设计方案，确定出你认为的最优方案。
二、目的：掌握园林设计多方案分析比较的方法，领会不同设计方案的设计思路、设计意图和所运用的设计手法，比较不同设计方案的整体构图效果、园林功能体现、场地安排、道路设计、地形变化、建筑小品布置、植物景观等。
三、要求：
1、作国际贸易中心庭院设计多方案分析说明，条理清晰，分析入微，观点正确。描述各方案的设计思路、设计意图和所运用的设计手法，比较各方案在整体构图效果、园林功能体现、场地安排、道路设计、地形变化、建筑小品布置、植物景观等方面的优劣并对其进行综合评价。
2、编制必要的分析表，如用地平衡表、分区关系表等。
3、绘制必要的分析图，如功能分区图、景观分布图、局部效果图等。
四、操作步骤：
1、识读国际贸易中心庭院设计的三个方案设计图。
2、分析各方案的设计思路、设计意图和所运用的设计手法。编制必要的分析表，绘制必要的分析图。
3、比较各方案在整体构图效果、园林功能体现、场地安排、道路设计、地形变化、建筑小品布置、植物景观等方面的优劣。
4、对各方案进行综合评价，确定最优方案。
5、步骤2～4，总字数不低于800字。
课程设计六 园林设计实训1

一、内容：完成某处空地（约2500M2）的绿地规划设计，该绿地为高校绿地的一部分，主要功能为游憩。
二、目的：了解园林规划设计的基本程序和过程，学会进行多方案的设计思路探讨，初步熟悉园林各组成要素的运用特点和彼此联系，掌握基本设计语言——常用设计图的绘制。
三、要求：
1、踏勘设计对象基址，并对基址状况作分析。
2、按照绿地的功能要求进行功能分区、地形、道路系统、场地分布、建筑小品类型及位置等主要设计内容的确定，绘制设计草图。
3、绘制园林设计总平面图（含植物种植设计）、主要建筑小品的平面图和立面图（选绘剖面图），图样符合标准要求，图线应用恰当。
4、地形改变较大的方案可选绘竖向设计图，图样符合标准要求，图线应用恰当。
5、作简要的设计说明，表达设计思路、设计对象特点、景观效果等以及设计者认为应当作说明的内容，字数不超过200字。
四、操作步骤：
1、踏勘设计对象基址，对基址的周围环境、原地形、原有植被、原有建筑构筑物进行准确记载。了解基址所在地的气候、土壤、水文状况。
2、根据设计对象的功能要求对基址进行分析。
3、根据所设计绿地的功能要求，结合基址情况进行功能分区、地形、道路系统、场地分布、建筑小品类型及位置等主要设计内容的确定，绘制设计草图。
4、在设计草图基础上进一步推敲设计细节，进行植物配置，绘制总平面图正稿，并在图上书写设计说明。
5、绘制主要建筑小品的平面图、立面图和剖面图。
6、绘制竖向设计图。

课程设计七 园林设计实训2

一、内容：完成某小型公园（约15000M2）的规划设计，该公园位于城区边缘，滨水。
二、目的：了解公园规划设计的基本程序和过程，学会对基址状况作全面分析，绘制现状分析图、景观构成分析图。熟练进行多方案的设计思路探讨，进一步熟悉园林各组成要素的运用特点和彼此联系，掌握基本设计语言——常用设计图的绘制。
三、要求：
1、踏勘设计对象基址，并对基址状况作全面分析，绘制现状分析图、景观构成分析图。
2、按照绿地的功能要求进行功能分区、地形、道路系统、场地分布、建筑小品类型及位置等主要设计内容的确定，绘制设计草图。
3、绘制园林设计总平面图、种植设计图、竖向设计图，绘制主要建筑小品的平面图、立面图和剖面图，图上作简要的设计说明，图样符合标准要求，图线应用恰当。
4、绘制局部景观透视图，视点选择恰当，成图效果好。
5、选绘公园的鸟瞰图，视点选择恰当，成图效果好。
6、撰写设计说明书，完整表达设计思路、设计对象特点、设计手法运用、景观效果、各园林组成要素设计等内容，以及设计者认为应当作说明的其他内容；编制必要的表格，如用地平衡表、分区关系表、苗木统计表等。字数不少于1000字。
四、操作步骤：
1、踏勘设计对象基址，对基址的周围环境、原地形、原有植被、原有建筑构筑物进行准确记载。了解基址所在地的气候、土壤、水文状况。
2、根据设计对象的功能要求对基址进行全面分析，绘制现状分析图、景观构成分析图。
3、根据所设计绿地的功能要求，结合基址情况进行功能分区、地形、道路系统、场地分布、建筑小品类型及位置、植物配置等主要设计内容的确定，绘制设计草图。
4、在设计草图基础上进一步推敲设计细节，绘制总平面图正稿，并在图上书写设计说明。
5、以总平面图为底图，绘制种植设计图、竖向设计图。
6、主要建筑小品的平面图、立面图和剖面图。
7、绘制局部景观透视图、公园的鸟瞰图。
6、撰写设计说明书，编制必要的表格。
