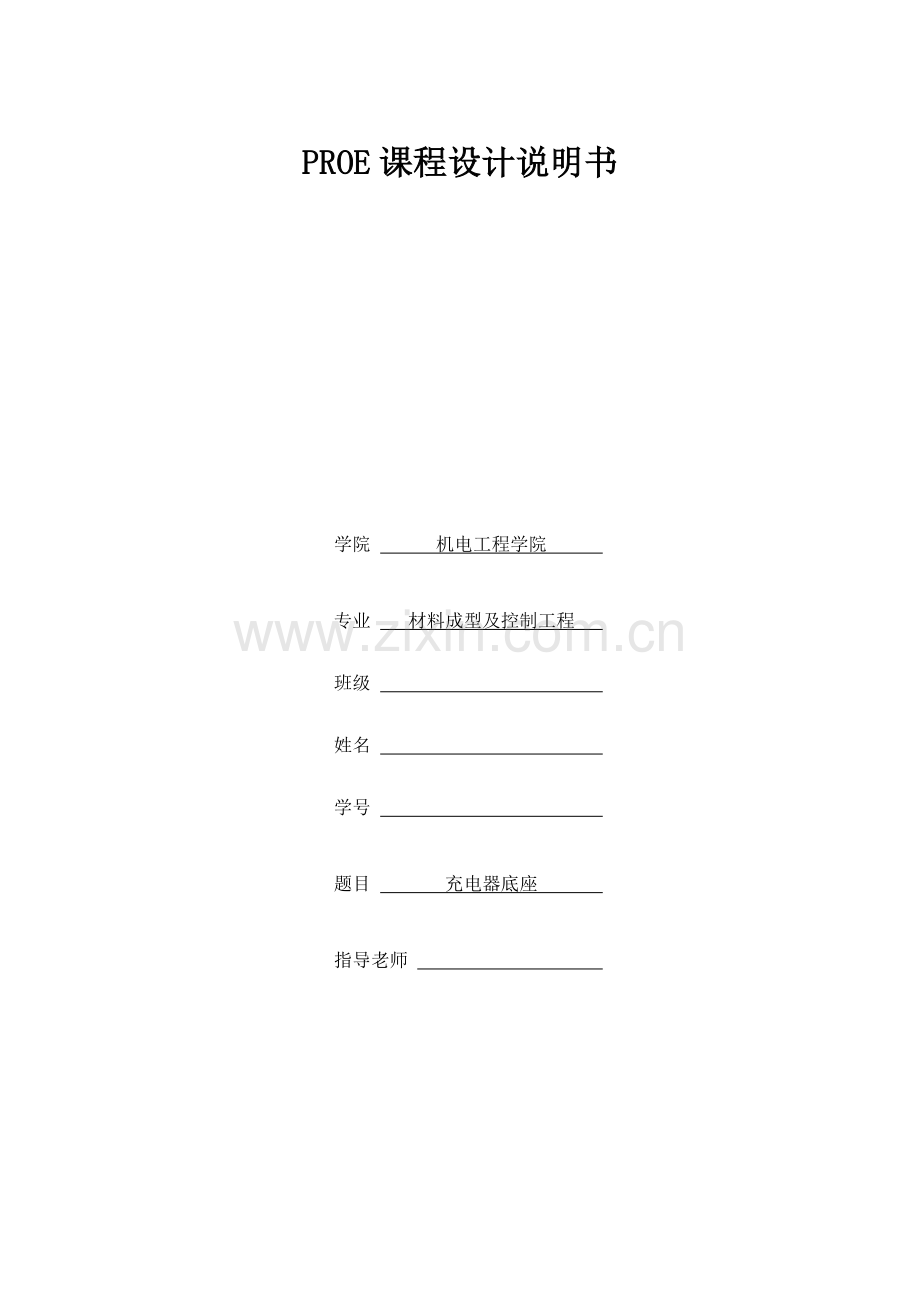

PROE课程设计说明书

学院 机电工程学院

专业 材料成型及控制工程

班级

姓名

学号

题目 充电器底座

指导老师

PRO/E课程设计说明书
一、PRO/E课设要求
1、PRO/E软件对零件进行三维造型；
2、PRO/E软件对零件进行分模；
1） 创建模具型腔；
2） 设置收缩率；
3） 设计分型面；
4） 用分型面分割工件得到体积块；
5） 经过抽取将体积块转化为模具元件；
6） 设计浇注系统；
7） 铸模；
8） 定义模具开模；
3、用EMX对以上模具进行模架设计；
1) 装配型芯、型腔；
2) 定义模具组件；
3) 侧向抽芯设计
4) 设计流道；
5) 设计顶针；
6) 设计冷却系统；
7) 装配模架；
二、PRO/E课设目标
1、熟练掌握PRO/E软件3D造型；
2、熟练掌握其对零件模具设计；
3、了解并掌握对模具进行模架设计；
三、模具设计基础步骤
1、三维造型
在PRO/E软件中用“零件”模块进行三维造型设计。在“拉伸”“草绘”之前对充电器底座进行测量，量取底座尺寸后，进行草绘拉伸。

拉伸完成后用“壳”工具，内部系列结构用“拉伸”工具，进行加减材料拉伸，可逐步完成至下图结构。

新建基准平面进行镜像。将拉伸好凸台凹面分别镜像至右侧。

凸台内侧阶梯通孔同旋转去材料方法得到。下图为草绘图和拉伸后孔。

局部有筋板处先做一个拉伸，再用阵列方法得到。

此零件造型较难一处，为散热挡灰板造型，因为其结构呈Z形，做正反面拉伸除料，再按方向进行阵列。
拉伸一次除材料，进行第一次阵列除材料。

拉伸一次除材料，进行第二次阵列除材料。

反面，拉伸一次除材料，进行三次阵列除材料。完成散热挡灰板造型。因为其特殊Z形结构，在设置分型面时候也要注意，后面再做简述。

以后对零件进行倒圆角，设置收缩率，完成零件三维造型设计。

2、分型面设计
取最大截面处做分型面，外轮廓表面较易补孔。故复制外轮廓面补空填充，和最大截面处合并方法设计主分型面。卡勾处设计卡勾分型面，细小孔洞处做一个嵌件分型面。
主分型面用“种子面法”选择，选择外表面任意一个面为种子面，按住“shift”键选择边界面，松开“shift”，进行复制粘贴。

对孔进行填充，做出基准平面，进行草绘。填充后分型面和上面复制分型面合并。逐步进行填充合并将孔完全补好。

补好孔分型面和最大截面处分型面进行合并，完成主分型面设计。

卡勾分型面用拉伸分型面方法，选择凸台一侧面进行草绘，拉伸至另一侧面，封闭两端。

嵌件分型面在工件表面草绘，拉伸至最凹面，封闭两端。

三个分型面已经完成，主分型面、卡勾分型面、嵌件分型面。

3、分割体积块

*分割体积块次序是先嵌件分型面进行一次分割，得到嵌件体积块pin1和主体body体积块。

*再用主分型面对模具体积块body进行二次分割，得到cavity1和core。

*最终用卡勾分型面对模具体积块core进行分割，得到卡勾体积块pin2和core1。

4、经过抽取将体积块转化为模具元件

5、开模

6、用EMX对以上模具进行模架设计
一、单击按钮，新建模架组建，命名后，经过装配工具将完成模具添加到组件中。经过三次配对、对齐约束，将模具完全约束。可经过分型面、和中间面和模架坐标平面配对，重合。以下图

约束完成后，用准备元件。Cavity置于定模，core、pin置于动模，以后定义模架组件，
1、载入保留组件。如
*
2、定义型腔切口、复位销、止动销。
3、修改A、B板厚度，使长宽大于工件50~70mm；修改导杆长度，导柱上表面比型芯上表面高30~40mm，修改C板高度，使E板上表面距离B板下表面为塑料制件高度1.5倍。
二、完成定义后，确定，完成加载模架。

1、分别打开A、B板，拉伸除料，切出避空角。
2、定义型芯定螺钉使之和A板固定，打开A板，创建基准点，完成后经过创建螺纹孔，依据板厚选择适宜螺钉，以下图。

3、定义型腔定螺钉使之和B板固定,方法同上。
三、创建浇注系统。
1、创建定位圈和浇口套，方法和螺钉创建相同，
打开板，创建基准点，放置定位圈；

浇口套创建方法和之相同。
2、创建定位圈上螺栓连接，方法和前面二、2相同；
四、顶出机构设计。
1、在型芯上表面创建基准点，创建方法和上同。
2、经过按钮定义顶杆，以下图

五、冷却系统设计
1、创建定模和型腔冷却系统。在A板上创建基准面，确定水线位置。经过草绘，画出水线。

点击 按钮，定义喷嘴和O形环。选择草绘好线，和已经有平面，完成喷嘴和O形环。

在型腔上创建基准面，确定水线位置。经过草绘，画出水线。

再由创建冷却孔按钮 ，进行型腔上盲孔创建。
2、动模板和型芯冷却系统创建方法同上。
六、滑座创建
卡勾块用滑座进行固定转向，在推出过程中即能抽出。滑座转配于顶杆板件中。经过创建实体零件得到。
1、 在模型树中打开pin2，对卡勾下表面进行偏移拉伸；倒圆角，拉伸销钉孔。

2、 定义滑座基准平面，在模架模式下按钮，新建零件，实体，创建特征，拉伸，草绘，进行滑座创建。

3、 切出滑座避空孔。打开面板 ，创建基准平面，拉伸草绘。完成滑块创建。

七、装配元件。按钮进行装配元件。模架设计完成。

装配好模架

7、总结
经过做从筷子筒三维建模到模具设计，再到最终模架设计整个过程，让我感觉到了知识连起来困难和愉快，快要两个星期多实训，让我看到了成功喜悦。即使还有部分不尽美地方，但在这个星期碰到了困难，同学相互帮助，最终到整个模具模架完成，确实有着无法用语言形容感觉。在这里我要感谢帮助我同学和老师。如在做模具模架时，碰到了不少困难，全部是在同学和老师共同帮助下完成。这次课程设计让我熟悉了模具CAD利用，而且发觉自己有很多不足之处，如操作软件不是很熟练，在以后学习中要加强训练，期望在这方面有所提升，尤其是模具模架设计需要我在以后操作中多做练习来愈加熟悉。

8、参考文件：
[1] Pro/Engineer Wildfire 4.0汉字版 模具设计和制造实用教程 周惠兰主编 化学工业出版社
