广告灯箱施工工艺.doc

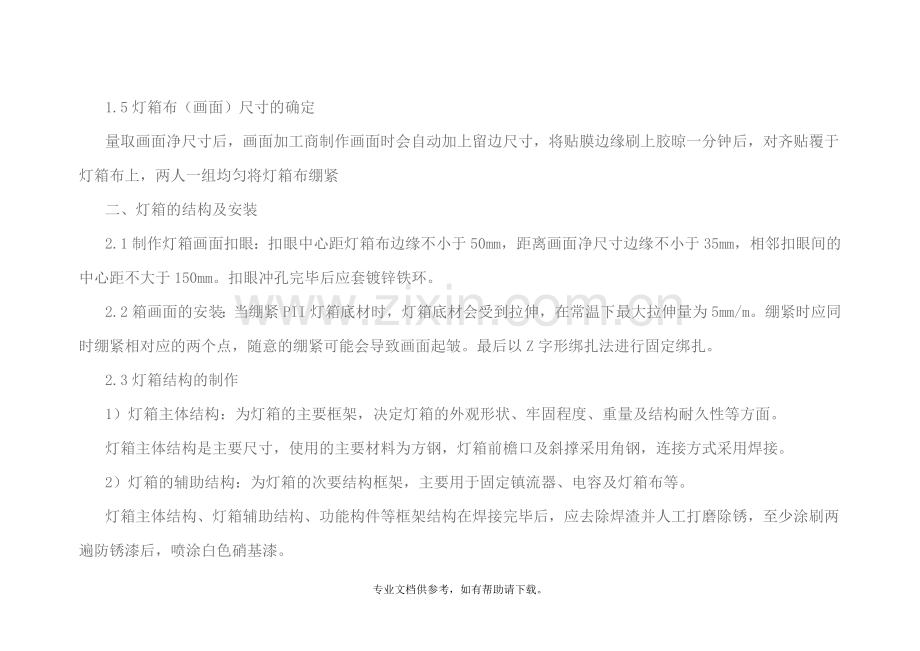

广告灯箱制作施工工艺1、灯箱布画面的制作1.1灯箱画面制作的主要步骤：将贴膜贴覆于灯箱布上施工工具：塑料刮板、胶刷、哥俩好粘胶、美工刀1.2贴膜的搭接：不同颜色贴膜的搭接，应让深颜色的贴膜叠在浅颜色贴膜的上面。同颜色贴膜的搭接，应遵循上压下的原则。为防止潜在的漏光可能，贴膜的搭接尺寸应为3mm左右.贴膜的搭接应尽量使用同一卷材料进行画面拼接，至少要采用同一批次材料；贴膜上边缘与上边缘搭接，下边缘与下边缘搭接，尽量减少色差。1.3贴膜的施工贴覆后应无褶皱、气泡、破损。1.4画面的验收项目:画面打灯后应颜色均匀，颜色与打灯前无明显区别。整体画面无明显阴影。（拼接布的接缝处允许有阴影）。1.5灯箱布（画面）尺寸的确定量取画面净尺寸后，画面加工商制作画面时会自动加上留边尺寸，将贴膜边缘刷上胶晾一分钟后，对齐贴覆于灯箱布上，两人一组均匀将灯箱布绷紧二、灯箱的结构及安装2.1制作灯箱画面扣眼：扣眼中心距灯箱布边缘不小于50mm，距离画面净尺寸边缘不小于35mm，相邻扣眼间的中心距不大于150mm。扣眼冲孔完毕后应套镀锌铁环。2.2箱画面的安装：当绷紧PII灯箱底材时，灯箱底材会受到拉伸，在常温下最大拉伸量为5mm/m。绷紧时应同时绷紧相对应的两个点，随意的绷紧可能会导致画面起皱。最后以Z字形绑扎法进行固定绑扎。2.3灯箱结构的制作1）灯箱主体结构：为灯箱的主要框架，决定灯箱的外观形状、牢固程度、重量及结构耐久性等方面。灯箱主体结构是主要尺寸，使用的主要材料为方钢，灯箱前檐口及斜撑采用角钢，连接方式采用焊接。2）灯箱的辅助结构：为灯箱的次要结构框架，主要用于固定镇流器、电容及灯箱布等。灯箱主体结构、灯箱辅助结构、功能构件等框架结构在焊接完毕后，应去除焊渣并人工打磨除锈，至少涂刷两遍防锈漆后，喷涂白色硝基漆。2.4灯箱的电路结构：为灯箱的电气部分之一。主线、辅线均应采用GB阻燃铜线，线径应满足负载要求。且排布线路必须采用阻燃线槽。灯箱的电路结构：灯箱需具备镇流器、电容、接线端子等元件以及外置的电表、漏电保护开关、电子时控装置等元件。外置元件的放置位置由油站管理人员决定，室内外均可，安装于室外时需做好配电箱的防水。灯箱的拼装：连接方式采用M10不锈钢螺栓连接，固定点不少于4个（上下各2个）。固定点间距为110mm。要求固定点必须牢固，连接后的灯箱必须保持平直。三、灯箱的画面防水灯箱的顶部防水防水檐：1mm厚不锈钢，宽度35cm，与竖直方向成约30-45角。具体取决于现场情况。目的：防止灯箱上部的雨水或滴水等污水直接从灯箱布面流过，尽可能避免灯箱画面出现灰色的雨丝污染痕迹，同时避免水分蒸发后，污染物留在灯箱布表面。灯箱安装流程主要保括吊装,固定,拼接,安装测试灯管,安装画面,制作防水结构四、灯箱固定 根据现场不同,固定方式分为膨胀螺栓固定和不锈钢螺丝固定1. 当现场结构为实体墙体时采用M1O*50膨胀螺栓固定,2.当现场为钢结构时采用12不锈钢螺丝固定.技术要求:固定点必须牢实,不可有松动的固定点.若墙体平整较差,需先找平.专业文档供参考，如有帮助请下载。
