轻钢龙骨石膏板吊顶技术交底.doc

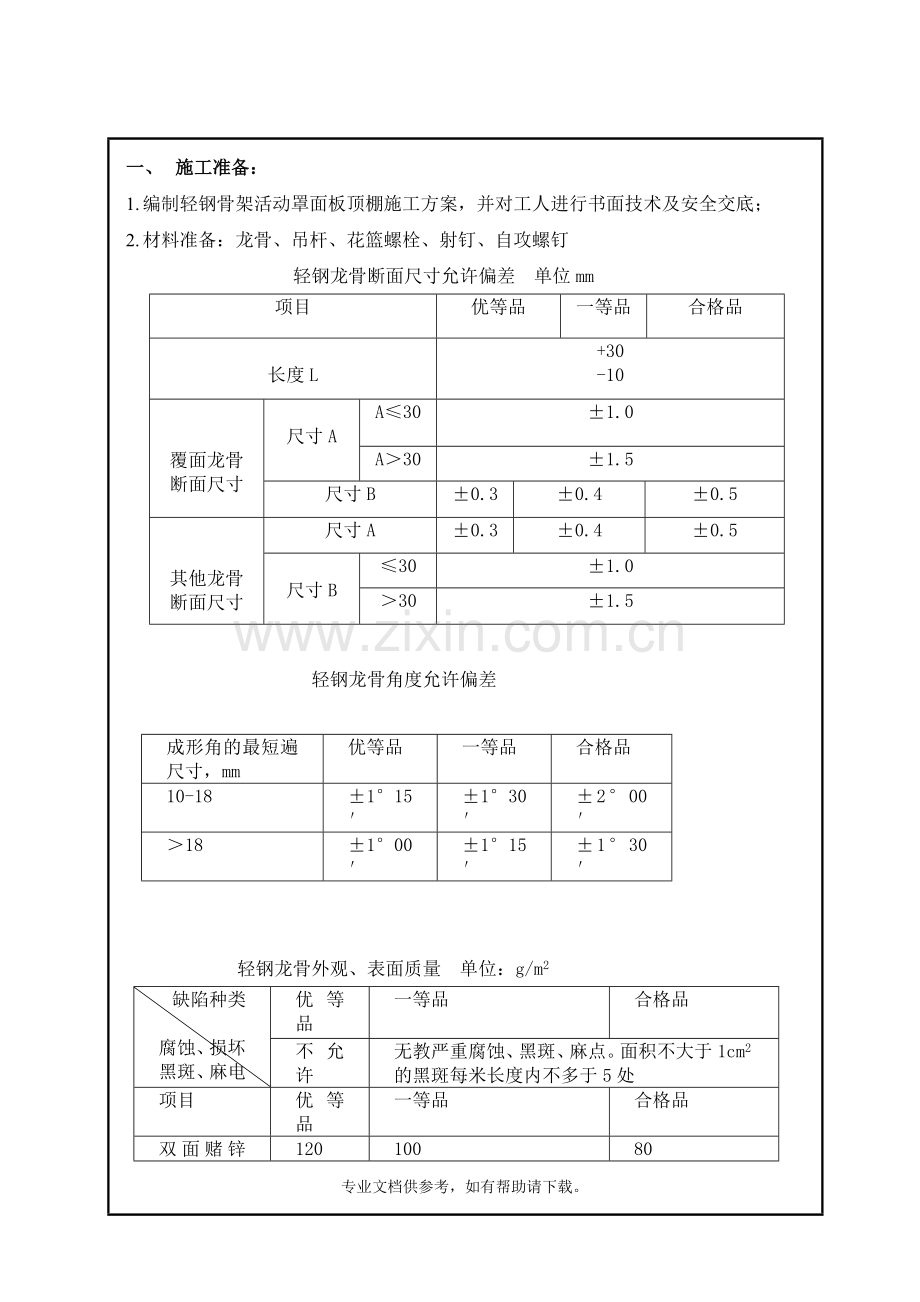

一、 施工准备：
1. 编制轻钢骨架活动罩面板顶棚施工方案，并对工人进行书面技术及安全交底；
2. 材料准备：龙骨、吊杆、花篮螺栓、射钉、自攻螺钉
轻钢龙骨断面尺寸允许偏差 单位mm
项目
优等品
一等品
合格品

长度L
+30
-10

覆面龙骨
断面尺寸

尺寸A
A≤30
±1.0
A＞30
±1.5
尺寸B
±0.3
±0.4
±0.5

其他龙骨
断面尺寸
尺寸A
±0.3
±0.4
±0.5

尺寸B
≤30
±1.0
＞30
±1.5

轻钢龙骨角度允许偏差
成形角的最短遍尺寸，mm
优等品
一等品
合格品
10-18
±1°15′
±1°30′
±2°00′
＞18
±1°00′
±1°15′
±1°30′

轻钢龙骨外观、表面质量 单位：g/m2
缺陷种类

腐蚀、损坏
黑斑、麻电
优等品
一等品
合格品
不允许
无教严重腐蚀、黑斑、麻点。面积不大于1cm2的黑斑每米长度内不多于5处
项目
优等品
一等品
合格品
双面赌锌量
120
100
80

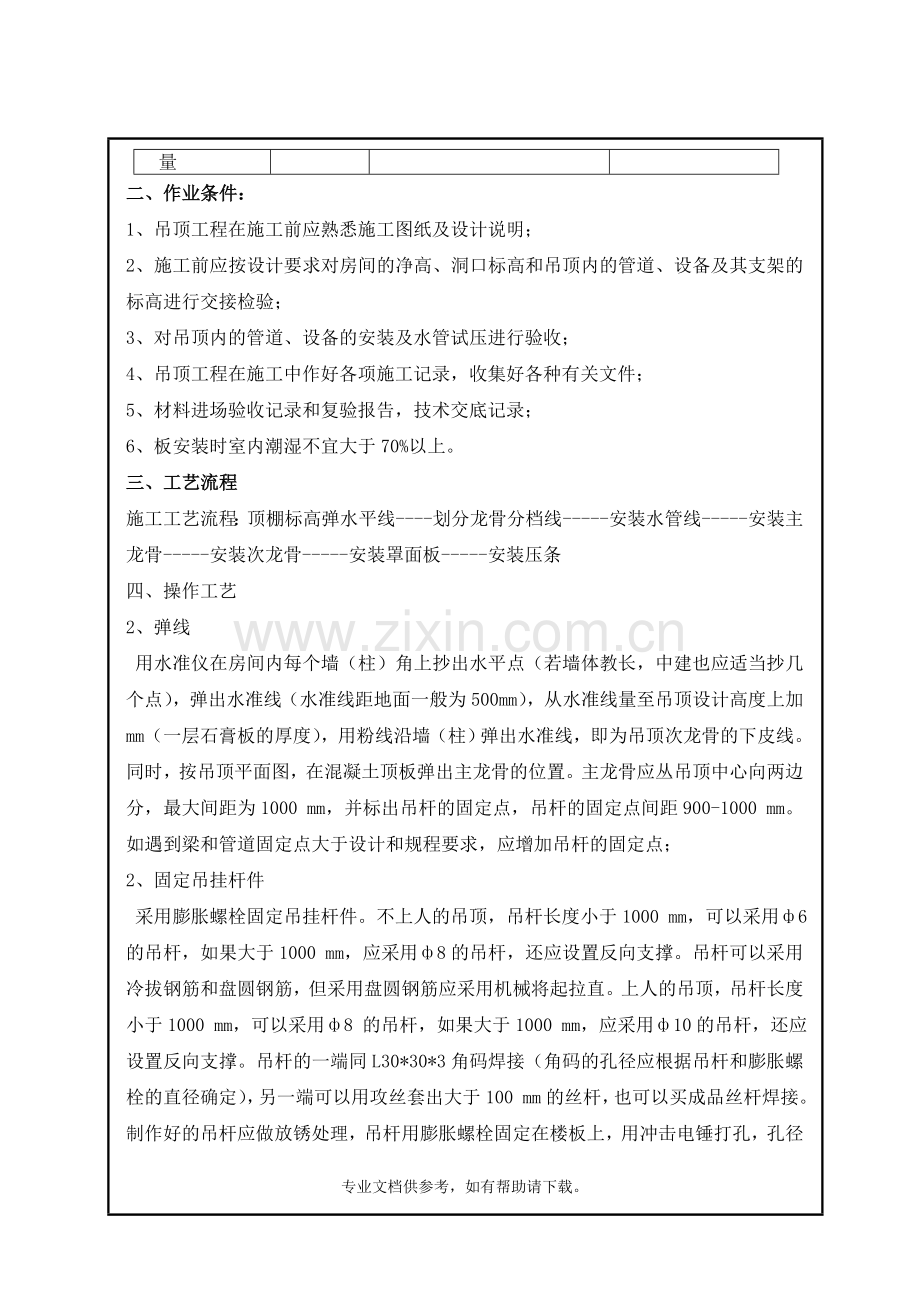

二、作业条件：
1、吊顶工程在施工前应熟悉施工图纸及设计说明；
2、施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验；
3、对吊顶内的管道、设备的安装及水管试压进行验收；
4、吊顶工程在施工中作好各项施工记录，收集好各种有关文件；
5、材料进场验收记录和复验报告，技术交底记录；
6、板安装时室内潮湿不宜大于70%以上。
三、工艺流程
施工工艺流程：顶棚标高弹水平线----划分龙骨分档线-----安装水管线-----安装主龙骨-----安装次龙骨-----安装罩面板-----安装压条
四、操作工艺
2、 弹线
用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体教长，中建也应适当抄几个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度上加mm（一层石膏板的厚度），用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应丛吊顶中心向两边分，最大间距为1000 mm，并标出吊杆的固定点，吊杆的固定点间距900-1000 mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点；
2、固定吊挂杆件
采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000 mm，可以采用ф6的吊杆，如果大于1000 mm，应采用ф8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将起拉直。上人的吊顶，吊杆长度小于1000 mm，可以采用ф8 的吊杆，如果大于1000 mm，应采用ф10的吊杆，还应设置反向支撑。吊杆的一端同L30*30*3角码焊接（角码的孔径应根据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于100 mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做放锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径；
3、在梁上设置吊挂杆件：
1）吊挂件应通直并应有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。
2）吊杆距主龙骨端部距离不得超过300mm。否则应增加吊杆。
3）吊顶灯具、风口及检修口等应设附加吊杆
4、安装边龙骨
边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上；如为混凝土墙（柱），可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。
5、 装主龙骨
1）主龙骨应吊挂在吊杆上。主龙骨间距900-1000mm。主龙骨分为轻钢龙骨和T形龙骨轻钢龙骨可选用UC50中龙骨和UC38小龙骨。主龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200~1/300。主龙骨的悬臂段不应大于300 mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。
2） 跨度大于15米以上的吊顶，应在主龙骨上，每隔15米加一道大龙骨，并垂直主龙骨焊接牢固。
3） 如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。
6、安装次龙骨
次龙骨分明龙骨和暗龙骨两种。暗龙骨吊顶：即安装罩面板时将次龙骨封闭在棚内，在顶棚表面看不见次龙骨。明龙骨吊顶：即安装罩面板时次龙骨明露在罩面板下，在顶棚表面能够看见次龙骨。次龙骨应紧贴主龙骨安装。次龙骨间距300-600mm。次龙骨分为T形烤漆龙骨、T形铝合金龙骨，和各种条形扣板厂家带的专用龙骨。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上，条形扣板有专用的阴角线作边龙骨。
6、 面板安装
吊挂顶棚罩面板常用的板材有吸声矿棉板、硅钙板、塑料板、格栅和各种扣板等。
1）矿棉装饰吸声板安装
规格一般分为300mm*300mm，600mm*600mm，600mm*1200mm三种；300mm*600mm的多用于暗插龙骨吊顶，将面板插于次龙骨上。600mm*600mm及600mm*1200mm一般用于明装龙骨，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致。以保证花样、图案的整体性；饰面板商上的灯具、感烟器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面的交接应吻合、严密。
2）硅钙板、塑料班的安装
规格一般为600mm*600mm，一般用于明装龙骨，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性；饰面板上的灯具、感烟器、喷淋头、风口篦子等设备的位置应合理、美观与饰面的交接应吻合、严密。
9、格栅安装
规格一般为100mm*100mm；150mm*150mm；200mm*200mm等多种方形格栅，一般用卡具将饰面板板材卡在龙骨上。
10、扣板安装
规格一般为100mm*100mm；150mm*150mm；200mm*200mm；600mm*600mm等多种方形塑料板，还有宽度为100mm；150mm；200mm；300mm；600mm等多种条形塑料板；一般用卡具将饰面板板材卡在龙骨上。
四、质量标准：
1、钢骨架和罩面板的材质、品种、样式、规格应符合设计要求
2、轻钢骨架的吊杆、龙骨安装必须位置正确，连接牢固，无松动；
3、罩面板应无脱层、翘曲、折裂、缺棱掉角等缺陷；
4、整面轻刚骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求；
5、罩面板表面平整、洁净、颜色一致、无污染等缺陷；
6、允许偏差项目
轻钢骨架活动罩面板顶棚允许偏差

项次

项类

项目
允许偏差（mm）
检验方法
矿棉板
塑料板
玻璃板
硅钙板
格栅

1

龙骨
龙骨间距
2
2
2
2
2
尺量检查
2
龙骨平直
3
3
3
3
3
尺量检查
3
起拱高度
±10
±10
±10
±10
±10
拉线检查
4
龙骨四周水平
±5
±5
±5
±5
±5
尺量或水准仪检查

项次

项类

项目
允许偏差（mm）
检验方法
矿棉板
塑料板
玻璃板
硅钙板
格栅

5

面板
表面平整
2
2
2
2
2
用2m靠尺检查
6
接缝平直
1.5
1.5
1
1.5
1.5
拉5m线检查
7
接缝高低
0.5
0.5
0.5
1
1
用直尺或塞尺检查
8
顶棚四周水平
±5
±5
±5
±5
±5
拉线或用水准仪检查
9
压条
压条平直
2
2
2
2
2
拉5m线检查
10
压条间距
2
2
2
2
2
尺量检查
五、成品保护：
1、轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上；
2、轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理，板上不宜放置其他材料，保证板材不受潮、不变形；
3、施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损；
4、已装轻钢骨架不得上人踩踏。其他工种挂件或重物严禁吊于轻钢骨架上；
5、为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。
六、安全措施：
1、吊顶工程的脚手架搭设应符合建筑施工安全标准；
2、脚手架上堆料量不得超过规定荷载，跳板应用钢丝绑扎固定，不得有探头板；
3、顶棚高度超过3m应设满堂红脚手架，跳板下应安装全网；
4、工人操作应戴安全帽，高空作业应系安全带；施工现场必须工完清场。清扫时应撒水，不得扬尘；
5、有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民；
6、废弃物应按环保要求分类堆放及消纳（如废塑料板、矿棉板、硅钙板等）
7、安装饰面板时，施工人员应戴线手套，以防污染板面及保护皮肤。
