AP安装工艺检查模板.doc

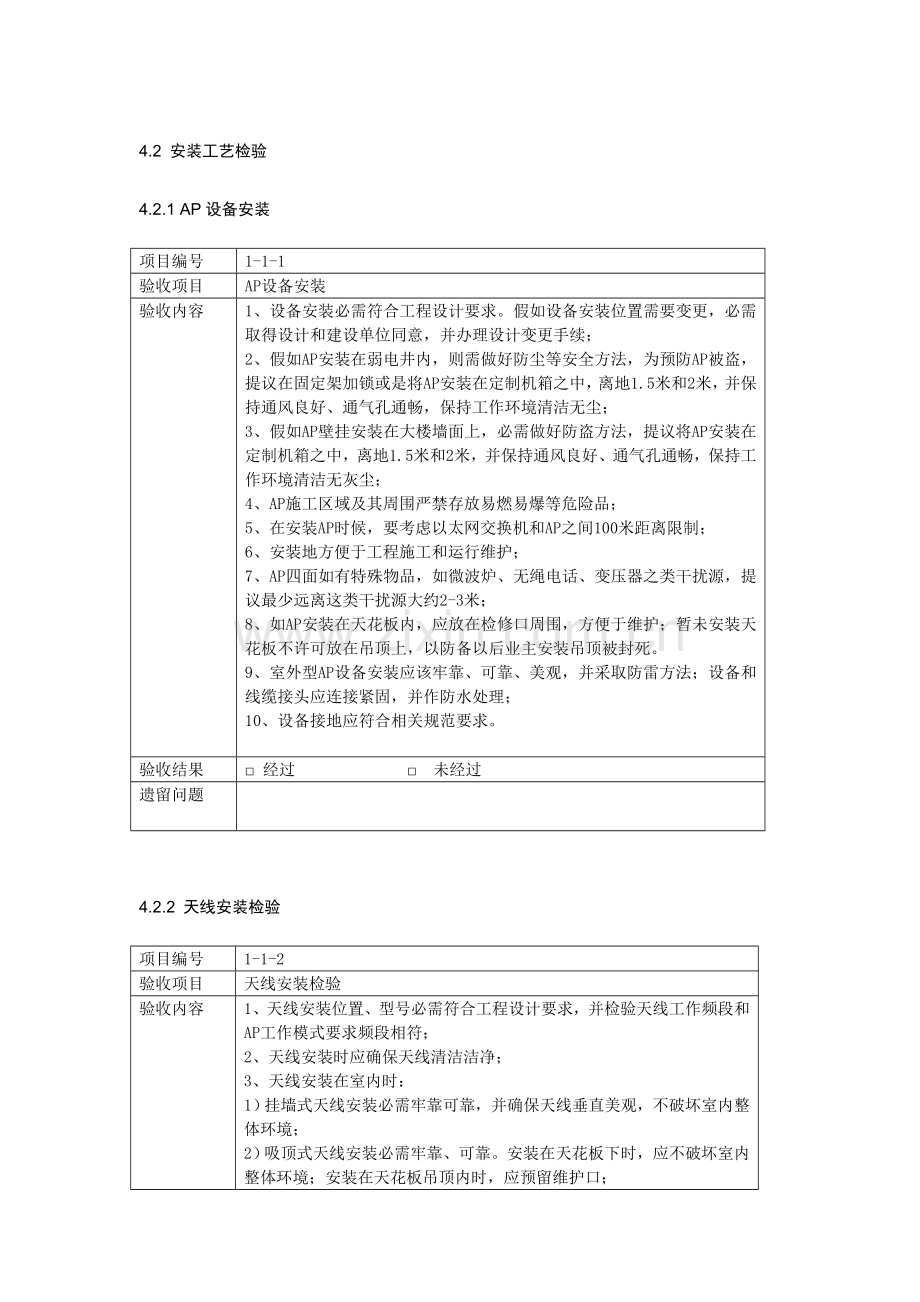

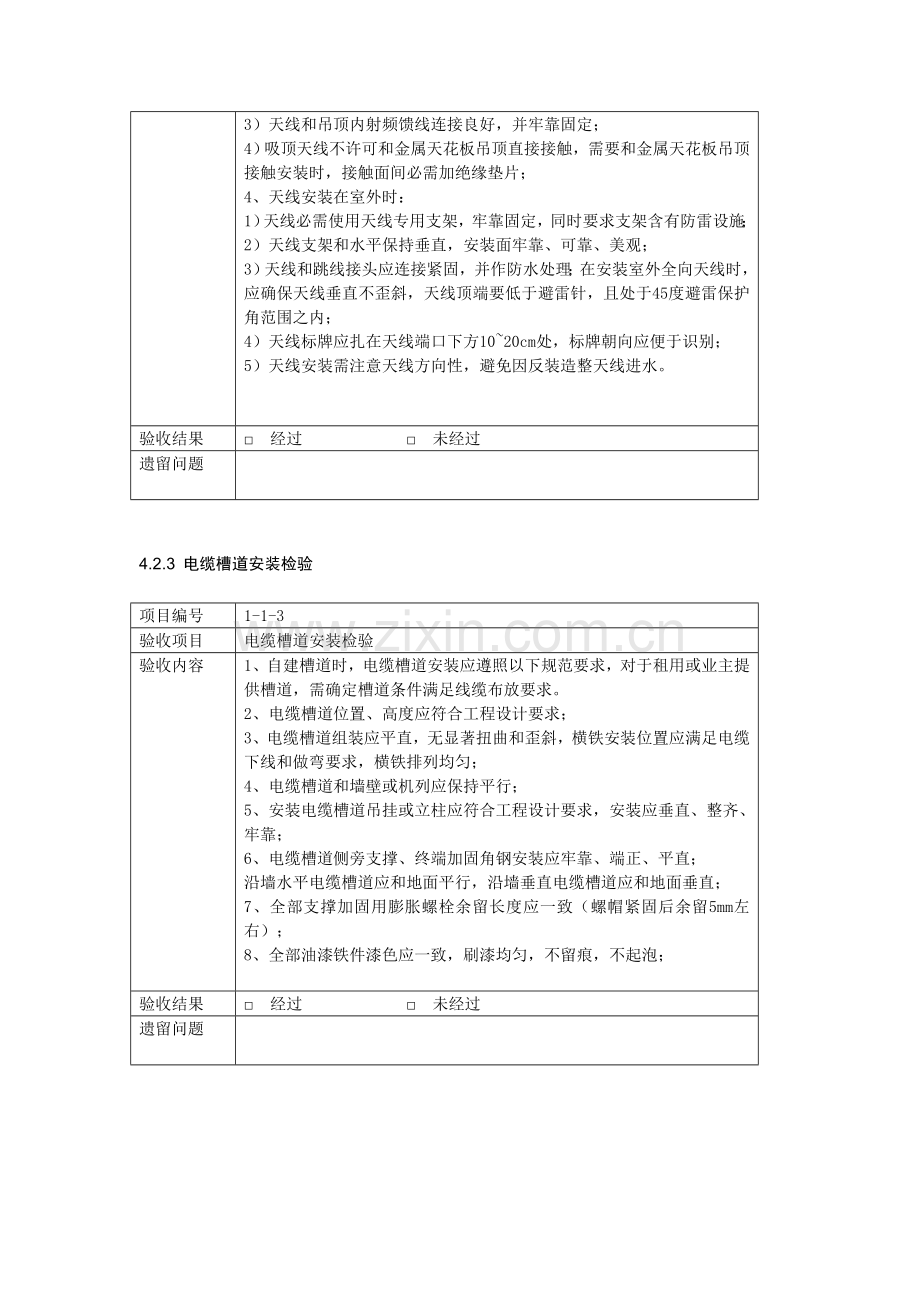

4.2 安装工艺检验4.2.1 AP设备安装项目编号1-1-1验收项目AP设备安装验收内容1、设备安装必需符合工程设计要求。假如设备安装位置需要变更，必需取得设计和建设单位同意，并办理设计变更手续；2、假如AP安装在弱电井内，则需做好防尘等安全方法，为预防AP被盗，提议在固定架加锁或是将AP安装在定制机箱之中，离地1.5米和2米，并保持通风良好、通气孔通畅，保持工作环境清洁无尘；3、假如AP壁挂安装在大楼墙面上，必需做好防盗方法，提议将AP安装在定制机箱之中，离地1.5米和2米，并保持通风良好、通气孔通畅，保持工作环境清洁无灰尘；4、AP施工区域及其周围严禁存放易燃易爆等危险品；5、在安装AP时候，要考虑以太网交换机和AP之间100米距离限制；6、安装地方便于工程施工和运行维护；7、AP四面如有特殊物品，如微波炉、无绳电话、变压器之类干扰源，提议最少远离这类干扰源大约2-3米；8、如AP安装在天花板内，应放在检修口周围，方便于维护；暂未安装天花板不许可放在吊顶上，以防备以后业主安装吊顶被封死。9、室外型AP设备安装应该牢靠、可靠、美观，并采取防雷方法；设备和线缆接头应连接紧固，并作防水处理；10、设备接地应符合相关规范要求。验收结果 经过 未经过遗留问题4.2.2 天线安装检验项目编号1-1-2验收项目天线安装检验验收内容1、天线安装位置、型号必需符合工程设计要求，并检验天线工作频段和AP工作模式要求频段相符；2、天线安装时应确保天线清洁洁净；3、天线安装在室内时：1）挂墙式天线安装必需牢靠可靠，并确保天线垂直美观，不破坏室内整体环境；2）吸顶式天线安装必需牢靠、可靠。安装在天花板下时，应不破坏室内整体环境；安装在天花板吊顶内时，应预留维护口；3）天线和吊顶内射频馈线连接良好，并牢靠固定；4）吸顶天线不许可和金属天花板吊顶直接接触，需要和金属天花板吊顶接触安装时，接触面间必需加绝缘垫片；4、天线安装在室外时：1）天线必需使用天线专用支架，牢靠固定，同时要求支架含有防雷设施；2）天线支架和水平保持垂直，安装面牢靠、可靠、美观；3）天线和跳线接头应连接紧固，并作防水处理；在安装室外全向天线时，应确保天线垂直不歪斜，天线顶端要低于避雷针，且处于45度避雷保护角范围之内；4）天线标牌应扎在天线端口下方1020cm处，标牌朝向应便于识别；5）天线安装需注意天线方向性，避免因反装造整天线进水。验收结果 经过 未经过遗留问题4.2.3 电缆槽道安装检验项目编号1-1-3验收项目电缆槽道安装检验验收内容1、自建槽道时，电缆槽道安装应遵照以下规范要求，对于租用或业主提供槽道，需确定槽道条件满足线缆布放要求。2、电缆槽道位置、高度应符合工程设计要求；3、电缆槽道组装应平直，无显著扭曲和歪斜，横铁安装位置应满足电缆下线和做弯要求，横铁排列均匀；4、电缆槽道和墙壁或机列应保持平行；5、安装电缆槽道吊挂或立柱应符合工程设计要求，安装应垂直、整齐、牢靠；6、电缆槽道侧旁支撑、终端加固角钢安装应牢靠、端正、平直；沿墙水平电缆槽道应和地面平行，沿墙垂直电缆槽道应和地面垂直；7、全部支撑加固用膨胀螺栓余留长度应一致（螺帽紧固后余留5mm左右）；8、全部油漆铁件漆色应一致，刷漆均匀，不留痕，不起泡；验收结果 经过 未经过遗留问题4.2.4 线缆布放检验项目编号1-1-4-1验收项目五类线（超五类线）布放检验验收内容1、五类线必需牢靠绑扎固定，在管道内和吊顶内隐蔽走线位置绑扎间距不应大于40cm，在管道开放处和明线布放时，绑扎间距不应大于30cm。2、五类线应避免和强电、高压管道、消防管道等一起布放，确保其不受强电、强磁等源体干扰；3、对于不能在管道、走线井内布放五类线，应套用PVC管，PVC管应尽可能靠墙布放并牢靠固定，PVC管不能有交叉现象；4、五类线布放长度不应超出100米。如实际长度大于100米应修改设计，改用其它传输方法处理；5、五类线设备端应留有一定空余长度并绑扎整齐固定，便于后期检修和做线缆接头；6、尽可能避免五类线和电源线平行铺设，假如需平行铺设，应满足隔离要求：条件最小净距（mm）对绞电缆和电力电缆平行敷设130有一方在接地金属槽道或钢管中70双方均在接地金属槽道或钢管中注注：双方全部在接地金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采取屏蔽电缆时，最小净距可合适减小，并符合设计要求。7、RJ45接头压制做工需满足设计、施工要求；验收结果 经过 未经过遗留问题项目编号1-1-4-2验收项目光纤布放检验验收内容1、光纤布放必需符合设计文件（方案）要求，且应整齐、 美观，不得有扭曲、空中飞线等情况；2、当光纤需要弯曲布放时，要求弯曲角保持圆滑，并符合对应曲率要求；3、光纤上应无重物或其它重型线缆叠压；4、未用尾纤光接头应加保护套；验收结果 经过 未经过遗留问题项目编号1-1-4-3验收项目馈线电缆布放检验验收内容1、馈线电缆必需根据设计文件要求布放，要求走线牢靠、美观，不得有交叉、扭曲、裂损等情况；2、当跳线或馈线需要弯曲部分时，要求弯曲角保持圆滑，对于1/2规格馈线来说，一次性弯曲曲率半径不能小于70mm，二次弯曲曲率半径不能小于210mm；对于7/8规格馈线来说，一次性弯曲曲率半径不能小于120mm，二次弯曲曲率半径不能小于360mm；3、馈线严禁和强电高压管道和消防管道一起布放走线，确保无强电、强磁干扰；4、馈线尽可能在线井和天花吊顶中布放，并用扎带进行牢靠固定；5、馈线连接头全部必需牢靠安装，接触良好，并做防水密封处理；6、和设备相连跳线或馈线应用馈线夹等进行牢靠固定；7、走线应依据实地情况，合路布线，无任意弯曲，固定间隔合理，通常每隔1.5米用扎带或卡子固定，确保安装牢靠；8、不在隐蔽部位馈线电缆必需用PVC管套好，接头处可用软管，软管不得长于1米。验收结果 经过 未经过遗留问题项目编号1-1-4-4验收项目接地线布放检验验收内容1、通常设备接地线，应使用截面积大于16mm多股铜线；2、地线应和其它信号线有一定距离，单独布放；3、严禁在接地线中加装开关或熔断器；4、接地线布放时应尽可能短直，多出线缆应截断，严禁盘绕；5、接地线接地后测试指标应符合接地要求；6、固定金属网络箱均要采取接地方法；7、安装在微蜂窝和宏蜂窝机房内设备可采取和基站设备共地形式，接到机房地网上；验收结果 经过 未经过遗留问题4.2.5 无源设备安装检验项目编号1-1-5验收项目无源设备安装检验验收内容1、无源设备安装位置、设备型号必需符合工程设计要求；2、安装时应用对应安装件进行固定，而且垂直、牢靠，不许可悬空放置，不应放置室外（如特殊情况需室外放置，必需做好防水处理）；3、设备接头牢靠可靠，电气性能良好；4、设备严禁接触液体，并预防端口进入灰尘；5、射频设备空置端口必需接匹配负载；验收结果 经过 未经过遗留问题4.2.6 有源设备安装检验项目编号1-1-6验收项目有源设备安装检验验收内容1、设备安装位置、设备型号必需符合工程设计要求；2、设备如安装在微蜂窝或宏蜂窝机房，设备均要符合机房安装要求，安装在网络综合架上。电源布线符合机房要求，接在指定空开并做好标识；3、设备如安装在业主空间，如办公室、竖井、楼道内等区域均应安装在网络箱内，并做好固定。网络箱引电应和业主协商，保障二十四小时供电；4、提议系统主设备均采取中心机房供电形式，避免局部网络设备常常断电；5、设备必需固定，不许可悬空放置或直接堆叠在其它设备上，设备之间要留有1.5U间距保持通风良好，可散热；6、使用插座供电，插座均应做好固定，不许可直接放置在其它设备上；验收结果 经过 未经过遗留问题4.2.7 交换机设备安装检验项目编号1-1-7验收项目交换机设备安装检验验收内容1、交换机安装应按设计图纸安装；2、假如交换机壁挂安装在大楼墙面上，必需做好防盗方法，要求将交换机安装在定做机箱之中，离地约2米，并挂墙放置热点接入交换机端口应朝下放置，避免粉尘掉入网口；3、交换机置放应保持通风良好、通气孔通畅，保持工作环境清洁无灰尘；4、基站电路到热点协转之间连接线长不宜超出150米；5、热点交换机IP地址、管理账号必需设置分级权限。各端口需做配置检验，核实各网口必需正常使用；6、光纤传输站点光衰耗必需符合设计规范需求；7、热点交换机提议提供备用UPS供电。验收结果 经过 未经过遗留问题4.2.8 相关配套设备检验项目编号1-1-8验收项目相关配套设备检验验收内容1、设备安装必需符合工程设计要求。假如设备安装位置需要变更，必需取得设计和建设单位同意，并办理设计变更手续。2、POE供电模块安装在机房，需用牢靠固定，不许可悬空放置或直接将POE供电模块直接堆叠在交换机上，保持通风良好，可散热。验收结果 经过 未经过遗留问题4.2.9 完工资料、标签检验项目编号1-1-9验收项目完工资料、标签检验验收内容1、设计文件和完工资料必需确保齐全完整；2、在完工资料中，依据要求格式填写设备资产明细表，填报设备数量应和实际情况相符；3、在完工资料中附上设备清单，设备清单中备注每一个设备具体位置。设备包含路由器、交换机、AP、AC、合路器、功分器、吸顶天线和电源开关箱。标签标识应依据设计文本要求注明设备名称、编号、无线信道分配；五类线、电源线注明线路走向；4、设备标签应符合数据网工程对应标签规范要求；5、标签粘贴在设备、器材正面可视地方，设备及电缆两端全部要贴上标签，依据设计文件标识注明设备名称、编号和电缆走向；6、标签粘贴应牢靠，标签质地坚固，不易损坏；7、馈线标签尽可能用扎带牢靠固定在馈线上，不宜直接贴在馈线上；要求热点AP、交换机设备增加资产码粘贴一项，便于工程转资和内控检验；验收结果 经过 未经过遗留问题
