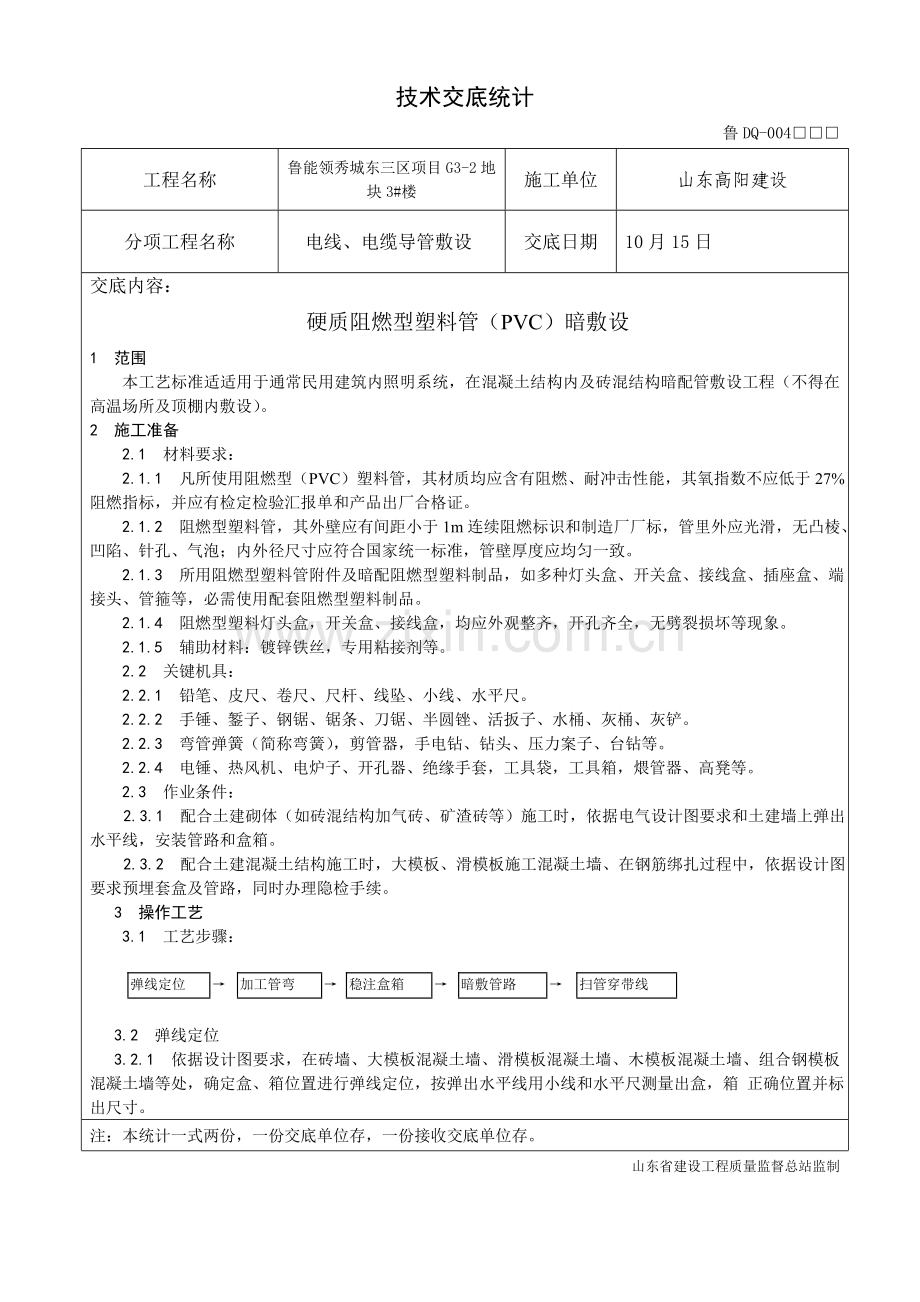

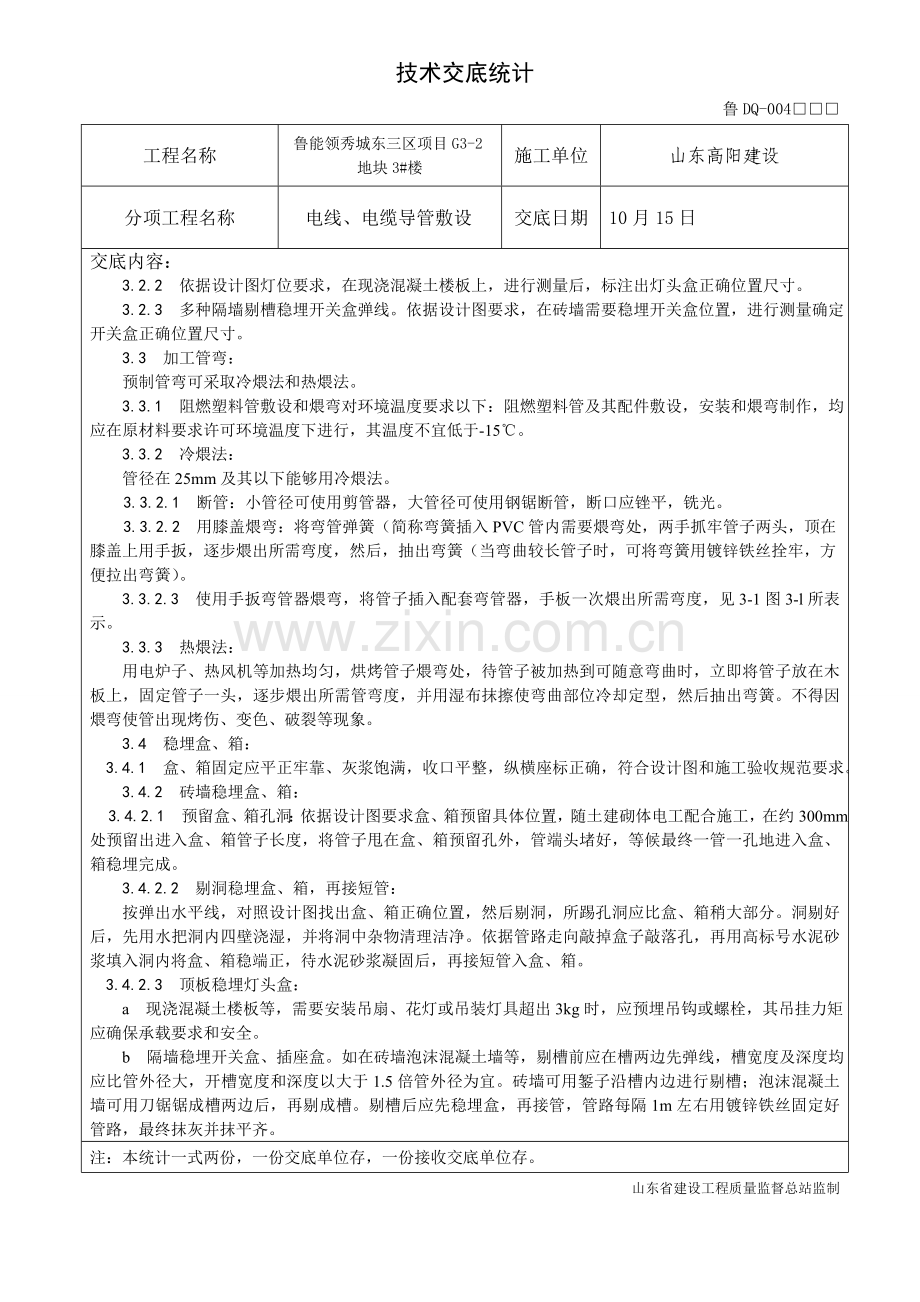

技术交底统计鲁DQ-004工程名称鲁能领秀城东三区项目G3-2地块3#楼施工单位山东高阳建设分项工程名称电线、电缆导管敷设交底日期10月15日交底内容：硬质阻燃型塑料管（PVC）暗敷设1 范围 本工艺标准适适用于通常民用建筑内照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。2 施工准备 2.1 材料要求： 2.1.1 凡所使用阻燃型（PVC）塑料管，其材质均应含有阻燃、耐冲击性能，其氧指数不应低于27%阻燃指标，并应有检定检验汇报单和产品出厂合格证。 2.1.2 阻燃型塑料管，其外壁应有间距小于1m连续阻燃标识和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。 2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如多种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必需使用配套阻燃型塑料制品。 2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。 2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。 2.2 关键机具： 2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。 2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。 2.2.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。 2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。 2.3 作业条件：2.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，依据电气设计图要求和土建墙上弹出水平线，安装管路和盒箱。 2.3.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，依据设计图要求预埋套盒及管路，同时办理隐检手续。 3 操作工艺 3.1 工艺步骤： 弹线定位加工管弯稳注盒箱暗敷管路扫管穿带线 3.2 弹线定位 3.2.1 依据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出水平线用小线和水平尺测量出盒，箱 正确位置并标出尺寸。注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计鲁DQ-004工程名称鲁能领秀城东三区项目G3-2地块3#楼施工单位山东高阳建设分项工程名称电线、电缆导管敷设交底日期10月15日交底内容： 3.2.2 依据设计图灯位要求，在现浇混凝土楼板上，进行测量后，标注出灯头盒正确位置尺寸。 3.2.3 多种隔墙剔槽稳埋开关盒弹线。依据设计图要求，在砖墙需要稳埋开关盒位置，进行测量确定开关盒正确位置尺寸。 3.3 加工管弯： 预制管弯可采取冷煨法和热煨法。 3.3.1 阻燃塑料管敷设和煨弯对环境温度要求以下：阻燃塑料管及其配件敷设，安装和煨弯制作，均应在原材料要求许可环境温度下进行，其温度不宜低于-15。 3.3.2 冷煨法： 管径在25mm及其以下能够用冷煨法。3.3.2.1 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。3.3.2.2 用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长管子时，可将弯簧用镀锌铁丝拴牢，方便拉出弯簧）。3.3.2.3 使用手扳弯管器煨弯，将管子插入配套弯管器，手板一次煨出所需弯度，见3-1图3-l所表示。 3.3.3 热煨法： 用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。 3.4 稳埋盒、箱： 3.4.1 盒、箱固定应平正牢靠、灰浆饱满，收口平整，纵横座标正确，符合设计图和施工验收规范要求。 3.4.2 砖墙稳埋盒、箱： 3.4.2.1 预留盒、箱孔洞：依据设计图要求盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等候最终一管一孔地进入盒、箱稳埋完成。 3.4.2.2 剔洞稳埋盒、箱，再接短管：按弹出水平线，对照设计图找出盒、箱正确位置，然后剔洞，所踢孔洞应比盒、箱稍大部分。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理洁净。依据管路走向敲掉盒子敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。 3.4.2.3 顶板稳埋灯头盒： a 现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超出3kg时，应预埋吊钩或螺栓，其吊挂力矩应确保承载要求和安全。 b 隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽两边先弹线，槽宽度及深度均应比管外径大，开槽宽度和深度以大于1.5倍管外径为宜。砖墙可用錾子沿槽内边进行剔槽；泡沫混凝土墙可用刀锯锯成槽两边后，再剔成槽。剔槽后应先稳埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最终抹灰并抹平齐。注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计鲁DQ-004工程名称鲁能领秀城东三区项目G3-2地块3#楼施工单位山东高阳建设分项工程名称电线、电缆导管敷设交底日期10月15日交底内容： 3.5 暗敷管路： 3.5.1 管路连接： 3.5.1.1 管路连接应使用套箍连接（包含端接头接管）。用小刷子沾配套供给塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并含有防水性。3.5.1.2 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300500mm处各加一个固定点。3.5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最终用纸或泡沫塑料块堵好盒子口（堵盒子口材料可采取现场现有柔软物件，如水泥纸袋等）。 3.5.2 管路暗敷设： 3.5.2.1 现浇混凝土墙板内管路暗敷设： 管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。 3.5.2.2 现浇混凝土楼板管路暗敷设：依据建筑物内房间四面墙厚度，弹十字线确定灯头盒位置，将端接头、内锁母固定在盒子管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋下面底筋上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙管子、可使用“管帽”预留管口，拆模后取出管帽再接管。3.6 扫管穿带线： 对于现浇混凝土结构，如墙、楼板应立即进行扫管，即随拆模随扫管这么能够立即发觉堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。 对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确定管路通畅，立即穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，预防出现二次堵塞管路现象。 4 质量标准 4.1 确保项目： 阻燃型塑料管及其附件材质氧指数应达成27%以上性能指标。阻燃型塑料管不得在室外高温和易受机械损伤场所明敷设。 检验方法：检验测试资料，观察检验。 4.2 基础项目： 4.2.1 管路连接紧密，管口光滑，保护层大于15mm，使用胶粘剂连接紧密、牢靠。 4.2.2 盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，以端接头和内锁母将管固定在盒、箱管孔处，牢靠不松动。 4.2.3 管路保护应符合以下要求： 穿过变形缝处有赔偿装置，赔偿装置能活动自如，穿过建筑物和设备基础处，应加保护管；赔偿装置平正，管口光滑，内锁母和管子连接可靠，加套保护管在隐蔽工程统计中标示正确。检验方法：观察检验，检验隐蔽工程统计注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计鲁DQ-004工程名称鲁能领秀城东三区项目G3-2地块3#楼施工单位山东高阳建设分项工程名称电线、电缆导管敷设交底日期10月15日交底内容： 4.3 许可偏差项目： 硬质PVC塑料管、弯曲半径安装许可偏差项目和检验方法见3-l表3-3所表示。 5 成品保护 5.1 剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔过大、过宽，甚至影响土建结构质量。 5.2 管路敷设完成后注意成品保护，尤其是在现浇混凝土结构施工中，电工配合土建施工关系亲密，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。 5.3 在混凝土板剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不许可用大锤由上面碰孔洞。 5.4 配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤6 应注意质量问题 6.1 保护层15mm管路有外露现象，应将管槽深度剔到1.5倍管外径深度，并将管子固定好后用水泥砂浆保护并抹平灰层。 6.2 稳埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出许可偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应和墙面平齐，不出现凹凸墙面现象。暗箱贴脸和墙面缝隙预留好；用水泥砂浆将盒箱底部四面填实抹平，盒子收口平整。 6.3 因为墙厚度较薄，箱体厚度和墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。 6.4 管子煨弯处凹扁度过大及弯曲半径小于6D（D管子直径）。煨弯应按要求进行操作其弯曲半径应大于6D。 6.5 管路不通，朝上管口未立即堵好管堵，造成杂物落入管中。应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完成管路，避免造成管路堵塞。6.6 PVC管用火煨弯时，轻易出现烤变色、凹扁过大、煨弯倍数不够等现象。所以在用热煨弯时，应注意避免出现以上问题。 7 质量统计 7.1 阻燃型（PVC）塑料管及附件、检定测试汇报单和产品出厂合格证。 7.2 硬质阻燃型塑料管暗敷设时，应进行技术交底、预检、隐检、自检、互检统计。 7.3 设计变更洽商统计、完工图。 7.4 分项工程质量检验评定统计。项目（专业）技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制
