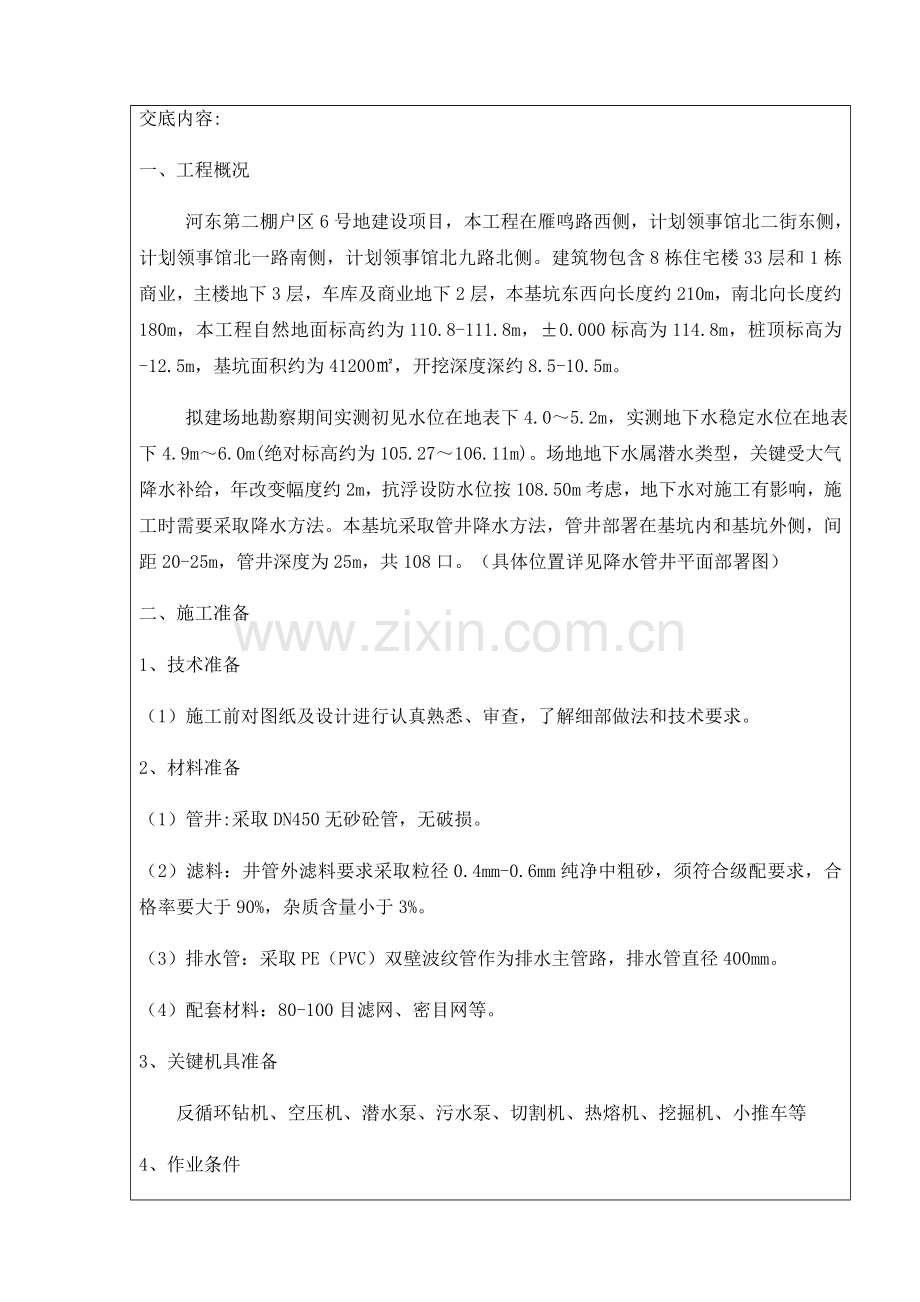

技术交底统计工程名称河东第二棚户区四标段6号地建设项目 日期7月24日交底部位基坑降水工程技术交底页数共6页 第1页交底内容:一、工程概况 河东第二棚户区6号地建设项目，本工程在雁鸣路西侧，计划领事馆北二街东侧，计划领事馆北一路南侧，计划领事馆北九路北侧。建筑物包含8栋住宅楼33层和1栋商业，主楼地下3层，车库及商业地下2层，本基坑东西向长度约210m，南北向长度约180m，本工程自然地面标高约为110.8-111.8m，0.000标高为114.8m，桩顶标高为-12.5m，基坑面积约为41200，开挖深度深约8.5-10.5m。 拟建场地勘察期间实测初见水位在地表下4.05.2m，实测地下水稳定水位在地表下4.9m6.0m(绝对标高约为105.27106.11m)。场地地下水属潜水类型，关键受大气降水补给，年改变幅度约2m，抗浮设防水位按108.50m考虑，地下水对施工有影响，施工时需要采取降水方法。本基坑采取管井降水方法，管井部署在基坑内和基坑外侧，间距20-25m，管井深度为25m，共108口。（具体位置详见降水管井平面部署图）二、施工准备1、技术准备（1）施工前对图纸及设计进行认真熟悉、审查，了解细部做法和技术要求。2、材料准备（1）管井:采取DN450无砂砼管，无破损。（2）滤料：井管外滤料要求采取粒径0.4mm-0.6mm纯净中粗砂，须符合级配要求，合格率要大于90%，杂质含量小于3%。（3）排水管：采取PE（PVC）双壁波纹管作为排水主管路，排水管直径400mm。（4）配套材料：80-100目滤网、密目网等。3、关键机具准备 反循环钻机、空压机、潜水泵、污水泵、切割机、热熔机、挖掘机、小推车等4、 作业条件（1）按设计要求和井位平面图测量布设井位并测地面标高。（2）第一步土方开挖完成，无障碍物。（3）管井施工前应对照结构施工图，避开桩位、塔吊基础、后浇带。（4）基坑内排水设独立排水系统，沿基坑底四面环形部署，采取砖砌截水沟，依据实际情况设置集水井。三、施工工艺1 、工艺步骤测量放点钻井就位调整钻孔至设计孔深下井管填滤料洗井封井水泵安装试抽水。2、操作工艺（1）井位放样：按设计要求和井位平面图布设井位并测地面标高，井位遇有地下障碍物需进行破碎，当因障碍物影响而偏差过大时，应和设计人员协商。管井定位由专业测量人员进行，井位应设置显著标志，必需时采取钢钎打入地面下30cm，并灌入石灰粉，定位完成请监理组织验收。（2）挖泥浆池：设置泥浆池，泥浆池尺寸约为3.0m3.0m1.0m，周围泥浆池选位时顾及多井使用，减小对现场环境污染。井口和泥浆池之间人工挖回流水沟。泥浆池四面用架子管搭设封闭围挡，高度大于1.5m，并用标准密目网封闭。（3）成孔：管井采取反循环钻机成孔，现场造泥浆护壁。井径600mm，井孔应保持圆正垂直，孔深和设计孔深误差小于500mm。（4）换浆：井管下入前应注入清水置换泥浆，并用水泵或捞砂管抽出沉淀，使孔内泥浆密度保持在1.051.10g/cm。（5）吊放井管：井管采取无砂混凝土管，在混凝土预制托底上放置井管，在地底部中间设导中器，四面拴8号铁丝，缓缓下放，当管口和井口相差200mm时，接上节井管，接头处用玻璃丝布粘贴，以免挤入泥砂淤塞井管，竖向用24条30mm宽竹条通长固定井管。为预防上下节井管错位，在下管前将井管立直。吊放井管要垂直，并保持在井孔中心，为预防雨水泥砂或异物流入井中，井管要高出地面200mm，井口加盖。（6）填滤料：井管下入后立即填入滤料滤料沿井孔四面均匀填入，保持连续，将泥浆挤出井孔。填滤料时，立即测量滤料填入高度，当填入量和理论计算量不一致时，立即查找原因。不得用装载机直接填料，应使用人工推车运输滤料，并应用铁锹下料，以防不均匀或冲击井壁。洗井后，如滤料下沉量过大，应补填至井口下1.0m处，然后粘土封填。滤料须符合级配要求，合格率要大于90%，杂质含量小于3%。（7）洗井：成井后，借助空压机清除孔内泥浆，至井内完全出清水为止，再用污水泵反复进行恢复性抽洗，抽洗次数不得少于3次。洗井应在成井后立即进行，以免时间过长，护壁泥浆封死井壁，影响渗水效果。洗井应直至过滤器及滤料通畅，降水期间（正常降水），含砂量小于1/10000。洗井后可进行试验性抽水，确定单井出水量及水位降深能否满足设计要求。（8）水泵安装：安装并接通电源，每井铺设电缆和电闸箱，做到单井单控电源，并安装水泵和漏电保护系统。（9）铺设排水管网：排水管网采取PE（PVC）双壁波纹管作为排水主管路，排水管直径400mm，坡度0.5%，下砌筑管墩每3m一个，规格2402400-500mm(长宽高)采取双向排水。排水管线部署在基坑外应急井外侧2m位置，井口设置保护砌衬并加盖。排水方向由场内南侧分别向东、西方向排水，环基坑设置，交汇至场内东北角，设置场外沉淀池利用污水泵排入郑港三路雨水井。沉砂池规格为31.781.2m，设置间距为50-100m，因为场地内空间小，不足大，沉砂池位置依据现场实际情况调整，尽可能不影响现场施工。（10）检验管路 ：检验集水干管和井点管连接胶管各个接头，在试抽水时是否有漏气现象，发觉这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管铅丝，直至不漏气为止。在正式运转抽水之前必需进行试抽，以检验抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵出水管上，安装一个压力表。为了观察降水深度，是否达成施工组织设计所要求降水深度，在基坑中心设置一个观察井点，方便于经过观察井点测量水位，并描绘出降水曲线。在试抽时，应检验整个管网真空度，应达成55KPa以上，方可进行正式投入抽水。（11）水位观察：施工期间应连续降水，并在坑内外设置水位临时观察井，使水位低于开挖基底标高1m。抽水前应进行静止水位观察，抽水早期天天早晚7点观察2次，水位稳定后应天天观察1次，水位观察精度2cm，并绘制地下水水位降深曲线。（12）应急抽排：当地下水位观察达成预警值后，立即采取排水管网联网连续抽水，不应中途间断，水泵、井管维修应逐一进行。抽水开始后，应做抽水试验，检验单井出水量、出砂量及含水层渗透系数。待地下水稳定后停止抽排并继续地下水位观察。（13）验收：单井出水量稳定。抽出水含沙量小于0.5。（14）降水井运行：降水井开始工作后,应注意以下多个问题:1）、派专职员地值班，巡回检验泵运行情况,发觉工作不正常，立即换泵；2）、开始一个星期，天天测量一次水位，以后3天测量一次水位，并做好统计；3）、降水运行期视建筑物进展情况定。（15）、降水井封堵 降水井封堵按上图所表示施工，需注意以下几点：（1）封堵时将降水井伸出基底部分剔凿洁净；（2）降水井封堵套筒在垫层浇筑之前安放就位；（3）最下一层翼缘在垫层上表面以下，确保防水卷材铺贴顺利；（4）针对不一样位置采取不一样高度套筒，使用方法见上图说明。四、成品保护1、为预防滤网损坏，在井管放入前，应认真检验，以确保滤网完好。2、管井成孔后，应立即下井点管并填入粗砂滤料，以防塌孔。井点使用应保持连续抽水，并设备用电源，以避免泥渣沉淀淤管。3、排水沟和集水井在日常使用期间，配专员进行打扫维护，预防因建筑垃圾及土颗粒物沉淀堵塞造成排水不畅，影响施工。4、降水井施工和土方开挖穿插进行，降水井先行施工，当土方开挖至降水井周围时，用小挖机进行开挖，并做好降水井成品保护工作。土方开挖过程中，避开坑内降水管，由人工移动基坑内降水管。五、雨季施工方法1、进入雨季前应准备好砂袋、水泵等防水物资，降雨过程立即进行截水疏导，排除积水。2、维护场区道路，修设路旁和场地内排水沟，做好有组织排水，以确保水流通畅，雨后不滑、不陷和不存水；3、全部机械设备搭设防雨棚，电机设备采取防雨、防淹方法；4、雨季施工期间，必需派专员昼夜值班，并准备好抢险材料和人力，时刻准备排除险情；5、雨后对全部用电设备及电线做全方面检验，发觉问题立即处理。 六、降水施工质量控制1、降水井施工前应仔细查阅地质资料，了解土质情况和地下水位置（稳定水位）、地下水类型（潜水、承压水、裂隙水等）、土壤渗透系数（m/d）、降水深度、水文地质特征等。2、降水井成井过程应严格根据图纸要求施工，每口降水井成井完成后均应进行洗井和试抽工作，确保降水正式开始后正常运行。3、对全部井点排水线路和电线电缆应做全方面计划和检验，确保排水通畅，无渗漏；电路要经过检验验收，以确保施工顺利进行和杜绝安全事故发生。降水期间，应设专员巡视降水情况和机具设备维护，当发生机械故障，如电机烧坏、开挖无意破坏或出现清水混浊等异常现象时，应立即处理，确保正常抽水。4、降水运行应和基坑开挖施工相互配合，根据设计和施工方案确定施工程序进行，在降水井施工阶段应边施工边疏干。即完成一口投入降水运行一口。以确保挖土方干作业环境。5、降水井运行过程中应加强巡视和检验工作，对地下水位进行每日统计。如出现水质污浊，应立即检验处理，可考虑重新用空压机洗井或重新在此井周围另打井，以确保降水顺利。6、降水过程中应仔细观察周围地质沉降情况和基坑安全情况，发觉紧急情况，立即处理。 七、 施工安全确保方法1、安全生产管理必需以防护为关键，同时抓好现场用电、机械使用等各项安全工作，加强安全计划管理，做到防患于未然。2、加强个人安全教育及物体打击预防方法、机械伤害预防方法、触电事故预防方法、坍塌事故预防方法等。3、物体打击应急预案、机械伤害应急预案、触电事故应急预案、坍塌事故应急预案等实施，及物资配置。4、加强安全巡视，检验人员落实到天天每人，熟悉救援路线。关键安全隐患防治表关键安全隐患防 治 办 法施工用电规范走线方法，基坑临时用电必需架空走线，实施三级保护，并在入场前进行规范用电教育。尤其要注意使用钻机、焊机设备、喷锚机具时应常常检验。基坑边防坠沿基坑边用钢管搭设护栏，以防人或物体坠落到基坑。打桩、钻孔机械施工严格按摄影关机械手册操作，杜绝违规操作。滑坡和塌方严禁在基坑周围堆载等；坡边严禁直接切削土体，应根据设计坡度开挖，并预留部分人工清挖；做好基坑周围和基坑内排水。技术责任人（签字）：交底人（签字）：接收交底人（签字）：
