发电机排烟风管施工方案.doc

＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

发电机排烟风管

施

工

方

案

XXXX集团股份有限公司
2012.3.14

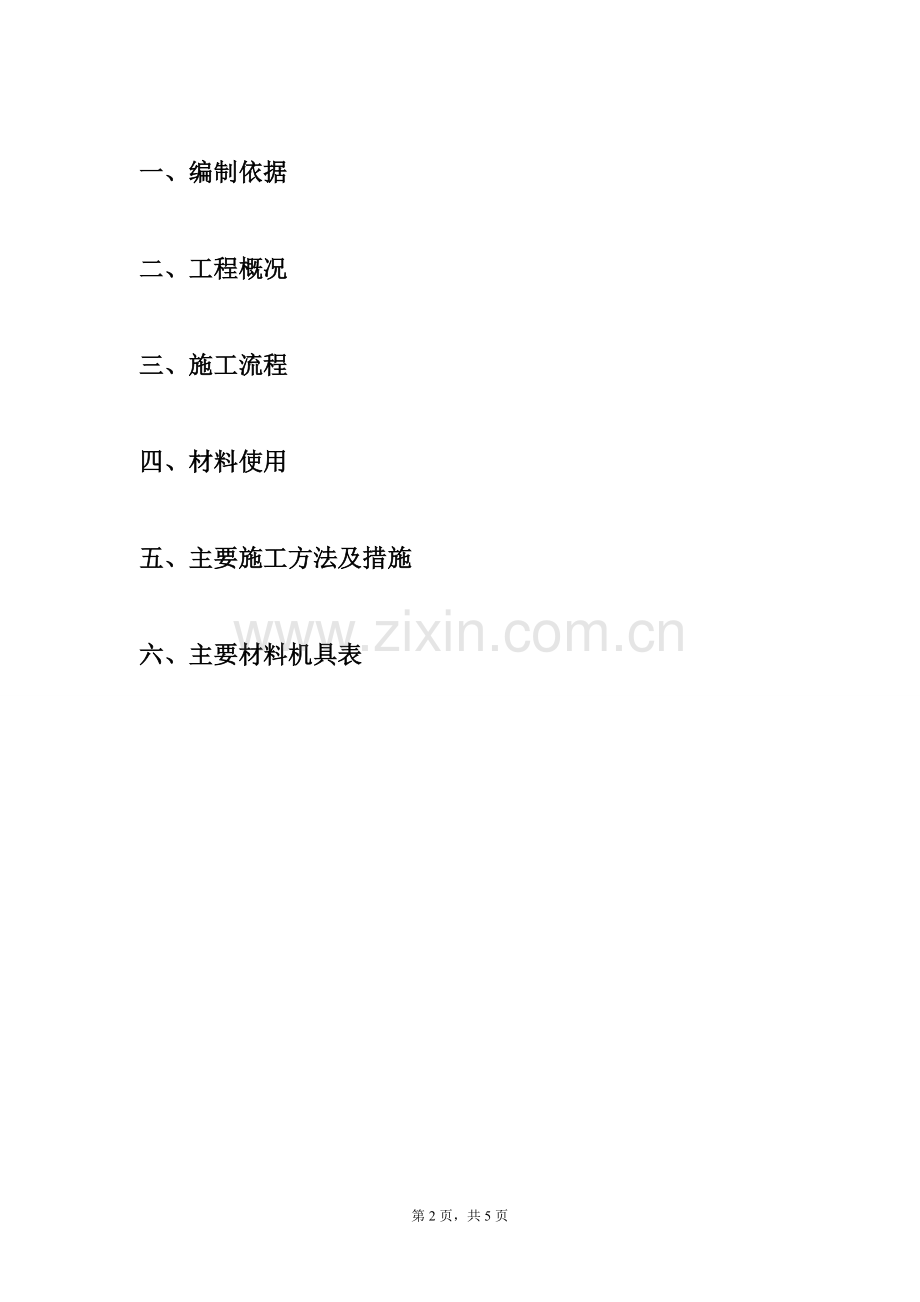

一、编制依据

二、工程概况

三、施工流程

四、材料使用

五、主要施工方法及措施

六、主要材料机具表

一、编制依据

1.1 招标文件提供的发电机排油烟管的技术要求；
1.2 《通风与空调工程施工质量验收规范》（GB50243-2002）。

二．工程概况

1、方案名称：广州市XXXXXX排油烟风管施工方案
2、建设地点：广州市天河区
3、编制单位：XXXX集团股份有限公司
4、报价单位：XXXX集团股份有限公司
5、工程规模：XXXX4楼至顶层排油烟风管及阀件制作安装；XXXX7楼至顶层排油烟风管及阀制作安装。

三、施工流程

施工准备→选择材料生产厂家及品牌→材料报审→材料采购→现场验收→加工场地清理保护地毯铺设→加工设备检查调试→图纸分解确定施工祥图→现场放样下料制作安装完成检查验收。

四、材料使用

1、排烟管彩用螺旋焊接碳素钢管制作，应符合国家现行产品标准及生产厂家的企业标准，并应具有出厂合格证、检测报告等有关材质证明文件。
2、螺旋焊接碳素钢厚度为6.0mm。
3、螺旋焊接碳素钢排烟管、负一层到三层为DN400、三到天面为DN600。
4、螺旋焊接碳素钢安装采用焊接连接。

五、主要施工方法及措施

1、确认其工作介质、压力、温度等技术参数和使用的材料材质、型号、规格符合设计要求。
2、螺旋焊接碳素钢，采用电焊焊接。管段长度大于20m加装不锈钢软接头。
烟管安装前必须清除管内污垢、焊接烟管前在表面除锈后，刷防锈底漆一道刷防火漆二道。外用30mm厚A级不燃双面夹筋铝箔超细玻璃棉玻璃棉板材（卷材）保温。
3、施工人员进入施工现场必须进行三级教育，安全交底，技术交底。
4、为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求。
5、螺旋焊接碳素钢安装，清理加工场地，安装方法要正确，尺寸要准确。
6、螺旋焊接碳素钢安装支架敷设是确保烟管安装质量的重要一环，支架的安装位置要正确，做到牢固可靠，烟台市管垂直安装直径或长边尺寸小于或等于400mm，间距不应大于4m；大于400mm，不应大于3m。
7、烟管支架安装方法和支架安装机具配备情况确定，组对好的烟管可把两端的做为基准点，以中间为测点，拉线测量烟管的连接是否平直，偏差大时要进行调整，吊装前，选用支架安装机具的支点，是否正确、牢固进行检查，起吊前要仔细检查，桅杆、滑轮、绳索等是否固定，绑扎可靠并要清除吊装范围内的各种不安全因素。起吊时，首先要进行试吊，当离地200－300毫米时，停止起升，再一次对吊装机具进行一次全面检查，确认无误后，继续起升到所需高度。把烟管固定在支、吊架上之后，才能解开绳索，拆移吊装机具。
8、安装安全技术措施
1)工作人员必须熟悉和遵守本工种的安全操作规范，凡未受过安全教育的施工人员不得参加施工作业；
2)焊接操作工必须持焊工操作证，无证人员不得参与焊接作业；
3)进入施工现场应穿戴好安全帽等必要的防护用品。工作服应做到三紧（袖口、腰身、裤脚）；
4)垂直安装烟管或材料时，应注意周围有无障碍物，特别注意不得碰到施工现场电线电缆；
5)垂直安装烟管时，应加溜绳稳住，防止冲撞吊装物品；
6)不得在未固定好的烟管上或架空烟管上站立；
7)垂直安装烟管应在合适位置设置防止摆动的固定支撑架。
15、L50*50*5镀锌角钢支架承重不少于800kg。

六、主要材料机具表：

序号
机具名称
规格/型号
单位
数量
备注
1
手动葫芦
10吨
台
2

2
电弧焊机

套
2

3
台钻

台
1

4
切割机

台
1

5
角磨机

台
3

6
冲击钻

台
1

7
氧割

套
1

第5页，共5页
