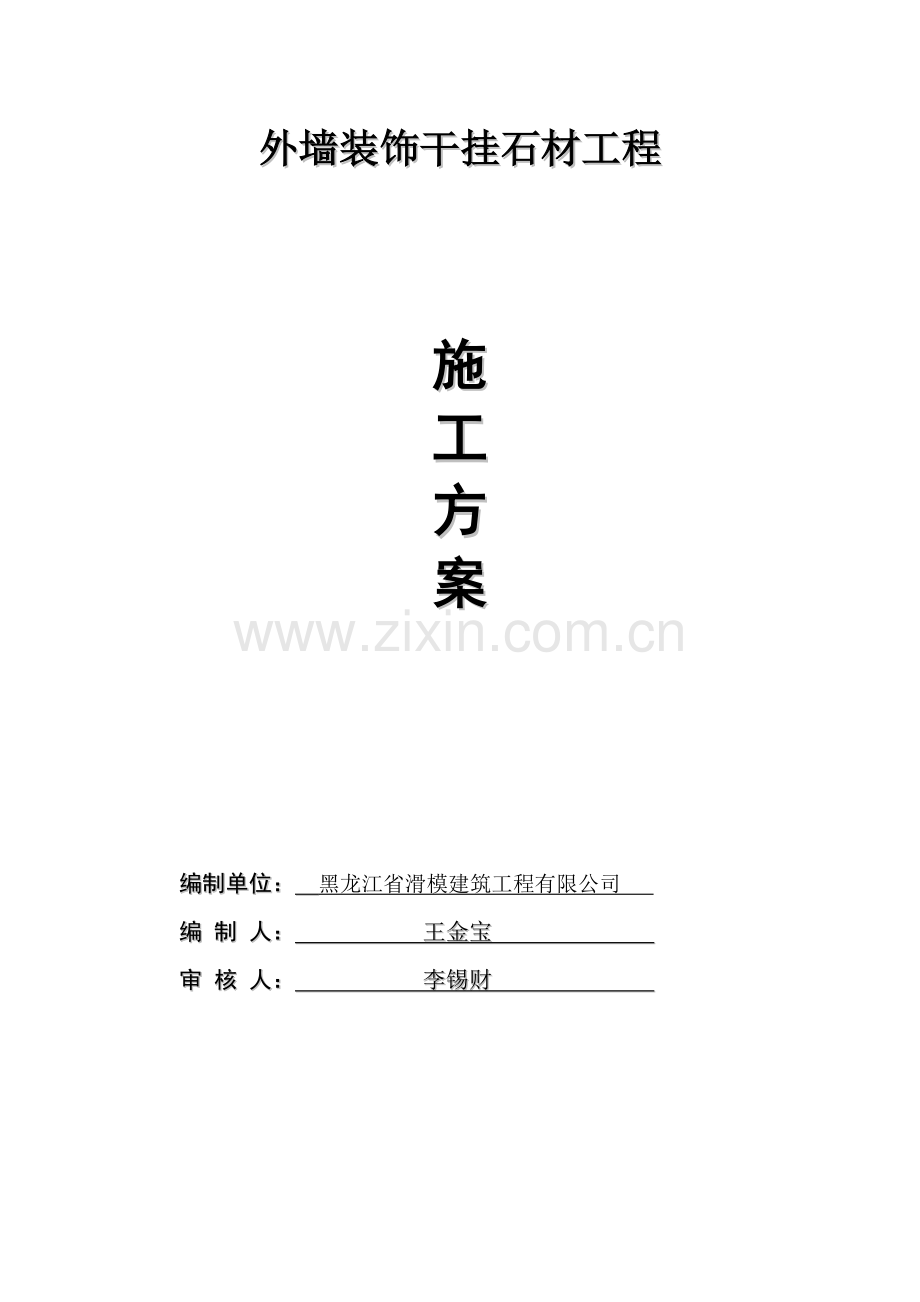

外墙干挂石材施工方案外墙装饰干挂石材工程施工方案编制单位： 黑龙江省滑模建筑工程有限公司 编 制 人： 王金宝 审 核 人： 李锡财 1目 录1 工程概况12 施工准备13 施工设计14 设计依据25 测量放线26 施工方法26.1 施工工艺26.2 施工方法26.2.1 骨架安装26.2.2 骨架焊接26.2.3 石材安装37 质量措施的保证38 技术交底49 安全措施4一：工程概况1、工程名称：青年农场名家庄园B区B-1、4#楼2、工程地点：青海路与崂山路交叉口3、工程规模：本工程施工为1#、4#别墅，外墙施工面积约 1200 4、监理单位： 黑龙江清宇建设工程监理有限责任公司 二：1、施工准备（1） 认真组织提前进入施工现场。（2） 根据设计及有关资料提出材料计划及机具计划。（3） 认真学习和熟识国家验收规范工艺标准。（4） 制定安全生产及防火规章制度，并进行入场前的安全教育工作。（5） 编制施工进度计划，做好劳动力安排。（6） 根据图纸其及甲方要求，做好施工技术交底工作。（7） 各种小型电动工具的电源接通，做到安全可靠。（8） 设计方案确定后，绘制详细施工，加工图纸，内容包括：1) 完整、详细结合结构完成现状的立面图和平面图；2) 所有单块及拼接石材加工大样图；3) 典型节点图，锚固件，支撑装置、嵌缝、锚固大样。（9） 提供结构验收手续，细查现场影响石材干挂的部位，原因，提出整改要求及措施，确定并提出完成时间，以确保石材安装进入正常工期。（10） 提供的脚手架是否符合石材安装要求进行考察验收，干挂石材脚手架满足JGJ80-91国家标准的安全技术规范，对不能满足安装使用要求的脚手架，符合规定的修正加固方案，限定满足施工作用的时间。（11） 对符合设计要求的角钢型材，拟定货计划，不锈钢挂件以及镀锌胀管螺栓，依据图纸落实加工，确定第一批现场时间，石材，嵌缝材料落实有序供应的现场时间。（12） 对现场石材及其材料存放地点进行安排，对现场切割、磨边、钻空机进行定位，为及时进入现场创造条件。（13） 施工人员提前进驻现场，熟悉现场状态，做到安装心中有数，保证质量。1 施工设计本工程设计为干挂25mm厚，花岗岩作外墙饰面，石材干挂主要采用在主体结构与石材之间焊接钢骨架方式，钢骨架焊接，主要是用80604钢钜管，作竖向主龙骨，用L50504角钢做时平次龙骨，并根据石材竖向分格尺寸进行焊接，焊接时，焊缝长度不得小于焊接点周长的一半，厚度H=5mm，钢材表面作冷镀锌防腐处理，石材安装时，相互间要留6mm缝隙，缝隙要均匀一致，并用8mm炮沫条嵌缝，表面打胶791N密封胶。2 设计依据主要根据业主方要求，并参照业主方提供的有关资料和原设计图纸，结合幕墙建筑规范和建筑构造通用图集以及石材干挂的常规作法。3 测量放线因主体结构质量不明确，为清除结构偏差对花岗岩干挂板度的影响，在挂板放线前，首先对建筑物外形尺寸进行测量，根据测量结果，确定出干挂板的基准面。在建筑物的挂板而交圈，控制点的建立水平向仍以各层的建筑标高为基准线，垂线方向以纵轴线为基准线，根据偏关测量结果，产生累计误差至建筑物两端。4 施工方法4.1 施工工艺测量、放线配料分格定位弹线定膨胀栓位置钻孔连接件安装固定焊主龙骨二次放线焊水平二次龙骨焊接点清理并防腐石材挑选搬运板材开槽不锈钢挂件安装石材临时固定调整固定并打结构胶板缝嵌泡沫条打密封胶板面清理验收。4.2 施工方法4.2.1 骨架安装石材安装的钢骨架，主要是采用80604钢钜管作竖向主龙骨，安装时，先在主体结构表面，按水平间距800mm，弹纵向垂直线。然后将槽钢沿纵向垂线进行布置。布置完毕后，在槽钢两侧按竖向间距1500mm，确定固定点（膨胀螺栓）位置，并用电锤钻16圆孔（固定50505角钢），切成100mm左右作角码连接件。在角码连接的一侧用台钻钻12.5圆孔与固定点（膨胀螺栓）安装固点，同时将连接件与主龙骨进行连接安装并焊接。待主龙骨安装完毕后，按石材竖向分格尺寸在主龙骨表面，弹出水平次龙骨定位线，再将50505角钢与主龙骨连接安装并焊接。4.2.2 骨架焊接（1） 焊条采用E42（2） 电焊操作工需持正上岗，作业时要备灭火器、水桶等防火措施，并指定专人看火。（3） 熟悉图纸做好技术交底。（4） 电焊工在操作过程中，焊缝长度不得小于焊接点周长一半，焊缝厚度H=5mm，焊缝宽度要均匀一致，不得有夹碴等现象，焊接焊好后，表面焊碴要清理干净，并补刷防腐漆二遍。4.2.3 石材安装（1） 为了达到外立面的整体效果，要求板材加工精度比较高，石材板的安装，要精心挑选板材的色差，要求板的误差移到分缝之内。在板安装前，根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，在建筑物大角外做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保钢骨架安装后处于同一平面上（误差不大于2mm）。（2） 同时，通过室内的50cm，线验证板材水平线和纵垂线，以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构平面，垂直平整凹凸程度，为结构修补及安装龙骨提供可靠的依据。（3） 本工程花岗石材为25mm厚，横纵通缝为6mm，采用硅酮密封胶、封缝勾勒。板钻孔位置应用标定工具自板材露明面返置板中或图中注明的位置。板材开槽深度与宽度依据不锈钢挂件长度厚度予以控制。为防止硅酮密封胶、塑化前的挥发老化时间，结合6mm缝宽的情况。嵌缝做到内凹5mm，背后衬胶条。分缝之间的嵌胶按拆架的要求分层嵌胶。（4） 石材加工按国家技术监督局颁布JC205-92待业标准中一等品执行。5 质量措施的保证石材工程所用材料的品种、规格、性能和等级必须符合设计要求及国家现行产品标准和工程技术规定，工程质量必须达到合格验收标准。（1） 石材孔、槽的数量、深度、位置、尺寸，必须符合设计要求。（2） 石材幕墙主体结构上的固定件的位置、数量及后置埋件的拉拔力必须符合设计要求。（3） 石材的金属框立柱与主体结构预埋件的连接、立柱与横梁的连接，连接件与金属框架的连接、连接件与石材面板的连接必须符合设计及验收规范要求。（4） 金属框架和连接件的防腐处理必须符合设计及验收规范要求。（5） 石材幕墙的防雷装置必须与主体结构防雷装置可靠连接。（6） 石材幕墙的防火、保温、防潮材料的设臵，必须符合设计要求，填充应密实、均匀、厚度一致。（7） 各种结构变形缝、墙角的连接节点必须符合设计要求和验收技术标准的规定。（8） 石材表面和板缝的处理（包括板缝宽度和厚度），必须符合设计要求；板缝注胶应饱满、密实、连续、均匀、无气泡。（9） 石材表面和板缝的处理（包括板缝宽度和厚度），必须符合设计要求；板缝注胶应饱满、密实、连续、均匀、无气泡。（10） 石材幕墙的压条平直、洁净、接口严密、安装牢固。（11） 石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确；板边合缝应顺直；凹凸线出墙厚度应一致；上下口应平直，石材面板上洞口、槽边应套割吻合，边缘应整齐。（12） 石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。（13） 精心组织有专业施工水平的队伍，加强工人的思想教育，贯彻安全第一，质量第一的思想观念。（14） 对于每个施工五一节，要加强质量检查，进行自检、互检、交接检。严格把关，严格按设计图纸施工。（15） 认真遵守质量标准，随时接受各监督部门及建筑单位的监督检查，对检查发现的问题及时改正。（16） 加强石材进场的加工质量验收工作，施工过程中再一步控制把关，对石材色的自然成分进行有效的区分，根据可能发生的色差分区、分部位，渐进改变达到外观优质的要求。（17） 安装前应先对基层做外形尺寸的复核，对偏差较大的影响安装的情况下，要事先与设计单位联系，妥善解决。（18） 悬挂结构与块材的连接形成一个稳固的整饰面，达到牢固要求。（19） 平直面的整体表面平坦，拼接横平竖直，缝宽均匀，表面顺畅异形部位达到要求。（20） 板材端面开槽要严格要求，尺寸准确，当块料有薄厚差异时，要以块料的外装饰面作为开槽的基准面。（21） 按设计要求对有效焊缝进行检查，并检查该处防锈漆情况。（22） 每完成一层干挂工作后，应作几何尺寸和外观的复核，对板材的色差较大的，要进行调整或进行更换。（23） 施工人员进场实行全员技术质量交底，包括施工工艺、操作规范、质量规范标准等，并做到书面交底。（24） 施工中实行奖优罚劣制度。（25） 做好各种安装记录，以便查验和存档。（26）6 技术交底为确保工程能够按期，保质、质量完成，减少工作中失误，施工之前，对所有施工人员，特别是班组长要进行全面细仔技术交底，规程质量标准和要求，（见附表1）严格执行“建筑装饰工程施工及验收规范”（JG73-91）做到：图纸不全不施工、技术交底不清楚不施工、不懂不施工。石材安装质量见下表：序号项 目花岗石允许偏差（mm）检查方法光面粗面1立面垂直23用2m托线板检查M立面平整22用2m靠尺和塞尺检查3阴阳角方正23用200mm方尺检查4接缝平直23拉5m线检查5接缝宽度0.21用尺检查7 安全措施（1） 安全生产，以防为主（2） 施工人员要认真学习安全法、交通法等法规，严格遵施工现场的各项管理制度，服从现场管理。（3） 进入施工现场要带好安全帽，严禁违章作业，酒后操作。（4） 特殊工各，操作工要持证上岗，动用明火时，要到有关主管部门开用火证，并备灭火器，水桶等防火措施，同时清理作业面附近易燃、易爆品，指定专人看火。（5） 一切用电设备必须遵守施工现场临时用电安全技术规范，对中小型电动机具应经常检修，经培训检修合格后才可使用。禁止私自挪移大电箱，需由专职工办理。（6） 现场棚架、平台或脚手架，必须安全牢固，棚架上下不准堆放与干挂施工无关的物品。脚手架上只准堆放单层石材，当需要上下交叉作业时，互相错开，禁止上下同一工作面操作。（7） 运输道貌岸然路平整，石材放在手推车上运输时，垫好松软材料，两侧有人扶持，以免发生脱落。（8） 各工种必须严格遵守规章制度，施工前工长就做好书面安全交底，班前讲话，跟踪管理落到实处。（9） 脚手架严禁私自拆改，如有整改要求，由专架子工进行整改，报主管安全部门同意。（10） 成品保护措施：（11） 认真贯彻执行施工顺序，少数工种的活先做在前面防止损坏，污染外挂石材。（12） 及时清理残留在石材表面污染物品。（13） 已完成的柱面，人行通道两侧墙面采用木板或栏杆违护。（14） 地面铺设完成后，用塑料膜进行覆盖，护养期间严禁踩踏。6
