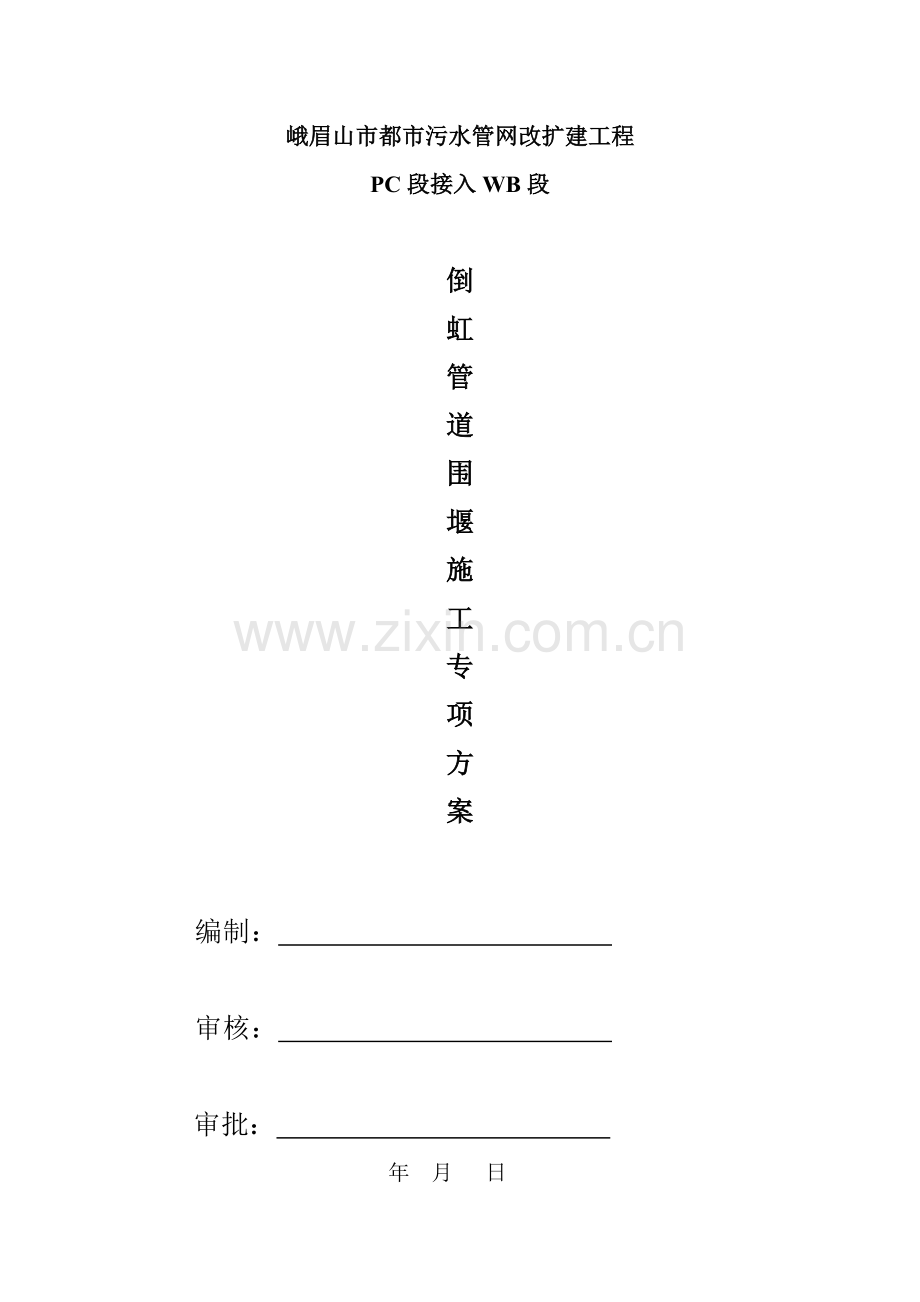

峨眉山市都市污水管网改扩建工程
PC段接入WB段

倒
虹
管
道
围
堰
施
工
专
项
方
案

编制：

审核：

审批：

年 月 日

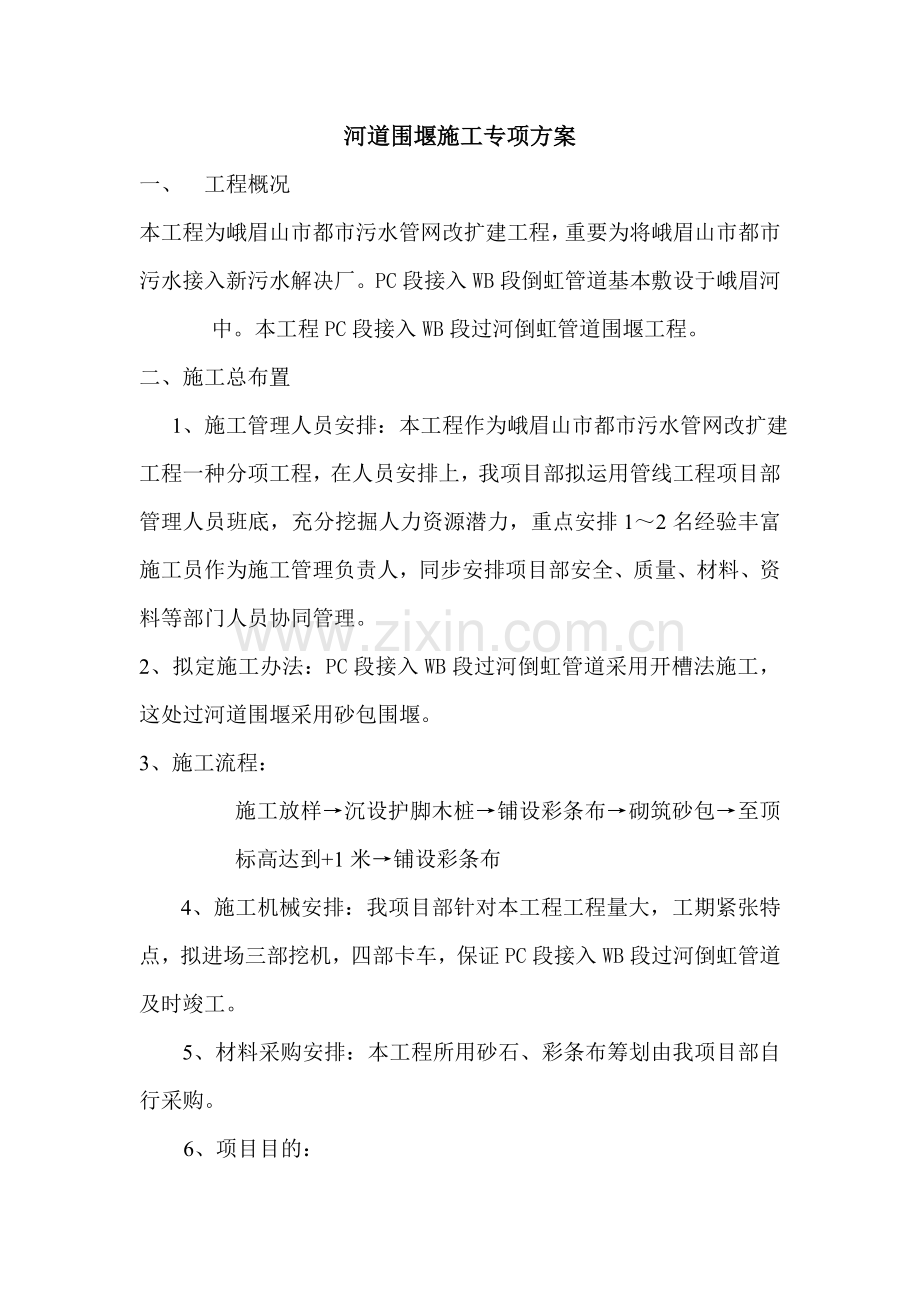

河道围堰施工专项方案
一、 工程概况
本工程为峨眉山市都市污水管网改扩建工程，重要为将峨眉山市都市污水接入新污水解决厂。PC段接入WB段倒虹管道基本敷设于峨眉河中。本工程PC段接入WB段过河倒虹管道围堰工程。
二、施工总布置
1、施工管理人员安排：本工程作为峨眉山市都市污水管网改扩建工程一种分项工程，在人员安排上，我项目部拟运用管线工程项目部管理人员班底，充分挖掘人力资源潜力，重点安排1～2名经验丰富施工员作为施工管理负责人，同步安排项目部安全、质量、材料、资料等部门人员协同管理。
2、拟定施工办法：PC段接入WB段过河倒虹管道采用开槽法施工，这处过河道围堰采用砂包围堰。
3、施工流程：
施工放样→沉设护脚木桩→铺设彩条布→砌筑砂包→至顶标高达到+1米→铺设彩条布
4、施工机械安排：我项目部针对本工程工程量大，工期紧张特点，拟进场三部挖机，四部卡车，保证PC段接入WB段过河倒虹管道及时竣工。
5、材料采购安排：本工程所用砂石、彩条布筹划由我项目部自行采购。
6、项目目的：
（1） 工期目的：该工程围堰施工工期筹划21天。
详见附图一：施工进度筹划表
（2） 质量目的：工程质量合格规定。
（3）安全目的：保证施工现场无机械事故和人员伤亡事故。
三、施工平面布置
本工程特点是工期紧，工程量大，施工工序较简朴，需要投入大量机械设备和人力。
做好连砂石施工便道，以满足本暂时围堰所用粘土等材料通过运送。
本工程材料重要为砂石，砂石可以随到随卸，不需要材料堆放场地，砂石由卡车运送到现场，并及时组织人员装袋、堆砌，避免影响施工通道交通。
四、施工办法
1、施工工艺流程图
工程进场、搭设暂时设施、施工道路、施工用水用电

工程导线、测量、控制点设立、倒虹管定线放样

围堰施工（一侧）

倒虹管沟槽开挖（一侧）

倒虹管安装、倒虹管及检查井浇筑（一侧）

沟槽回填（一侧）

围堰施工（另一侧）

倒虹管沟槽开挖（另一侧）侧）
沟槽回填

沟槽回填（另一侧）

倒虹管安装、倒虹管及检查井浇（另一侧）
拆除施工围堰

清理场地、验收

2、测量定位：测量控制点采用管线工程暂时闭合控制水准点，并成立由公司测量工程师为主二~三人测量组，承担本工程所有测量放样工作。水准仪二台、J2经纬仪两台、全站仪一台。
3、 依照我公司以往倒虹管工程中围堰施工经验，结合现场实际状况，我项目部筹划将围堰中心线设在管道施工红线以外5m处各设两道围堰布置，围堰采用Φ200mm木桩，长5m，间距30cm，埋入河床深度1m，围堰施工重要采用机械打木桩，围堰底宽4m，上口宽2.5m，桩内衬毛竹片加彩条布并用编织袋装砂石码叠，堆码土袋上下层和内外层互相交错，码放密实平整。在砂袋与木桩之间设立第一层彩条布防水层，在砂袋外侧设第二层彩条布防水层，彩条布下部用木楔固定在河床上，并用砂袋压实，禁止河水从底部渗入。堰心采用泥浆充填，以防渗水。
4、 详见附图三：围堰施工图
五、劳动力及机械需求筹划
本工程PC段接入WB段过河倒虹管道施工，高峰期间共需要劳动力30人左右，机械设备筹划进场挖机3部，卡车4辆，25t吊车1台。
六、安全保证办法
由于本工程机械较多，施工面狭窄，安全隐患重要为机械事故和交通事故，因而在工程开工前要对机械操作人员和卡车司机进行安全交底，特种机械操作人员必要持证上岗。现场交通方面合理组织，在交通繁忙时安排专人在现场负责指挥交通，在河道两侧设立安全警示标志，夜间设立警示灯，避免浮现安全事故。
筹划每周安排安全员、机管员对现场机械、设备进行安全专项检查，排除安全隐患。
七、环保办法
由于砂石基本需要从场地外运进工地，运送卡车需要通过市政道路，我项目部将对驾驶员进行专项交底，避免砂石掉落污染市政道路。在工地周边道路上安排专人负责，清理路面。
八、防汛办法
当前正值冬季枯水季节，但为防止围堰安全我项目部将成立防汛领导小组，组织30人抢险队伍，贯彻好防汛抢险物资（蛇皮袋、铁锹、潜水泵、棕绳）。
准备足够数量袋装砂石堆放在河道围堰两侧，随时准备对围堰进行加固，安排专人在围堰施工地段值班巡逻，并配备通讯设备，实时监测水文状况，发现异常状况及时组织人员进行抢险，保证围堰施工安全。

附图一：施工总进度筹划表
序号
分项工程名称
天数
施工日历天

4
8
12
16
20
24
1
施工准备
1

2
围堰施工（一侧）

4

3
倒虹管沟槽开挖、管安装及砼浇筑、倒虹检查井浇筑（一侧）
4

4
沟槽回填（一侧）
1

5
围堰施工（另一侧）
4

6
倒虹管沟槽开挖、管安装及砼浇筑、倒虹检查井浇筑（另一侧）
4

7
沟槽回填（另一侧）
1

8
拆除施工围堰
1

9
清理场地、验收
1

附图二：围堰施工图
