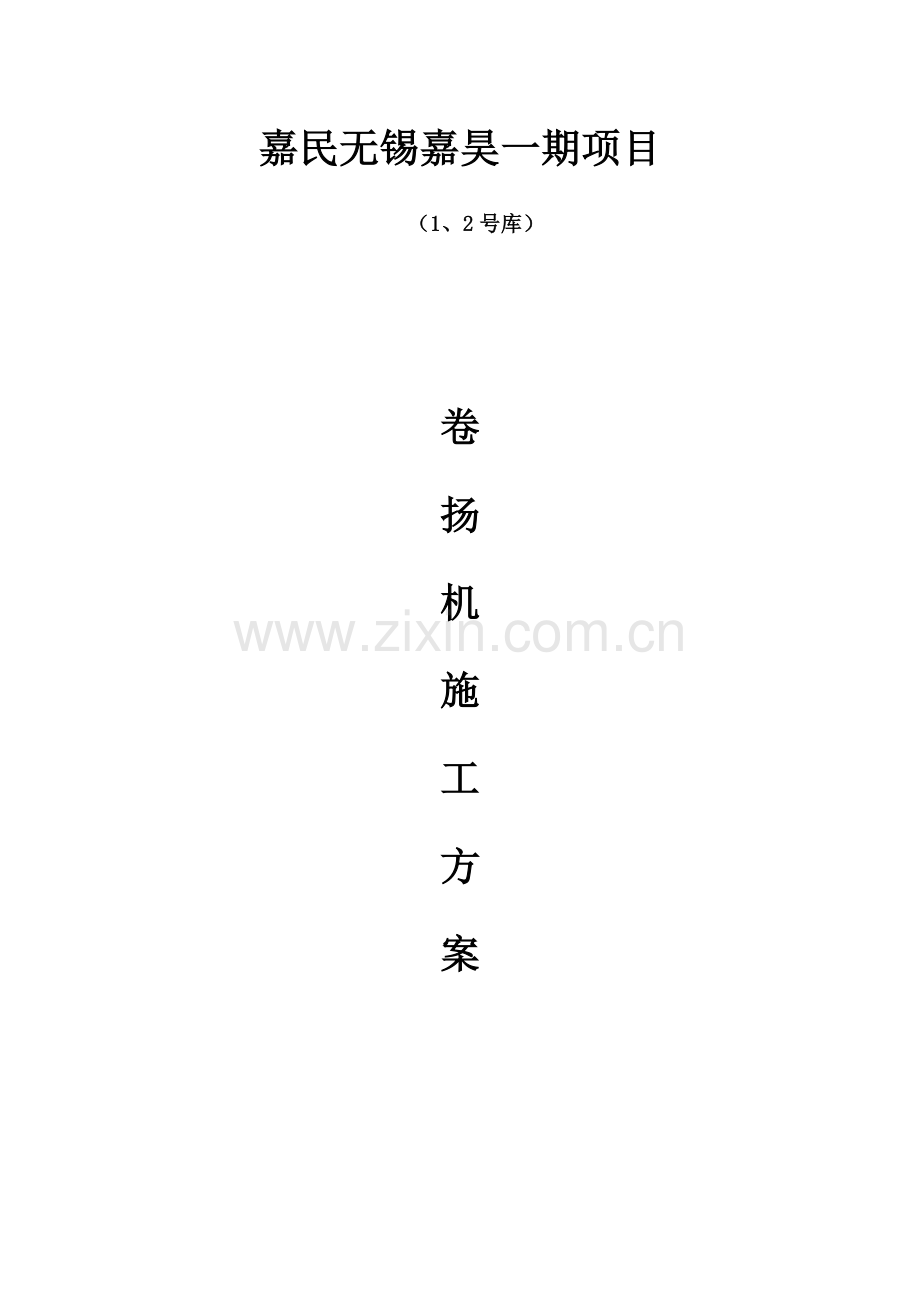

嘉民无锡嘉昊一期项目
（1、2号库）

卷
扬
机
施
工
方
案

上海金安泰建筑安装工程

二0一六年八月
一、编制依据
1、国家相关工机具使用规范及标准
（1）《建筑施工安全检验标准》JGJ59-；
（2）《建设工程安全生产管理条例》第393号国务院令；
（3）《建筑机械使用安全技术规程》JGJ33-；
（4）《建筑施工高处作业安全技术规范》JGJ80-；
 二、 施工概况
本工程在江苏无锡市锡山经济技术开发区内，由两幢单层仓储及1幢物业用房、1幢门卫用房，1号仓储占地面积18452.07㎡，建筑面积20454.57㎡；层数1一层，局部层数二层，层高4.5～6米。2号仓储占地面积16695.25㎡，建筑面积17735.59㎡，层数1一层，局部层数二层，层高4.5～6米。门卫及物业用房占地面积136.92㎡，建筑面积136.92㎡，层数1一层，层高3.5米，设计使用年限50年。
使用部位：仓库区开敞办公室夹层物料运输；
卷扬机使用参数：KCD型多功效电动提升机；起重量0.1~1吨；起升高度1~100米；起重速度6~12米/分。
 三、 施工布署
1、现场管理人员布署：为确保卷扬机安全运行，本企业选派经验丰富作为整个吊装过程总指挥，挑选经验丰富操作工进行操作。
2、现场施工人员也需经本企业挑选工作作风扎实，技术过硬，施工经验丰富人员进行整个施工操作过程。
3、现场设1－2个看护人，进行对整个吊装过程监护，避免交叉作业出现。
4、项目部管理人员对整个吊装过程进行随机抽查，发觉不安全隐患，立即进行限期政改。
四、 安全责任人职责
1、对整个吊装过程安全全方面负责。
2、在落实实施上级制订安全方法中，结合现场实际做好具体安全技术交底，推行签字手续，确保施工安全。
3、发生安全事故要保护好现场，立即向上级部门汇报，救护好伤员参与事故处理，并填好工伤事故记录表，认真落实防范方法。
五、安装
1、架身材料应平直，无弯曲或腐蚀，安装要垂直，架身组件和紧固件应齐全良好，整体稳定符合设计要求。
2、身架安装应有专员上下指挥、运输钢件应用滑轮，吊物下面不得站人，安装架身应上下呼应，统一指挥。
3、垂直度：垂直偏差在1/400以内。
4、架身和主体结构用埋板和锚栓连接。

六、 吊装准备
1、吊装前垫平场地。
2、全部安装设备运至现场，并进行检验，做到确实安全可用。
3、检验吊装设备，确保设备安全性.
4、全部安装人员到位。
5、吊装机具采取慢动卷扬机。
 七、 吊装
1、全部机械设备全部安全检验无误且安装人员各就各位后，在吊装物上拉好大绳，一切准备完成后，由指挥人员统一指挥，开始吊装，吊装要保持匀速、平稳。
2、吊装应注意事项 ：
（1）吊装前检验吊装设备自锁装置，确保构件安全。
（2）吊装前检验吊装绳索和揽风，发觉生锈断丝严禁使用。
（3）吊装尽可能选择在风小无雨气候下进行，不然应立即停止
八、 吊装安全管理
1、吊装机械及锁具要求
（1）对钢丝绳应满足最大起重量要求直径，如有磨损或锈蚀大于钢丝绳10％时不准使用。
（2）吊钩和卡环如有永久变形或裂纹时不能使用。
（3）起重机工作时，应和高压线保持一定距离，对20KV以下电线为2米。
（4）起吊重物时，升降吊钩要平稳，避免紧急制动和冲击，停止工作时，开启装置要关闭上锁。
2、对操作人员要求
（1）高空作业人员要进行体格检验，患有心脏病及高血压者不得登高作业。
（2）参与吊装人员，应熟悉吊装信号，并服从统一指挥。
3、吊装现场安全方法
（1）吊装作业区应设警戒线，并防非作业人员入内。
（2）高空作业可设置临时操作平台或设置安全栏杆供高空作业人员使用。
（3）遇有六级以上大风和雷雨时，不得进行高空作业。
九、 受力计算
1、采取1吨卷扬机
（1）钢丝绳以最小直径6.2mm计算，滑轮以最小直径为63mm计算，查《五金速查手册》（机械工业出版社）第425页表格此起重滑车额定起重量为0.32吨；
（2）起重雨棚梁自重
50×5000＝250000g=0.25吨
累计：0.25吨
综上：滑车额定起重量0.32吨＞钢丝绳实际承受最大荷载0.25吨，所以经过计算此起重设备能够使用。
2、 架身计算
（1）卷扬机组关键技术参数
1）化学锚栓荷载值12KN
2)雨棚梁最大质量为250KG
抗倾覆系数验算

《建筑机械使用安全技术规程》JGJ33-；在正常工作状态下，卷扬机抗倾覆力矩和倾覆力矩比值不得小于2”。
＞2
综上：抗倾覆系数验算4.2>2，所以经过计算此起重设备能够使用。
