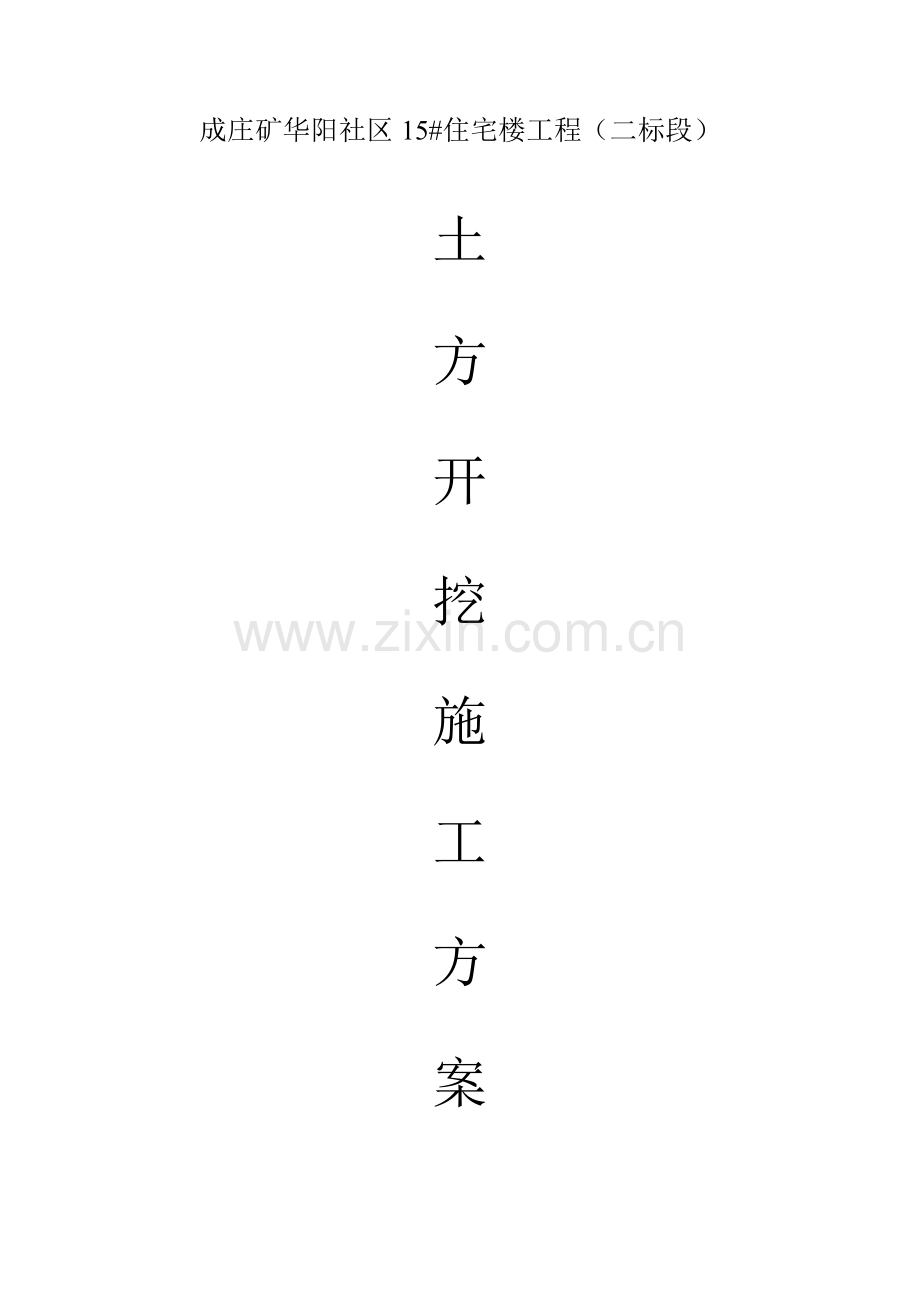

成庄矿华阳社区15#住宅楼工程（二标段）

土
方
开
挖
施
工
方
案

审 批：
审 核:
编 制:
日 期：

华阳社区15#住宅楼工程
（基槽土方开挖施工方案）
一、工程概况
本工程位于下村镇华阳厂旧址，建筑面积3970.51 m2，阳台面积83.28 m2（一半），占地面积为491.2 m2，地下面积为491.2 m2。阁楼建筑面积365.61 m2。建筑层数为地上六层，地下一层，设有阁楼，建筑高度22.00m。构造形式为砖混
二、施工准备
1、技术准备
熟悉施工图纸，编制土方施工方案并经审批，对关于施工人员进行技术交底。
组织关于人员现场勘察地形、地貌，实地理解施工现场及周边状况。
组织测量人员进行现场定位施工放线，测设土方开挖控制点。
2、重要机具
反铲挖掘机、装载机、测量仪器、铁锹（尖头与平头两种）、手推车、梯子、小白线、钢卷尺等。
3、作业条件
土方开挖前，应详细查明施工区域内地下、地上障碍物。对位于开挖范畴内管线和相距较近地上、地下障碍物已按拆、改或加固方案解决完毕。
依照给定控制坐标和水准点，按建筑物总平面规定，引测到现场。在工程施工区域设立测量控制网，涉及控制基线、轴线和水平基准点；做好轴线控制测量校核。
夜间施工时，应有足够照明设施；在危险地段应设立明显标志，并要合理安排开挖顺序，防止挖错或超挖。
在机械无法作业部位，修整边坡坡度以及清理槽底等均应配备人工进行。
当开挖深度范畴内遇有地下水时，应依照本地工程地质资料采用办法减少地下水位。普通应降至开挖面如下0.5m，然后才干进行土方开挖。做好施工场地防洪排水工作，全面规划场地，平整各某些标高，保证施工场地排水畅通不积水，场地周边设立必要截水沟、排水沟。
选取土方机械，应依照施工区域地形与作业条件、土壤类别与厚度、总工程量和工期综合考虑，发挥施工机械效率。
在施工现场内修筑供汽车走坡道，坡度应不大于1:6。当坡道路面强度偏低时，路面土层应填筑恰当厚度碎石或渣土；挖土机械所占土层当处在饱和状态时，应当填筑合用厚度碎石或渣土，以免施工机械浮现塌陷。
依照土方和基本工程规模、工期长短、施工力量安排等修建简易暂时性生产和生活设施，同步敷设现场供水、供电、供压缩空气管线路，并进行试水、试电、试气。
地沟边沿堆置土方或建筑材料或沿挖方边沿移动运送工具和机械，普通应距基坑上部边沿不少于2m，弃土堆置高度不应超过1.5m。重物距边坡距离：汽车不不大于3m，起重机不不大于4m。

三、施工工艺
1、工艺流程
测量放线→拟定开挖顺序和坡度→分段、分层均匀开挖→修坡和清底→坡道收尾
2、操作工艺
开挖坡度拟定：基坑开挖，应先进行测量定位，抄平放线，定出开挖深度，按放线分块（段）分层挖土。依照土质和水文状况，采用四侧或两侧直立开挖或放坡，以保证施工操作安全。
在工程施工区域设立测量控制网，涉及控制基线、轴线和水平基准点；做好轴线控制测量校核。控制网应当避开建筑物、构筑物、土方机械操作及运送线路，并有保护标志；场地整平应设10×10m或20×20m方格网，在各方格点上做好控制桩，并测出各标桩处自然地形、标高，作为计算挖土方量和施工控制根据。
土方开挖，上部应有排水办法，防止地面水流入坑内冲刷边坡，导致塌方和破坏基土。应合理拟定开挖顺序、路线及开挖深度。然后分段均匀开挖。
采用挖土机开挖大型基坑（槽）时，应从上面下分层分面，按照坡度线向下开挖，禁止在高度超过3m或在不稳定土体之下作业，但每层中心地段应比两边稍高某些，以防积水。
在挖方边坡上如发既有软弱土、流砂土层时，或地表面浮现裂缝时，应停止开挖，并及时采用相应补救办法，以防止土体崩塌与下滑。
采用反铲挖土机开挖地沟时，可以采用端头挖土法，即挖土机从地沟端头，以倒退行驶办法进行开挖，自卸汽车配备在挖土机两侧装运土，也可以采用侧向挖土法进行施工，即挖土机沿着基槽一侧移动，自卸汽车在另一侧装土。
挖土机沿挖方边沿移动时，机械距离边坡上缘宽度不得不大于基坑（槽）深度1/2，如挖土深度超过5m时应按专业性施工方案来拟定。
机械开挖土方，应采用办法防止基底超挖，普通可在设计标高以上暂留300mm一层土不挖，以便经抄平后由人工清底挖出。
机械挖不到土方，应配以人工跟随挖掘，并用手推车将土运到机械能挖到地方，以便及时挖走。
修帮和清底。在距槽底实际标高500mm槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同步由两端轴线（中心线）引桩拉通线（用小线或铅线），检查距槽边尺寸，拟定槽宽原则。以此修整槽边，最后清理槽底土方。槽底修理铲平后进行质量检查验收。
开挖基槽土方，在场地有条件堆放时，应留足回填好土；多余土方应一次运走，避免二次搬运。
季节性施工：
土方开挖普通不适当在雨期进行，如必要在雨期开挖时，开挖工作面不适当过大，应逐段、逐片分期完毕。
雨期施工在开挖地沟，应注意边坡稳定。必要时可恰当放缓边坡坡度或设立支撑并对坡面进行保护。同步应在坑外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时解决。
四、质量原则
1、土方开挖前应检查定位放线、排水和减少地下水位系统，合理安排土方运送车行走路线及弃土场。
2、施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、减少地下水位系统，并随时观测周边环境变化。
3、暂时性挖方边坡值应符合下表规定：
土类别
边坡值（高:宽）
砂土（不涉及细砂、粉砂）
1:2.5~1:1.50

普通性粘土
硬
1:0.75~1:1.00
硬、塑
1:1.00~1:1.25
软
1:0.50~1:1.00
碎石类土
充填坚硬、硬塑粘性土
1:0.50~1:1.00
充填砂土
1:1.00~1:1.50
注：1、设计有规定期，应符合设计原则。
2、如采用降水或其她加固办法，可不受本表限制，但应计算复核。
3、开挖深度，对软土不应超过4m，对硬土不应超过8m。
4、土方开挖工程质量检查原则应符合下表规定：
项
序
项目
容许偏差或容许值
检查办法
桩基基坑基槽
挖方场地平整
管沟
地（路）面基层
检查办法
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度（由设计中心线向两边量）
+20
-50
+300
-100
+500
-150
+100
-
经纬仪、用钢直尺量
3
边坡
设计规定
观测或用坡度检查
普通项目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计规定
观测或土样分析
注：地（路）面基层偏差只合用于直接在挖填方上做地（路）面基层。

五、成品保护
挖运土方时应注意保护定位原则桩、轴线引桩、原则水准点，并定期复测检查定位桩和水准基点与否完好
土方开挖时，应防止临近已有建筑物或构筑物、道路、管线发生下沉和变形。必要时与设计单位或建设单位协商采用防护办法，并在施工中进行沉降或位移观测。
施工如发既有文物或古墓等，应妥善保护，并应及时报请本地关于部门解决后方可继续施工。如发既有测量用永久性标桩或地质、地震部门设立长期观测点等，应加以保护。在敷设有地上或地下管线、电缆地段进行土方施工时，应事先获得关于管理部门书面批准，施工中应采用办法，以防止损坏管线，导致严重事故。
挖土时应对边坡支护构造做好保护，以防碰撞损坏。

六、应注意质量问题
1、防止基底超挖：开挖地沟不得超过基底标高，如个别地方超挖时，其解决办法应获得设计单位批准，不得擅自解决。
2、基底保护：基槽开挖后应尽量减少对基土扰动。如果基本不能及时施工时，可在基底标高以上预留300mm地层不挖，待做基本时再挖。
3、合理安排施工顺序：土方开挖顺序、办法必要与设计工况相一致，并遵循“开槽先撑，先撑后挖，分层开挖，禁止超挖”原则，宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。
4、防止施工机械下沉：施工时必要理解土质和地下水位状况。推土机、铲土机普通需要在地下水位0.50m以上推铲土；挖土机普通需要在地下水位0.8m如下挖土，以防机械自身下沉。
5、控制开挖尺寸，防止边坡过陡：基槽底部开挖宽度和坡度，除应考虑构造尺寸规定外，应依照施工需要增长工作面宽度，如排水设施、支撑构造等所需
6、在地下水位如下挖土，必要有相应施工方案：对于地质资料反映在粉细砂、粉土、中粗砂等土层工程项目，必要有截水、降水等有效防止流砂办法，制定有效降排水方案。
7、防止地下设施受损：使用机械挖掘，在开工前应核查公用地下设施（管线、电缆等）位置。不容许挖掘机在还要保存地下设施附近作业。剩余地段，由工人挖掘来完毕。
8、挖掘机在挖比较深基槽、地沟时，机身离边口应不少于3m，并用坚木垫实机身，方可进行作业。堆土离边口不得少于1m，但也不能抛到工区通道上或其她作业区域。也可用薄板或低矮建筑物把挖掘土石围起，以防进入邻区。
9、施工机械进入施工现场合通过道路、桥梁和卸车设备等，应事先做好检查和必要加宽、加固工作。
10、在雨期开挖基坑，应距坑边1m远处挖截水沟或筑挡水堤，防止雨水灌入淹泡基坑或冲刷边坡，导致边坡失稳塌方。
11、雨期施工时，基槽、坑底应预留0.3m土层，在打混凝土垫层前再挖至设计标高。

七、环境、职业健康安全管理办法
1、施工现场土方应集中堆放，用密目网满覆盖或采用固化等办法，避免大风天气导致扬尘。
2、施工垃圾、生活垃圾应定期清理，以免污染环境。
3、在施工中，发现不明物体或工程，应及时停止作业，待弄清状况，采用必要办法后，才干继续施工。
4、基坑开挖时，两人操作间距应不不大于3m，不得对头挖土；挖土面积较大时，每人工作面不应不大于6m2。挖土应由上而下，分层分段按顺序进行，禁止先挖坡脚或逆坡挖土，或采用底部掏空塌土办法挖土。
5、基坑开挖深度超过2m时，必要在边沿设两道护身栏杆，夜间加设红色标志。人员上下基坑 应设坡道或爬梯。
6、基坑开挖时，如发现边坡裂缝或不断掉土块时，施工人员应及时撤离操作地点，并应及时分析因素，采用有效办法解决。
7、在雨期开挖基坑时，应距坑 边1m远处挖截水沟或筑挡堤，防止雨水灌入淹泡基坑或冲刷边坡，导致边坡失稳塌方。当基坑底部位于地下水位如下时，基坑开挖应采用减少地下水位办法。雨期在深坑内操作应先检查土方边坡支护办法。
8、开挖工程应设立挡板，以防土块掉落伤人。有时，还得设立警告标志、监管人员或信号人员。夜间施工，在工作区还应设信号灯以保证作业安全。

林州建总建筑工程有限公司

施工负责人：

6月10日
