公园关键技术专项方案.doc

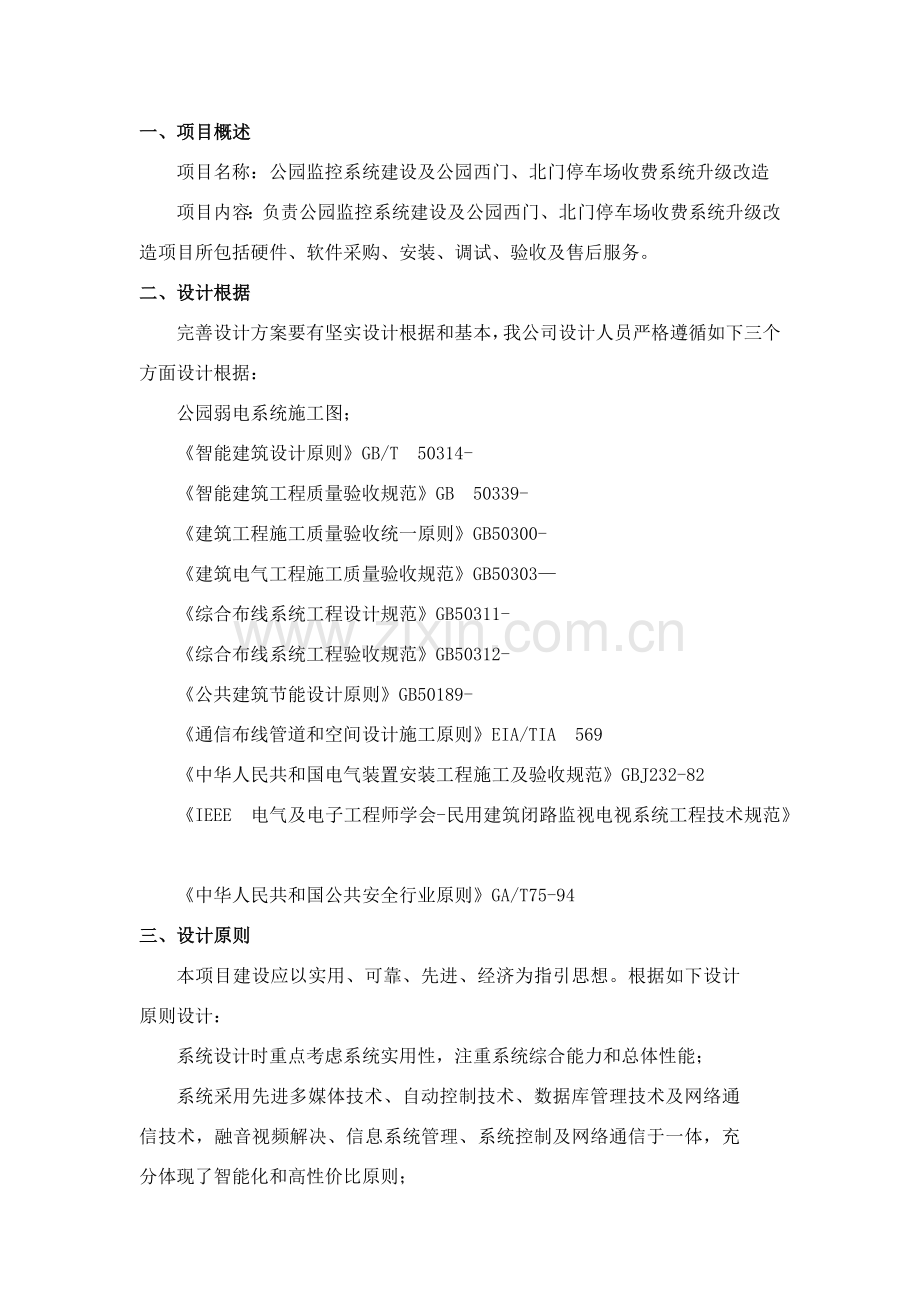

一、项目概述项目名称：公园监控系统建设及公园西门、北门停车场收费系统升级改造项目内容：负责公园监控系统建设及公园西门、北门停车场收费系统升级改造项目所包括硬件、软件采购、安装、调试、验收及售后服务。二、设计根据完善设计方案要有坚实设计根据和基本，我公司设计人员严格遵循如下三个方面设计根据：公园弱电系统施工图；智能建筑设计原则GB/T50314-智能建筑工程质量验收规范GB50339-建筑工程施工质量验收统一原则GB50300-建筑电气工程施工质量验收规范GB50303综合布线系统工程设计规范GB50311-综合布线系统工程验收规范GB50312-公共建筑节能设计原则GB50189-通信布线管道和空间设计施工原则EIA/TIA569中华人民共和国电气装置安装工程施工及验收规范GBJ232-82IEEE电气及电子工程师学会-民用建筑闭路监视电视系统工程技术规范中华人民共和国公共安全行业原则GA/T75-94三、设计原则本项目建设应以实用、可靠、先进、经济为指引思想。根据如下设计原则设计：系统设计时重点考虑系统实用性，注重系统综合能力和总体性能；系统采用先进多媒体技术、自动控制技术、数据库管理技术及网络通信技术，融音视频解决、信息系统管理、系统控制及网络通信于一体，充分体现了智能化和高性价比原则；系统采用性能可靠，技术成熟、功能完善、体系先进分布式构造，系统配备灵活、操作以便、布局合理、满足长时间稳定工作规定；系统具备良好原则性、开放性、集成性、安全性、可扩充性及可维护性，可依照需要以便地进行网络逐级汇接，增减各类前端设备等；系统使用视频编解码原则采用符合大规模网络传播需要、先进通用国际原则；系统所用软件、硬件、人机界面、通信合同和通信接口等遵循当前最新国际原则、国标、工业或行业原则；四、监控系统视频安防监控系统是保证公园重要安全设施，系统重要用于对监控区域内人流进行宏观监控防范，它可以通过监控图像及时掌握监控区域状况。该系统前端监控点位遍及公园各个重要位置，值班人员可在管理中心进行全面监控，全面保证了安全控制。如发生意外事故，值勤人员将在第一时间会作出反映，向上级报告及采用相应办法进行急救。视频安防监控系统另一种长处是减少了意外事故中人员伤亡，在紧急救济过程中，急救人员可以精确、及时到场治疗和防护。为了能掌握重点部位全面监控图像，摄像机监控范畴布置必要合理，尽量减少监控死角，便于对公园重点区域状况进行全范畴监视，同步系统还具备网络传播功能，可随时将视频信号传播到内部网络甚至广域INTERNET 网络。1.系统技术指标监视水平辨别率： B级 600线 C级 800线图像延时： 300ms信噪比： 不低于50dB最大亮度鉴别级别 10级2. 系统构成监控系统分为前端摄像采集、中介传播、终端显示存储控制管理设备等。2.1前端设备构成前端设备重要涉及各种摄像机、镜头、护罩、支架以及各种配套辅材（如立杆、防雷、电源等）。2.2中介设备构成中介设备重要涉及互换机、光纤熔接设备、光电转换设备、设备箱或者机柜、网线、光缆、电源线等。由于所有数据都通过网络进行传播，网络视频监控系统相比模仿系统具备更多优势：节约大量布线费用、施工调试以便、高清画面、集中存储、传播距离不受限制、远程集中化管理等等。2.3终端设备构成 终端设备重要涉及存储设备如NVR、CVR存储服务器、IPSAN等，显示设备如监视器、拼接屏等，上墙设备如解码服务器、解码器等，管理设备如管理服务器、热备服务器等，转发设备如：流媒体转发服务器等，客户端等其她设备。2.4系统原理前端摄像机捕获到图像，经网络线传播至接入层互换机，再由先后端光纤收发器或者带光模块互换机通过光电转换，传播至安防控制中心核心互换机。机房中存储设备对图像信号进行存储，解码设备配合显示设备进行上墙显示，管理设备进行管理，客户端设备进行集中浏览监控等。3.总体设计3.1前端摄像某些摄像机是图像摄取核心设备，它重要功能是将监视区域现场场景转换成图像信息并以视频信号形式传送出去。由此可见摄像机是整个系统信号源，它与镜头配合使用在电视监控系统中显得非常重要。 3.1.1摄像机选取 信息需求由于本项目设立监控点重要分布在公园活动区域及管理中心等重要场合，从系统防范需求分析，前端均选用彩色摄像机。 应用环境 应用环境涉及其特殊气候环境、安装环境、照度环境等而进行相应选取，如对于设备安装规定相对较高电梯轿厢、通道内应选用隐蔽性好、美观半球摄像机，而在照度较低走廊通道上选取彩色半球摄像机；电梯采用自带光圈镜头彩色半球机。 摄像机照度参数直接影响摄像机在不同环境照度下可见能力。监视目的最低环境照度至少应高于摄像机最低照度10倍，普通选取还要高于这个规定。详细选取可参照下表： 照度与选取摄像机关系（普通工程应用参照）监视目的照度对摄像机最低照度规定（在F/1.4状况下）50lx1lx 50100lx3lx 100lx100lx 依照公安部安全技术防范提供照度表为系统配备参照根据。 照度与明暗举例功能规定综合各个区域监控点功能需求，对监控点设备配备进行合理化选取，涉及摄像机规格/参数选取、与否需配备云台、与否需配备变焦镜头、与否需逆光补偿、现场安装条件及安装方式等各项规定。镜头选取 依照摄像机监控范畴和景深变化，选取不同镜头。摄取景物镜头视角最为重要。视角随镜头焦距及摄像机图像大小而变化。依照招标文献和监控现场条件，依照下列公式计算后对摄像机镜头进行如下配备： （覆盖景物焦距用下列公式计算（选取比计算成果略小焦距）： 计算公式：f=vxD/V f=hxD/H f:镜头焦距 V:景物垂直尺寸 H：景物横向尺寸 D：镜头至景物距离 v：图像垂直系数（见下表） h：图像横向系数（见下表）3.2中间传播某些网络监控系统中介传播介质必定是网络，设立原则基本是综合布线系统， 系统架构有一定相似处：工作区水平区管理间垂直子系统设备间监控系统IPC网线互换机等光缆核心互换机等综合布线系统模块等网线配线架等光缆配线架等但依照监控系统特点也存在一定差别，由于接入每个管理间IPC数量普通不是诸多，不像综合布线也许有几十上百个，因此监控工程中，网线进入管理间后普通都直接接进接入层互换机，而不是进入网络配线架后，再通过网络跳线进入接入层互换机，架构进行了一定简化，固然有条件原则化更好。传播设备传播设备设计是整个项目重中之重，她将直接影响到画面流畅度、延时等，因此各级互换机以及光电转化设备选取是需要注重。此项目中互换机采用千兆，而光电转换设备也采用千兆。电源某些本方案采用集中电源供应方式进行设计，前端监控设备、中心系统管理设备均由管理中心UPS不间断电源统一供电。3.3终端设计终端设备重要包括存储、显示、控制、管理等设备。网络硬盘录像机 该设备提供了顾客对视频图像存储需求，在应用中，视频存储系统提供应顾客所有视频图像存储及顾客录像高速查询。顾客可手动或自动将重要点视频图像存储于视频存储系统中。五、停车管理系统5.1项目概述公园规划设计3进3出停车场管理系统。当前公园停车场管理方式还是使用人工，难以有效地控制车辆进出。公园当前停车场管理重要存在如下几种问题： 管理方式：外来车辆较多。但车位紧张，这就使得寻常车辆管理工作较为复杂、混乱，且效率低下。使用人工管理，效率低下。依照公园现场基本状况和使用规定，整个停车场进出车辆采用车牌辨认作为停车场进出模式，车辆通过辨认车牌进出车场。采用车牌辨认，重要存在如下几点便利：l 无卡、无票，省去卡片、纸票等介质费用；l 省去业主进出场停车刷卡，迅速通行防止车辆拥堵；l 停车场采用车牌辨认模式，有助于提高整个停车场档次l 引进车场收费系统，使得停车场管理有序5.2解决方案及思路 (一)车辆出入管理方案1、管理流程1.1、车辆入场固定车辆进场状况一（正常进场）：车辆临近停车场入口，车牌辨认系统自动辨认车辆车牌号码，若辨认成功，与系统登记固定车牌号码匹对，匹对成功，控制机发出“欢迎光临”语音。系统生成入场记录，以备查验。司机驾车入场，车辆通过道闸后，道闸自动关闭。状况二（固定车过期）：车辆临近停车场入口，车牌辨认系统自动辨认车辆车牌号码，若识别成功，与系统登记固定车牌号码匹对，匹对成功，若未及时给固定车延期，控制机会浮现相应提示信息：欢迎光临等，系统自动将其做为暂时车辆计费放行。系统生成入场记录，以备查验。司机驾车入场，车辆通过道闸后，道闸自动关闭。状况三（无牌等异常车进出）：车辆属于无牌车、车牌号码被遮挡、跟车较近导致遮挡辨认角度、车牌辨认设备故障等状况，无法正常进行车牌辨认，系统将车辆入场时间，入场位置，出场照片等信息存储至异常库，等待分析。控制机发出“欢迎光临”语音。系统生成入场记录，以备查验。司机驾车入场，车辆通过道闸后，道闸自动关闭。角度、车牌辨认设备故障等状况，无法正常进行车牌辨认，系统将车辆入场时间，入场位置，出场照片等信息存储至异常库，等待分析。控制机发出“欢迎光临”语音。系统生成入场记录，以备查验。司机驾车入场，车辆通过道闸后，道闸自动关闭。暂时车辆进场：状况一（正常进场）：车辆临近停车场入口，车牌辨认系统自动辨认车辆车牌号码，若辨认成功，控制机发出“欢迎光临”语音。系统生成入场记录，以备查验。司机驾车入场，车辆通过道闸后，道闸自动关闭。状况二（无牌等异常车进出）：车辆属于无牌车、车牌号码被遮挡、跟车较近导致遮挡辨认角度、车牌辨认设备故障等状况，无法正常进行车牌辨认，系统将车辆入场时间，入场位置，出场照片等信息存储至异常库，等待分析。控制机发出“欢迎光临”语音。系统生成入场记录，以备查验。司机驾车入场，车辆通过道闸后，道闸自动关闭。1.2、车辆出场固定车出场：固定车辆驶到停车场出口，车辆压地感线圈，触发车牌辨认器抓拍图像并辨认车牌号码，系统记录车牌号码、出场抓拍图像、出场时间等信息，显示屏语音提示有关信息（如车牌号码、一路平安、固定车辆剩余日期、延期等）并启动闸杆，车辆出场，车过后，闸杆自动落下，车辆通行离开停车场。当固定车辆出场时，若无法正常辨认车牌，可以由工作人员人工操作核对放行。暂时车辆出场（出口收费模式）暂时车辆驶到停车场出口，车辆压地感线圈，触发车牌辨认器抓拍图像并辨认车牌号码，系统记录车牌号码、出场抓拍图像、出场时间等信息，控制机语音提示有关信息（如车牌号码、缴费信息等）。系统读取中心数据查看此车辆何时进场，在出口岗亭缴费后，系统自动启动闸杆，车辆出场，车过后闸杆自动落下，车辆通行离开停车场。若暂时车辆车牌号码辨认有误时，需要人工操作，如依照模糊车牌号码、入场时间等信息查找到该车辆入场图像等信息，确认已完毕缴费后，自动启动挡车器车辆出场，车过后闸杆自动落下，车辆通行离开停车场。2、系统概述捷顺高清车牌辨认停车场管理系统（简称“速通版II 型”）重要是通过智能高清车牌识别一体机对车辆图像或者视频序列进行分析，得到每一辆车唯一“车牌号码”，并以“车牌号码”作为车辆进出唯一凭证，对进出车辆进行辨认、验证、计费缴费、放行停车场管理系统。（出入口辨认一体机）该停车场系统可应用在以“严进宽出”作为管理思路场合，通过纯车牌辨认，辨认到车牌及时自动放行，可大幅度提高了车辆进出场便捷性和顺畅度，使出口通行率得到大大提高。该车牌自动辨认系统采用高速芯片作为辨认算法运营硬件平台，与老式车牌辨认系统不同，设备无需计算机即可实现车牌图像采集、辨认和测速，具备辨认性能高、环境适应性强、安装维护简朴等特点。该车牌自动辨认整个系统在硬件上集成了图像采集模块、数字信号解决器、存储器、通信模块、温控模块、单片机等解决设备，在软件上集成了车牌定位、车牌字符切分、车牌字符辨认、光学畸变校正、速度误差非线性校正、视频测速等高速算法。整体方案采用视频流抓拍方式，无需其她信号触发，非常合用于规定使用顺畅停车场。3、工作原理通过对图像采集和解决，从不同角度持续多幅图像中自动对比提取车牌图像，自动分割字符，进而对字符进行辨认，其硬件基本普通涉及触发设备(监测车辆与否进入视野)、摄像设备、照明设备、图像采集设备、辨认车牌号码解决机(如：计算机)等，其软件核心涉及车牌定位算法、车牌字符分割算法和光学字符辨认算法等。一种完整牌照辨认系统应涉及车辆检测、图像采集、牌照辨认等几某些。当车辆检测某些检测到车辆到达时触发图像采集单元，采集当前视频图像。牌照辨认单元对图像进行解决，定位出牌照位置，再将牌照中字符分割出来进行辨认，然后构成牌照号码输出，详细如下图所示：（车牌辨认原理5、产品配备本方案不但实现了纯车牌辨认进出功能，此外制定出了所有突发状况下解决方案。而且对于后期拓展，做到了全面准备预案。保障客户在使用捷顺品牌产品时，不但可以满足自身使用需求，并且通过新技术提高顾客满意度，更重要协助客户预制后期各种拓展需求。依照系统规定，系统设计为4 进4 出，设计一台服务器管理电脑，做数据存储及管理中心作用。设计4 台前端工作站电脑，做管控前端设备使用，设备清单及报价详见报价单。6、功能简介、硬件设备系统性能参数内置控制机参数迅速道闸8、技术阐明、车牌捕获率及辨认率车牌捕获率99%，车牌辨认率98%，现场需满足如下条件：车道宽度3.5 米，车辆转弯半径5 米。对于T 型路口或3.5 米车道6 米车道，需额外增长1 路或多路摄像机进行辅助识别。安装减速带，防止车辆尾随。、车型辨认及收费解决对于某些“无牌车”、“跟车”或“车牌受损”等因素导致无法辨认车牌号车辆，系统会通过压地感抓拍照片归入“待选”名单，该类车辆出口收费有两种方式供操作：方式一：由管理员在系统内统一设立该类车按一种数额收费（例如：最低原则）。方式二：由操作员通过车型、颜色、品牌等特性并结合“待选”名单记录作对比，选取相应记录作为入场记录，通过软件进行计费。、工作模式速通版停车场属于在线模式，暂不支持摄像机、电脑、控制机等脱机。、收费显示通过 LED 中文电子显示屏（暂时车辆显示车牌、收费金额；固定车辆显示车牌、有效期），以便管理员及车主理解有关信息。、语音提示系统具备人性化语音提示功能，可提示收费金额、有效期等有关信息。、月卡到期提示月卡即将到期（时间可设立），在车主进出停车场时，信息屏自动显示车牌号码、剩余有效时间，提示车主及时办理延期缴费。、分级分权管理不同级别操作员相应不同管理功能。、实时监控图像对比辨认图像清晰，可供有权限人员随时查阅。图像总存储量依照硬盘容量大小而定，至少可保证留有15 天以上。、顾客管理功能具备对顾客基本信息新增、修改、删除、查询等功能。、收费原则设立软件可依照不同步段、不同顾客收费原则分别计费。如：免费停车顾客，车辆可设立为不限时免费停车等。11、各种缴费功能系统支持微信、支付宝、手机APP、自助缴费、中央收费等各种收费方式。12、车辆防砸功能智能道闸运营过程通过电流感应、电感线圈检测，精确判断闸杆下方与否有车，有效保障车辆安全。13、报表功能系统可自动记录“收费明细报表、进出车辆明细报表、每日收费记录报表、每日出入口流量记录报表、日/月/季流量记录报表、按停车时间记录停车数”等报表。14、异常开闸稽查管理功能当遇到特殊状况时，操作员通过软件进行开闸或通过三联按钮手动开闸，系统均可自动保存该次开闸记录（含开闸时间、当班操作员、现场抓拍图像等信息），同步也可录入开闸因素，以便管理人员进行稽核，规范收费员行为，减少资金流失。
