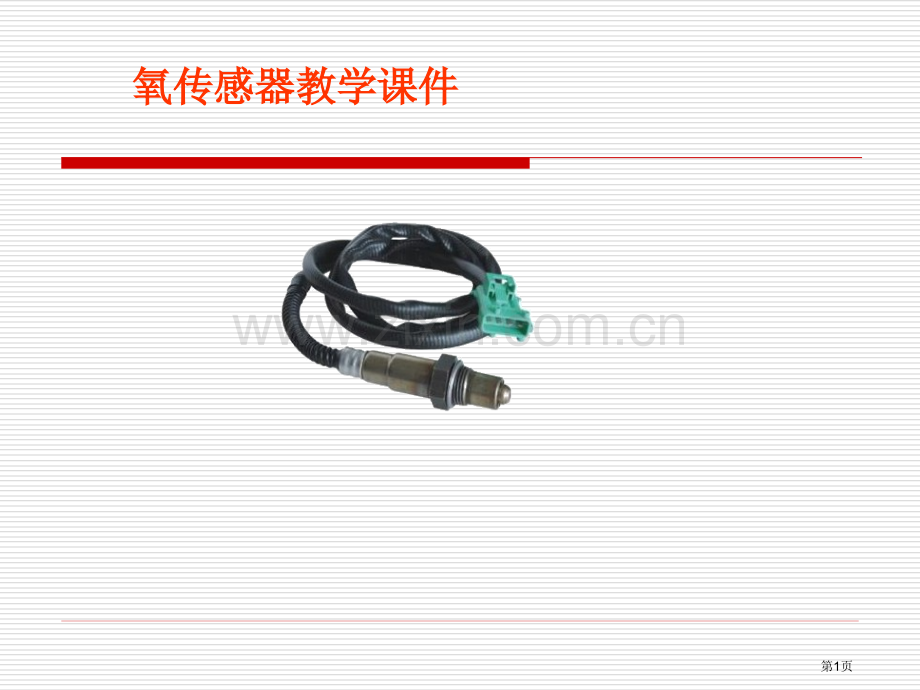

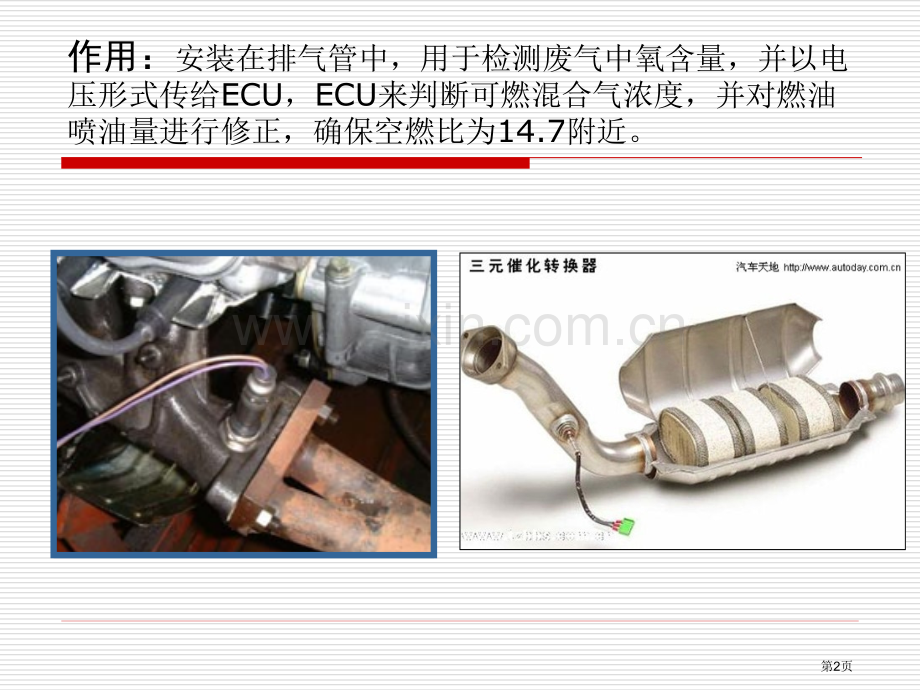

氧传感器教学课件氧传感器教学课件第1页作用：安装在排气管中，用于检测废气中氧含量，并以电压形式传给ECU，ECU来判断可燃混合气浓度，并对燃油喷油量进行修正，确保空燃比为14.7附近。第2页氧传感器相关资讯氧传感器通常安装在_内,有车在_前后各安装一个氧传感器。排气歧管三元催化器氧传感器在汽车中最正确氧传感器在汽车中最正确“工作位置工作位置”第3页氧传感器结构分类：氧化锆式、氧化钛式第4页共同来认识下氧传感器庐山真面目大众捷达氧传感器大众捷达氧传感器丰田卡罗拉氧感器 大众帕萨特氧传感器大众帕萨特氧传感器日产马自达6氧感器第5页氧传感器基本原理：形成微电池：锆管内表面锆管外表面大气（正极）废气（负极）两级间电势差就是氧传感器输出信号电压。信号电压高低取于外表面废气残余氧浓度第6页氧传感器输出特征曲线第7页理论知识需要联络实际才能转化知识和工作能力，下面我们来学习接线图和插座形状、插头端子及各名称。a：加热线圈检测测端子1和2之间电阻，室温时为15；温度升高，电阻值上升第8页理论知识需要联络实际才能转化知识和工作能力，下面我们来学习接线图和插座形状、插头端子及各名称。运转发动机，用直流电压档测带线束传感器，加热线圈端子1电压应为12v，端子2电压为0v，不然检验传感器到ECU线路是否有断路或短路。b:信号电压检测点火开关打开，用2V电压档测插头3和4之间电压应为45050mv。点火开关关闭，连接上插接器，动态检测端子3和4之间应为0.20.8v。第9页c.示波器检测用示波器观察到氧传感器信号电压波形能够反应出发动机机械部分，燃油供给系统以及发动机PCM系统运行情况，而且，全部汽车氧传感器信号电压波形基本是一样，判断方法也相同氧传感器信号波形参数标准序号测量参数允许范围1最高信号电压（左侧波形）850mv2最低信号电压（75175mv3混合气从浓到稀最大允许响应时间（波形中间部分）100ms（波形中在300600mv之间下降段应该是上下垂直）理论知识需要联络实际才能转化知识和工作能力，下面我们来学习接线图和插座形状、插头端子及各名称。第10页学以致用，小试身手故障描述任务载体：一辆东风雪铁龙爱丽舍轿车出现下面故障现象：怠速不稳、排气管冒黑烟且排污超标，故障灯亮。小组讨论制订计划：小组讨论制订计划：任务实施任务实施决议决议1、故障诊疗前，需要进行哪些前期设备检验？、故障诊疗前，需要进行哪些前期设备检验？2、发动机有哪些故障症状？故障指示灯情况？、发动机有哪些故障症状？故障指示灯情况？3、选取哪些工具进行故障诊疗，检测先后次序？、选取哪些工具进行故障诊疗，检测先后次序？4、出现不一样故障点？怎样进行排除？、出现不一样故障点？怎样进行排除？5、故障排除后怎样进行验证？、故障排除后怎样进行验证？第11页实车练习技能升华自我评价考评项目小组互评备注劳动纪律实际操作任务实施第12页感激各位评委，欢迎指正，谢谢！感激各位评委，欢迎指正，谢谢！第13页
