多媒体会议系统处理方案

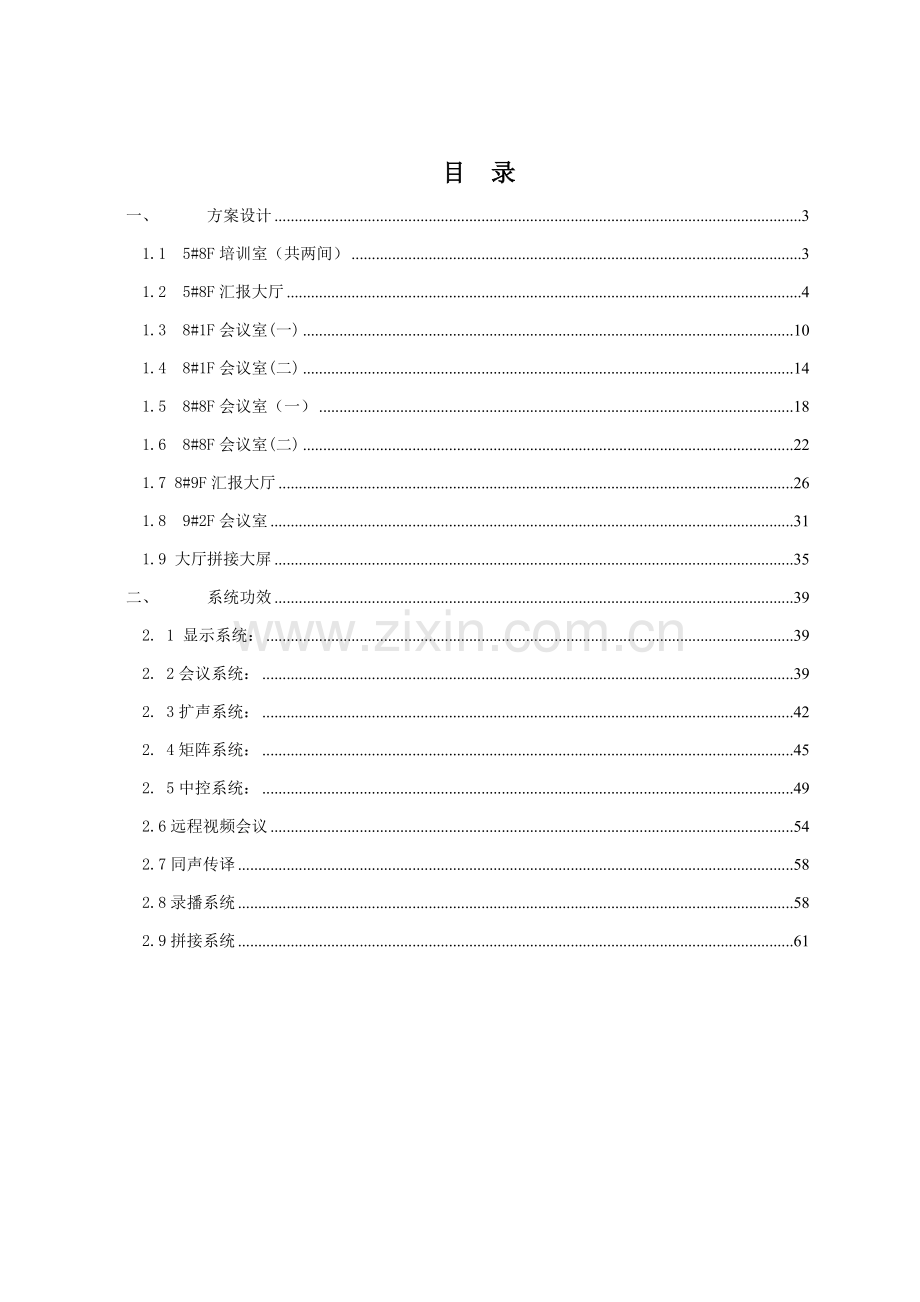

目 录
一、 方案设计 3
1.1 5#8F培训室（共两间） 3
1.2 5#8F汇报大厅 4
1.3 8#1F会议室(一) 10
1.4 8#1F会议室(二) 14
1.5 8#8F会议室（一） 18
1.6 8#8F会议室(二) 22
1.7 8#9F汇报大厅 26
1.8 9#2F会议室 31
1.9 大厅拼接大屏 35
二、 系统功效 39
2. 1 显示系统： 39
2. 2会议系统： 39
2. 3扩声系统： 42
2. 4矩阵系统： 45
2. 5中控系统： 49
2.6远程视频会议 54
2.7同声传译 58
2.8录播系统 58
2.9拼接系统 61

一、 方案设计
1.1 5#8F培训室（共两间）
培训室配置情况以下：
（1） 关键用途：交流会议，培训
（2） 功效：多媒体显示系统，音频扩声系统，音频处理。
平面布局以下：

培训室效果图：

1、显示系统：
依据会场实际使用环境设计一套投影显示系统，关键用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者笔记本电脑，同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 投影幕1套（120寸、在会场中央壁挂安装）；
② 投影机1台（5000流明、会议室天花顶板吊装）；
③ 电动吊架1副（配合投影机吊装天花顶板）；
④ 多媒体插座1个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计6只100W全频音箱（由3台2*200W功放驱动）音箱安装2侧墙上。
② 现场声压级达成国家一级标准，满足现场会议扩声使用需求
③ 功放功率严格安装音箱功率1.5备配置
④ 12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑤ 设无线话筒T-521UH一套和有线话筒1只，用于会议主持、用移动讲话等；
⑥ 设置有DVD播放器一台用于常规音视频播放
1.2 5#8F汇报大厅
汇报厅配置情况以下：
（1） 关键用途：交流会议，培训，信息公布，远程会议。
（2） 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，同声传译，远程视频会议等。
平面布局以下：

汇报厅效果图：

1、显示系统：
一个完整大屏幕系统能够由四个子系统组成：信号源、采集盒、拼接盒、显示系统和视频处理服务器（以下图一）。最基础大屏幕显系统必需包含显示系统和信号源。而信号处理、控制系统则能够依据信号源数量和系统所需功效综合考虑进行配置。
① 拼接屏部分设计：
本系统是一套3x4 55寸LED超窄边液晶拼接显示系统，大屏原装进口工业级液晶面板，极窄边框设计，拼接缝隙更小（拼接缝隙≤4.0mm），智能无限拼接。独特征能，采取新一代数字引擎、自动消残影、智能温控、智能背光灯区域调整。LED背光源，更环境保护节能，对视频图像画面处理更清楚、景深层次更强。

② 信号处理部分设计：
采取优异IP网络分布式云架构设计，并采取第三代视频拼接处理器技术，信号输入部分采取信号采集盒; 高清采集盒采取业内最顶尖嵌入式视频编解码处理器，使用高性能H.264 high profile编解码算法，能够实现双路不一样分辨率视频自适应采集和视频编码，视频支持最大分辨率达成1920 *1080，能够经过组播或单播方法向拼接盒发送视频数据，含有一路DVI和一路VGA视频采集接口。此次拼接系统采集盒设计12个；

信号输出设备采取拼接盒，拼接盒能够采取行业内最顶尖嵌入式视频编解码处理器，能够实现多路不一样分辨率视频解码并显示，视频支持最大分辨率达成1920 *1080，支持多个分辨率显示器（LCD、LED、DLP），每一个视频拼接盒采取两路DVI接口，此次拼接系统拼接盒设计12个；

③ 服务器部分设计：
控制系统部分采取视频处理服务器，DCS服务器以通用x86架构为硬件基础，应用磁盘阵列RAID技术，极大提升系统稳定性和安全性，能够7x二十四小时不间断运行。内嵌DCS服务器软件，采取B/S架构，无需安装任何软件，经过浏览器即可便捷控制拼接单元。
2、数字会议系统：
会议室设计数字会议系统，会议系统采取现在中国著名ITC品牌数字会议论系统，系统采取手拉手方法连接，讲话单元采取便携式手拉手安装，外形美观，安装灵活，使用很方便，而且布线量很少，不影响整体装修布局。依据会议室布局和需求会议室单间设计以下：
① 数字会议主机1台（系统关键，控制、管理单元）；
② 主席单元1台（含有优先强切权限，桌面式放置安装）；
③ 代表单元8台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线20米1根（用于单元和机房主机连接）；
⑥ 会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音500W+全频400W组合音箱，音箱安装在舞台会场2侧。
② 设计6只400W辅助音箱（由3台2*700W功放驱动）音箱安装在会场2侧墙上。
③ 设计2只400W返听音箱（由1台2*700W功放驱动），音箱安装在主席台口。
④ 现场声压级达成国家一级标准，满足现场会议扩声使用需求
⑤ 功放功率严格安装音箱功率1.5备配置
⑥ 24路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑦ 设无线话筒T-521UH2套，用于会议主持、用移动讲话等；
⑧ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不一样演示场所需求，通常会含有多个不一样音视频信号源和显示终端。
信号源：
① 搞清摄像机3台（需3路SDI接口）
② 9个带高清多媒体信息盒（需9路HDMI信号接口）
③ 高清DVD（共需1路HDMI信号接口）
④ 视频会议预留（2路HDMI信号接口）
显示设备：
① 拼接屏，（占DVI信号12路，输出）
② 视频会议预留（2路DVI信号接口）
因依据以上输入信号源、 和显示设备，配置了一台32进32出混插矩，最为信号切换关键设备，具体置以下：

（1） 8路SDI输入板卡1块；
（2） 8路HDMI输入板卡2块；
（3） 8路HDMI输出板卡1块；
（4） 8路DVI输出板卡2块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制界面，令使用者能方便地掌握整个空间环境各设备状态及功效，此次会议设计：
① 一台网络中控主机TS-9100D，
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板；
④ 1台音量控制器
⑤ 一台电源管理器，
⑥ 一套软件（软件由厂家结合实际需求现场编程），和其它配套辅件等。
6、视频会议系统：
伴随IP通信技术高速发展，承载网络质量逐步优化，视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向，结合齐全配套周围产品，提供完美一站式系统处理方案。
1) 主会场：共设计了1台高清视频会议多点控制单元（MCU），1台高清视频会议通讯终端；
2) 分会场：共设计了1台高清视频会议通讯终端；
终端接口：

7、同声传译系统：
ITC品牌同传设备采取红外信号进行传输，红外无线同声传译设备，能够确保在任何类型会场中进行无线发射和接收。利用红外发射机可将多种语言传送到会议各部位，用带有耳机个人红外接收机收听。接收信号强，干扰小，音质清楚。无线同传设备，轻松实现多语种会议代表无障碍交流，沟通。同声传译系统由同传中央控制器、红外发射主机、红外发射板、译员机、同传翻译间、同传耳机（代表接收单元）等组成，经过同传设备能够确保演讲者在演讲同时，内容被同声传译员翻译成指定目口号言，并经过另外声道（频道）传送给和会代表。和会代表可随意选择自己能听懂语言频道，ITC品牌同传设备音频高保真效果一直是业内口碑很好，著名度最高产品。
大型会议室同传设备依据大型会议室使用需求和使用环境，遵照：“功效强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升降性强”等设计标准进行设计。
① 会议室设计了1台16通道中央控制器，可最多支持16种语言同时翻译；
② 另外依据使用环境和会议室座位部署情况，会议室设置了6块红外辐射面板，每块红外辐射面板覆盖面积约XXX平方米；（红外辐射面板采取75欧同轴线相连）
③ 依据大型会议室使用类型，我们设置了6台双人翻译台，可同时支持6种翻译语言同时翻译；（翻译台经过网线和同传主机手拉手相连）
④ 会议室共设置263个接收单元，每个接收单元可调整16个通道，和每个通道音量大小；
8、录播系统：
此次会议室方案包含召开视频会议，开会内容需要录制存放，设计一套高清录播系统是会议室必不可少组成部分，高清录播系统，讲讲话人员图像和声音进行同时录制存放，方便其它会场人员进行网络直播和在线点播。
1) 此次会议室设计全自动高清录播一体机1台；
2) 此次会议室设计把寸触摸控制屏1台
3) 录播主机采取了全嵌入式硬件设计， B/S架构设计；
4) 全高清1080P录制；
5) 在线直播、点播用户可达200个；
6) 支持多个录制模式；
1.3 8#1F会议室(一)
会议室配置情况以下：
1) 关键用途：交流会议，培训，信息公布，远程会议。
2) 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，远程视频会议等。
平面布局以下：

会议室效果图：

1、显示系统：
依据会场实际使用环境设计一套投影显示系统，关键用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者笔记本电脑，同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套（80英寸、在会场中央壁挂安装）；
② 多媒体插座10个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采取现在中国著名ITC品牌数字会议论系统，系统采取手拉手方法连接，讲话单元采取便携式手拉手安装，外形美观，安装灵活，使用很方便，而且布线量很少，不影响整体装修布局。依据会议室布局和需求会议室单间设计以下：
① 数字会议主机1台（系统关键，控制、管理单元）；
② 主席单元1台（含有优先强切权限，桌面式放置安装）；
③ 代表单元21台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线5米1根（用于单元和机房主机连接）；
⑥ 会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准，满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥ 设无线话筒T-521UH 1套，用于会议主持、用移动讲话等；
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不一样演示场所需求，通常会含有多个不一样音视频信号源和显示终端。
信号源：
① 搞清摄像机3台（需3路SDI接口）
② 10个带高清多媒体信息盒（需10路HDMI信号接口）
③ 高清DVD（共需1路HDMI信号接口）
④ 视频会议预留（2路HDMI信号接口）
显示设备：
① 电视机（占DVI信号1路，输出）
② 视频会议预留（2路DVI信号接口）
因依据以上输入信号源、 和显示设备，配置了一台16进16出混插矩，最为信号切换关键设备，具体置以下：

（1） 4路SDI输入板卡1块；
（2） 4路HDMI输入板卡3块；
（3） 4路HDMI输出板卡1块；
（4） 4路DVI输出板卡1块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制界面，令使用者能方便地掌握整个空间环境各设备状态及功效，此次会议设计：
① 一台网络中控主机TS-9100D，
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板；
④ 1台音量控制器
⑤ 一台电源管理器，
⑥ 一套软件（软件由厂家结合实际需求现场编程），和其它配套辅件等。
6、视频会议系统：
伴随IP通信技术高速发展，承载网络质量逐步优化，视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向，结合齐全配套周围产品，提供完美一站式系统处理方案。
（1） 分会场：共设计了1台高清视频会议通讯终端；
终端接口：

7、录播系统：
此次会议室方案包含召开视频会议，开会内容需要录制存放，设计一套高清录播系统是会议室必不可少组成部分，高清录播系统，讲讲话人员图像和声音进行同时录制存放，方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台；
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计， B/S架构设计；
（4） 全高清1080P录制；
（5） 在线直播、点播用户可达200个；
（6） 支持多个录制模式；

1.4 8#1F会议室(二)
会议室配置情况以下：
1) 关键用途：交流会议，培训，信息公布，远程会议。
2) 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，远程视频会议等。
平面布局以下：

会议室效果图：

1、显示系统：
依据会场实际使用环境设计一套投影显示系统，关键用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者笔记本电脑，同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套（80英寸、在会场中央壁挂安装）；
② 多媒体插座7个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采取现在中国著名ITC品牌数字会议论系统，系统采取手拉手方法连接，讲话单元采取便携式手拉手安装，外形美观，安装灵活，使用很方便，而且布线量很少，不影响整体装修布局。依据会议室布局和需求会议室单间设计以下：
① 数字会议主机1台（系统关键，控制、管理单元）；
② 主席单元1台（含有优先强切权限，桌面式放置安装）；
③ 代表单元21台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线5米1根（用于单元和机房主机连接）；
⑥ 会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准，满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥ 设无线话筒T-521UH 1套，用于会议主持、用移动讲话等；
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不一样演示场所需求，通常会含有多个不一样音视频信号源和显示终端。
信号源：
① 搞清摄像机3台（需3路SDI接口）
② 10个带高清多媒体信息盒（需10路HDMI信号接口）
③ 高清DVD（共需1路HDMI信号接口）
④ 视频会议预留（2路HDMI信号接口）
显示设备：
① 电视机（占DVI信号1路，输出）
② 视频会议预留（2路DVI信号接口）
因依据以上输入信号源、 和显示设备，配置了一台16进16出混插矩，最为信号切换关键设备，具体置以下：

（1） 4路SDI输入板卡1块；
（2） 4路HDMI输入板卡3块；
（3） 4路HDMI输出板卡1块；
（4） 4路DVI输出板卡1块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制界面，令使用者能方便地掌握整个空间环境各设备状态及功效，此次会议设计：
① 一台网络中控主机TS-9100D，
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板；
④ 1台音量控制器
⑤ 一台电源管理器，
⑥ 一套软件（软件由厂家结合实际需求现场编程），和其它配套辅件等。
6、视频会议系统：
伴随IP通信技术高速发展，承载网络质量逐步优化，视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向，结合齐全配套周围产品，提供完美一站式系统处理方案。
（1） 分会场：共设计了1台高清视频会议通讯终端；
终端接口：

7、录播系统：
此次会议室方案包含召开视频会议，开会内容需要录制存放，设计一套高清录播系统是会议室必不可少组成部分，高清录播系统，讲讲话人员图像和声音进行同时录制存放，方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台；
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计， B/S架构设计；
（4） 全高清1080P录制；
（5） 在线直播、点播用户可达200个；
（6） 支持多个录制模式；

1.5 8#8F会议室（一）
会议室配置情况以下：
1) 关键用途：交流会议，培训，信息公布，远程会议。
2) 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，远程视频会议等。
平面布局以下：

会议室效果图：

1、显示系统：
依据会场实际使用环境设计一套投影显示系统，关键用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者笔记本电脑，同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套（80英寸、在会场中央壁挂安装）；
② 多媒体插座7个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采取现在中国著名ITC品牌数字会议论系统，系统采取手拉手方法连接，讲话单元采取便携式手拉手安装，外形美观，安装灵活，使用很方便，而且布线量很少，不影响整体装修布局。依据会议室布局和需求会议室单间设计以下：
① 数字会议主机1台（系统关键，控制、管理单元）；
② 主席单元1台（含有优先强切权限，桌面式放置安装）；
③ 代表单元13台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线5米1根（用于单元和机房主机连接）；
⑥ 会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准，满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥ 设无线话筒T-521UH 1套，用于会议主持、用移动讲话等；
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不一样演示场所需求，通常会含有多个不一样音视频信号源和显示终端。
信号源：
① 搞清摄像机1台（需3路SDI接口）
② 8个带高清多媒体信息盒（需8路HDMI信号接口）
③ 高清DVD（共需1路HDMI信号接口）
④ 视频会议预留（2路HDMI信号接口）
显示设备：
① 电视机（占DVI信号1路，输出）
② 视频会议预留（2路DVI信号接口）
因依据以上输入信号源、 和显示设备，配置了一台16进16出混插矩，最为信号切换关键设备，具体置以下：

（1） 4路SDI输入板卡1块；
（2） 4路HDMI输入板卡3块；
（3） 4路HDMI输出板卡1块；
（4） 4路DVI输出板卡1块。
5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制界面，令使用者能方便地掌握整个空间环境各设备状态及功效，此次会议设计：
① 一台网络中控主机TS-9100D，
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板；
④ 1台音量控制器
⑤ 一台电源管理器，
⑥ 一套软件（软件由厂家结合实际需求现场编程），和其它配套辅件等。
6、视频会议系统：
伴随IP通信技术高速发展，承载网络质量逐步优化，视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向，结合齐全配套周围产品，提供完美一站式系统处理方案。
（1） 分会场：共设计了1台高清视频会议通讯终端；
终端接口：

7、录播系统：
此次会议室方案包含召开视频会议，开会内容需要录制存放，设计一套高清录播系统是会议室必不可少组成部分，高清录播系统，讲讲话人员图像和声音进行同时录制存放，方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台；
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计， B/S架构设计；
（4） 全高清1080P录制；
（5） 在线直播、点播用户可达200个；
（6） 支持多个录制模式；

1.6 8#8F会议室(二)
会议室配置情况以下：
1) 关键用途：交流会议，培训，信息公布，远程会议。
2) 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，远程视频会议等。
平面布局以下：

会议室效果图：

1、显示系统：
依据会场实际使用环境设计一套投影显示系统，关键用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者笔记本电脑，同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套（80英寸、在会场中央壁挂安装）；
② 多媒体插座8个（含HDMI、网口、音频、电源接口，桌面嵌入式安装）。
2、数字会议系统：
会议室设计数字会议系统，会议系统采取现在中国著名ITC品牌数字会议论系统，系统采取手拉手方法连接，讲话单元采取便携式手拉手安装，外形美观，安装灵活，使用很方便，而且布线量很少，不影响整体装修布局。依据会议室布局和需求会议室单间设计以下：
① 数字会议主机1台（系统关键，控制、管理单元）；
② 主席单元1台（含有优先强切权限，桌面式放置安装）；
③ 代表单元21台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线5米1根（用于单元和机房主机连接）；
⑥ 会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱（由1台2*200W功放驱动），音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱（由1台2*200W功放驱动）音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准，满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑥ 设无线话筒T-521UH 1套，用于会议主持、用移动讲话等；
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不一样演示场所需求，通常会含有多个不一样音视频信号源和显示终端。
信号源：
① 搞清摄像机3台（需3路SDI接口）
② 8个带高清多媒体信息盒（需8路HDMI信号接口）
③ 高清DVD（共需1路HDMI信号接口）
④ 视频会议预留（2路HDMI信号接口）
显示设备：
① 电视机（占DVI信号1路，输出）
② 视频会议预留（2路DVI信号接口）
③ 液晶升降器18台
因依据以上输入信号源、 和显示设备，配置了一台16进16出混插矩，最为信号切换关键设备，具体置以下：

（1） 4路SDI输入板卡1块；
（2） 4路HDMI输入板卡3块；
（3） 4路HDMI输出板卡1块；
（4） 4路DVI输出板卡1块。

（5） 4路分量视频信号输出板卡1块。

5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制界面，令使用者能方便地掌握整个空间环境各设备状态及功效，此次会议设计：
⑦ 一台网络中控主机TS-9100D，
⑧ 一台画中画无线触摸屏,
⑨ 1台8键墙上控制面板；
⑩ 1台音量控制器
⑪ 一台电源管理器，
⑫ 一套软件（软件由厂家结合实际需求现场编程），和其它配套辅件等。

6、视频会议系统：
伴随IP通信技术高速发展，承载网络质量逐步优化，视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向，结合齐全配套周围产品，提供完美一站式系统处理方案。
（1） 分会场：共设计了1台高清视频会议通讯终端；
终端接口：

7、录播系统：
此次会议室方案包含召开视频会议，开会内容需要录制存放，设计一套高清录播系统是会议室必不可少组成部分，高清录播系统，讲讲话人员图像和声音进行同时录制存放，方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台；
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计， B/S架构设计；
（4） 全高清1080P录制；
（5） 在线直播、点播用户可达200个；
（6） 支持多个录制模式；

1.7 8#9F汇报大厅
汇报厅配置情况以下：
1) 关键用途：交流会议，培训，信息公布，远程会议。
2) 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，同声传译，远程视频会议等。
平面布局以下：

汇报厅效果图：

1、显示系统：
一个完整大屏幕系统能够由四个子系统组成：信号源、采集盒、拼接盒、显示系统和视频处理服务器（以下图一）。最基础大屏幕显系统必需包含显示系统和信号源。而信号处理、控制系统则能够依据信号源数量和系统所需功效综合考虑进行配置。
① 拼接屏部分设计：
本系统是一套3x4 55寸LED超窄边液晶拼接显示系统，大屏原装进口工业级液晶面板，极窄边框设计，拼接缝隙更小（拼接缝隙≤4.0mm），智能无限拼接。独特征能，采取新一代数字引擎、自动消残影、智能温控、智能背光灯区域调整。LED背光源，更环境保护节能，对视频图像画面处理更清楚、景深层次更强。

② 信号处理部分设计：
采取优异IP网络分布式云架构设计，并采取第三代视频拼接处理器技术，信号输入部分采取信号采集盒; 高清采集盒采取业内最顶尖嵌入式视频编解码处理器，使用高性能H.264 high profile编解码算法，能够实现双路不一样分辨率视频自适应采集和视频编码，视频支持最大分辨率达成1920 *1080，能够经过组播或单播方法向拼接盒发送视频数据，含有一路DVI和一路VGA视频采集接口。此次拼接系统采集盒设计12个；

信号输出设备采取拼接盒，拼接盒能够采取行业内最顶尖嵌入式视频编解码处理器，能够实现多路不一样分辨率视频解码并显示，视频支持最大分辨率达成1920 *1080，支持多个分辨率显示器（LCD、LED、DLP），每一个视频拼接盒采取两路DVI接口，此次拼接系统拼接盒设计12个；

③ 服务器部分设计：
控制系统部分采取视频处理服务器，DCS服务器以通用x86架构为硬件基础，应用磁盘阵列RAID技术，极大提升系统稳定性和安全性，能够7x二十四小时不间断运行。内嵌DCS服务器软件，采取B/S架构，无需安装任何软件，经过浏览器即可便捷控制拼接单元。
2、数字会议系统：
会议室设计数字会议系统，会议系统采取现在中国著名ITC品牌数字会议论系统，系统采取手拉手方法连接，讲话单元采取便携式手拉手安装，外形美观，安装灵活，使用很方便，而且布线量很少，不影响整体装修布局。依据会议室布局和需求会议室单间设计以下：
① 数字会议主机1台（系统关键，控制、管理单元）；
② 主席单元1台（含有优先强切权限，桌面式放置安装）；
③ 代表单元8台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线20米1根（用于单元和机房主机连接）；
⑥ 会议地插1个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音500W+全频400W组合音箱，音箱安装在舞台会场2侧。
② 设计6只400W辅助音箱（由3台2*700W功放驱动）音箱安装在会场2侧墙上。
③ 设计2只400W返听音箱（由1台2*700W功放驱动），音箱安装在主席台口。
④ 现场声压级达成国家一级标准，满足现场会议扩声使用需求
⑤ 功放功率严格安装音箱功率1.5备配置
⑥ 24路2编组调音台、音频处理器各一台（给音频提供接口，处理音色效果）。
⑦ 设无线话筒T-521UH2套，用于会议主持、用移动讲话等；
⑧ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统：
在现代多媒体会议室，为了满足不一样演示场所需求，通常会含有多个不一样音视频信号源和显示终端。
信号源：
① 搞清摄像机3台（需3路SDI接口）
② 9个带高清多媒体信息盒（需9路HDMI信号接口）
③ 高清DVD（共需1路HDMI信号接口）
④ 视频会议预留（2路HDMI信号接口）
显示设备：
① 拼接屏，（占DVI信号12路，输出）
② 视频会议预留（2路DVI信号接口）
因依据以上输入信号源、 和显示设备，配置了一台32进32出混插矩，最为信号切换关键设备，具体置以下：

（1） 8路SDI输入板卡1块；
（2） 8路HDMI输入板卡2块；
（3） 8路HDMI输出板卡1块；
（4） 8路DVI输出板卡2块。
（5） 8路DVI输入板卡1块；

5、中控系统：
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制界面，令使用者能方便地掌握整个空间环境各设备状态及功效，此次会议设计：
① 一台网络中控主机TS-9100D，
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板；
④ 1台音量控制器
⑤ 一台电源管理器，
⑥ 一套软件（软件由厂家结合实际需求现场编程），和其它配套辅件等。
6、视频会议系统：
伴随IP通信技术高速发展，承载网络质量逐步优化，视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向，结合齐全配套周围产品，提供完美一站式系统处理方案。
1) 分会场：共设计了1台高清视频会议通讯终端；
终端接口：

7、同声传译系统：
ITC品牌同传设备采取红外信号进行传输，红外无线同声传译设备，能够确保在任何类型会场中进行无线发射和接收。利用红外发射机可将多种语言传送到会议各部位，用带有耳机个人红外接收机收听。接收信号强，干扰小，音质清楚。无线同传设备，轻松实现多语种会议代表无障碍交流，沟通。同声传译系统由同传中央控制器、红外发射主机、红外发射板、译员机、同传翻译间、同传耳机（代表接收单元）等组成，经过同传设备能够确保演讲者在演讲同时，内容被同声传译员翻译成指定目口号言，并经过另外声道（频道）传送给和会代表。和会代表可随意选择自己能听懂语言频道，ITC品牌同传设备音频高保真效果一直是业内口碑很好，著名度最高产品。
大型会议室同传设备依据大型会议室使用需求和使用环境，遵照：“功效强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升降性强”等设计标准进行设计。
① 会议室设计了1台16通道中央控制器，可最多支持16种语言同时翻译；
② 另外依据使用环境和会议室座位部署情况，会议室设置了6块红外辐射面板，每块红外辐射面板覆盖面积约XXX平方米；（红外辐射面板采取75欧同轴线相连）
③ 依据大型会议室使用类型，我们设置了6台双人翻译台，可同时支持6种翻译语言同时翻译；（翻译台经过网线和同传主机手拉手相连）
④ 会议室共设置221个接收单元，每个接收单元可调整16个通道，和每个通道音量大小；
8、录播系统：
此次会议室方案包含召开视频会议，开会内容需要录制存放，设计一套高清录播系统是会议室必不可少组成部分，高清录播系统，讲讲话人员图像和声音进行同时录制存放，方便其它会场人员进行网络直播和在线点播。
1) 此次会议室设计全自动高清录播一体机1台；
2) 此次会议室设计把寸触摸控制屏1台
3) 录播主机采取了全嵌入式硬件设计， B/S架构设计；
4) 全高清1080P录制；
5) 在线直播、点播用户可达200个；
6) 支持多个录制模式；

1.8 9#2F会议室
会议室配置情况以下：
1) 关键用途：交流会议，培训，信息公布，远程会议。
2) 功效：多媒体显示系统，音频扩声系统，全数字讨论系统，音频处理、矩阵切换、中央控制，远程视频会议等。
平面布局以下：

会议室效果图：

1、显示系统：
依据会场实际使用环境设计一套投影显示系统，关键用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者笔
