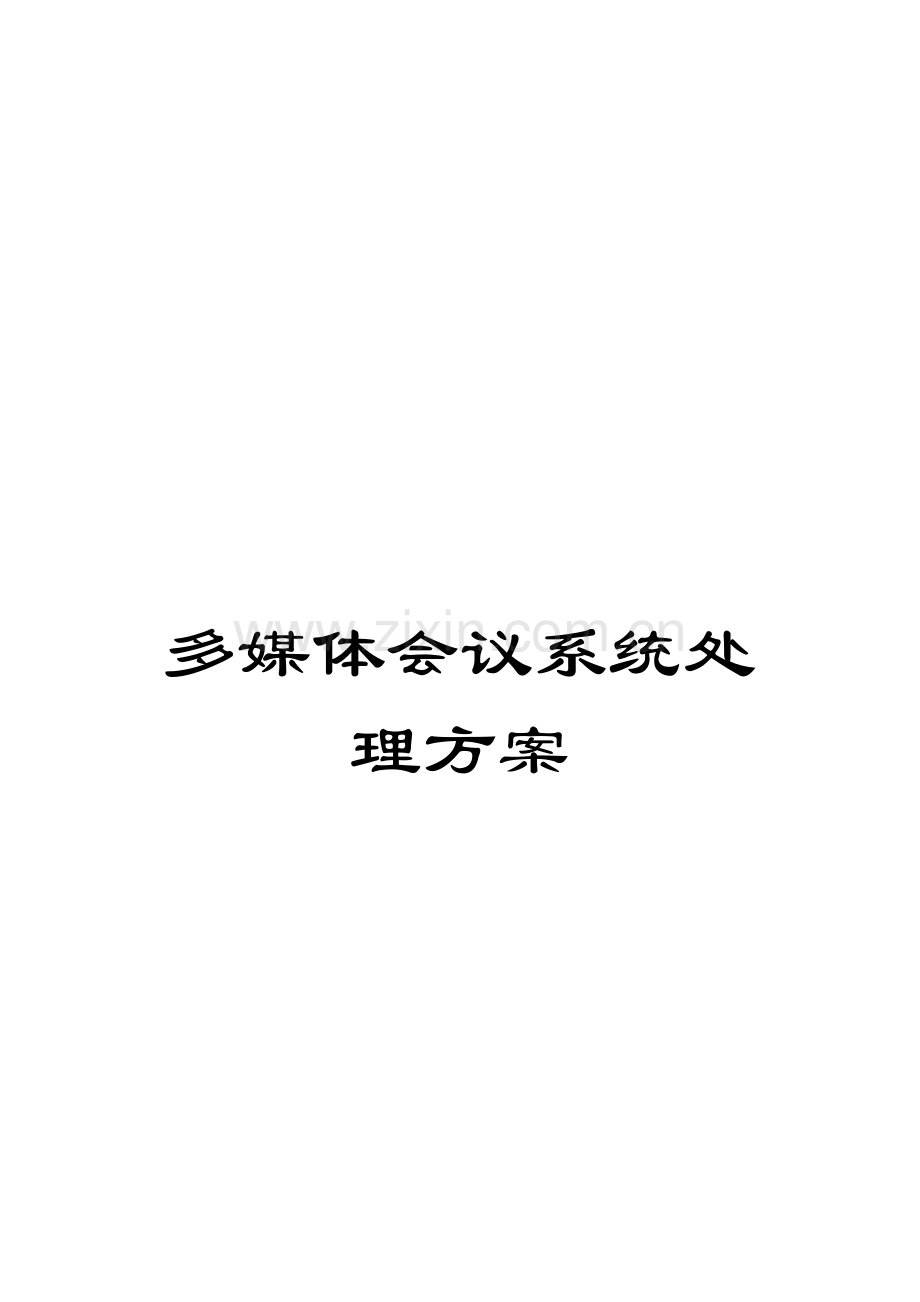

多媒体会议系统处理方案

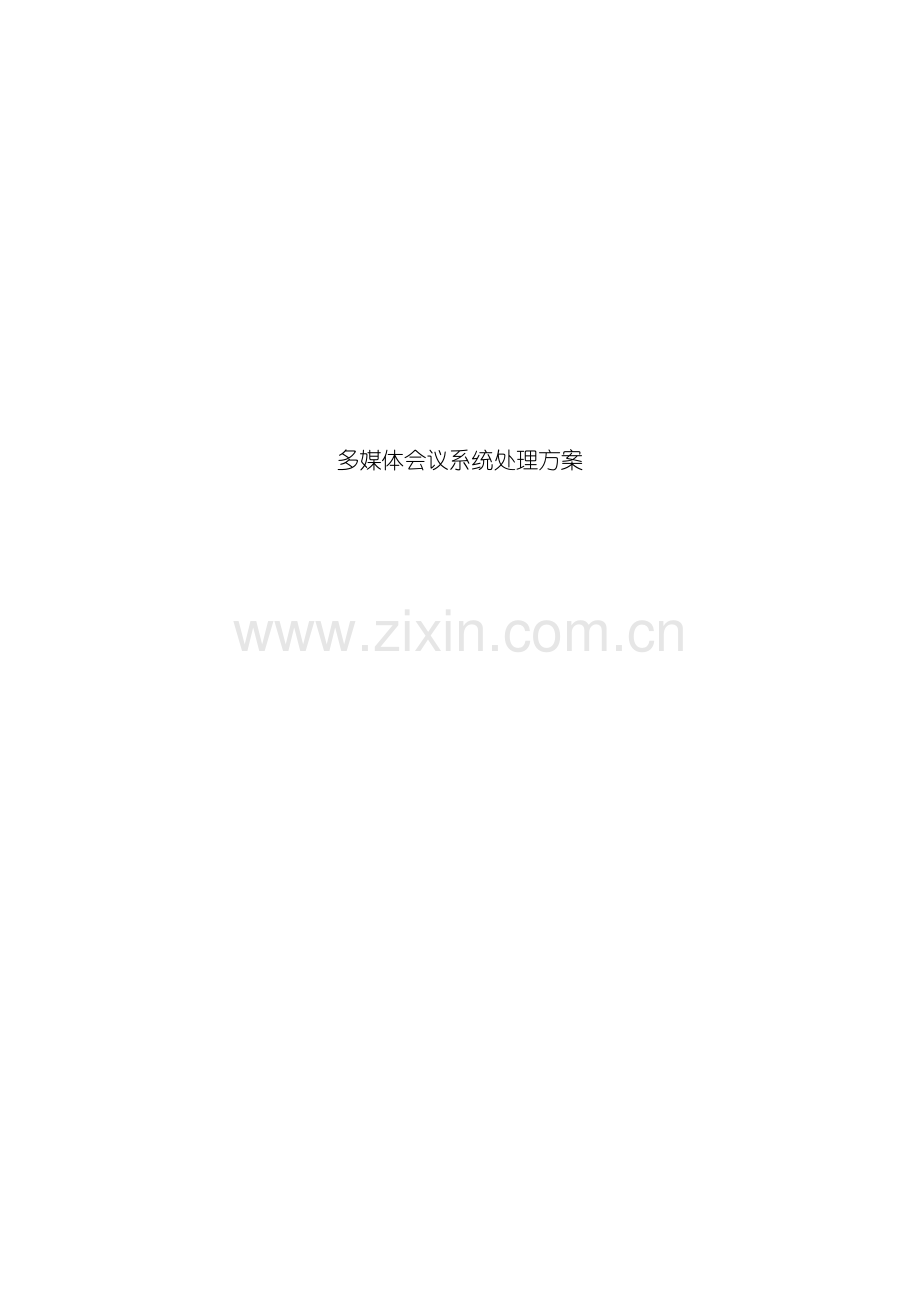

多媒体会议系统处理方案

目 录
一、 方案设计 3
1.1 5#8F培训室(共两间) 3
1.2 5#8F汇报大厅 4
1.3 8#1F会议室(一) 10
1.4 8#1F会议室(二) 14
1.5 8#8F会议室(一) 18
1.6 8#8F会议室(二) 22
1.7 8#9F汇报大厅 26
1.8 9#2F会议室 31
1.9 大厅拼接大屏 35
二、 系统功效 39
2. 1 显示系统: 39
2. 2会议系统: 39
2. 3扩声系统: 42
2. 4矩阵系统: 45
2. 5中控系统: 49
2.6远程视频会议 54
2.7同声传译 58
2.8录播系统 58
2.9拼接系统 61

一、 方案设计
1.1 5#8F培训室(共两间)
培训室配置情况以下:
（1） 关键用途:交流会议,培训
（2） 功效:多媒体显示系统,音频扩声系统,音频处理。
平面布局以下:

培训室效果图:

1、显示系统:
依据会场实际使用环境设计一套投影显示系统,关键用于显示会议室文字、图片、视频画面信号等,视频接口可随时接入演讲者笔记本电脑,同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 投影幕1套(120寸、在会场中央壁挂安装);
② 投影机1台(5000流明、会议室天花顶板吊装);
③ 电动吊架1副(配合投影机吊装天花顶板);
④ 多媒体插座1个(含HDMI、网口、音频、电源接口,桌面嵌入式安装)。
2、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计6只100W全频音箱(由3台2*200W功放驱动)音箱安装2侧墙上。
② 现场声压级达成国家一级标准,满足现场会议扩声使用需求
③ 功放功率严格安装音箱功率1.5备配置
④ 12路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑤ 设无线话筒T-521UH一套和有线话筒1只,用于会议主持、用移动讲话等;
⑥ 设置有DVD播放器一台用于常规音视频播放
1.2 5#8F汇报大厅
汇报厅配置情况以下:
（1） 关键用途:交流会议,培训,信息公布,远程会议。
（2） 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,同声传译,远程视频会议等。
平面布局以下:

汇报厅效果图:

1、显示系统:
一个完整大屏幕系统能够由四个子系统组成:信号源、采集盒、拼接盒、显示系统和视频处理服务器(以下图一)。最基础大屏幕显系统必需包含显示系统和信号源。而信号处理、控制系统则能够依据信号源数量和系统所需功效综合考虑进行配置。
① 拼接屏部分设计:
本系统是一套3x4 55寸LED超窄边液晶拼接显示系统,大屏原装进口工业级液晶面板,极窄边框设计,拼接缝隙更小(拼接缝隙≤4.0mm),智能无限拼接。独特征能,采取新一代数字引擎、自动消残影、智能温控、智能背光灯区域调整。LED背光源,更环境保护节能,对视频图像画面处理更清楚、景深层次更强。

② 信号处理部分设计:
采取优异IP网络分布式云架构设计,并采取第三代视频拼接处理器技术,信号输入部分采取信号采集盒; 高清采集盒采取业内最顶尖嵌入式视频编解码处理器,使用高性能H.264 high profile编解码算法,能够实现双路不一样分辨率视频自适应采集和视频编码,视频支持最大分辨率达成1920 *1080,能够经过组播或单播方法向拼接盒发送视频数据,含有一路DVI和一路VGA视频采集接口。此次拼接系统采集盒设计12个;

信号输出设备采取拼接盒,拼接盒能够采取行业内最顶尖嵌入式视频编解码处理器,能够实现多路不一样分辨率视频解码并显示,视频支持最大分辨率达成1920 *1080,支持多个分辨率显示器(LCD、LED、DLP),每一个视频拼接盒采取两路DVI接口,此次拼接系统拼接盒设计12个;

③ 服务器部分设计:
控制系统部分采取视频处理服务器,DCS服务器以通用x86架构为硬件基础,应用磁盘阵列RAID技术,极大提升系统稳定性和安全性,能够7x二十四小时不间断运行。内嵌DCS服务器软件,采取B/S架构,无需安装任何软件,经过浏览器即可便捷控制拼接单元。
2、数字会议系统:
会议室设计数字会议系统,会议系统采取目前中国著名ITC品牌数字会议论系统,系统采取手拉手方法连接,讲话单元采取便携式手拉手安装,外形美观,安装灵活,使用很方便,而且布线量很少,不影响整体装修布局。依据会议室布局和需求会议室单间设计以下:
① 数字会议主机1台(系统关键,控制、管理单元);
② 主席单元1台(含有优先强切权限,桌面式放置安装);
③ 代表单元8台(桌面式放置安装);
④ 数字会议音频处理器1台(提升音质效果。增强拾音距离);
⑤ 会议延长线20米1根(用于单元和机房主机连接);
⑥ 会议地插1个(会议室地面嵌入安装)。
3、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音500W+全频400W组合音箱,音箱安装在舞台会场2侧。
② 设计6只400W辅助音箱(由3台2*700W功放驱动)音箱安装在会场2侧墙上。
③ 设计2只400W返听音箱(由1台2*700W功放驱动),音箱安装在主席台口。
④ 现场声压级达成国家一级标准,满足现场会议扩声使用需求
⑤ 功放功率严格安装音箱功率1.5备配置
⑥ 24路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑦ 设无线话筒T-521UH2套,用于会议主持、用移动讲话等;
⑧ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统:
在现代多媒体会议室,为了满足不一样演示场所需求,通常会含有多个不一样音视频信号源和显示终端。
信号源:
① 搞清摄像机3台(需3路SDI接口)
② 9个带高清多媒体信息盒(需9路HDMI信号接口)
③ 高清DVD(共需1路HDMI信号接口)
④ 视频会议预留(2路HDMI信号接口)
显示设备:
① 拼接屏,(占DVI信号12路,输出)
② 视频会议预留(2路DVI信号接口)
因依据以上输入信号源、 和显示设备,配置了一台32进32出混插矩,最为信号切换关键设备,具体置以下:

（1） 8路SDI输入板卡1块;
（2） 8路HDMI输入板卡2块;
（3） 8路HDMI输出板卡1块;
（4） 8路DVI输出板卡2块。
5、中控系统:
中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接控制界面,令使用者能方便地掌握整个空间环境各设备状态及功效,此次会议设计:
① 一台网络中控主机TS-9100D,
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板;
④ 1台音量控制器
⑤ 一台电源管理器,
⑥ 一套软件(软件由厂家结合实际需求现场编程),和其它配套辅件等。
6、视频会议系统:
伴随IP通信技术高速发展,承载网络质量逐步优化,视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向,结合齐全配套周围产品,提供完美一站式系统处理方案。
1) 主会场:共设计了1台高清视频会议多点控制单元(MCU),1台高清视频会议通讯终端;
2) 分会场:共设计了1台高清视频会议通讯终端;
终端接口:

7、同声传译系统:
ITC品牌同传设备采取红外信号进行传输,红外无线同声传译设备,能够确保在任何类型会场中进行无线发射和接收。利用红外发射机可将多种语言传送到会议各部位,用带有耳机个人红外接收机收听。接收信号强,干扰小,音质清楚。无线同传设备,轻松实现多语种会议代表无障碍交流,沟通。同声传译系统由同传中央控制器、红外发射主机、红外发射板、译员机、同传翻译间、同传耳机(代表接收单元)等组成,经过同传设备能够确保演讲者在演讲同时,内容被同声传译员翻译成指定目口号言,并经过另外声道(频道)传送给和会代表。和会代表可随意选择自己能听懂语言频道,ITC品牌同传设备音频高保真效果一直是业内口碑很好,著名度最高产品。
大型会议室同传设备依据大型会议室使用需求和使用环境,遵照:”功效强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升降性强”等设计标准进行设计。
① 会议室设计了1台16通道中央控制器,可最多支持16种语言同时翻译;
② 另外依据使用环境和会议室座位部署情况,会议室设置了6块红外辐射面板,每块红外辐射面板覆盖面积约XXX平方米;(红外辐射面板采取75欧同轴线相连)
③ 依据大型会议室使用类型,我们设置了6台双人翻译台,可同时支持6种翻译语言同时翻译;(翻译台经过网线和同传主机手拉手相连)
④ 会议室共设置263个接收单元,每个接收单元可调整16个通道,和每个通道音量大小;
8、录播系统:
此次会议室方案包含召开视频会议,开会内容需要录制存放,设计一套高清录播系统是会议室必不可少组成部分,高清录播系统,讲讲话人员图像和声音进行同时录制存放,方便其它会场人员进行网络直播和在线点播。
1) 此次会议室设计全自动高清录播一体机1台;
2) 此次会议室设计把寸触摸控制屏1台
3) 录播主机采取了全嵌入式硬件设计, B/S架构设计;
4) 全高清1080P录制;
5) 在线直播、点播用户可达200个;
6) 支持多个录制模式;
1.3 8#1F会议室(一)
会议室配置情况以下:
1) 关键用途:交流会议,培训,信息公布,远程会议。
2) 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,远程视频会议等。
平面布局以下:

会议室效果图:

1、显示系统:
依据会场实际使用环境设计一套投影显示系统,关键用于显示会议室文字、图片、视频画面信号等,视频接口可随时接入演讲者笔记本电脑,同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套(80英寸、在会场中央壁挂安装);
② 多媒体插座10个(含HDMI、网口、音频、电源接口,桌面嵌入式安装)。
2、数字会议系统:
会议室设计数字会议系统,会议系统采取目前中国著名ITC品牌数字会议论系统,系统采取手拉手方法连接,讲话单元采取便携式手拉手安装,外形美观,安装灵活,使用很方便,而且布线量很少,不影响整体装修布局。依据会议室布局和需求会议室单间设计以下:
① 数字会议主机1台(系统关键,控制、管理单元);
② 主席单元1台(含有优先强切权限,桌面式放置安装);
③ 代表单元21台(桌面式放置安装);
④ 数字会议音频处理器1台(提升音质效果。增强拾音距离);
⑤ 会议延长线5米1根(用于单元和机房主机连接);
⑥ 会议地插1个(会议室地面嵌入安装)。
3、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱(由1台2*200W功放驱动),音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱(由1台2*200W功放驱动)音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准,满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑥ 设无线话筒T-521UH 1套,用于会议主持、用移动讲话等;
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统:
在现代多媒体会议室,为了满足不一样演示场所需求,通常会含有多个不一样音视频信号源和显示终端。
信号源:
① 搞清摄像机3台(需3路SDI接口)
② 10个带高清多媒体信息盒(需10路HDMI信号接口)
③ 高清DVD(共需1路HDMI信号接口)
④ 视频会议预留(2路HDMI信号接口)
显示设备:
① 电视机(占DVI信号1路,输出)
② 视频会议预留(2路DVI信号接口)
因依据以上输入信号源、 和显示设备,配置了一台16进16出混插矩,最为信号切换关键设备,具体置以下:

（1） 4路SDI输入板卡1块;
（2） 4路HDMI输入板卡3块;
（3） 4路HDMI输出板卡1块;
（4） 4路DVI输出板卡1块。
5、中控系统:
中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接控制界面,令使用者能方便地掌握整个空间环境各设备状态及功效,此次会议设计:
① 一台网络中控主机TS-9100D,
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板;
④ 1台音量控制器
⑤ 一台电源管理器,
⑥ 一套软件(软件由厂家结合实际需求现场编程),和其它配套辅件等。
6、视频会议系统:
伴随IP通信技术高速发展,承载网络质量逐步优化,视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向,结合齐全配套周围产品,提供完美一站式系统处理方案。
（1） 分会场:共设计了1台高清视频会议通讯终端;
终端接口:

7、录播系统:
此次会议室方案包含召开视频会议,开会内容需要录制存放,设计一套高清录播系统是会议室必不可少组成部分,高清录播系统,讲讲话人员图像和声音进行同时录制存放,方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台;
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计, B/S架构设计;
（4） 全高清1080P录制;
（5） 在线直播、点播用户可达200个;
（6） 支持多个录制模式;

1.4 8#1F会议室(二)
会议室配置情况以下:
1) 关键用途:交流会议,培训,信息公布,远程会议。
2) 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,远程视频会议等。
平面布局以下:

会议室效果图:

1、显示系统:
依据会场实际使用环境设计一套投影显示系统,关键用于显示会议室文字、图片、视频画面信号等,视频接口可随时接入演讲者笔记本电脑,同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套(80英寸、在会场中央壁挂安装);
② 多媒体插座7个(含HDMI、网口、音频、电源接口,桌面嵌入式安装)。
2、数字会议系统:
会议室设计数字会议系统,会议系统采取目前中国著名ITC品牌数字会议论系统,系统采取手拉手方法连接,讲话单元采取便携式手拉手安装,外形美观,安装灵活,使用很方便,而且布线量很少,不影响整体装修布局。依据会议室布局和需求会议室单间设计以下:
① 数字会议主机1台(系统关键,控制、管理单元);
② 主席单元1台(含有优先强切权限,桌面式放置安装);
③ 代表单元21台(桌面式放置安装);
④ 数字会议音频处理器1台(提升音质效果。增强拾音距离);
⑤ 会议延长线5米1根(用于单元和机房主机连接);
⑥ 会议地插1个(会议室地面嵌入安装)。
3、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱(由1台2*200W功放驱动),音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱(由1台2*200W功放驱动)音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准,满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑥ 设无线话筒T-521UH 1套,用于会议主持、用移动讲话等;
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统:
在现代多媒体会议室,为了满足不一样演示场所需求,通常会含有多个不一样音视频信号源和显示终端。
信号源:
① 搞清摄像机3台(需3路SDI接口)
② 10个带高清多媒体信息盒(需10路HDMI信号接口)
③ 高清DVD(共需1路HDMI信号接口)
④ 视频会议预留(2路HDMI信号接口)
显示设备:
① 电视机(占DVI信号1路,输出)
② 视频会议预留(2路DVI信号接口)
因依据以上输入信号源、 和显示设备,配置了一台16进16出混插矩,最为信号切换关键设备,具体置以下:

（1） 4路SDI输入板卡1块;
（2） 4路HDMI输入板卡3块;
（3） 4路HDMI输出板卡1块;
（4） 4路DVI输出板卡1块。
5、中控系统:
中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接控制界面,令使用者能方便地掌握整个空间环境各设备状态及功效,此次会议设计:
① 一台网络中控主机TS-9100D,
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板;
④ 1台音量控制器
⑤ 一台电源管理器,
⑥ 一套软件(软件由厂家结合实际需求现场编程),和其它配套辅件等。
6、视频会议系统:
伴随IP通信技术高速发展,承载网络质量逐步优化,视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向,结合齐全配套周围产品,提供完美一站式系统处理方案。
（1） 分会场:共设计了1台高清视频会议通讯终端;
终端接口:

7、录播系统:
此次会议室方案包含召开视频会议,开会内容需要录制存放,设计一套高清录播系统是会议室必不可少组成部分,高清录播系统,讲讲话人员图像和声音进行同时录制存放,方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台;
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计, B/S架构设计;
（4） 全高清1080P录制;
（5） 在线直播、点播用户可达200个;
（6） 支持多个录制模式;

1.5 8#8F会议室(一)
会议室配置情况以下:
1) 关键用途:交流会议,培训,信息公布,远程会议。
2) 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,远程视频会议等。
平面布局以下:

会议室效果图:

1、显示系统:
依据会场实际使用环境设计一套投影显示系统,关键用于显示会议室文字、图片、视频画面信号等,视频接口可随时接入演讲者笔记本电脑,同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套(80英寸、在会场中央壁挂安装);
② 多媒体插座7个(含HDMI、网口、音频、电源接口,桌面嵌入式安装)。
2、数字会议系统:
会议室设计数字会议系统,会议系统采取目前中国著名ITC品牌数字会议论系统,系统采取手拉手方法连接,讲话单元采取便携式手拉手安装,外形美观,安装灵活,使用很方便,而且布线量很少,不影响整体装修布局。依据会议室布局和需求会议室单间设计以下:
① 数字会议主机1台(系统关键,控制、管理单元);
② 主席单元1台(含有优先强切权限,桌面式放置安装);
③ 代表单元13台(桌面式放置安装);
④ 数字会议音频处理器1台(提升音质效果。增强拾音距离);
⑤ 会议延长线5米1根(用于单元和机房主机连接);
⑥ 会议地插1个(会议室地面嵌入安装)。
3、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱(由1台2*200W功放驱动),音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱(由1台2*200W功放驱动)音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准,满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑥ 设无线话筒T-521UH 1套,用于会议主持、用移动讲话等;
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统:
在现代多媒体会议室,为了满足不一样演示场所需求,通常会含有多个不一样音视频信号源和显示终端。
信号源:
① 搞清摄像机1台(需3路SDI接口)
② 8个带高清多媒体信息盒(需8路HDMI信号接口)
③ 高清DVD(共需1路HDMI信号接口)
④ 视频会议预留(2路HDMI信号接口)
显示设备:
① 电视机(占DVI信号1路,输出)
② 视频会议预留(2路DVI信号接口)
因依据以上输入信号源、 和显示设备,配置了一台16进16出混插矩,最为信号切换关键设备,具体置以下:

（1） 4路SDI输入板卡1块;
（2） 4路HDMI输入板卡3块;
（3） 4路HDMI输出板卡1块;
（4） 4路DVI输出板卡1块。
5、中控系统:
中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接控制界面,令使用者能方便地掌握整个空间环境各设备状态及功效,此次会议设计:
① 一台网络中控主机TS-9100D,
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板;
④ 1台音量控制器
⑤ 一台电源管理器,
⑥ 一套软件(软件由厂家结合实际需求现场编程),和其它配套辅件等。
6、视频会议系统:
伴随IP通信技术高速发展,承载网络质量逐步优化,视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向,结合齐全配套周围产品,提供完美一站式系统处理方案。
（1） 分会场:共设计了1台高清视频会议通讯终端;
终端接口:

7、录播系统:
此次会议室方案包含召开视频会议,开会内容需要录制存放,设计一套高清录播系统是会议室必不可少组成部分,高清录播系统,讲讲话人员图像和声音进行同时录制存放,方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台;
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计, B/S架构设计;
（4） 全高清1080P录制;
（5） 在线直播、点播用户可达200个;
（6） 支持多个录制模式;

1.6 8#8F会议室(二)
会议室配置情况以下:
1) 关键用途:交流会议,培训,信息公布,远程会议。
2) 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,远程视频会议等。
平面布局以下:

会议室效果图:

1、显示系统:
依据会场实际使用环境设计一套投影显示系统,关键用于显示会议室文字、图片、视频画面信号等,视频接口可随时接入演讲者笔记本电脑,同过在显示设备显示主讲内同。 经过机房DVD机、或PC电脑能够播放常规媒体信息。
① 电视机1套(80英寸、在会场中央壁挂安装);
② 多媒体插座8个(含HDMI、网口、音频、电源接口,桌面嵌入式安装)。
2、数字会议系统:
会议室设计数字会议系统,会议系统采取目前中国著名ITC品牌数字会议论系统,系统采取手拉手方法连接,讲话单元采取便携式手拉手安装,外形美观,安装灵活,使用很方便,而且布线量很少,不影响整体装修布局。依据会议室布局和需求会议室单间设计以下:
① 数字会议主机1台(系统关键,控制、管理单元);
② 主席单元1台(含有优先强切权限,桌面式放置安装);
③ 代表单元21台(桌面式放置安装);
④ 数字会议音频处理器1台(提升音质效果。增强拾音距离);
⑤ 会议延长线5米1根(用于单元和机房主机连接);
⑥ 会议地插1个(会议室地面嵌入安装)。
3、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音100W线性全频音箱(由1台2*200W功放驱动),音箱安装在舞台会场2侧。
② 设计2只100W辅助线性全频音箱(由1台2*200W功放驱动)音箱安装在会场2侧墙上。
③ 现场声压级达成国家一级标准,满足现场会议扩声使用需求
④ 功放功率严格安装音箱功率1.5备配置
⑤ 12路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑥ 设无线话筒T-521UH 1套,用于会议主持、用移动讲话等;
⑦ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统:
在现代多媒体会议室,为了满足不一样演示场所需求,通常会含有多个不一样音视频信号源和显示终端。
信号源:
① 搞清摄像机3台(需3路SDI接口)
② 8个带高清多媒体信息盒(需8路HDMI信号接口)
③ 高清DVD(共需1路HDMI信号接口)
④ 视频会议预留(2路HDMI信号接口)
显示设备:
① 电视机(占DVI信号1路,输出)
② 视频会议预留(2路DVI信号接口)
③ 液晶升降器18台
因依据以上输入信号源、 和显示设备,配置了一台16进16出混插矩,最为信号切换关键设备,具体置以下:

（1） 4路SDI输入板卡1块;
（2） 4路HDMI输入板卡3块;
（3） 4路HDMI输出板卡1块;
（4） 4路DVI输出板卡1块。

（5） 4路分量视频信号输出板卡1块。

5、中控系统:
中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接控制界面,令使用者能方便地掌握整个空间环境各设备状态及功效,此次会议设计:
⑦ 一台网络中控主机TS-9100D,
⑧ 一台画中画无线触摸屏,
⑨ 1台8键墙上控制面板;
⑩ 1台音量控制器
⑪ 一台电源管理器,
⑫ 一套软件(软件由厂家结合实际需求现场编程),和其它配套辅件等。

6、视频会议系统:
伴随IP通信技术高速发展,承载网络质量逐步优化,视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向,结合齐全配套周围产品,提供完美一站式系统处理方案。
（1） 分会场:共设计了1台高清视频会议通讯终端;
终端接口:

7、录播系统:
此次会议室方案包含召开视频会议,开会内容需要录制存放,设计一套高清录播系统是会议室必不可少组成部分,高清录播系统,讲讲话人员图像和声音进行同时录制存放,方便其它会场人员进行网络直播和在线点播。
（1） 此次会议室设计全自动高清录播一体机1台;
（2） 此次会议室设计把寸触摸控制屏1台
（3） 录播主机采取了全嵌入式硬件设计, B/S架构设计;
（4） 全高清1080P录制;
（5） 在线直播、点播用户可达200个;
（6） 支持多个录制模式;

1.7 8#9F汇报大厅
汇报厅配置情况以下:
1) 关键用途:交流会议,培训,信息公布,远程会议。
2) 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,同声传译,远程视频会议等。
平面布局以下:

汇报厅效果图:

1、显示系统:
一个完整大屏幕系统能够由四个子系统组成:信号源、采集盒、拼接盒、显示系统和视频处理服务器(以下图一)。最基础大屏幕显系统必需包含显示系统和信号源。而信号处理、控制系统则能够依据信号源数量和系统所需功效综合考虑进行配置。
① 拼接屏部分设计:
本系统是一套3x4 55寸LED超窄边液晶拼接显示系统,大屏原装进口工业级液晶面板,极窄边框设计,拼接缝隙更小(拼接缝隙≤4.0mm),智能无限拼接。独特征能,采取新一代数字引擎、自动消残影、智能温控、智能背光灯区域调整。LED背光源,更环境保护节能,对视频图像画面处理更清楚、景深层次更强。

② 信号处理部分设计:
采取优异IP网络分布式云架构设计,并采取第三代视频拼接处理器技术,信号输入部分采取信号采集盒; 高清采集盒采取业内最顶尖嵌入式视频编解码处理器,使用高性能H.264 high profile编解码算法,能够实现双路不一样分辨率视频自适应采集和视频编码,视频支持最大分辨率达成1920 *1080,能够经过组播或单播方法向拼接盒发送视频数据,含有一路DVI和一路VGA视频采集接口。此次拼接系统采集盒设计12个;

信号输出设备采取拼接盒,拼接盒能够采取行业内最顶尖嵌入式视频编解码处理器,能够实现多路不一样分辨率视频解码并显示,视频支持最大分辨率达成1920 *1080,支持多个分辨率显示器(LCD、LED、DLP),每一个视频拼接盒采取两路DVI接口,此次拼接系统拼接盒设计12个;

③ 服务器部分设计:
控制系统部分采取视频处理服务器,DCS服务器以通用x86架构为硬件基础,应用磁盘阵列RAID技术,极大提升系统稳定性和安全性,能够7x二十四小时不间断运行。内嵌DCS服务器软件,采取B/S架构,无需安装任何软件,经过浏览器即可便捷控制拼接单元。
2、数字会议系统:
会议室设计数字会议系统,会议系统采取目前中国著名ITC品牌数字会议论系统,系统采取手拉手方法连接,讲话单元采取便携式手拉手安装,外形美观,安装灵活,使用很方便,而且布线量很少,不影响整体装修布局。依据会议室布局和需求会议室单间设计以下:
① 数字会议主机1台(系统关键,控制、管理单元);
② 主席单元1台(含有优先强切权限,桌面式放置安装);
③ 代表单元8台(桌面式放置安装);
④ 数字会议音频处理器1台(提升音质效果。增强拾音距离);
⑤ 会议延长线20米1根(用于单元和机房主机连接);
⑥ 会议地插1个(会议室地面嵌入安装)。
3、专业扩声系统:
参考国家厅堂扩声设计标准一级进行设计,语言扩声系统一级标准要≥98dB,声场不均匀度要做到1kHz和4kHz时测量≤8dB;传声增益在125~4 kHz平均值要≥-8dB。
① 设计2只低音500W+全频400W组合音箱,音箱安装在舞台会场2侧。
② 设计6只400W辅助音箱(由3台2*700W功放驱动)音箱安装在会场2侧墙上。
③ 设计2只400W返听音箱(由1台2*700W功放驱动),音箱安装在主席台口。
④ 现场声压级达成国家一级标准,满足现场会议扩声使用需求
⑤ 功放功率严格安装音箱功率1.5备配置
⑥ 24路2编组调音台、音频处理器各一台(给音频提供接口,处理音色效果)。
⑦ 设无线话筒T-521UH2套,用于会议主持、用移动讲话等;
⑧ 设置有DVD播放器一台用于常规音视频播放
4、信号切换系统:
在现代多媒体会议室,为了满足不一样演示场所需求,通常会含有多个不一样音视频信号源和显示终端。
信号源:
① 搞清摄像机3台(需3路SDI接口)
② 9个带高清多媒体信息盒(需9路HDMI信号接口)
③ 高清DVD(共需1路HDMI信号接口)
④ 视频会议预留(2路HDMI信号接口)
显示设备:
① 拼接屏,(占DVI信号12路,输出)
② 视频会议预留(2路DVI信号接口)
因依据以上输入信号源、 和显示设备,配置了一台32进32出混插矩,最为信号切换关键设备,具体置以下:

（1） 8路SDI输入板卡1块;
（2） 8路HDMI输入板卡2块;
（3） 8路HDMI输出板卡1块;
（4） 8路DVI输出板卡2块。
（5） 8路DVI输入板卡1块;

5、中控系统:
中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接控制界面,令使用者能方便地掌握整个空间环境各设备状态及功效,此次会议设计:
① 一台网络中控主机TS-9100D,
② 一台画中画无线触摸屏,
③ 1台8键墙上控制面板;
④ 1台音量控制器
⑤ 一台电源管理器,
⑥ 一套软件(软件由厂家结合实际需求现场编程),和其它配套辅件等。
6、视频会议系统:
伴随IP通信技术高速发展,承载网络质量逐步优化,视讯系统向视频高清楚、音频高保真方向快速发展。ITC以用户需求为导向,结合齐全配套周围产品,提供完美一站式系统处理方案。
1) 分会场:共设计了1台高清视频会议通讯终端;
终端接口:

7、同声传译系统:
ITC品牌同传设备采取红外信号进行传输,红外无线同声传译设备,能够确保在任何类型会场中进行无线发射和接收。利用红外发射机可将多种语言传送到会议各部位,用带有耳机个人红外接收机收听。接收信号强,干扰小,音质清楚。无线同传设备,轻松实现多语种会议代表无障碍交流,沟通。同声传译系统由同传中央控制器、红外发射主机、红外发射板、译员机、同传翻译间、同传耳机(代表接收单元)等组成,经过同传设备能够确保演讲者在演讲同时,内容被同声传译员翻译成指定目口号言,并经过另外声道(频道)传送给和会代表。和会代表可随意选择自己能听懂语言频道,ITC品牌同传设备音频高保真效果一直是业内口碑很好,著名度最高产品。
大型会议室同传设备依据大型会议室使用需求和使用环境,遵照:”功效强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升降性强”等设计标准进行设计。
① 会议室设计了1台16通道中央控制器,可最多支持16种语言同时翻译;
② 另外依据使用环境和会议室座位部署情况,会议室设置了6块红外辐射面板,每块红外辐射面板覆盖面积约XXX平方米;(红外辐射面板采取75欧同轴线相连)
③ 依据大型会议室使用类型,我们设置了6台双人翻译台,可同时支持6种翻译语言同时翻译;(翻译台经过网线和同传主机手拉手相连)
④ 会议室共设置221个接收单元,每个接收单元可调整16个通道,和每个通道音量大小;
8、录播系统:
此次会议室方案包含召开视频会议,开会内容需要录制存放,设计一套高清录播系统是会议室必不可少组成部分,高清录播系统,讲讲话人员图像和声音进行同时录制存放,方便其它会场人员进行网络直播和在线点播。
1) 此次会议室设计全自动高清录播一体机1台;
2) 此次会议室设计把寸触摸控制屏1台
3) 录播主机采取了全嵌入式硬件设计, B/S架构设计;
4) 全高清1080P录制;
5) 在线直播、点播用户可达200个;
6) 支持多个录制模式;

1.8 9#2F会议室
会议室配置情况以下:
1) 关键用途:交流会议,培训,信息公布,远程会议。
2) 功效:多媒体显示系统,音频扩声系统,全数字讨论系统,音频处理、矩阵切换、中央控制,远程视频会议等。
平面布局以下:

会议室效果图:

1、显示系统:
依据会场实际使用环境设计一套投影显示系统,关键用
