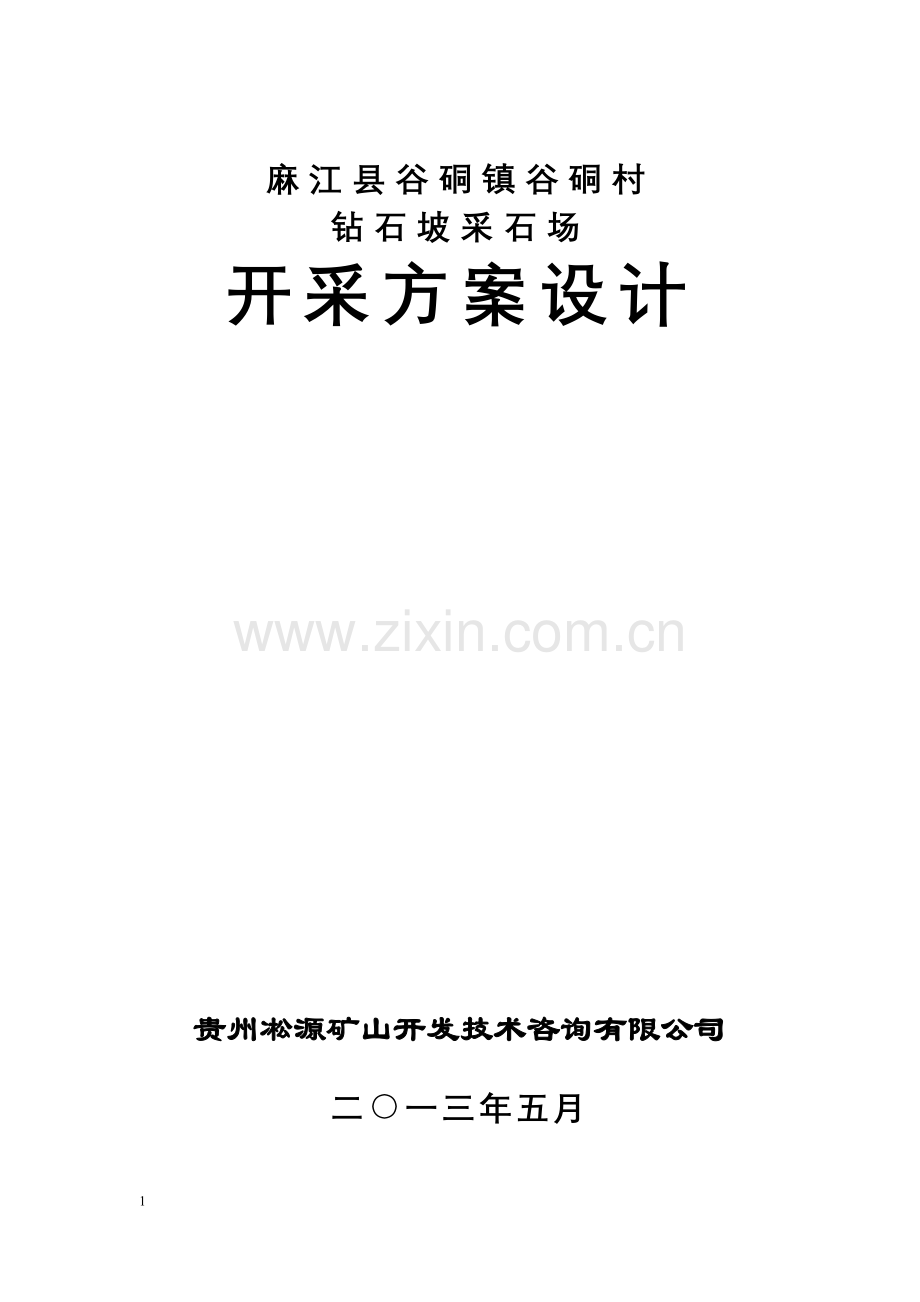

钻石坡采石场开采方案策划方案.doc

麻江县谷硐镇谷硐村
钻石坡采石场
开采方案设计

贵州凇源矿山开发技术咨询有限公司
二○一三年五月

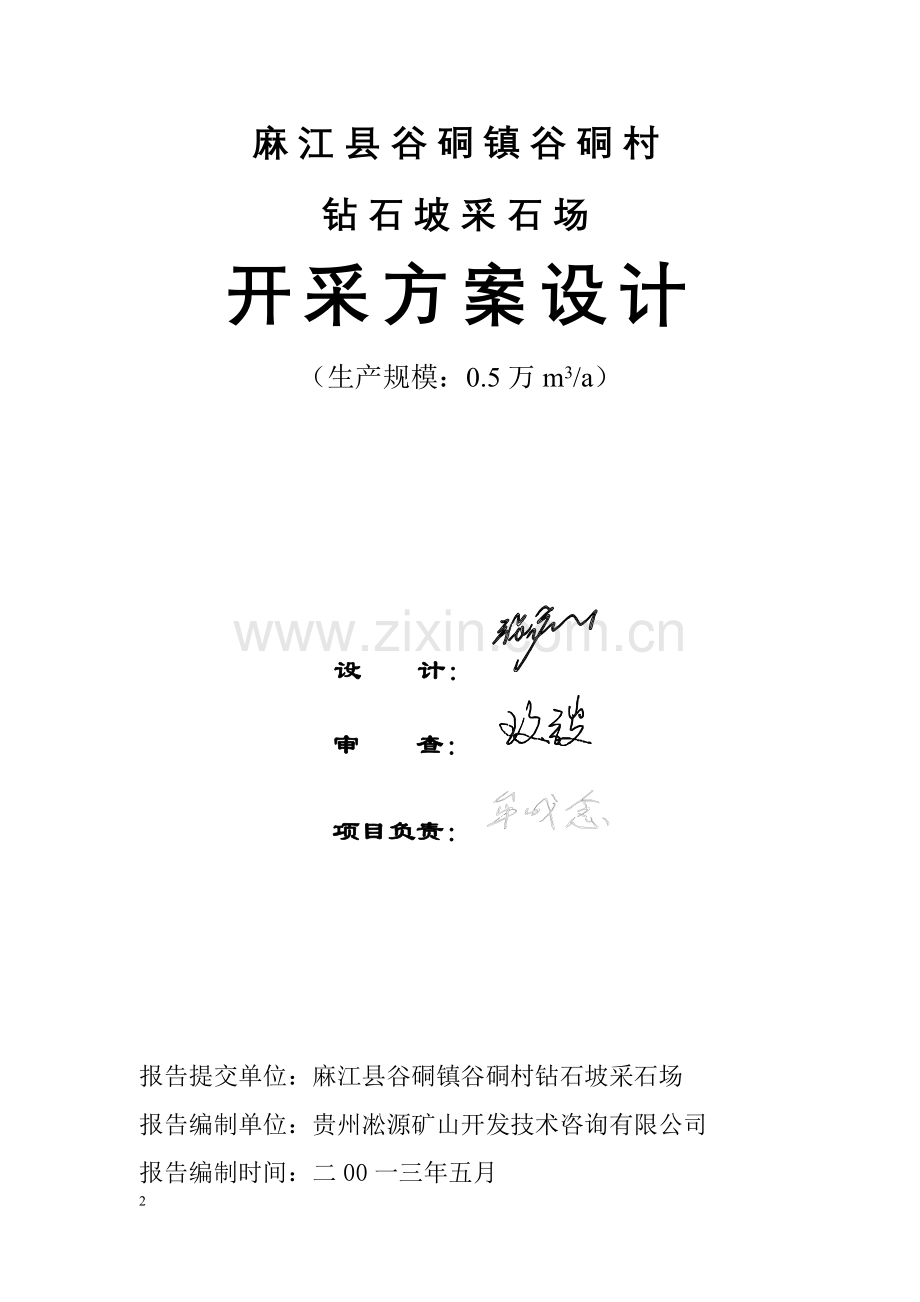

麻江县谷硐镇谷硐村
钻石坡采石场
开采方案设计
（生产规模：0.5万m3/a）

设 计：
审 查：
项目负责：

报告提交单位：麻江县谷硐镇谷硐村钻石坡采石场
报告编制单位：贵州凇源矿山开发技术咨询有限公司
报告编制时间：二00一三年五月

委 托 书

贵州凇源矿山开发技术咨询有限公司：
为规范矿山的安全生产管理工作，依照国家及贵州省安全监督管理局关于“非煤矿山生产企业须获得安全生产许可证方可从事生产”的相关规定，我单位现委托贵公司编制本单位麻江县谷硐镇谷硐村钻石坡采石场的开采方案设计，请贵公司接洽为荷！

　委托单位（公章）：麻江县谷硐镇谷硐村钻石坡采石场

　　　负　　责　　人：

　　　　　　　　　　　二０一三年　　月　　日

目　录

第一章 概述 1
1.1矿区位置、企业性质和隶属关系 1
1.2矿区开采范围、矿产资源赋存、工程地质情况 1
1.3矿山现状、特点及存在的主要问题 5
第二章 编制依据 7
2.1编制依据的文件 7
2.2编制依据的地质资料 7
2.3编制依据的法规、规程、标准及技术规范 7
第三章 开采方案 10
3.1确定开采境界、保有储量、开采规模和服务年限 10
3.2开拓方案比较 14
3.3开采顺序和推进方式 15
3.4工作台阶划分 15
3.5开采工艺、主要设备选型和爆破方案 15
3.6露天采场最终边坡要素 22
第四章 主要设备、设施及布置 23
4.1矿山主要设备 23
4.2矿山主要设施布置 23
第五章 危害安全生产因素分析 25
5.1自然危害因素分析 25
5.2生产过程中的危害因素分析 27
5.3其它危害分析 33
第六章 安全技术措施 35
6.1 自然危害安全对策措施 36
6.2 总平面布置安全措施 38
6.3保障露天边坡稳定及防止坍塌的措施 38
6.4 防止高空坠落的措施 40
6.5爆破安全措施 41
6.6防尘措施 43
6.7提升、运输和机械设备防护装置及安全运输保障措施 43
6.8供电、供排水系统及电器设备安全运行保障措施 47
6.9排土场可能发生危害的预防措施 50
6.10职业危害预防安全措施 51
6.11 安全管理措施 51
6.12 事故应急救援预案及措施 52
6.13预防其他危害的措施 54
6.14 闭坑时综合治理及土地复垦 55
6.15 安全投入 55
第七章 矿山安全机构、人员配备 57
7.1矿山安全机构及人员配备 57
7.2特种作业人员配备 57
7.3从业人数及安全教育培训工作 58
7.4 建立健全安全生产管理制度及安全标准化建设 59
第八章 职业危害防治 62
8.1管理和监测 62
8.2健康监护 64

附图：
1、矿区地形地质图
2、采场工程布置平面图
3、露天开采最终境界平面图
4、采场及最终边坡剖面图
5采矿方法示意图
6、供电系统及防尘管路示意图
附件：
1、采矿许可证副本（证号：C5226352010017130055423）
2、《开采方案设计》委托书。

5

第一章 概述
1.1矿区位置、企业性质和隶属关系
麻江县谷硐镇谷硐村钻石坡采石场位于麻江县西部平距约10km处谷硐镇谷硐村。谷硐～景阳乡村公路从矿区西部月100m处穿过，交通十分方便。（详见矿区交通位置图）。
经济类型：私营企业。
隶属关系：行政区划属麻江县谷硐镇管辖。
1.2矿区开采范围、矿产资源赋存、工程地质情况
1.2.1矿区范围
根据麻江县国土资源局2013年4月颁发的麻江县谷硐镇谷硐村钻石坡采石场《采矿许可证》，该矿山矿区范围由4个拐点圈定，矿区范围拐点坐标、矿区面积及开采深度如下：
矿区范围拐点坐标 （54北京坐标系） 表1-1

麻江县谷硐镇谷硐村钻石坡采石场
交通位置图
钻石坡采石场

1.2.2矿产资源赋存
本次开采设计方案的编制依据是贵州省地质矿产勘查开发局一〇一地质大队2009年9月提交的《贵州省麻江县谷硐镇谷硐村钻石坡采石场建筑石料用白云岩矿地质技术报告》；结合设计人员现场调查、测量，具体地质资料如下：
1. 地层
矿区内出露地层为奥陶系桐梓组（O1t）及零星分布的第四系（Q）。
第四系（Q）：为黄色粘土、亚粘土、砂、砾石及碎块、腐殖土组成，厚度0-0.5m。
奥陶系桐梓组（O1t）：岩性主要为白云岩及灰岩，夹少许钙质页岩。白云岩为浅灰～深灰色，上部含泥质，顶部灰岩夹石英砂岩。厚度＞100m，为本区石料开采层位。
2. 构造
矿区构造简单，断裂构造不发育，矿体呈单斜岩层产出，地层倾向北西，倾角15°。
3. 矿体特征及矿石质量
区内石白云岩及灰岩为沉积矿产，呈层状产出，矿体产状与地层产状一致。经现场实地调查，其矿体沿走向倾向已延伸出矿区范围外，全区白云岩及灰岩都可开发利用。
矿石结构： 区内矿石主要为块状结构，岩石坚硬，矿物组成主要由浅灰～深灰色中～厚层白云岩及灰岩组成。
矿石构造：主要为中～厚层块状构造。
矿物成分：矿石的矿物成分主要为白云岩和方解石，其CaMg（CO3）2含量达89%以上，FeO、SiO含量较低，为优质石白云岩和方解石。
综上所述，矿区内石白云岩和方解石性质良好而稳定，满足民用建筑用砂石原料的要求。
1.2.3水文地质条件
矿区属长江流域沅江水系，区内地表水不发育。矿区开采标高为+1130～+1050米，位置高于当地最低侵蚀基准面，便于自然排水。
矿区范围内地表水不发育。地下水主要含水岩组为奥陶系桐梓组白云岩及灰岩，地下水补给来源为大气降水，矿区内未见泉水出露，含水性弱。
综上所述，矿区水文地质条件简单。
1.2.4工程地质条件
矿区出露及开采的奥陶系桐梓组白云岩及灰岩岩性以浅灰～深灰色中～厚层状白云岩为主，为坚硬岩组，抗压强度高，稳定性好；岩层厚度稳定、完整，工程地质条件较好。
1.2.5矿区环境地质条件
本区无地震活动记录，根据《中华人民共和国地震动峰值加速度区划图》（2002），该区地震基本烈度为Ⅵ度，对矿区建设危害性不大，可以不设防。由于矿区含水岩组富水性强，矿石物质组分主要为碳酸盐，化学成分稳定，不易分解出有害组分，矿区附近又无污染源。因此开采矿床对地下水、地表水的污染影响不大。
矿区属山地岩溶地貌，区内大部分基岩裸露地表，浮土层薄（0—0. 5米）；现状条件下采区及附近未发生边坡滑移、崩塌、泥石流等地质灾害现象，环境地质条件较好。
1.3矿山现状、特点及存在的主要问题
1.3.1矿山现状及规划
麻江县谷硐镇谷硐村钻石坡采石场2009年建矿，为延续矿山，前期主要在矿区南西部进行了局部开采，目前在矿区南西部已形成高约10m、长约75m、坡度约65°的陡坡。矿山持有2013年4月麻江县国土资源局颁发的《采矿许可证》，采矿许可证号为：C5226352010017130055423。核定生产规模为0.5万m3/a；该矿属于延续小型矿山，经济类型为私营企业。
目前矿区公路已通至采区和矿山工业场地。矿区内除白云岩、灰岩开采外没有其它矿产资源可供开发；矿山供水、供电系统已基本形成。目前矿山生产生活用水水源来自矿区外谷硐镇自来水系统，已用水管靠自然压力（静压）引至矿区工业场地的水池，能够满足矿山生产生活用水。矿山电源引自矿区南部的10KV农网线路。
矿区范围周边300m环境情况：谷硐～景阳乡村公路从矿区西部月100m处穿过，矿区外西部约70m处存在一条10kv高压线路，此外不存在民房等重要设施。
设计开采工艺为潜孔钻机凿岩、中深孔爆破，装二号岩石炸药，用导爆管起爆，采场爆下的矿石采用挖掘机装车、载重汽车转运矿石至破碎加工料场。
矿山已配备的主要生产设备：挖掘机1台、装载机1台、空压机1台、B850型破碎机1台，74C型打砂机1套，振动给料机和振动筛各1台，SKD100型潜孔钻机1台。挖掘机配备有破碎头，可对大块进行机械破碎。矿山生产设备能够满足矿山生产规模要求，配套的工业场地、辅助设施也基本满足生产要求。
1.3.2矿山开采特点
经过本公司现场勘测，矿山取样化验证实，矿石质量稳定，矿床出露地表，开采工艺简单矿山采用台阶开采方式开采；根据机械开采要求，矿山采用中深孔爆破，爆下的矿石（毛石）用挖掘机装车、载重汽车转运矿石至破碎加工料场。矿山生产用爆破器材由专业爆破公司统一配送。
1.3.3存在的问题及建议
1、矿山为小型露天矿山，矿山应按照开采设计方案的要求，坚持自上而下分层规范开采，同时应加强工人的安全教育和培训，保证矿山安全生产。
2、根据设计人员现场观察，遗留采场坡面存在浮石、危石，如遇爆破震动易引起滚石，安全隐患较大；为保证矿山生产安全，开采前必须对采场上部危石进行处理。
3、矿山在开采过程中一定要加强开采边坡的监测工作，在爆破及开采过程中发现有掉块、崩塌的征兆，应立及停止生产进行处理。
4、《采矿许可证》上拐点坐标虽注明为1980西安坐标系，但依据地质报告，其数据实际为54北京坐标，建议业主申请调整。
5、依据有关安全生产法律法规及国家安全生产监督管理局公告（2010年第9号）企业安全生产标准化规范的规定和要求，矿山应充分认识加强标准化建设的重要意义，加强矿山安全标准化的建设。

第二章 编制依据
2.1编制依据的文件
①2013年4月麻江县国土资源局颁发的麻江县谷硐镇谷硐村钻石坡采石场采矿许可证（证号为：C5226352010017130055423）。
②麻江县谷硐镇谷硐村钻石坡采石场与本公司签订的《开采方案设计》编制委托书。
2.2编制依据的地质资料
本次开采设计方案的编制依据是贵州省地质矿产勘查开发局一〇一地质大队2009年9月提交的《贵州省麻江县谷硐镇谷硐村钻石坡采石场建筑石料用白云岩矿地质技术报告》及设计人员现场勘察、收集的相关资料。
2.3编制依据的法规、规程、标准及技术规范
1、《中华人民共和国矿山安全法》；
2、《中华人民共和国安全生产法》；
3、《中华人民共和国矿产资源法》（修正）；
4、《中华人民共和国劳动合同法》；
5、《中华人民共和国职业病防治法》；
6、《中华人民共和国环境保护法》。
7、《安全生产许可证条例》；
8、《中华人民共和国矿山安全法实施条例》；
9、《民用爆炸物品安全管理条例》；
10、《非煤矿矿山企业安全生产许可证实施办法》（国家安全生产监督管理总局令第20号）；
11、《非煤矿山建设项目安全设施设计审查与竣工验收办法》（国家安监局令第18号）；
12、《小型露天石厂安全管理与监督检查规定》（国宝安全生产监督管理总局第39号令）；
13、贵州省安全生产委员会办公室文件“关于进一步加强非煤矿山安全生产专项整治的通知”及其附件1《小型露天矿山开采方案编写大纲》（黔安办［2005］70号）；
14、《金属非金属矿山安全规程》（GB l6423—2006）；
15、《爆破安全规程》（GB 6722—2011）；
16、《矿山电力设计规范》（GB 50070—2009）；
17、《建筑物防雷设计规范》（GB 50057—2010）；
18、《建筑设计防火规范》（GB 50016—2006）；
19、《工业企业设计卫生标准》（GBZ1-2010）。
20、《机械安全防护装置固定式和活动式防护装置设计与制造一般要求》（GB/T8196—2003）；
21、《金属非金属矿山排土场安全生产规则》（AQ 2005—2005）；
22、《金属非金属矿山安全标准化规范》（AQ 2007—2006）。
23、《关于加强金属非金属矿山安全基础管理的指导意见》（安监总管一〔2007〕214号）。
24、《劳动防护用品监督管理规定》(国家安全生产监督管理总局1号令）。
25、《矿山安全标志》（GB14161-2008）。
26、《工作场所职业卫生监督管理规定》（国家安全生产监督管理总局令第47号，2012年6月1日施行）。
27、《职业健康监护技术规范》(GBZ188-2007) ，2007-10-01实施 。
28、《生产安全事故应急救援预案管理办法》（国家安全生产监督管理总局令第17号，2009年5月1日施行）
29、《建设项目安全设施“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第36号，2011年2月1日施行）
30、《采矿设计手册》露天开采篇。
31、国家安全监管总局关于进一步加强《非煤矿山安全生产标准化建设工作的通知》安监总管一〔2011〕104号；
32、《关于印发金属非金属矿山安全生产标准化评分办法的通知》（安监总厅管一〔2011〕177号）。
第三章 开采方案
3.1确定开采境界、保有储量、开采规模和服务年限
3.1.1露天开采境界确定
圈定露天开采境界原则是：保证露天开采出来的矿石有盈利，而境界剥采比不大于经济合理剥采比；要充分利用矿产资源，发挥露天开采的优越性；露天开采的最终边坡应等于或小于边坡稳定所允许的角度，以保证采场安全生产；还要考虑其他特殊因素的影响。
该矿《采矿许可证》核定开采深度：1130—1050米标高。根据矿山资源赋存现状，为方便矿山生产及采面布置（不形成凹陷采坑），考虑矿山合理的服务年限，设计开采深度为1130—1070米标高。
根据国土部门批准《采矿许可证》范围内的实际地形地质条件及《小型露天石厂安全管理与监督检查规定》（国宝安全生产监督管理总局第39号令）文件的规定，结合该矿圈定矿体的实际情况，本方案设计的矿山露天开采上部境界是根据采矿许可证认定的矿区边界、开采深度上限为限；下部境界以台阶边坡角70°，考虑安全平台和清扫平台的宽度，作最终边坡线和设计最低开采标高平面相交，求作下部境界。采场终了时主要在矿区北部形成边坡角56°左右最终边坡，最终边坡垂直高度5—60米（见露天开采最终境界平面图、采场及最终边坡剖面图）。
3.1.2矿山保有储量
根据贵州省地质矿产勘查开发局一〇一地质大队2009年9月提交的《贵州省麻江县谷硐镇谷硐村钻石坡采石场建筑石料用白云岩矿地质技术报告》，结合设计人员现场调查、测量，扣除开采深度调整损失资源量，在法定的采矿权范围内估算保有资源量（333）14.9万m3，合38.8万t（矿石体重2.6吨/ m3，已扣除永久边坡损失矿量）。
3.1.3矿山开采规模及服务年限
1. 矿山开采规模的确定
确定矿山开采规模的主要条件有三个方面：一是产品有无市场，二是保有的资源量是否满足，三是生产技术条件能否适应。
（1）市场条件：
目前，市场需求量较大，采矿许可证核定矿山生产规模为0.5万m3/a；根据矿山周边市场需求实际情况，本次设计规模为0.5万m3/ a，目前市场条件完全可以满足要求。
（2）资源条件：
设计开采范围内保有资源量（333）38.8万t，则：
设计利用资源量＝（333）×1＝38.8（万t）
根据设计采用的采矿方法（露天开采）以及目前的开采技术及装备条件，参考邻近类似矿山采矿回采率指标，设计采矿回采率取γ＝95％。
可采储量＝设计利用储量×采矿回采率
＝38.8×95％＝36.9（万t）
可采资源量为36.9万t，如每年产量0.5万m3（1.3万吨），可以生产28年以上。矿山资源条件完全满足0.5万m3/a生产能力所需。
（3）生产技术条件：
矿体基本直接出露于地表，表土覆盖很少，露采条件较好，采用中深孔爆破落矿，分层回采作业，以一个工作面作业，可以满足0.5万m3/a生产能力所需。
（4）运输能力：
采场运输，根据地形条件，采场采用挖掘机装车、载重汽车转运至破碎场，可满足0.5万m3/a的运输能力。
外部运输，矿区己有公路相通，采用装载机装矿、汽车运输，可以满足0.5万m3/a的运输能力。
（5）生产设备能力：
矿山配备的主要生产设备：挖掘机1台、装载机1台、空压机1台、B850型破碎机1台，74C型打砂机1套，SKD100型潜孔钻机1台。生产设备能力可以达到0.5万m3/a。
综上所述，根据矿山保有储量和目前市场需求的实际情况，麻江县谷硐镇谷硐村钻石坡采石场的矿石生产能力确定为0.5万m3/a，矿山有效服务年限在28年以上。
2. 生产能力验算
露天矿生产能力包括两个指标，即矿石生产能力和矿岩总生产能力。两者通过剥采比联系起来。
Aa＝A（1＋n）
式中：Aa——年矿岩总生产能力；
n——生产剥采比；
A——年矿石生产能力。
因表土覆盖很少，估算剥采比为0.02
年剥采总量为：Aa＝1.3(1＋0.02)＝1.33（万t）
按可布置的挖掘工作面数目确定可能达到的生产能力
A＝NnQq
A＝1×1×50×300＝15000（t/a）＝1.5（万t/a）。
式中: A——露天矿矿石年产量（t/a）；
N——采矿点数目；
n——工作班次；
Q——采矿点生产能力（t/班）；
q——有效年工作日。
经测算，以一个开采工作面回采可以满足年采剥总量1.33万t的要求。
3. 矿山服务年限
矿山生产规模为0.5万m3/a（1.3万吨）。矿山可采储量36.9万t，矿山服务年限为：
矿山服务年限T＝Qk÷A＝36.9÷1.3=28.4（年）
式中：Qk—可采资源储量，万t；
A—矿山设计规模，万t/a；
T＝Qk÷A
矿山按0.5万m3/a（1.3万吨/a）的生产能力开采，矿山服务年限为28.4年。
3.1.4投资分析
根据业主介绍，目前当地砂石销售价格在60元/m3左右。随着国民经济建设和发展速度的加快，砂石价格在一定时期内将稳中有升，开发矿山资源是有经济效益而且非常可观。该矿山项目设计规模为0.5万m3/a，服务年限按28a计，其项目估算总投资120万元。砂石按每60元/m3的销售价计，其年销售收入为30万元。扣除生产全成本30元/m3，每m3矿可获利润30元，即年毛利润为30万元，扣除税收2.3万元，年纯利润为27.7万元，4.3年即可收回投资。同时矿山的建设可解决当地部分剩余劳动力的就业问题，并促进当地经济的发展。

投资回报率：
返本期按5年计，盈利期为23年，平均按纯利润27.7万元计，共可实现盈利637万元。
投资回报率为27.7÷120×100％＝23.1％。
矿山的开采具有较高的社会效益和经济效益。

3.2开拓方案
露天矿开拓运输方法有多种，其影响开拓方法选择的因素甚多，主要的有自然地质条件、生产技术条件、经济条件因素等。
选择开拓方法的主要原则有以下几点：
1、要求矿山基建的时间短、早投产、早达产；
2、要求生产工艺简单、可靠、技术上先进；
3、基建工程量少，施工方便；
4、基建投资少、尤其是初期投资要少。
根据以上原则和自然地形、开采高度等实际情况，可以选择简易公路—溜槽联合开拓和公路开拓方案。
方案比较表 表3—1
方案名称
可比项目
公路开拓
简易公路—溜槽开拓
优点
运输能力大，机动灵活，管理简单。
充分利用现有的自然条件，上山公路维护简单，建设期短，能尽快投产 。
缺点
占用土地面积大，投资较大，环境影响大，基建期长。运输安全状况较差。
溜矿上卸下装必须分时段，上下不能同时作业，增加转运环节，二次铲装费较高，上下溜矿需要协调。
由于矿区内地形坡度较陡，开拓公路布置困难，工程量大，维护工作复杂，安全性差；而矿区地形坡度较大，且临近工业场地一侧存在采空区开采边坡可以利用的现状条件适宜溜槽布置，因此本方案选择采用简易公路—溜槽开拓方案。
简易公路从目前矿山开采平台附近起布置在矿区中部山坡，挖机行走简易公路应满足挖掘机(最大允许爬坡度:58%,30°)行走。各分段采下的矿石采用挖掘机直接通过溜槽转运，溜槽下部直接采用装载机转运矿石至破碎加工料场。
溜槽布置及安全要求：
（1）溜槽上部设档车梁，下部设档石墙，保证放矿安全。档车梁高度不小于车轮直径的1/3；档石墙规格及结构：厚度下部1.8m、上部1.0m，长度15m，高度2m，块石混凝土堆砌结构。（2）从安全和放矿条件考虑，溜槽坡度以45°～60°为宜，应不超过65°；深度约1.2米，宽度1.6-2.0米。（3）放矿时溜槽上部一定要有专人负责监督警戒，防止飞石伤人。（4）应合理选择溜槽的结构和位置。溜槽底部接矿平台周围应有明显警示标志，溜矿时人员不应靠近，以防滚石伤人。
3.3开采顺序和推进方式
3.3.1开采顺序：开采顺序为自上而下台阶开采。
3.3.2推进方向：工作线推进方向基本为由南东向北西推进，工作面推进方向基本由南西向北东方向推进。
3.4工作台阶划分
根据中深孔开采台阶高度布置规范，结合矿山整体开采深度，设计首先将矿区内的所采矿体从高到低每隔15m垂直高度划分为4个工作阶段。
然后，沿着1115m水平从南西向北东（工作面推进方向）开挖第一个水平台阶。台阶高度15m，台阶边坡角70°。
其次，在第一个水平台阶下方，即1100m水平标高开挖第二个水平台阶（开采推进方向同上）。
以此类推，从上向下进行台阶开采至1070m水平设计最低开采台阶；保留上部台阶底盘5m作为安全平台；每隔2-3个台阶设1个清扫平台，清扫平台宽度6m。本矿开采区最终边坡分4层台阶，设计在1100m水平设一清扫平台。
3.5开采工艺、主要设备选型和爆破方案
3.5.1开采工艺
1、工艺流程
生产工艺：穿爆设计（炮孔布置）—穿孔、爆破—铲运（剥离废土综合利用或运至临时废土场）—装载机转运矿石—破碎、筛分加工—砂石装车外运。
2、钻孔设备
矿山开采设计采用SKD100型潜孔钻机进行中深孔穿孔爆破。
3、采场运输
采场运输采用挖掘机转运至溜槽，溜槽下部装载机直接转运至破碎场。
4、采场布置
采场布置尽量简便合理，安全方面应符合露天矿山的安全规程要求。
3.5.2矿山主要生产设备
1. 打孔设备
因矿岩坚硬，采用SKD100型潜孔钻机,配一字型钻头，空心六棱钢钎，铅头直径100mm。（新增）
2. 供风设备
选用SKD100型潜孔钻机，矿山目前配备的1台V/F-3.8/7型电动空压机能够满足凿岩供风需求。（原有）
3. 装矿设备
矿山目前配备有挖掘机1台，装载机1台，为减少工人劳动强度，提高生产效率，设计采用挖掘机、装载机装矿。（原有）
4. 采场运输设备
采场运输采用挖掘机转运至溜槽，溜槽下部装载机直接转运至破碎场。
3.5.3爆破方案
本矿爆破工程类别属露天深孔爆破，爆破工程分级为B级；矿山爆破工程的设计单位及施工单位均应具备B级爆破工程的设计和施工资质。本方案中的爆破工程设计仅供企业参考。
1、钻孔深度
钻孔深度根据分层高度、工作坡面角确定：
L＝H/sinα+h＝15m/Sin70°+1m＝17m，
式中：H—分层高度：15米
α—工作坡面角；
h—钻孔超深，取h=1 m。
2、炮眼直径（D）
炮眼直径（D）由选用钻头直径确定，取D=100mm
3、最小抵抗线
Wp= D√(7.85△Lτ)/qmH
Wp——底盘抵抗线，m
D ——炮孔直径 ，采用不隅合装药，取1.15 dm
H——层高度，取15 m
m——炮孔邻近系数，取1.2
q——单位炸药消耗量， 矿石硬度系数f=8~10，取0.34 kg/m3
L——炮孔全长，取17m
△——装药密度，根据干孔、水孔和炸药类型变化，这里平均取0.831g/cm3
τ——装药系数，取0.874
经计算Wp=3.9。
4、孔距：在在施工中根据岩石的节理发育状况灵活调节。一般计算公式为：a=mW=（1.0-1.2）×3.9=（3.9-4.68）m ，设计取4.5m。
5、排距：b=（0.8—1）a=3.6-4.5m，取4.0m。
6、堵塞长度
确定合理的堵塞长度和保证堵塞质量，对改善爆破效果和提高炸药能力利用率具有重要作用。
合理的堵塞长度应能降低爆炸气体能量损失和尽可能增加钻孔装药量。堵塞长度过长将会降低延米爆破量，增加钻孔费用，并造成台阶上部岩石破碎不佳；堵塞长度过短，则炸药能量损失大，将产生较强的空气冲击波、噪声和个别飞石的危害，并影响钻孔下部破碎效果。一般堵塞长度不小于底盘抵抗线的0.75倍，或取20-40倍孔径，最好不小于20倍孔径。堵塞试验表明，随着堵塞长度的减少则炸药能量损失增大。不堵塞时爆轰产物将以每秒几千米的速度从炮孔口喷出，造成有害效应，因此安全规程中禁止无堵塞爆破。
根据上述计算结合矿山生产经验，孔径100mm深孔的堵塞长度一般取3.0-3.5m。堵塞物料多为就地取材，以黄泥、粘土或选矿厂的尾砂做堵塞物料。
7、单孔装药量(q)
Q1=qaWpH=0.34×4.5×3.9×15=89.5kg
式中：q——单位炸药消耗量：取0.34kg/m3。
8、达到设计年产量所需炮孔数（n）
年工作日按300天计算，采剥总量为1.33万吨，则每天产量为13300÷300=45吨。
单孔崩矿量：4.5×4.0×15×2.6＝702（t）
所需炮孔数：N＝45/702＝0.07（个）
经计算，每天需打0.07个炮孔能够满足矿山生产需求。
因本矿山采用中深孔爆破，爆破时所需炸材量大，根据矿山具体情况，不易天天爆破。因此，设计矿山每28天爆破一次，每次炮孔数为2个。
9、每次爆破所需炸药量（M）
每个炮孔平均装药量按90kg计算，则每次爆破所需炸药量为：
M＝Q×n=90×2＝180（kg）
10、起爆网络
每次爆破均为单排炮孔，每次爆破2个炮孔，总共分2段爆破，每段1个炮孔，单段爆破最大装药量为90kg；每个炮孔均采用双导爆管起爆，各炮孔引出的导爆管和导爆索紧密相连，导爆索一端和起爆雷管（费电雷管）连接，起爆雷管在和起爆器相连，形成完整的起爆网络。
11、爆破的安全距离:
——爆破振动安全允许距离
公式，R=（K/V）1/a·（m）
式中，R——爆破振动安全允许距离，m；
Q——微差爆破最大一段总药量，本采石场单段控制药量为90kg；
V——爆破地震安全速度，一般砖结构房屋取2.5cm/s；
K、a——为爆破介质相关系数和衰减指数，K取200，a取1.7。
即：R=（K/V）1/a·=54.5m
本矿山工业场地主要建筑设施距离设计开采区最近点在60m以上，爆破震动对工业场地内建（构）筑物影响不大。
——爆破飞石的安全距离
露天爆破时，个别飞石的飞散距离受地形、风向和风力、堵塞质量，爆破参数等影响,个别飞石对人员安全距离为：
Rf＝（40/2.54）D＝（40/2.54）×10＝157.5（m）
式中：Rf——爆破个别飞散物的安全距离，m。
D——炮孔直径， cm。
根据《金属非金属矿山安全规程》（GB16423—2006）和《爆破安全规程》（GB6722-2011）相关松动爆破安全警戒距离规定，矿山爆破安全警戒距离以爆破点为中心，半径取200m,顺坡方向安全警戒距离增加50%。
12、炮眼布置
采用单排炮眼爆破，炮眼深度17m，炮眼倾角70°。爆破方向考虑以下因素：
A、利用两个自由面增加爆破效果；
B、减少爆破个别飞散物对工业场地影响，尽量向无人区方向，必要时采用柔性网罩覆盖爆破。
13、爆破注意事项
采用中深孔爆破，必须委托有资质的单位编制爆破专项设计，并报有关部门批准后，才可实施该爆破，爆破时，必须加强安全警戒，并在爆破警戒范围内做好标示，要相关人员把守，禁止车辆及人员通行。为防止飞石和其它事故发生，必要时采用柔性网罩覆盖爆破，爆破时间尽量安排在可见度好的白天。
根据《爆破安全规程》（GB 6722—2011）第4.13.1条规定，爆破后进入爆破作业点的检查时间：如无盲炮，从最后一响算起，露天矿山5min后才准进入爆破地点检查，若不能确认有无盲炮，应经15min后才能允许进入爆破区检查。
14、爆破作业应考虑以下因素
①岩层层面及节理裂隙面倾角倾向。
②利用两个自由面增加爆破效果。
③减少爆破飞石对工业场地、路过车辆、行人以及输电线的影响。
因此，爆破时一定要控制好爆破装药最小抵抗线方向，应实施松动爆破或采用柔性3层以上网罩覆盖爆破，不得出现飞散石。
3.6露天采场最终边坡要素
3.6.1阶段高度
阶段高度主要取决于矿岩性质和装载设备规格，根据本矿矿岩性质、落矿开采方式、装载设备规格的情况和矿山安全规程的相关要求，本方案设计中的阶段高度取15m。
3.6.2阶段坡面角
根据矿山开采设计手册，当岩石摩氏硬度为6～7时，取阶段60°～70°。因本矿的矿岩稳固性好，岩石摩氏硬度：7～9，所以阶段坡面角取70°。
3.6.3安全平台及清扫平台
安全平台宽度为：5.0m
清扫平台宽度为：6.0m。
3.6.4最终帮坡角
露天采场最终帮坡角是采场最下一个阶段的坡底线和最上一个阶段的坡顶线构成的假想平面与水平面的夹角。
最终帮坡角应该根据边帮的岩石性质、地质构造和水文地质条件，并考虑安全稳定因素及布置运输系统的要求来确定。在保证生产需要和安全的前提下，最终边帮角尽可能大些。本矿采场终了时主要在矿区北部形成边坡角56°左右最终边坡，最终边坡垂直高度5—60米。

第四章 工业场地布置
4.1矿山主要设备
矿山主要设备表　表4—1
名 称
型号及技术参数
单 位
数 量
备 注
变压器
Sj－250/10
台
1

装载机
ZL-30型（50m3/h）
台
1
龙工
挖掘机
210型（70m3/h）
台
1
神钢
空压机
V/F-3.8/7型
台
1

凿岩机
SKD100型（2.2m/h）
台
1
潜孔钻
破碎机
B850（22～27m3/h）
台
1

打砂机
74C型（26～32m3/h）
台
1

振动筛
1200×3200
台
1

给料机
GL65
台
1

水泵
DA1－50×2（扬程79.5m）
台
2
原有、备用
喷雾器
武全－4型
个
4

4.2矿山主要设施布置
4.2.1工业场地布置的一般原则：
1. 无地质隐患（无滑坡、垮塌、陷落、洪水、泥石流等地质灾害）。
2. 能允分开发利用矿区范围内的有限矿产资源（工业场地和设施尽可能不占矿、压矿）。
3. 能充分利用地形地貌，使所建工程费用最省。
4. 主导风流风向因素
生活、办公区应布置在当地全年主导风向的上风侧，生产区应布置在当地全年主导风向的下风侧50m，使生活区环境不受生产区的粉尘、毒气、噪声等危害。
5. 生产安全因素
生活、办公区和重要设施要与生产场所保持一定的安全距离。
6. 场地内和重要建筑物内有必要的消防设施。
7. 矿山内电气设备可能被人触及的裸露部分，必须设置保护罩或遮拦及安全警示标志。
8. 易燃易爆物品贮存库与工业场地安全距离要符合安全规程要求。
9. 各种设备的传动部分应有防护罩或防护栏杆。
10. 高度超过2m的工作平台应设置防护栏杆。
4.2.2矿山主要设施布置
根据以上原则、矿区现状、地形条件及公路位置，办公室、职工生活区、值班室、材料库位于矿区外西部、乡村公路附近，距离开采区边界约115m；变压器设在矿区外西北部山坡地带，距离开采区边界120m以上；空压机房布置在矿区南部边界附近，配电房、石料储存破碎加工场地位于矿区外西部边界附近，距离开采区边界约20-40m（直线距离）；采场及工业场地生产、除尘水池布置在矿区中北部1145m标高的山坡上；由于矿山剥离（土）很少，废土主要用于修垫矿区公路，因而不专设排土场，只在矿区南南中部边界附近平缓沟谷地带设废土堆放点，以备采区复垦，详见工程设施布置平面图。
矿山不设炸药库，矿山生产用爆破器材由当地爆破公司统一配送。
第五章 危害安全生产因素分析
5.1自然危害因素分析
矿区内无地表水体分布，矿体自然耸立地表，位于地下潜水面之上，不易受洪涝水灾之影响。区内无破坏性地震记录，矿山因是露天开采，即使发生小型地震，对矿山生产影响不大。
5.1.1地质构造和主要岩石结构面
地质构造方面的危害主要有：裂隙、断层、等主要软弱结构面引起的地质灾害。
1. 裂隙
岩石中如裂隙发育，对岩石的稳定性不利。如水平裂隙、垂直裂隙和剪切裂隙相互交错，形成滑动体。当开采矿石时，暴露出临空面，就容易形成岩石滑动，造成岩石自然垮塌，可能使作业人员被滑动体掩埋，造成人员伤亡。
岩石中裂隙发育，开采放炮时容易造成爆破漏气，达不到爆破效果，造成物料损失，工作效率下降，还容易导致意外事故的发生。
岩石中裂隙发育，易形成地下水积聚，造成作业困难。同时，岩石中有水加剧了岩石滑动的可能，容易导致人员的意外伤害和财产损失。
岩石中裂隙发育，受自然灾害的影响较大。一旦发生地震，易沿裂隙垮塌，造成人员作伤亡和财产的损失。
本矿区内地质构造简单，岩土工程地质性条件简单，人类工程活动的影响中等；目前尚未发现滑坡、滑塌、地面塌陷、地裂隙、泥石流等地质灾害现象的发生，区内地质环境复杂程度属简单类型。
2. 断层
断层是指岩层或岩体受力断裂后，断裂面两侧的岩体发生了明显的位移。断层产生会形成断层破碎带，断层一般具有与裂隙同样的危害。断层与裂隙相互作用，增加了滑动面，更增加了岩体滑动的可能性。一旦发生滑动，可能造成巨大的财产损失和人员伤亡。
3. 主要软弱结构面
由于岩体的地质成因及后期的地壳运动，多数岩体有一个或多个主要结构面。相对岩体其他结构面，主要结构面内磨擦力更小，且结构面内填充物更多，岩体破坏首先从主要结构面开始。所以开采方向要尽量避免与主要结构面方向一致，以避免因采动引起主要结构面滑动而导致的人为地质灾害。
本矿区内地质构造简单，岩石结构面总体较好，但区内局部近地表岩体中等风化、节理较发育，在开采过程中要注意其对爆破效果、飞石控制的影响；防治措施主要是调整钻孔角度、对炮孔进行灌浆（水泥、树脂）处理，并加强对爆破岩体的覆盖。根据矿山原采场揭露表土以下岩体的地质条件，岩体稳定性较好，发生滑坡的可能性较小，但需根据各矿段揭露的具体情况，加强观察，发现隐患及时采取切方降低坡角、台阶高度、锚喷加固(最终边坡时)等措施进行处理。
5.1.2对开采不利的工程地质和岩石力学条件
矿区内出露地层为奥陶系桐梓组白云岩、灰岩，属硬质岩类工程地质岩组，力学强度较高，抗风化能力强，稳定性好。在矿区内无断层发育，但局部节理较发育，对矿山开采爆破效果、飞石控制存在一定的影响。
5.2生产过程中的危害因素分析
5.2.1开采台阶及边坡布置不规范造成的危害因素分析
露天采场开采常常是进行高挖作业。为保证作业安全，边坡坡度、分层高度的确定，尤为重要。若在开采过程中，边坡坡度过陡，超过岩石的自然稳定角，就容易发生垮塌。若台阶高度过大，容易造成作业人员的恐慌感，增加心理负担，导致人员操作失误。台阶高度过大，容易造成滚石伤人事故。若台阶宽度过窄，作业人员行动不方便，容易造成操作失误和人员踏空，造成坠落伤人。
边坡安全管理是露天矿山安全的重中之重，边坡事故占露天矿山事故比例很大，边坡事故类型有坍塌、岩体滑落和悬石下落伤人三种，其中落石伤人事故较多。此外，一旦发生坍塌和岩体滑落事故，就可能造成重大人员伤亡。产生边坡失稳的主要原因有：
1. 采矿方法不正确，如底部掏采，爆破时炸药量过大
