电气符号大全.doc

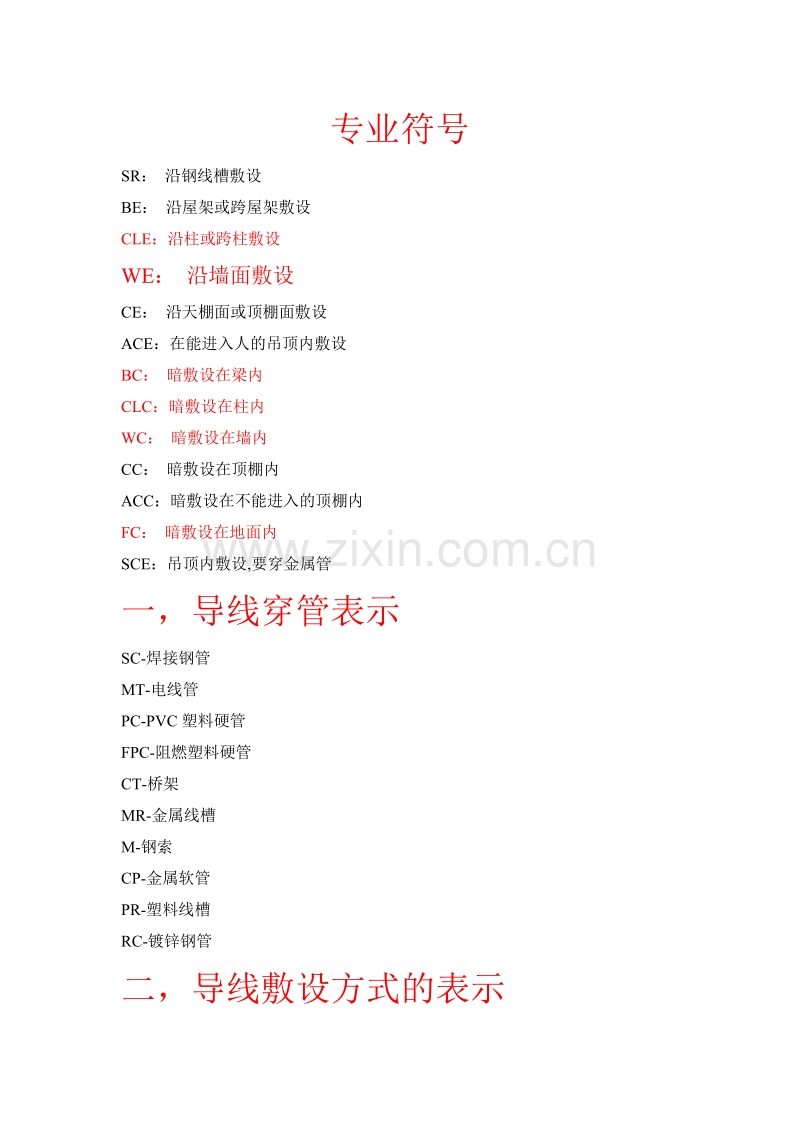

专业符号SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,-37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,-37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,-37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,-37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,-37*1.5mm 铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对-2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对-800对 0.4-0.5-0.6-0.7-0.8-0.9线径 铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对-2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对-200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22 1*2*0.752*2*1.03*2*1.5 -30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32 4芯-6芯-8芯-9芯-6型号含义：R连接用软电缆（电线），软结构。V绝缘聚氯乙烯。 V聚氯乙烯绝缘V聚氯乙烯护套B平型（扁形）。S双绞型。A镀锡或镀银。F耐高温P编织屏蔽P2铜带屏蔽P22钢带铠装 Y预制型、一般省略，或聚烯烃护套FD产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ交联聚乙烯绝缘V聚氯乙烯绝缘或护套ZR阻燃型NH耐火型WDZ无卤低烟阻燃型WDN无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF205AFS250AFP250 镀银聚氯乙氟塑料绝缘耐高温60oC250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示单芯分支电缆规格表示法：同一回路电缆根数（1*标称截面）， 0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV 多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面， 0.6/1KV， 如：4*185+1*95 0.6/1KV 多芯同护套型分支电缆规格表示法：电缆芯数标称截面-T，如：425-T
