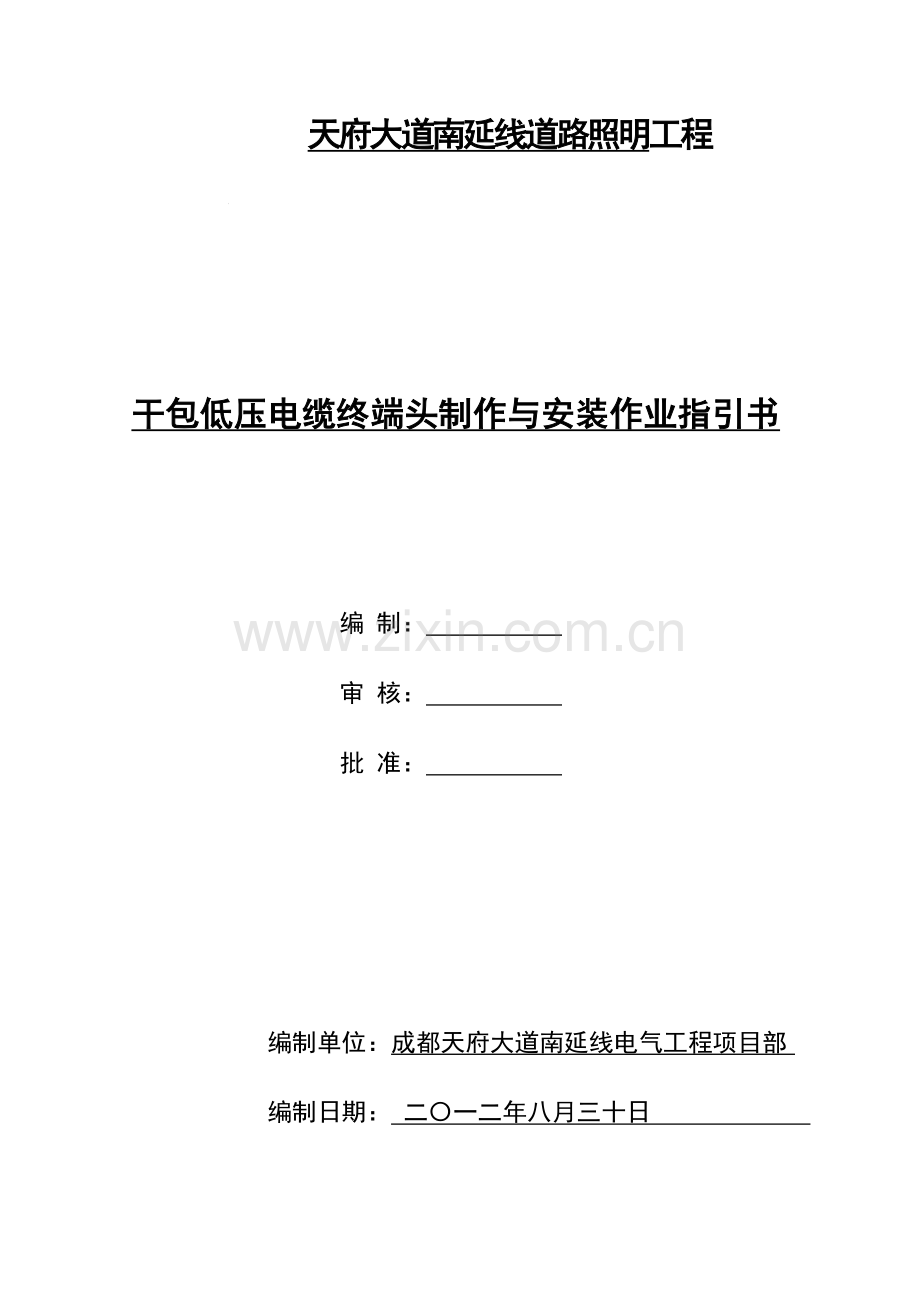

干包式低压电缆终端头制作作业指导说明书.doc

天府大道南延线道路照明工程

干包低压电缆终端头制作与安装作业指引书

编 制：
审 核：
批 准：

编制单位：成都天府大道南延线电气工程项目部
编制日期： 二〇一二年八月三十日

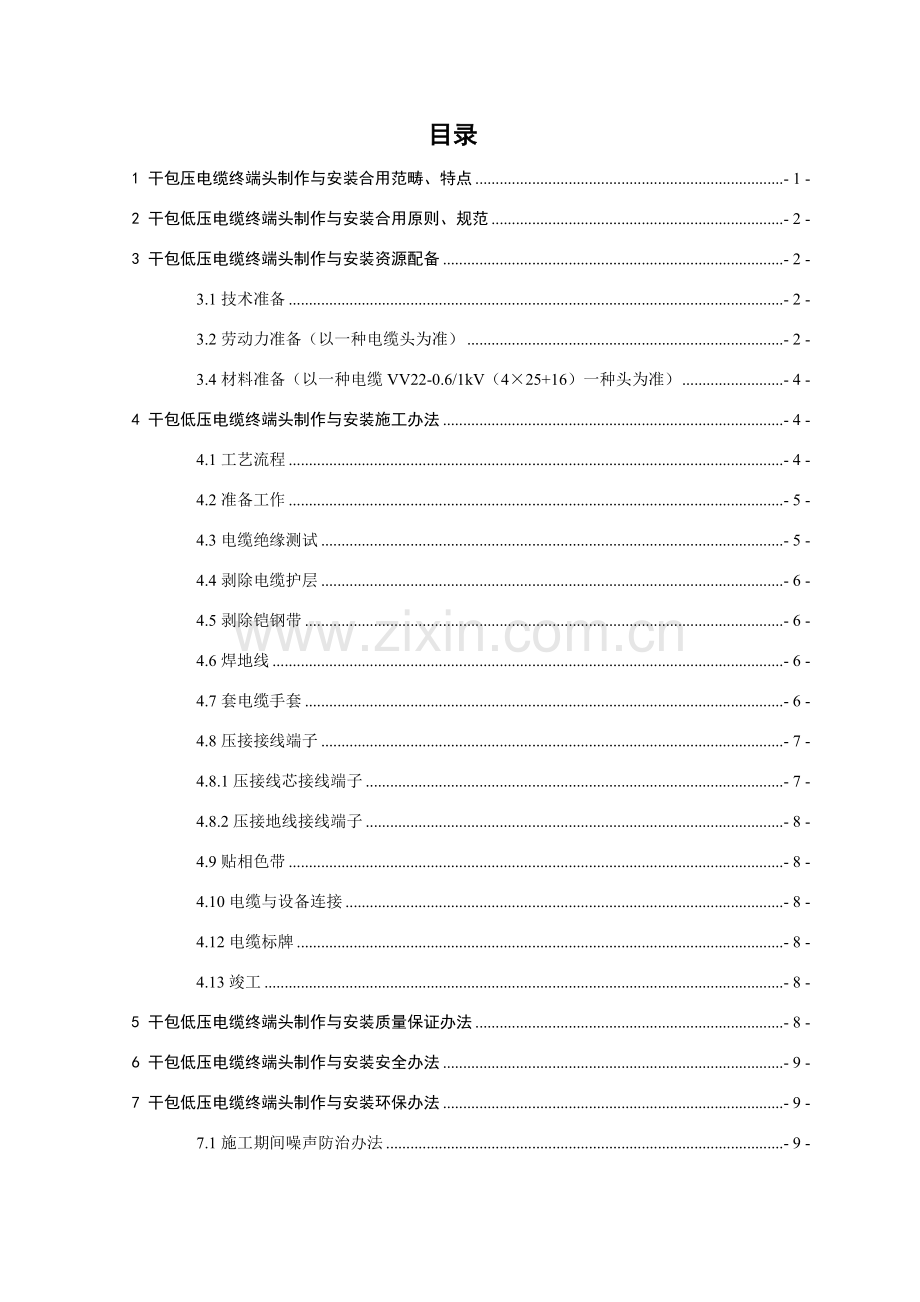

目录
1 干包压电缆终端头制作与安装合用范畴、特点 - 1 -
2 干包低压电缆终端头制作与安装合用原则、规范 - 2 -
3 干包低压电缆终端头制作与安装资源配备 - 2 -
3.1技术准备 - 2 -
3.2劳动力准备（以一种电缆头为准） - 2 -
3.4材料准备（以一种电缆VV22-0.6/1kV（4×25+16）一种头为准） - 4 -
4 干包低压电缆终端头制作与安装施工办法 - 4 -
4.1工艺流程 - 4 -
4.2准备工作 - 5 -
4.3电缆绝缘测试 - 5 -
4.4剥除电缆护层 - 6 -
4.5剥除铠钢带 - 6 -
4.6焊地线 - 6 -
4.7套电缆手套 - 6 -
4.8压接接线端子 - 7 -
4.8.1压接线芯接线端子 - 7 -
4.8.2压接地线接线端子 - 8 -
4.9贴相色带 - 8 -
4.10电缆与设备连接 - 8 -
4.12电缆标牌 - 8 -
4.13竣工 - 8 -
5 干包低压电缆终端头制作与安装质量保证办法 - 8 -
6 干包低压电缆终端头制作与安装安全办法 - 9 -
7 干包低压电缆终端头制作与安装环保办法 - 9 -
7.1施工期间噪声防治办法 - 9 -
7.2施工期间粉尘(扬尘)污染防治办法 - 9 -
7.3废旧物解决 - 9 -
7.4文明施工 - 10 -

1 干包压电缆终端头制作与安装合用范畴、特点
（1）干包低压电缆终端头制作与安装属于成都市天府大道南延线道路照明工程中一种分项工程。
（2）干包低压电缆终端头均用于箱或灯杆内安装接续。
（3）干包低压电缆终端头制作与安装工艺是整个工程中最直观一种分项工程，电缆头制作与安装美观与好坏直接影响着整个工程感观质量，因而咱们在制作安装时应严格按此作业书来统一操作，务求在整个工程中形成一种制作安装模式。
2 干包低压电缆终端头制作与安装合用原则、规范
（1）《天府大道南延线（K0+000～K5+950）道路照明工程施工设计图》。
（2）《都市道路照明工程施工及验收规程》（CJJ 89-）。
（3）《建筑电气工程施工质量验收规范》（GB 50303-）。
（4）《电缆敷设》(D101-1～7)。
（5）《建筑电气安装工程图集》第三集。
（6）《公路工程质量检查评估原则》第二册 机电工程。
（7）《电气装置安装工程 电缆线路施工及验收规范》（GB50168-）。
3 干包低压电缆终端头制作与安装资源配备
3.1技术准备
技术部门依照所来干包低压电缆终端头材料及出厂证明资料进行了仔细研究论证后,结合施工设计图作出了此可操作性作业指引书。
3.2劳动力准备（以一种电缆头为准）
表1-1
序号
工种
人数
备注
1
作业负责人
1
监管质量和安全
2
电工
1
发电机
3
焊工
1
焊钢带、钢筋、圆钢等
4
安装工
1
制作电缆头与安装
5
普工
1
打杂
6
电气测试员
2
电缆绝缘测试、记录
7
驾驶员
1
驾驶车
3.3施工机具准备（以一种电缆头为准）
表1-2
序号
设备名称
规格
或
型号
单位
数量
备注
1
钢卷尺
5m
把
1
测量
2
发电机

台
1
提供电源
3
电烙铁
500W
把
1
焊接地线
4
绝缘电阻测试仪
500V
套
1
电缆绝缘测试
5
压接钳电缆液压钳
4～240
套
1
压接线端子
6
多用插板
配线、插头
个
1
连通电源
7
锯弓

把
1
锯电缆
8
锯条

条
2
锯电缆
9
斜口钳
250
把
1
断钢带
10
尖嘴钳
250
把
1
断钢带
11
一字改刀
125
把
1
固定螺丝
12
十字改刀
125
把
1
固定螺丝
13
裁纸刀

把
1
剥电缆
14
裁纸刀片

片
2
剥电缆
15
钢丝钳
250
把
1
断钢带，电缆芯
16
小锒头

把
1
锤钢带
17
活动扳手
250
把
2
固定螺丝
18
梅花扳手
6～22
套
1
固定螺丝
19
圆锉

把
1
打磨钢带、接线端子
20
扁锉

把
1
打磨钢带、接线端子
21
砂布

张
1
砂铠钢带
22
喷灯

套
1
热缩手套
23
钢丝刷

把

刷焊渣
24
工具包

个
6
装工具
25
安全帽

顶
6
防护
26
小型汽车

辆
1
运送
3.4材料准备（以一种电缆VV22-0.6/1kV（4×25+16）一种头为准）
表1-3
序号
材料名称
规格
单位
数量
使用部位
1
塑料电缆手套
4×25+16
个
1
电缆叉口
2
相色带
黄、绿、红、淡蓝、PE双色
各盘
1
接线端子
3
细铜线

m
0.2
扎钢带及多股铜线
4
棉纱

g
0.2
油腻及灰
5
铜接头
TD-25
个
4
线芯A、B、C、0
6
铜接头
TD-16
个
2
线芯PE、接地铜绞线
7
多股铜线
16mm2
米
0.5
连铠钢带
8
焊锡

g
0.05
焊铠钢带与铜绞线
9
凡士林油

g
0.1
线芯及接线端子
10
电缆标牌

个
1
挂在电缆叉口
11
塑料扎带

条
1
扎电缆及线芯
12
塑料带

盘
2
包缠手套
13
汽油

升
25
发电、喷灯
14
机油

升
0.2
发电、喷灯
4 干包低压电缆终端头制作与安装施工办法
是
焊地线
剥除铠装钢带
剥除电缆护层
准备工作
绝缘测试
否
压接接线端子
套电缆分支手套
否
贴相色带
挂电缆标牌
竣工
电缆与设备连接
4.1工艺流程

4.2准备工作
（1）准备材料和工具,检查材料与否合格,按施工设计图核对电缆型号、规格，检查电缆与否受潮。
（2）施工现场符合安全防火规定,现场设一人防火防爆,使用喷灯时须注意防火防爆。
4.3电缆绝缘测试
用500V遥表对低压电缆进行绝缘测试,并作好记录,绝缘电阻应不不大于100MΩ,如不符合规定,检查电缆与否受潮或受损，经检查如断一段电缆后合格方可进行下一步工序，注意每遥测一次后要对线芯进行充分放电。
4.4剥除电缆护层
（1）依照电缆与设备连接详细尺寸,测量好电缆长度并做好标记,锯掉多余电缆,剥除外护套，用铜线固定按尺寸固定好铠装钢带和铜线。
（2）制作电缆终端头,从剥切电缆开始应持续操作直至完毕,缩短绝缘暴露时间,剥切电缆时不应损伤线芯和保存绝缘层,制作时应采用加强绝缘、密封防潮、机械保护等办法。
4.5剥除铠钢带
依照电缆与设备连接详细尺寸,用铜线固定后,多余铠装钢带应锯掉。
4.6焊地线
在铠装钢带上用锉子打磨后，绑上铜绞线，用电烙铁把铜线、铜绞线与铠钢带一起焊牢。
4.7套电缆手套
用填充胶封堵线芯根部间缝,然后选用与电缆规格、型号相匹配干包热缩电缆手套，套入线芯根部，注意要把地线一起套在内，用喷灯把手套热缩后，包绕电缆，依照电缆头电缆手套型号尺寸，按照电缆头长度和内径套电缆手套，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状（如图一所示）。将电缆头套上电缆手套（如图二所示）

4.8压接接线端子
4.8.1压接线芯接线端子
从线芯端头测量长度为接线端子深度,按端子孔深另加5mm,剥除线芯绝缘,并在线芯和端子孔内涂凡士林油,将线芯插入端子内,调节接线端子方向直到适当,用压接钳压紧接线端子直至压接钳到位,每个接线端子压二道,间隔适度。
4.8.2压接地线接线端子
从地线端头测量长度为接线端子深度,按端子孔深另加5mm,并在地线和端子孔内涂凡士林油,将地线插入端子内,调节接线端子方向直到适当,用压接钳压紧接线端子直至压接钳到位,每个接线端子压二道,间隔适度。
4.9贴相色带
在电缆接线端子上用相色带分别贴上黄、绿、红、淡蓝、PE双色。
4.10电缆与设备连接
将在已制好电缆头，按设备相序排位，将线芯分开，做到电缆线芯横平竖直方式，把电缆接线端子与设备固定牢固,同步也把地线端子接到设备上。
4.12电缆标牌
塑料扎带在电缆头处把电缆标牌绑扎固定。
4.13竣工
清理现场，电缆头制作与安装至此已所有竣工。
5 干包低压电缆终端头制作与安装质量保证办法
（1）电缆头密封严密,填料饱满，无气泡，无裂纹，线芯连接紧密。
（2）接线端子与线芯必要配套,压接时模具规格与线芯规格一致,压接数量不得不大于2道.
（3）电缆头外型美观、光滑、无皱折，有光泽。
6 干包低压电缆终端头制作与安装安全办法
（1）电缆头制作与安装时，工作人员不得穿短裤和短袖。
（2）电缆头制作完毕后,应及时与设备连接好,不得乱放,以防损伤电缆头。
（3）电缆头制作与设备连通后,应及时关门上锁。
7 干包低压电缆终端头制作与安装环保办法
7.1施工期间噪声防治办法
现场施工噪声重要来自施工机械，为了能有效地减少施工噪声,选了噪音功率小发电机。
7.2施工期间粉尘(扬尘)污染防治办法
电焊引起铁屑飞扬，使附近总悬浮颗粒物超过环境空气质量原则。焊接工作完后，准时及时性地清洁地面。
7.3废旧物解决
施工期间产生废电缆皮、铠装带、杂物等固体废料应予回收运用。
7.4文明施工
施工期间施工现场做到遵章守纪、文明施工。工程施工紧张有序，作业环境封闭、安全整洁，工地现场满足暂时交通组织需要、施工材料堆放整洁；施工作业原则化、程序化、规范化。尽量减少对市民生活和出行影响。
