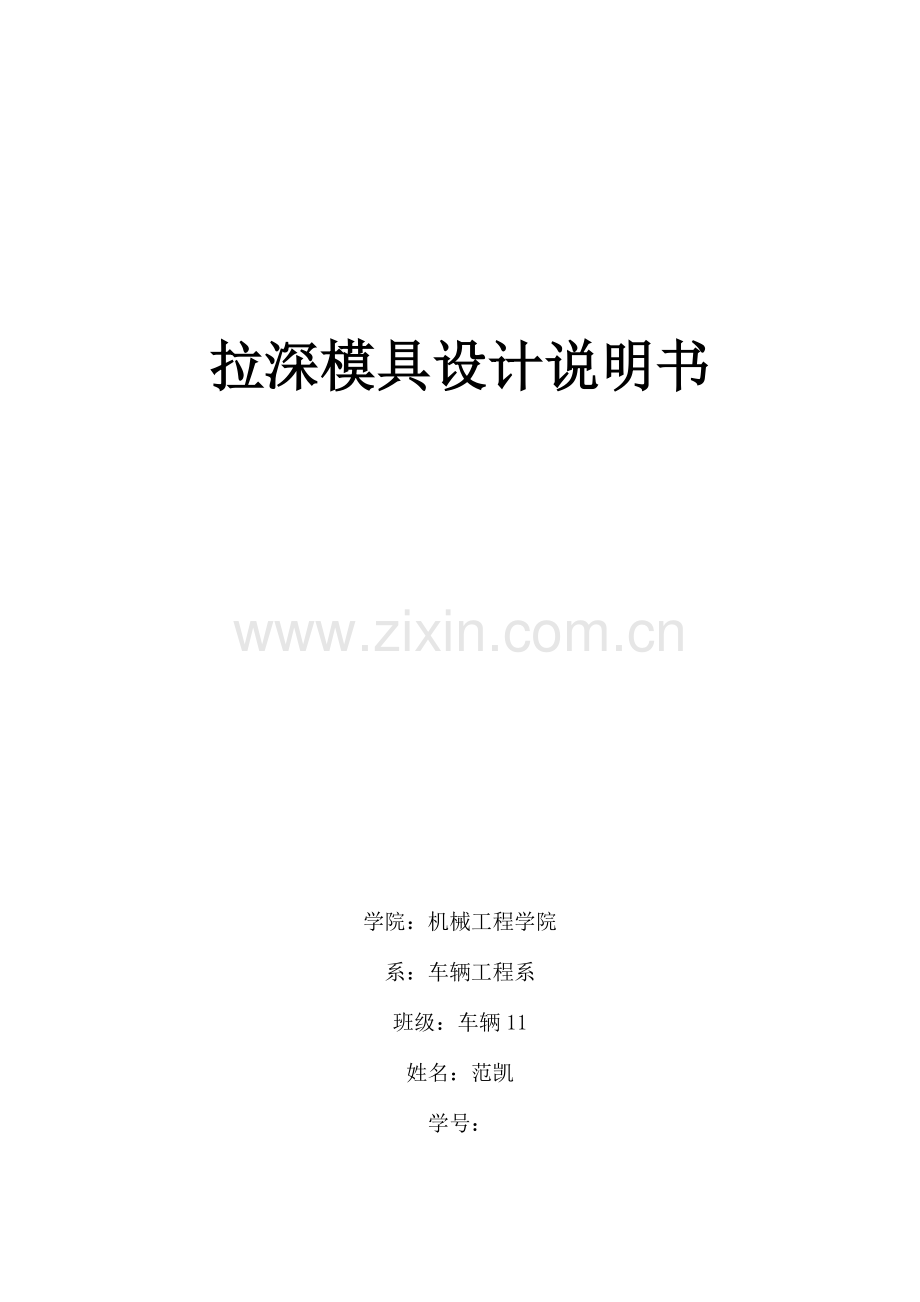

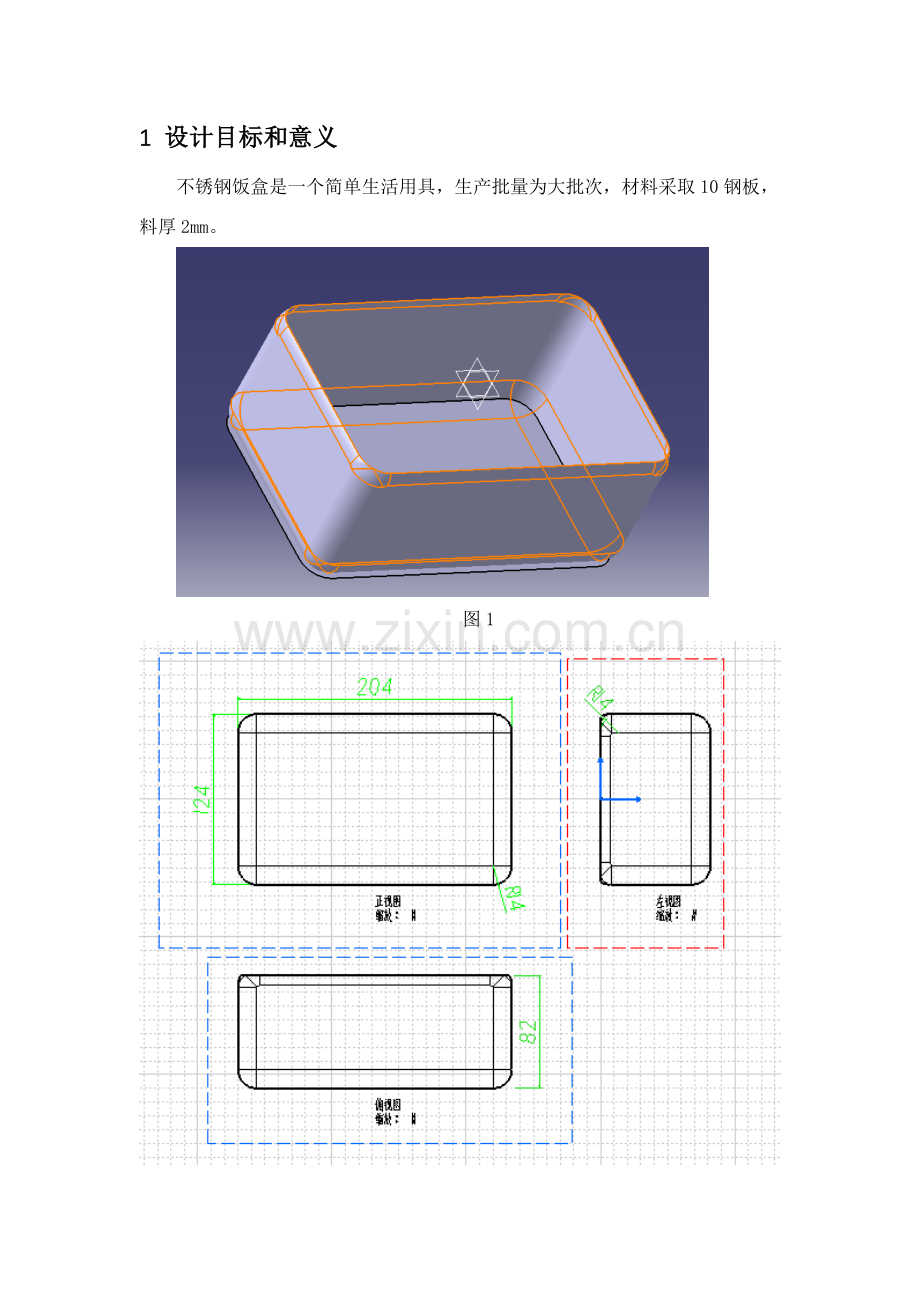

拉深模具设计说明书 学院:机械工程学院 系:车辆工程系 班级:车辆11 姓名:范凯 学号: 1 设计目标和意义 不锈钢饭盒是一个简单生活用具,生产批量为大批次,材料采取10钢板,料厚2mm。 图1 图2 2 冲压零件图及工艺 此工件为无凸缘盒型拉深件,要求外形尺寸,没有厚度不变要求不过壁厚不可低于0.5mm。此工件形状满足拉深工艺要求,能够用拉深工序加工。 2.1冲压件工艺性分析及冲裁方案确实定 2.1.1材料分析 采取430不锈钢板,包含铁+12%以上铬,能够预防自然原因所造成氧化,称之为不锈钢,在jis代号为430号,所以又称为430不锈钢。满足使用要求。抗拉强度σb=450MPa。 2.1.2冲裁件结构工艺性 工件底部圆角半径为r=14mm,大于拉深凸模圆角半径rT=4~6mm ,满足首次拉深对圆角半径要求。相对高度hb=0.667≤0.7~0.8 ,属于低盒型件,能够一次拉深而成。总而言之,该工件拉深工艺性很好。 2.1.3 冲裁件经济性分析 材料利用率较高,经济性良好。 2.1.4冲裁方案确实定 本工件首先需要落料,然后以落料件为毛坯进行拉深。此次做拉深工序所需拉深模。 2.2 排样图设计及材料利用率计算 2.2.1排样 毛坯尺寸计算 对于尺寸为b1×b矩形盒拉深件,能够看做由两个宽度为b半正方形和中间为( b1-b)直边组成。展开图(图3)以下: 图3 长圆形毛坯圆弧半径为: Rb=D2 D=1.13b2+4bh-0.43r-1.72rh+0.33r 式中,Rb——毛坯圆弧半径; D——尺寸为b×b假象方形盒毛坯直径。 长圆形毛坯长度为: L=2Rb+b1-b=D+b1-b 长圆形毛坯宽度为: K=Db-2r+b+2h-0.43rb1-bb1-2r 计算得: D=248mm,Rb=124mm , L=328mm , K=257mm 毛坯面积: A≈b1-bk+πRb2 A=68840mm2 2.2.2 排样方法 图4 2.2.3 材料利用率计算 η=AA0 η=76.5% 2.3 拉深工艺力计算 2.3.1拉深力计算 拉深力:FL=(2b1+2b-1.72r)tσbk4 b1和b——盒型件长和宽(mm); r——盒型件角部圆角半径(mm); t——材料厚度(mm); σb——材料抗拉强度(MPa); k4——拉深系数; 由毛坯相对厚度tD=0.79% ,盒型件相对高度hb=0.667 依据一次拉深成低矩形件系数k4相关表得:k4=0.7, σb=450MPa; 求得:FL=388029N 压边力:不采取压边。 采取单动压力机,压力机公称压力为: F压≥1.4FL=543241N 故压力机公称压力大于550kN。 2.3.2冲压压力中心 零件外形为对称件,该零件压力中心可近似认为是零件外形中心线交点。 2.4拉深设备类型选择 依据冲压力大小,选择开式双柱固定台压力机JD21-100。 2.5确定设备规格 设备关键参数以下: 公称压力:1000kN 滑块行程:10-120mm 最大闭合高度:400mm 闭合高度调整量:85mm 滑块中心线到床身距离325mm 工作台尺寸:600mmX1000mm 工作台孔尺寸:300mmX420mm 模柄孔尺寸:∅60×80mm 垫板厚度:100mm 3 拉深模工作部分设计计算 3.1模具工作部分尺寸计算 3.1.1. 拉深模具间隙 查表得拉深模单边间隙: Z2=tmax+ct=2.4mm 则拉深模间隙 : Z =2x2.4 mm=4.8 mm 3.1.2. 拉深模圆角半径: 凹模圆角半径: rA=8t=16mm 凸模圆角半径: rT=0.6~1rA=13mm 3.1.3. 凸凹模尺寸及公差 模具制造公差取IT10,则∆=1.55 因为该工件为矩形件,有內形尺寸要求, 凸模长边尺寸为: 凸模短边尺寸为: 凹模长边尺寸为: 凹模短边尺寸为: 3.1.4. 拉深凸模通气孔尺寸 工件在拉深时,因为空气压力作用或润滑油黏性等原因,使工件很轻易粘附在凸模上。为使工件不至于紧贴在凸模上,设计凸模时,应有通气孔。查表可知通气孔直径为8mm。 3.1.5. 凸凹模示意图 图5 4 标准件选择 4.1模架及模柄选择 由凹模尺寸计算出凹模周界,再由凹模周界选择适宜模架,选择中间导柱模架GB/T2885.2-;因为凸缘模柄优点在于凸缘以下部分可加工出容纳推板形孔,另外装拆比较方便,便用于较大模具。所以选择凸缘模柄(JB/T7646.3-1994)。工件在拉深时,因为空气压力作用或润滑油黏性等原因,使工件很轻易粘附在凸模上。为使工件不至于紧贴在凸模上,设计凸模时,应有通气孔。查表知:通气孔直径为8mm。 4.2 导柱、导套选择 由选择模架中导柱基础尺寸,选择A型导柱;再依据导柱和导套之间配合选择B型导套。 4.3推杆选择 依据查表选择带螺纹推杆(JB/T 7650.2-1994) 5模具图 6结论 经过这段时间学习,我更深刻了解了冲压模具基础知识,经过实践操作所掌握是无法经过上课能够学到。同时又让我温习了ATUOCAD制图知识,熟练了cad操作技巧,加强了我和同学间学习交流,这些全部让我受益匪浅。 7参考文件 【1】周本凯.冷冲压模具设计精要.化学工业出版社, 【2】周树银,王振云.冲压模具设计及关键零部件加工.第三版.北京理工大学出版社. 【3】二代龙震工作室.冲压模具基础教程.清华大学出版社. 【4】周本凯.冲压模具设计实践100例.北京:化学工业出版社, 【5】林承全 胡绍平主编 冲压模具课程设计指导和范例【M】 . 北京. 化学工业出版社, 【6】曹立文 王东 丁海娟 郭士清编 实用冲压模具设计手册【M】 . 北京 . 人民邮电出版社 . 文件截图:
