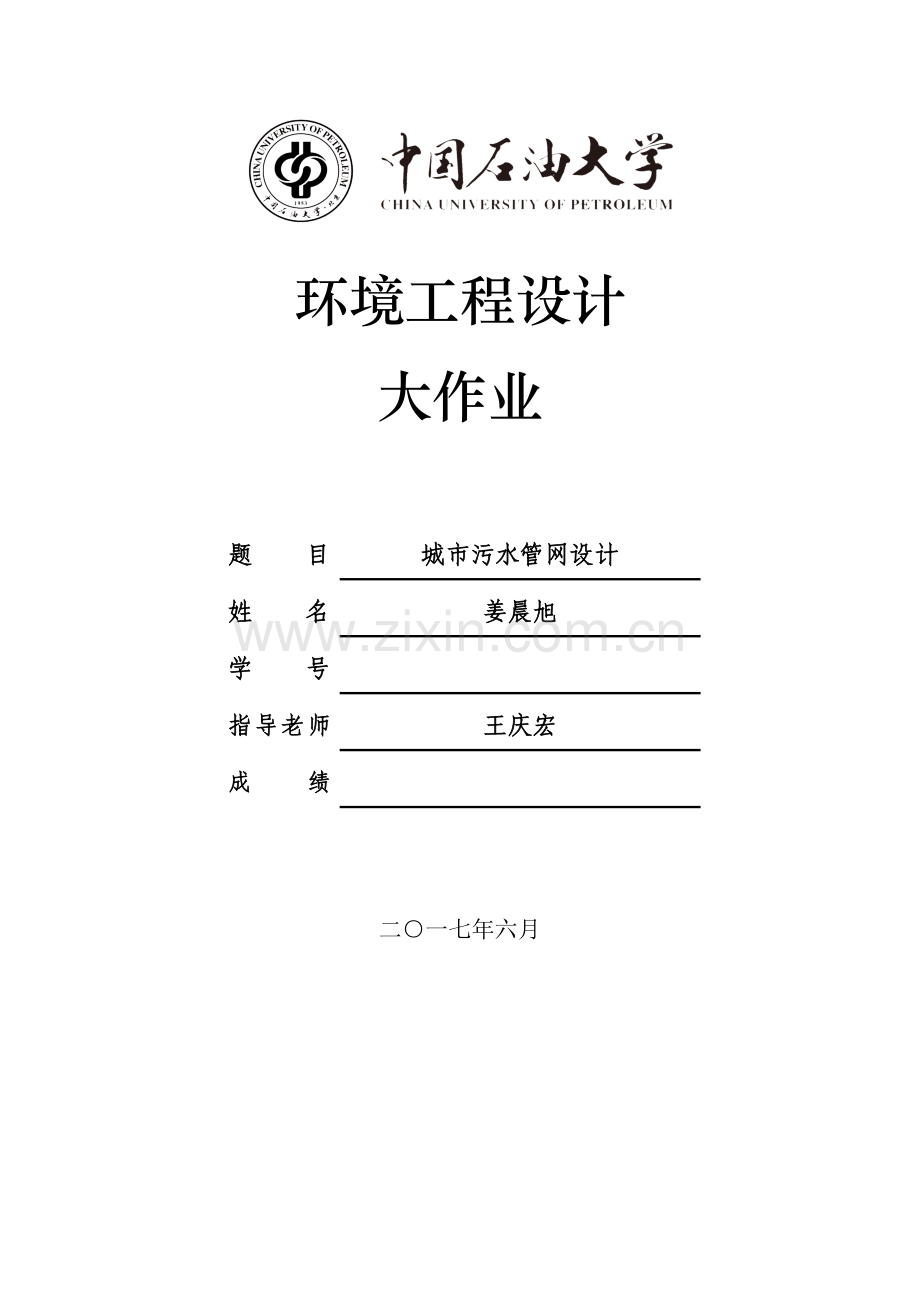

环境工程设计大作业题 目城市污水管网设计姓名姜晨旭学号指导老师王庆宏成绩二一七年六月目录（一）设计概要21.1设计题目21.2设计内容21.3设计资料21.4设计参考资料3（二）排水系统32.1排水体制32.2排水体制的选择4（三）管网设计43.1管道定线43.1.1排水管网布置原则4（4）规划时要考虑到使渠道的施工、运行和维护方便；43.1.2排水管网定线考虑因素43.1.3污水主干管定线53.1.4污水干管定线53.2水量计算63.3水力学计算83.3.1水力学计算要求83.3.2水力学计算过程9（四）图形绘制10（五）管材设计11（一）设计概要1.1设计题目1.2设计内容（1）绘制CAD图并计算小区面积、布设管道、测量出地面标高；（2）完成流量计算并列出污水干管设计流量计算表；（3）完成水力计算，经过查阅水力计算图，完成污水干管水力计算表；（4）绘制主干管纵剖图并进行标注。1.3设计资料（1）人口密度为400cap/ha；（2）生活污水定额140L/capd；（3）工厂生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s,生产污水设计流量为26.4L/s, 工厂排水口地面标高为43.5m，管底埋深大于2m，土壤冰冻深度为0.8m；（4）沿河岸堤坝顶标高40m。1.4设计参考资料1.排水工程（上册）（第四版），中国建筑工业出版社，19992.环境工程设计赵立军 陈进富 主编，中国石化出版社（二）排水系统2.1排水体制废水分为生活污水、工业废水和雨水三种类型，它们能够采取一个排水管网系统来排除，也能够采取各自独立分质排水管网系统来排除。排水体制关键有合流制和分流制两种。其中合流制又分为直排式合流制和截流式合流制两种。前者是将排除混合污水不经处理直接就进排入水体；后者则是在合流干管和截流干管交接处设置溢流井，超出处理能力混合污水经过溢流井后直接排入水体，在截流主干管(渠)末端修建污水处理厂。而分流制又分为完全分流制和不完全分流制两种。前者包含独立污水排水系统和雨水排水系统；后者只有污水排水系统，未建立雨水排水系统。合流制和分流制优缺点以下表所表示：2.2排水体制选择依据设计题目和设计资料来看，该地域人口密度较低，则产生生活污水量较小，且只有一个工厂，污染源种类较少。从环境保护角度来看，分流制效果很好，不过当地域面积比较小，产生生产生活污水较少，搜集降雨量也较少，而分流制排水管网铺设长度长，工程造价高，故当地域选择合流制。在合流制中又分为直流分散式和截流式，当地域含有一个工厂，直流分散式不能满足处理要求，所以选择截流式。晴天污水能够全部处理，工程造价相对较低，管理简便。（三）管网设计3.1管道定线3.1.1排水管网部署标准（1）根据城市总体计划，结合当地实际情况部署排水管网，要进行多方案技术经济比较；（2）先确定排水区域和排水体制，然后部署排水管网，应按从主干管到干管到支管次序进行部署；（3）充足利用地形，采取重力流排除污水和雨水，并使管线最短和埋深最小；（4）计划时要考虑到使渠道施工、运行和维护方便；3.1.2排水管网定线考虑原因在进行定线时，要在充足掌握资料前提下综合考虑多种原因，使确定路线能因地制宜地利用有利条件而避免不利条件。通常影响污水管平面部署关键原因有：地形和水文地质条件；城市总体计划、竖向计划和分期建设情况；排水体制、线路数目；污水处理利用情况、处理厂和排放口位置；排水量大工业企业和公建情况；道路和交通情况；地下管线和构筑物分布情况等。在一定条件下，地形是影响定线关键原因：（1）充足利用地形，在整个排水区域较低地方布设主干管及干管，便于支管污水自流接入；（2）地形复杂时，部署成多个独立排水系统；（3）若地势起伏较大，部署成高低区排水系统，高区不宜随便跌水，利用重力排入污水厂，降低管道埋深；（4）部分低洼地域应局部提升。另外，管道定线还需要综合考虑街道宽度、交通等情况。结合江河走向，合理部署管线，降低施工难度，同时对不一样部署方案进行技术经济比较，寻求更为合理管线部署方法。3.1.3污水主干管定线当地域布设排水管段区域含有显著坡度走向，地势自西北向东南逐步降低，河流处于该地域东南角，流向为自西南到东北，为排水发明了很好条件和可能，经分析，本城市排水管道采取合流制排水体制，每区污水经街道管及干管搜集后由主干管输送到污水处理厂后集中排放。综合考虑该区地形，地貌，坡度，污水厂位置和可能埋设深度等原因，污水主干管选择东部道路处埋设。具体部署请参看该地域排水管道设计部署总平面图。3.1.4污水干管定线因为各区含有显著坡度走向，故各区污水干管部署宜充足利用这种地形顺坡铺设，使每个街坊污水尽可能能够自流排出。各区污水经支管系统进入污水干管搜集并经污水主干管汇流至污水处理厂处理达标后排放。具体部署请参看该地域排水管道设计部署总平面图。地域排水管道设计部署总平面图3.2水量计算污水管道设计流量包含生活污水设计流量和工业废水设计流量两大部分。 通常生活污水量是按每人每日平均排出污水量、使用管道设计人数和总改变系数计算。生活污水定额（没人每日平均排出污水量），分为居民生活污水量定额和综合污水量定额（包含居民生活用水和公共建筑用水），是参考居民生活用水量定额和综合生活用水量定额乘以80%90%求出。依据管道平面部署，划分设计管段（定出检验井位置并编号），量出主干管设计管段长度，街坊排水面积划分，依据污水管道部署，划分各设计管段服务街坊排水面积，编上号码并按其平面形状计算面积（以公顷计）。街坊编号1234567街坊面积（ha）7.57.518.6666.46.4街坊编号891011121314街坊面积（ha）6.46.46.46.46.46.46.4（1）居住区比流量依据生活污水定额n(L/capd)和人口密度N(cap/ha)可求出该地域区生活污水平均比流量q0。即q0=nN/86400(L/sha)式中人口密度N=400cap/ha；生活污水定额n=140L/（capd）。则平均比流量：q0=40014086400=0.648L/（sha）（2）居住区本段流量q1=q0街区面积7.50.648=4.86L/s（3）累计平均流量累计平均流量=q1+q2 4.86+0=4.86L/s （4）总改变系数KK=2.7/Q0.11K=2.7/4.860.11=2.27（5）生活污水设计流量Q1=K累计平均流量Q1=2.274.86=11.03L/s（6）集中流量工厂生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s生产污水设计流量为26.4L/s（7）设计流量设计流量=集中流量+生活污水设计流量15.08+26.4=41.48L/s具体计算结果以下表所表示：3.3水力学计算3.3.1水力学计算要求（1）设计充满度在设计流量下，污水在管道中水深h和管道直径D之间比值称为设计充满度。当h/D=1时成为满流，当h/D1时成为非满流。其中雨水管道按满流设计，污水管道按非满流设计。中国最大设计充满度要求以下表：（2）设计流速污水在管内流动缓慢时，污水中所含杂质可能下沉，产生淤积；当污水流速增大时，可能产生冲刷现象，甚至损坏管道。为了预防管道中产生淤积或冲刷，设计流速不宜过小或过大，应在最大和最小设计流速范围之内。依据中国污水管道实际运行情况监测数据并参考国外经验，污水管道最小设计流速定为0.6m/s。（3）最小管径通常在污水管道系统上游部分，设计污水流量很小，若依据流量计算，则管径会很小。依据养护经验证实，管径过小极易堵塞。另外，采取较大管径，可选择较小坡度，使管道埋深减小。所以，为了养护工作方便，常要求一个许可最小管径。另外街道下最小管径为300mm，当设计服务面积小于此管径对应服务面积时，可直接采取最小管径和它对应最小坡度不进行水力计算。故本工程选择最小污水管管径为350mm。（4）最小坡度在污水管道系统设计时，通常使管道埋设坡度和设计地域地面坡度基础一致，但管道坡度造成流速应等于或大于最小设计流速，以预防管道内产生沉淀。要求管径200mm最小设计坡度为0.004，管径300mm最小设计坡度为0.003。（5）污水管道埋设深度污水管道最小覆土厚度通常满足三个原因要求：（1）预防管道内污水冰冻和因土壤冰冻膨胀而损坏管道；（2）预防地面荷载而破坏管道；（3）满足街区污水连接管衔接要求。通常在干燥土壤中，最大埋深不超出78m。3.3.2水力学计算过程（1） 依据流量选择适宜管径及流速，结合水力学计算表查找对应坡度和充满度。（2）充满度h=Dh/D （3）降落量=IL（4）地面标高依据之前CAD地域排水管道设置平面图，经过内插法求得每条管段两端地面标高。（5）埋设深度：先设第一段管上端埋设深度为2.5m，则下端为：第一段管下端地面标高-（第一段管上端地面标高-埋设深度-降落量）40.91-（41.625-2.5-0.616）=2.401m（6）管内底标高：管内底标高=地面标高-埋设深度41.625-2.5=39.125m（7）水面标高：水面标高=地面标高-管内底标高+充满度41.625-39.125+0.1785=39.3035m具体计算结果以下表所表示：（四）图形绘制管网平面图纵剖图（五）管材设计混凝土管和钢筋混凝土管：预制混凝土管和钢筋混凝土管直径范围为1502600mm，为了抵御外压力，管径大于400mm时，通常配加钢筋，制成钢筋混凝土管。混凝土管和钢筋混凝土管管口形状有平口、企口、承插口等。混凝土管原料充足，设备、制造工艺简单，所以被广泛采取。但两种管材关键缺点是抗酸、碱浸蚀及抗渗性能较差、关节较短、接头多。在地震强度大于8度地域及饱和松砂、淤泥、冲填土、杂填土地域不宜采取。当生活污水管道和合流污水管道采取混凝土或钢筋混凝土管时，因为管道运行时沉积污泥会析出硫化氢，而是管道可能受到腐蚀。为减轻腐蚀损害，能够在管道内加专门衬层，这种衬层大多由沥青、煤焦油或环氧树脂涂制而成。该地域能够采取钢筋混凝土管材，管径分别为350mm、450mm、和500mm。因为三段管管径均不相同，故采取管顶平接方法进行连接。附图一：附图二：
