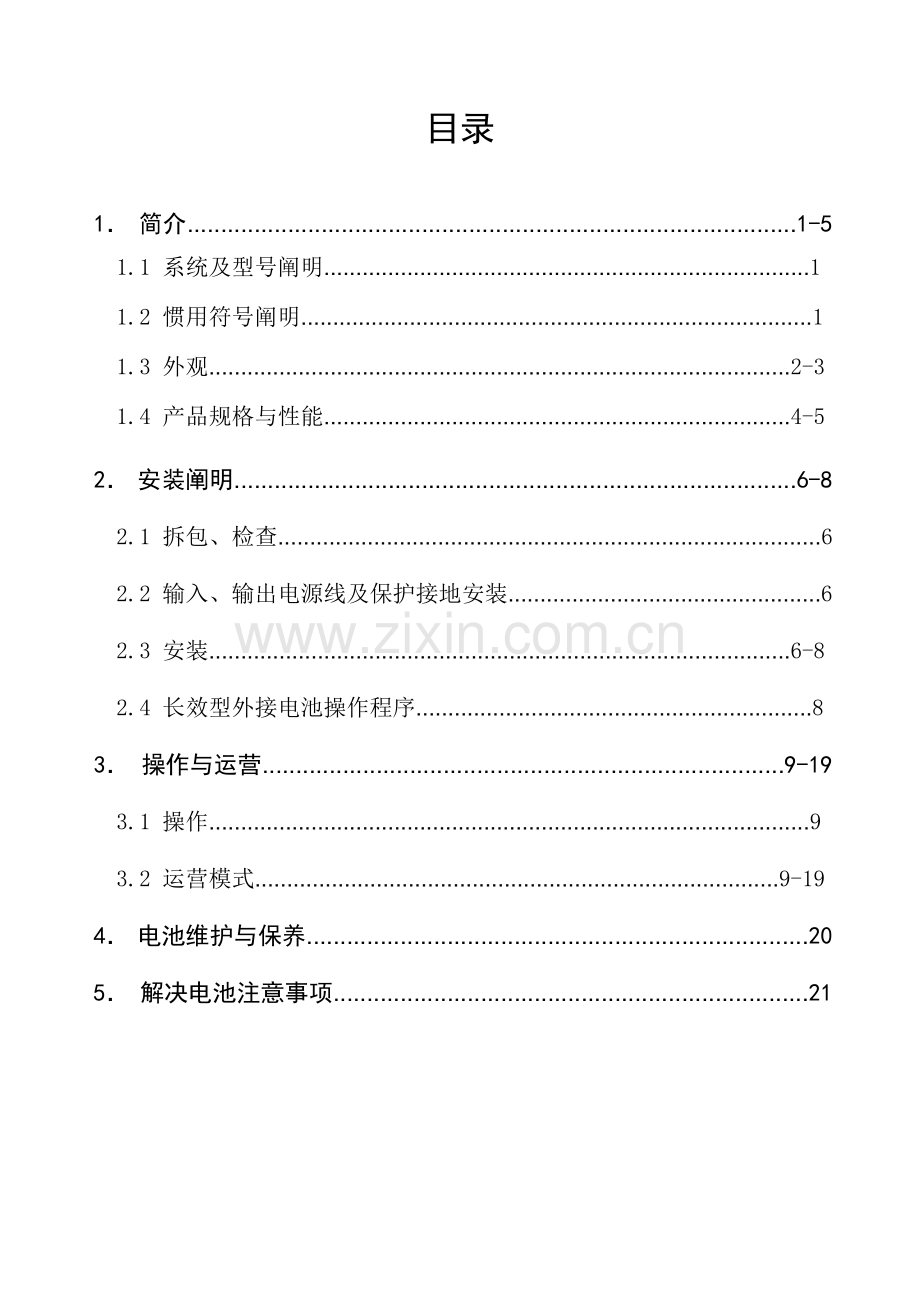

目录

1． 简介...........................................................................................1-5
1.1 系统及型号阐明............................................................................1
1.2 惯用符号阐明................................................................................1
1.3 外观...........................................................................................2-3
1.4 产品规格与性能.........................................................................4-5
2． 安装阐明....................................................................................6-8
2.1 拆包、检查.....................................................................................6
2.2 输入、输出电源线及保护接地安装.................................................6
2.3 安装...........................................................................................6-8
2.4 长效型外接电池操作程序..............................................................8
3． 操作与运营..............................................................................9-19
3.1 操作..............................................................................................9
3.2 运营模式..................................................................................9-19
4． 电池维护与保养...........................................................................20
5． 解决电池注意事项.......................................................................21

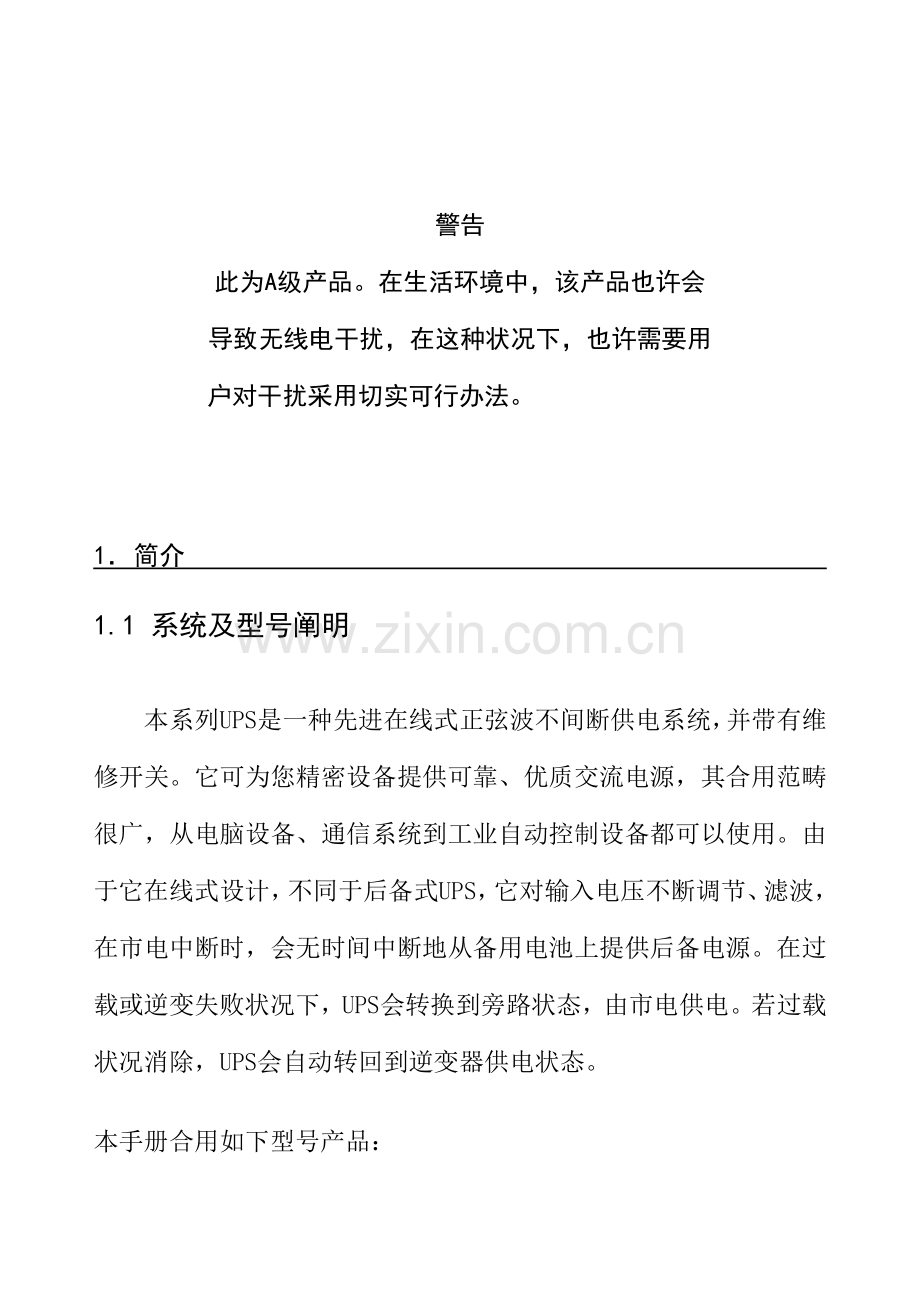

警告
此为A级产品。在生活环境中，该产品也许会
导致无线电干扰，在这种状况下，也许需要用
户对干扰采用切实可行办法。

1．简介

1.1 系统及型号阐明

本系列UPS是一种先进在线式正弦波不间断供电系统，并带有维修开关。它可为您精密设备提供可靠、优质交流电源，其合用范畴很广，从电脑设备、通信系统到工业自动控制设备都可以使用。由于它在线式设计，不同于后备式UPS，它对输入电压不断调节、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。在过载或逆变失败状况下，UPS会转换到旁路状态，由市电供电。若过载状况消除，UPS会自动转回到逆变器供电状态。

本手册合用如下型号产品：
1）6K/10K为内置电池原则机型，下文简称6K/10K；
2）6KS/6KL/10KS/10KL为可外接电池长效机型，下文简称6KS/6KL/10KS/10KL；

1.2 惯用符号阐明

下面某些符号会在本阐明书中用到，也也许在您应用过程中浮现，因而，请各位顾客熟悉它们，并知其含义。

符号及其含义
符号
含义
符号
含义

提示注意

保护接地

高压危险

报警切除

打开主机

过载批示

关闭主机

电池检查

待机或关闭主机

重复循环

交流

勿与杂物一同放置

直流

蓄电池

1．简介

1.3 外观

6K后板

6KS/6KL后板
1．简介

10K后板

10KS/10KL后板

1．简介

1.4 产品规格与性能

■电气性能：

型号
6K
6KS/6KL
10K
10KS/10KL
额定容量
6kVA/4.8kW
10kVA/8kW
输入
输入方式
单向接地
电压范畴
(120±5)VAC～(274±5)VAC
功率因数
≥0.99
旁路电压
(60±5)VAC～(300±5)VAC（默认值：60VAC～300VAC，通过软件可调）
输出
输出方式
单向接地
额定电压
220VAC ①
功率因数
0.8
电压精度
±1%
频率
1. 与输入频率相似(46Hz～54Hz)
2. 50Hz(市电频率>54Hz或者市电频率<46Hz)
3. 可以设定为60Hz
过载能力
105%±5%<负载≤125%±5%，60s后转旁路输出告警；
125%±5%<负载≤135%±5%，30s后转旁路输出告警；
负载>135%±5%，100ms后转旁路告警。
转换时间
市电←→电池 0 ms
市电←→旁路 < 4 ms
波峰因数
3:1
电池
电池输入电压
192VDC
内置电池节数
16
无
16
无
内置电池类型
12V/7AH密封免维护铅酸电池
后备时间
满载≥5分钟
充电电流
1A
5.5A
1A
5.5A
体积 L×W×H（mm）
533x260x560
425x190x328
533x260x560
533x260x501
重量 （kg）
55
12.5
62
21

①　注释：输出电压可设定为：200V/208V/220V/230V/240V。

1．简介

■ 工作环境：
环境温度
环境湿度
海拔高度
储藏温度
0℃～40℃
<95%
<1000m
0℃～40℃

注意：若客户使用在海拔为1000m以上,必要采用递减额定值输出,如下表所列:
海拔(m)
1000
1500

2500
3000
3500
4000
4500
5000
减额系数
100%
95%
91%
86%
82%
78%
74%
70%
67%

2．安装阐明

2.1 拆包、检查

1) 打开包装,包装内应有:
l UPS一台
l UPS使用手册一本
l 电脑通讯接口连接线一条

2) 检查UPS与否在运送中损坏。如发现损坏或部件缺少，请勿开机，及时告知承运商和经销商。

2.2 输入、输出电源线及保护接地安装

2.2.1安装注意事项

1） 放置UPS区域必要有良好通风，远离水、可燃气体和腐蚀剂。
2）不适当侧放，应保护前面板下端进风孔、后盖板电扇和箱体侧面进风孔畅通（保证UPS箱体与四周其他物体之间距离不不大于0.5米）。
3）机器若是在低温下拆装使用，也许会有水滴凝结现象，一定要等待机器内外完全干燥后才可安装使用，否则有电击危险。
4）UPS中性线依赖于输入电源或供电系统中性线，请勿切断外部输入中性线（即N线），否则会导致设备零地电压过高！
5）本系列UPS不带输出开关装置，请在UPS输出外部增长单一紧急开关装置（输出空开），且输出空开不能不大于额定输出电流规格规定。
6）UPS自身无自动反向馈电保护装置，客户需外部增长。
警告：线路施工前，请断开UPS。

2.3 安装

本机须由专业人员安装，依本地电气法规并按如下阐明进行配线。为了安全，请注旨在安装前切断市电配电开关。如是长效机，还应切断电池开关。
2．安装阐明

1) 打开UPS背面板上端子台盖板(详细位置详见外观示意图）。
2) 若是6K（S/L）UPS，请选用UL1015 10AWG（6mm2）线材或其他同等线材作为UPS输入输出线；若是10K（S/L）UPS，请选用UL1015 8AWG（10 mm2）线材或其他同等线材作为UPS输入输出线。

注意：切不可使用额定电流不大于UPS最大输入电流插座当做UPS输入电源，否则也许使插座烧毁（参见1.4产品规格）。
UPS输入端不能接带漏电保护功能开关，只能接空气开关或带保险丝闸刀开关，开关容量为UPS输入容量2.5倍。

3）按下图所示，将输入、输出线装配在输入、输出端子上。
注意：接线时，一定要保证输入输出线与输入、输出端子之间接触牢固，切不可接触不良。
4）若是6K（S/L），请用UL1015 10AWG（6 mm2）黄绿线连接输入保护地端子到安全地，并连接输出保护地端子到负载保护地；若是10K（S/L），请用UL1015 8AWG（10 mm2）黄绿线连接输入保护地端子到安全地，并连接输出保护地端子到负载保护地。
5） 安装完毕后，必要检查确认安装与否对的。
6） 若要安装漏电流保护开关，请安装在UPS输出线上。
7） 负载与UPS连接时,须先关闭负载,再接线,然后再逐个打开负载。
8） 无论输入电源线与否插入市电插座，UPS输出都也许带电，关闭UPS并不能保证机内部件不带电。如果要使UPS无输出，须先关机，再切断市电供应。
9） 建议在使用前将电池充电8小时以上。接好线后，只要将Input Breaker（输入开关）置“ON”，UPS会自动给电池充电。若不充电，也可立即使用，但后备时间会少于原则值。
10）需接电动机、显示屏、激光打印机等电感性负载时，因其运营时启动功率过大，选取UPS，容量要以启动功率计算。启动功率普通是额定功率两至四倍。

2．安装阐明

6K（S/L）/10K（S/L）输入、输出端子台配线图

2.4 长效型外接电池操作程序

2.4.1本系列机型均采用16节额定电压为12VDC相似规格容量电池，串联成192VDC为1组，可多组电池并联，但每组电池不可多接或少接电池，否则会导致异常状况。

2.4.2电池连接程序非常重要，若未依照程序进行，也许会有电击危险，因此请严格遵循下列环节进行：
1) 接电池时，在电池组和UPS之间务必安装一种直流空气开关。开关电压电流规格不得不大于下表所示相应型号UPS电池组电压和电流规格：
机型
6K
6KS/6KL
10K
10KS/10KL
电池组电压
192VDC
192VDC
192VDC
192VDC
电池组电流
34A max.
34A max.
56A max.
56A max.

注：可选配240VDC电池组。

2）将电池组开关置“OFF”，选取适当电池电缆线（6KS/6KL使用10AWG，10KS/10KL使用8AWG将16个电池串联起来和空气开关连接。

2.4.3 将电池连接线另一端，相应接UPS，完毕UPS与电池连接，UPS先不接任何负载，然后将电池组开关置于“ON”，接通市电，UPS开始对电池组充电。
3．操作与运营

3.1 操作显示面板

图3-1 LCD操作显示面板

1) 开机键功能：按开机键1 秒（一次提示音）以上即可开机。
2) 关机键功能：当UPS 工作于市电模式、电池模式时，按关机键1 秒以上（一次提示音）即可执行关机。
3) 功能键功能：
a) 电池自检：在市电模式下，按功能键5秒以上（两次提示音）可启动电池自检，执行电池自检操作。
b) 电池模式下和旁路模式下静音：按功能键5秒以上（两次提示音）可消除该模式下告警声功能，再持续按功能键5秒以上（两次提示音），告警功能恢复。
c) LCD屏幕切换功能：按功能键5秒以上（一次提示音）实现LCD不同屏幕之间切换。
4) LED 批示灯
LED显示涉及旁路批示灯、市电批示灯、逆变批示灯和电池批示灯。LED各个灯意义同LED面板中定义。

3.2 运营模式

UPS 运营模式重要可分为市电模式、电池模式、电池自检、旁路模式以及故障模式。UPS在前四种模式运营时，会将当前输出电压和输出频率作为主画面来显示，而当UPS处在故障模式时，故障代码
3．操作与运营

和告警界面将作为主界面显示。顾客如需要理解其他信息可以通过短按功能按键实现LCD屏幕切换。当显示画面在非主画面时，UPS会在30秒钟后自动切换到主画面显示。同步为了延长LCD使用，UPS会在顾客不操作按键1分钟后关断LCD背光显示。此时顾客只要轻触任何按键，背光就会点亮。

3.2.1市电模式

当UPS运营于市电模式下时，面板显示主画面如图3-2所示。此时市电批示灯与逆变批示灯会亮。负载量区域显示负载量，电池容量区域在电池未布满时会动态显示，当电池布满时，电池容量某些所有点亮。
1） 市电批示灯闪烁，表达零、火线接反或者没有接大地，UPS 仍工作于市电模式；若同步电池批示灯亮，表达市电电压或频率已超过正常范畴，UPS 已经工作在电池模式下。

图3-2 市电模式

2） 若负载容量超过100％，蜂鸣器半秒鸣叫一次，同步故障告警标记会一秒闪烁一次。提示您接了过多负载，您应当将非必要负载逐个去除，直到UPS告警解除。

3．操作与运营

3） 若电池批示灯闪烁，则表达 UPS 未接电池或电池电压太低，此时应检查电池与否连接好，并按功能键 5 秒，进行电池自检。确认连接无误，也许是电池故障或老化，请参见（3.2.6表格）故障解决表。
4） 其他显示画面分别为负载比例、实际负载、输入电压和频率、共四个画面。

注意：若接发电机，需按如下环节运营：
l 启动发电机，待其运营稳定后将发电机输出电源接到UPS 输入端（此时要拟定UPS 为空载），然后按开机程序启动UPS，UPS 启动后再逐个连入负载。建议以UPS 两倍容量来选取发电机容量。

3.2.2电池模式

电池模式下运营面板显示主画面如图3-3所示，此时电池批示灯和逆变批示灯亮；若接入异常之市电,市电灯会同步闪烁。负载量区域显示负载容量。电池容量区域显示电池容量。
1) 在电池模式运营时，蜂鸣器每隔 4 秒鸣叫一次，若此时持续按功能键 5秒以上，UPS 执行消音功能，蜂鸣器不再鸣叫报警，再持续按功能键 5 秒以上，报警恢复。

图3-3 电池模式

3．操作与运营

2) 当电池容量减少时，电池容量批示某些点亮数目会减少，当电池电压下降至预警电位时，蜂鸣器每一秒鸣叫一次，提示顾客电池容量局限性。
3) 其他显示画面分别为负载比例、实际负载、电池电压、机内最高温度共四个画面。

3.2.3旁路模式

通过UPSilon设立UPS 使其工作在旁路状态。旁路模式下运营面板显示主画面图3-4所示，市电批示灯与旁路批示灯亮，负载量区域显示负载容量。电池容量区域某些显示电池容量。
1) 在旁路模式运营时,蜂鸣器每隔 2分钟鸣叫一次，若此时持续按功能键 5秒以上，UPS 执行消音功能，蜂鸣器不再鸣叫报警，再持续按功能键 5 秒以上，报警恢复。
2) 若市电批示灯闪烁，表达市电电压或频率已超过正常市电工作范畴或市电零、火线接反或者没有接大地。
3) 其他显示画面分别为负载比例、实际负载、输入电压和频率、机内最高温度共四个画面。

注意：UPS 工作在旁路模式时，不具备后备功能。此时负载所使用电源是直接通过电力系统经滤波供应。

图3-4 旁路模式

3．操作与运营

3.2.4 故障和告警显示

UPS故障时,UPS进入故障运营模式，此时，故障提示符常亮，UPS长鸣，数据显示区域显示故障代码（3.2.6表格），如图3-5显示。

图3-5 故障显示

UPS浮现告警时，故障标记一秒闪烁一次，此时顾客可以通过功能键切换到告警显示画面如图3-6来查看告警代码（3.2.6表格）。

图3-6 告警显示

3．操作与运营

3.2.5 设定输出电压和频率

1) 确认UPS市电输入正常，让UPS处在待机模式或旁路模式。
2) 同步按住‘F’和‘OFF’键1s 左右后放开,蜂鸣器报警鸣叫一声，“OUTPUT”字段闪烁,按键进入设定模式。此时,如果“VAC”字段闪烁,意味着输出电压设定使能；如果“Hz”字段闪烁,意味着输出频率设定使能,此时LCD屏显示当前设定输出电压和频率。
3) 如果需要对电压进行设定，请确认电压设定与否使能（“VAC” 字段与否闪烁）。如果不是，按住‘F’1s 左右后放开，输出设定被使能，输出电压设定开始。
4) 长按‘OFF’键1s 左右后放开，LCD轮次显示被选取输出电压。
5) 重复执行（4）动作,直到LCD显示输出电压符合所需电压。
6) 按‘ON’键1s 左右，输出电压设定完毕。
7) 频率设立与电压设立同样，但在设定之前，请确认频率设定与否使能，如果不是，请按住‘F’ 1s 左右切换到频率设定界面（“Hz” 字段闪烁）。
8) 当设定完毕后，同步按住‘F’和‘OFF’键1s 左右后放开，蜂鸣器报警鸣叫一声，按键退出设定模式。

在上述设定过程中，如果在持续20s 内没有侦测到任何按键，UPS自动退出按键设定界面。

3.2.6 LCD Fault/Warning代码相应表

故障现象
故障因素
解决办法
故障/告警代码
故障标记
声音告警
F01
常亮
长鸣
BUS软启动超时
请与您供应商联系。
F02
常亮
长鸣
BUS高压Fault
请与您供应商联系。
F03
常亮
长鸣
BUS低压Fault
请与您供应商联系。
F05
常亮
长鸣
BUS短路故障
请与您供应商联系。
F06
常亮
长鸣
逆变软启动超时
请与您供应商联系。
3．操作与运营

故障现象
故障因素
解决办法
故障/告警代码
故障标记
声音告警
F07
常亮
长鸣
逆变电压高压
请与您供应商联系。
F08
常亮
长鸣
逆变电压低压
请与您供应商联系。
F10
常亮
长鸣
R相逆变电压短路
撤销负载，关闭UPS。确认负载与否故障，然后重新开机，如果尚有问题请与供应商联系。
F11
常亮
长鸣
EPO开关使能
确认机器EPO开关与否被拔出，EPO与否连接紧密。
F17
常亮
长鸣
R相负功
请与您供应商联系。
F21
常亮
长鸣
不均流Fault
请与您供应商联系。
F22
常亮
长鸣
过载故障
请与您供应商联系。
F23
常亮
长鸣
过温故障
请与您供应商联系。
F24
常亮
长鸣
INV 继电器无法闭合
请与您供应商联系。
F25
常亮
长鸣
INV Rly 粘死
请与您供应商联系。
F26
常亮
长鸣
市电输入SCR故障
请与您供应商联系。
F32
常亮
长鸣
通讯线未连
请与您供应商联系。
F34
常亮
长鸣
CAN通讯线故障
请与检查并机通讯线与否连接好。
F35
常亮
长鸣
同步信号线故障
请与您供应商联系。
F36
常亮
长鸣
工作电源故障
请与您供应商联系。
F42
常亮
长鸣
市电输入Fuse开路故障
请与您供应商联系。
F55
常亮
长鸣
NTC故障
请与您供应商联系。
F57
常亮
长鸣
电池故障
请与您供应商联系。
F59
常亮
长鸣
Charge过充或者电池长期高压
请与您供应商联系。
F60
常亮
长鸣
输入变压器过温
请与您供应商联系。

3．操作与运营

故障现象
故障因素
解决办法
故障/告警代码
故障标记
声音告警
A04
一秒闪烁一次
四秒鸣叫一次
市电异常
请检查市电输入电压。
A07
一秒闪烁一次
两分钟鸣叫次
市电L,N线反接
请检查市电输入接线。
A08
一秒闪烁一次
四秒鸣叫一次
旁路异常
对的接入L,N线以及保护地线。
A10
一秒闪烁一次
鸣叫六声
电池未接
请检查电池接线。
A11
一秒闪烁一次
一秒鸣叫一次
电池低压告警
UPS即将断输出，请切换到备用电源。
A12
一秒闪烁一次
长鸣
电池过充
请与您供应商联系。
A14
一秒闪烁一次
一秒鸣叫两次
过载预警
减少UPS所连接负载量。
A15
一秒闪烁一次
一秒鸣叫两次
过载报警
减少UPS所连接负载量。
A16
一秒闪烁一次
一秒鸣叫一次
电扇异常告警
确认电扇没有堵转。
A18
一秒闪烁一次
一秒鸣叫一次
充电器故障
请与您供应商联系。
A20
一秒闪烁一次
鸣叫三声
不满足开机条件
请确认电池与否连接。
A33
一秒闪烁一次
不叫
并机模式故障
请与供应商联系。
A34
一秒闪烁一次
1.5秒鸣叫一次,共三次
Eeprom读写错误
请与供应商联系。
A35
一秒闪烁一次
长鸣
ID重复
请与供应商联系。
A53
一秒闪烁一次
长鸣
无法辨认机种
请与供应商联系。
A61
一秒闪烁一次
长鸣
副功率板故障
请与供应商联系。

3．操作与运营

3.2.7原则机备用时间

断电后，长效机备用时间，与电池容量及负载大小等因素关于。原则机备用时间视负载大小而不同。参见如下曲线。

6K备用时间曲线 10K备用时间曲线

3.2.8网络通讯

本系列机型提供了网卡界面（Intelligent Slot），搭配专用webpower卡（可选购件），可以实现UPS远程监控，请联系您供应商查询详细状况。RS232提供电脑串行通讯介面，来监视输入电源和UPS资料，并控制UPS状态。

3.2.9通讯介面阐明

1）UPS提供RS232与主电脑通讯。
RS232介面资料形式设定为：
波特率：2400bps
数据位：8bit
终结位：1bit
奇偶校验位：None
3．操作与运营

RS232 介面

RS232介面：
下面是DB-9连接器脚位阐明：

Pin号
功能阐明
I/O
3
Rxd
Input
2
Txd
Output
5
GND
Ground

2）UPS提供USB与主电脑通讯。

公口 母口

3．操作与运营

USB引脚定义

引脚
功能
颜色
备注
1
V Bus
红
电源 5V
2
Data -
白
数据 -
3
Data +
绿
数据 +
4
GND
黑
地

备注：当选取通讯设备时，RS232和USB二选一，默认选取RS232。

3）只需安装AS400卡（选购件），即可实现运用AS400系统UPS监控功能，作为电源监控管理。
脚位阐明：
PIN1导通：UPS故障 (UPS Failure)
PIN2导通：警示声响（Summary Alarm）
PIN3接地：（Ground）
PIN4远程关机：（Remote shutdown）（Input）
PIN5公开端：（Common）
PIN6导通：旁路动作（Bypass Active）
不导通：UPS工作
PIN7导通：电池低电位（Low Battery）
PIN8导通：UPS工作(UPS ON)
不导通：旁路工作
PIN9导通：市电停电（Utility Failure）

AS400介面
4．电池维护与保养

l 本系列UPS只需很少维护。原则机电池为阀式调节、低维护型、只需经常保持充电以获得盼望寿命。UPS在同市电连接时，不论开机与否，始终向电池充电，并且提供过充、过放电保护功能。

l 如果长期不使用UPS，应每隔四到半年对UPS充电一次；在高温地区，电池每隔两个月充、放电一次，每次充电时间不得少于12小时。

l 正常状况下，电池使用寿命为三到五年，如果发现状况不佳，则必要提早更换。更换电池时，必要由专业人员执行。

l 更换电池时，遵循数量一致，型号一致原则。

l 电池不适当个别更换，整体更换时应遵守电池供应商批示。

l 正常时（UPS很少后备供电前提下），电池每四到半年充、放电一次，放电至关机后持续充电，且原则机充电时间不得少于12小时，请注意须带50%以上负载进行放电。

l 蓄电池维护宜由具备蓄电池专业知识人员进行或在其监督下进行，并有相应办法。

l 更换蓄电池时，应使用相似型号和数量蓄电池替代，或使用蓄电池包替代。

警告：不得将蓄电池置于火中。蓄电池也许爆炸；
不得打开或损坏蓄电池。释放电解液对眼睛和皮肤有害，甚至也许中毒。

注 意
用错误型号电池更换会有爆炸危险
务必按照阐明处置用完电池

5．解决电池注意事项

1. 解决前，脱下戒指、手表之类金属物品。

2. 更换电池线，请向我司服务站或经销商购买原材料，以避免因容量局限性而导致发热或打火，引起火灾。

3. 不能用火对电池或电池组进行解决，否则会爆炸伤人。

4. 勿损坏或打开电池，电池溢出电解液，具备很强毒性，对人体有害。

5. 避免电池正负极短路，否则会引起火灾或电击。

6． 触摸电池前要检查有无电压。电池组回路与输入电压回路不隔离，在电池端子与地面间会有高压危险。

7. 虽然输入电源开关断开，UPS内元器件仍与电池连接，有潜在危险。因此在从事维修和保养工作前要断开电池开关或拔掉电池端子。

8. 电池具备高电压、大电流危险。电池维护应由懂得蓄电池知识专业人员来更换、保养，其她人不得擅动。
