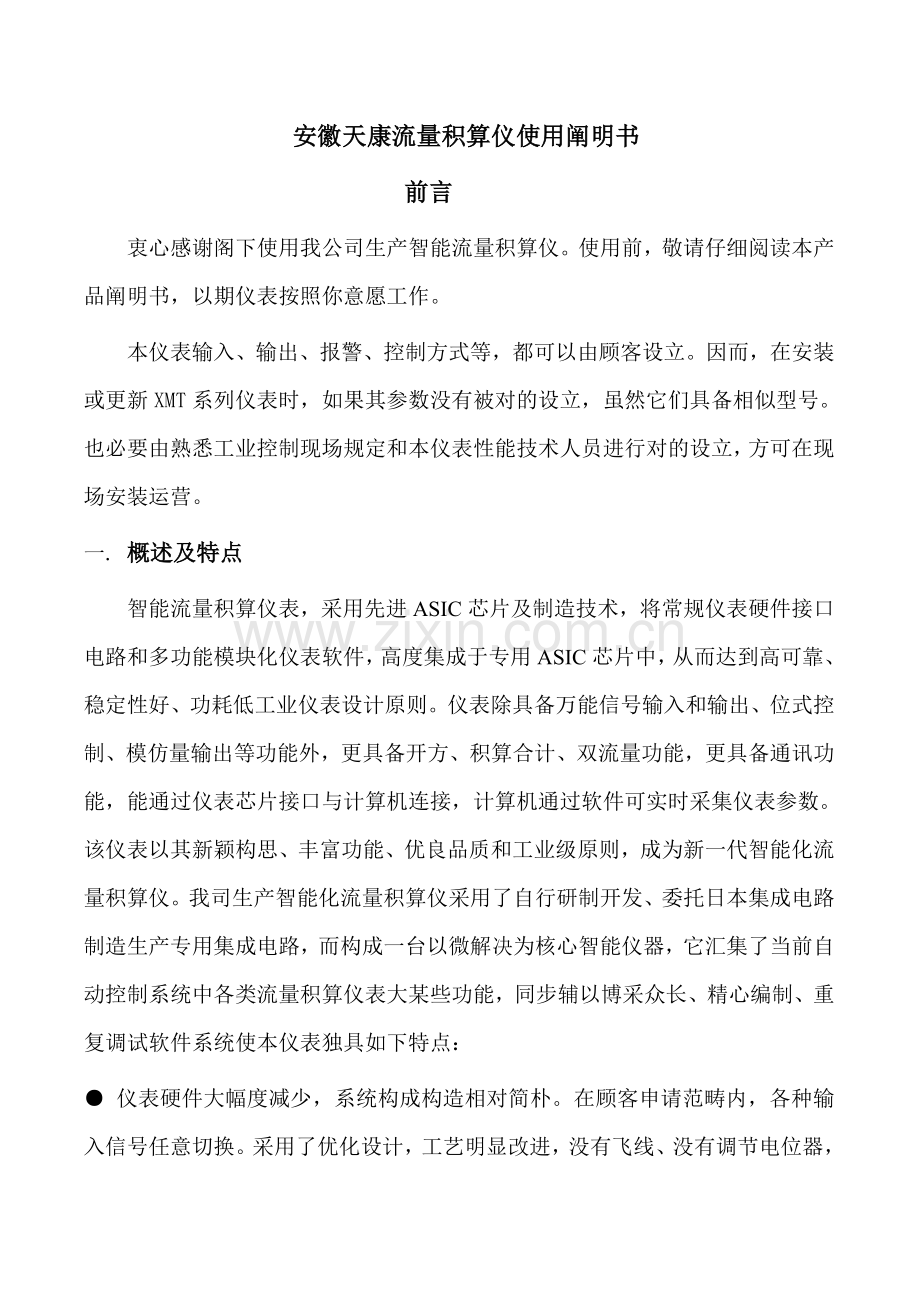

安徽天康流量积算仪使用阐明书
前言
衷心感谢阁下使用我公司生产智能流量积算仪。使用前，敬请仔细阅读本产品阐明书，以期仪表按照你意愿工作。
本仪表输入、输出、报警、控制方式等，都可以由顾客设立。因而，在安装或更新XMT系列仪表时，如果其参数没有被对的设立，虽然它们具备相似型号。也必要由熟悉工业控制现场规定和本仪表性能技术人员进行对的设立，方可在现场安装运营。
一. 概述及特点
智能流量积算仪表，采用先进ASIC芯片及制造技术，将常规仪表硬件接口电路和多功能模块化仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低工业仪表设计原则。仪表除具备万能信号输入和输出、位式控制、模仿量输出等功能外，更具备开方、积算合计、双流量功能，更具备通讯功能，能通过仪表芯片接口与计算机连接，计算机通过软件可实时采集仪表参数。该仪表以其新颖构思、丰富功能、优良品质和工业级原则，成为新一代智能化流量积算仪。我司生产智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产专用集成电路，而构成一台以微解决为核心智能仪器，它汇集了当前自动控制系统中各类流量积算仪表大某些功能，同步辅以博采众长、精心编制、重复调试软件系统使本仪表独具如下特点：

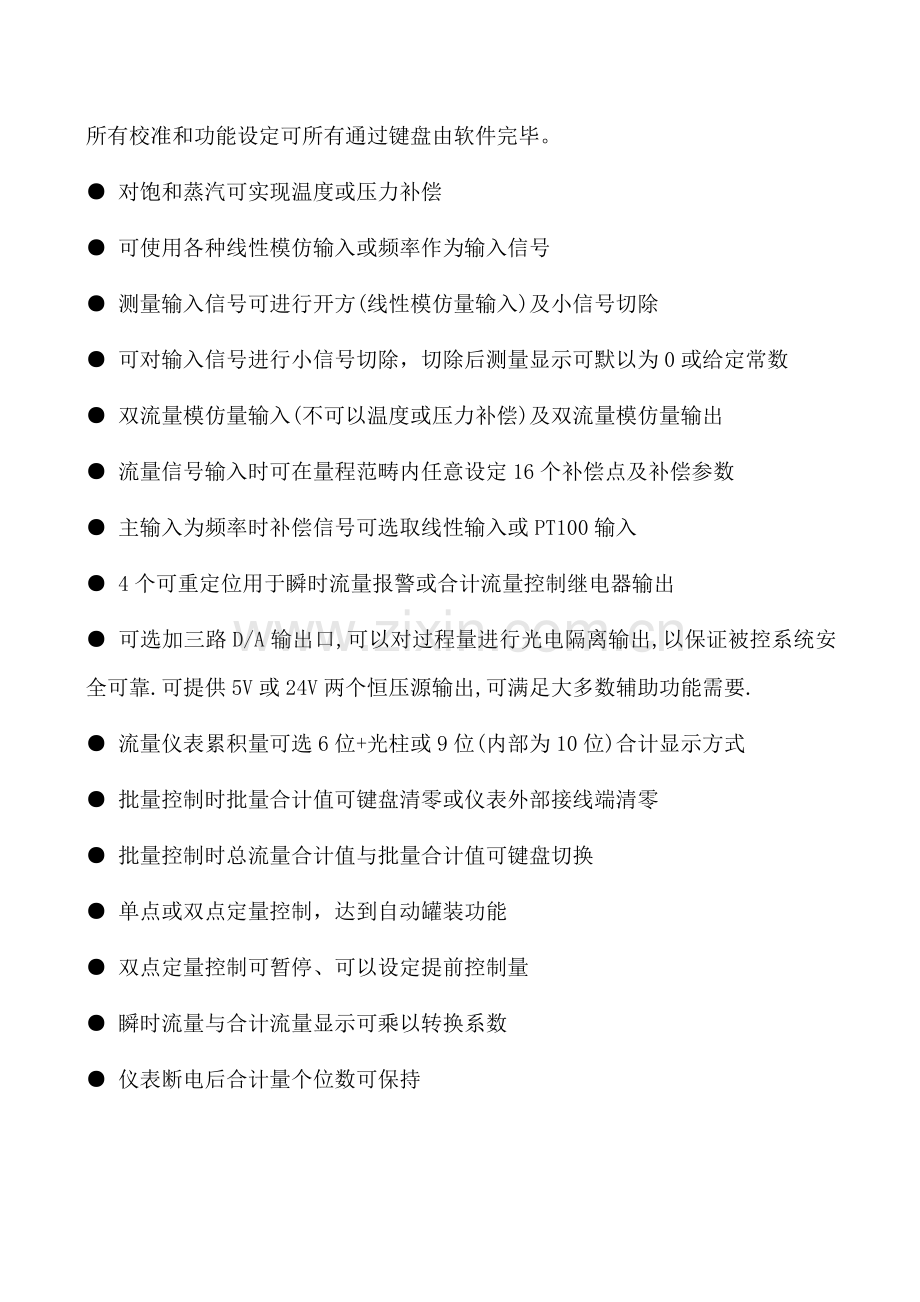

● 仪表硬件大幅度减少，系统构成构造相对简朴。在顾客申请范畴内，各种输入信号任意切换。采用了优化设计，工艺明显改进，没有飞线、没有调节电位器，所有校准和功能设定可所有通过键盘由软件完毕。
● 对饱和蒸汽可实现温度或压力补偿
● 可使用各种线性模仿输入或频率作为输入信号
● 测量输入信号可进行开方(线性模仿量输入)及小信号切除
● 可对输入信号进行小信号切除，切除后测量显示可默以为0或给定常数
● 双流量模仿量输入(不可以温度或压力补偿)及双流量模仿量输出
● 流量信号输入时可在量程范畴内任意设定16个补偿点及补偿参数
● 主输入为频率时补偿信号可选取线性输入或PT100输入
● 4个可重定位用于瞬时流量报警或合计流量控制继电器输出
● 可选加三路D/A输出口,可以对过程量进行光电隔离输出,以保证被控系统安全可靠.可提供5V或24V两个恒压源输出,可满足大多数辅助功能需要.
● 流量仪表累积量可选6位+光柱或9位(内部为10位)合计显示方式
● 批量控制时批量合计值可键盘清零或仪表外部接线端清零
● 批量控制时总流量合计值与批量合计值可键盘切换
● 单点或双点定量控制，达到自动罐装功能
● 双点定量控制可暂停、可以设定提前控制量
● 瞬时流量与合计流量显示可乘以转换系数
● 仪表断电后合计量个位数可保持

因而本仪表与普通控制流量仪表相比，各项或能水平有一种相称大提高与突破，其可靠性、稳定性有了相称保证，同步该仪表既与当前国际同类仪表接轨，较高性能价格比，更适合于国情，对代替进口具备重要意义。
二. 重要技术指标
1.测量精度:±0.5%FS+1字
2.调节控制精度:位式:±0.5%FS
3.报警控制：1-4路瞬时量或累积量报警控制（上限，上上限，下限，下下限）；
单点、双点定量控制。
4.继电器接点容量:AC220V，3A（无感负载）
5.变送输出精度：±0.5%FS 负载能力：0-600Ω
6.配电输出：24VDC（供两线制变送器用）
7.输入阻抗：0-10mA:500Ω、4-20mA：250Ω、DC.V≥200KΩ
脉冲幅值:≥2.5V,频率范畴0.01-10000Hz
8.供电电源:AC85V～220V，50Hz DC24V
9.最大功耗：5W
10.环境条件:温度:0-50℃ ,相对湿度：＜85%,无腐蚀性气体，容许低震动场合
11.仪表重量：约0.5kg
12.外形尺寸：160×80mm（横式） 80×160mm（竖式） 96×96mm（方式）
13.开孔尺寸：152×76mm（横式） 76×152mm（竖式） 92×92mm（方式）三. 面板显示阐明：
1．上排4个数码管显示瞬时流量,也可显示设定值(SP1)，双点定量控制测量时显示已经罐装数,设定期显示设定参数提示符
2．下排6个(或9个)数码管显示累积量或温压补偿时通过键盘位移键转换显示测量3位温度测量值、3位压力测量值，设定期显示设定参数。
3．下排为6个数码管时可有一根20线单色模仿条显示瞬时流量％。
4．批示灯阐明：
LED－A为SP1状态批示灯
LED－E为SP2状态批示灯
LED－B为SP3状态批示灯
LED－C为SP4状态批示灯或双流量仪表第一路显示批示灯
LED－D为小信号切除状态批示灯或通讯接受成功闪烁批示灯
LED－F为双流量仪表第一路显示或批量总合计值或流量系数转换显示或单显示瞬时流量批示灯
LED－G为双流量第二路显示或批量批量值或单显示累积量批示灯
LED－H为批量控制暂停批示灯或单显示批量累积量批示灯

四. 键盘定义
设定键SET：在运营状态按该键进入设定状态；在设定状态下按该键，确认当前操作数并修改内部寄存器值，功能选取菜单向下移动一步，调出提示符及相应参数。当该键与A/M键同步按下，则退出设定。
右移键►：在设定状态按一下该键，小数点向右移一位，小数点闪烁位为当前设定位；在运营状态下按一下该键则显示数（瞬时量和累积量）转换为乘以转换系数后显示数（无温压补偿）；具备温压补偿仪表,在正常运营中,按一下位移键,则累积量与温度或与或压力显示进行了切换；具备消音时间智能声光报警功能监控其他继电器有效时显示闪烁,按位移键可暂缓声报警。
减键▼：在设定状态按一下该键，当前设定位数字减1个字;若设定位为控制码时，原位递减；设定位为工程量时，原位递减并自动产生向高位借位；批量控制有暂停功能时，用键盘减键启动或取消暂停。
加键▲：在设定状态按一下该键，当前设定位数字加1个字。若设定位为控制码时，原位递加；设定位为工程量时，原位递加并自动产生向高位进位；批量控制时作清零键。
手自动键A/M：在设定状态按一下该键，则可将设定程序倒退一步。与SET键同步按下，则半途退出设定。

B菜单参数设立符号意义解释表： 表一
功能设立
符号
设立格式
输入方式设立
In
控制码(见表二).
频率输入或输出满度值
PFS
工程量
抗干扰模式
≡＝－
控制码(见表三).
小数点位置设定
dIP
0～3
工程量
显示位移
_–¯
工程量或输入量程％(流量)
流量方式设立
LL
控制码(见表四).
P-L转换系数整数设立值
P-Lh
0～9999
工程量
P-L转换系数小数设立值
P-LL
.0000～.9999
工程量
流量仪表小信号切除
¯¯ ¯ ¯ ¯¯ ¯
输入量程％
瞬时流量满度设立
LFs
工程量
双流量仪表小信号切除2
¯ ¯ ¯ ¯2
输入量程％
双流量瞬时流量满度设立2
LFs2
工程量
体积/质量转换数3位小数点
Lc
转换系数
流量温度补偿量程下限设立
tdo
工程量
流量温度补偿量程上限设立
tuP
工程量
流量温度补偿标况值设立
to
工程量
流量压力补偿量程下限设立
Pdo
工程量
流量压力补偿量程上限设立
PuP
工程量
流量压力补偿标况值设立
Po
工程量
第一报警参数
SP1
工程量
第一报警回差值
P1h
1≤P1h≤255
工程量
第一报警方式
P1c
控制码(见表五).
第二报警参数
SP2
工程量或％
第二报警回差值
P2h
1≤P2h≤255
工程量或％
第二报警方式
P2c
控制码(见表五).
第三报警参数或声报警标志
SP3
工程量或0
第三报警回差值或声定期
P3h
1≤P3h≤254
工程量或分钟
第三报警方式或声光报警方式
P3c
控制码(见表五).
第四报警参数
SP4
工程量
第四报警回差值
P4h
1≤P4h≤255
工程量
第四报警方式
P4c
控制码(见表五).
模仿输出设立
out
控制码(见表六).
第一过程量输出零点设立
odo
工程量
第一过程量输出满度设立
oup
工程量
第二过程量或最大值输出零点设立
odo2
工程量
第二过程量或最大值输出满度设立
oup2
工程量
通讯数据传播方式设立
Ucr
控制码(见表七).
仪表通讯机号
UAd
仪表通讯机号
流量积算累积值清除
LLo
5555
5500
控制码
第二流量积算累积值清除
LLo
5555
55
控制码
●仪表具备开方功能瞬时流量与量程计算
设仪表最大瞬时流量LFS=、仪表模仿量输入零点为io=4mA、模仿量输入满度为im=20mA、当前模仿量输入为in=17mA。
则瞬时流量＝LFS×＝×＝1802.77
上式中补偿值＝工况密度值÷标况密度值，没有补偿时其值为1。
工况密度值＝实际测量温度或压力所相应密度值
标况密度值＝设计时给定温度或压力所相应密度值

输入信号代码表In（表二）
代码
输入信号名称或属性
10
0-20mV.DC(线性)
11
0-75mV.DC(线性)
12
0-200mV.DC(线性)
13
0-5V.DC(线性)
14
1-5V.DC(线性)
15
0-10mA.DC(线性)
16
不可操作
17
4-20mA.DC(线性)
30
0.01-10KHz(线性)
抗干扰模式_–¯（表三）
0
不进行抗干扰解决

1～10
抗干扰方式1
　同步信号中低频扰动，扼制干扰源
11～18
抗干扰方式2
用于不规则干扰源，等效于二阶滤波系统
19～30
抗干扰方式3
阻尼器方式0.1～4分钟
31～40
抗干扰方式4
抗干扰能力较方式1更强
41～99
抗干扰方式5
滚动采样＋能辨认1阶或2阶采样速率变量
141～199
抗干扰方式6
抗干扰方式5＋显示不进行抗干扰解决

流量方式设立LL（表四）
0,4
X
模仿量输入
比例方式
1,5
开方方式
2,6
比例+小信号切除方式
3,7
开方+小信号切除方式
0,4
1
仅频率输入
当B菜单流量方式为00＝每小时瞬时流量值，
若为01＝常数整数P-Lh所设立参数。
0～3
X

没有模仿条，累积量为9位(内部为10位)显示方式。
4～7
20线单色模仿条,累积量为6位(内部为10位)显示方式。
X
0

无补偿方式
1
无补偿方式
2
饱和蒸汽－压力补偿方式
3
线性补偿方式及双流量仪表比例混合方式
4
饱和蒸汽－温度补偿方式(传感器信号制同主输入)
5
饱和蒸汽－温度补偿方式(温度传感器为Pt100)
8
瞬时流量与合计流量显示可乘以转换系数(SB_Lc)

位式控制、报警方式代码表（表五）
十位
个位
控制方式
0,1
X
C菜单不可看相应设定值
2,4,6,8
C菜单可看但不能设定相应设定值
3,5,7,9
C菜单可看，可设定相应设定值
4,5
位控继电器(SP1～4)吸合时有外控及(0～25.5秒)时间延时控制作用。
6,7
位控继电器(SP1～4)释放时有外控及(0～25.5秒)时间延时控制作用。
8,9
重上电后用于位式控制继电器(SP1～4)先释放后吸合辅助方式。
X
0
下限报警(上单回差)
1
上限报警(下单回差)
2
下限报警(双回差)
3
上限报警(双回差)
4
下限报警(下单回差)
5
上限报警(上单回差)
6
流量方式下限报警(双回差)
7
流量方式上限报警(双回差)
8
流量累积量下限报警(上单回差)
9
)流量累积量上限报警(下单回差

模仿量输出方式代码表（表六）
千位
百位
十位
个位

X
X
X
0,2,4,6,8
第一路模仿输出0～10mA(12位D/A)
1,3,5,7,9
第一路模仿输出4～20mA(12位D/A)
2,3,6,7
双流量仪表有开方功能时第一路为瞬时流量否则为输入过程量模仿输出
X
X
0,2,4,6,8
X
第二路模仿输出0～10mA(12位D/A)
1,3,5,7,9
第二路模仿输出4～20mA(12位D/A)
2,3,6,7
双流量仪表有开方功能时第二路为瞬时流量否则为输入过程量模仿输出
4～7
三路模仿输出零点,满度校正容许
X
0,2,4,6
X
X
第三路模仿输出0～10mA(12位D/A)
1,3,5,7
第三路模仿输出4～20mA(12位D/A)
2,3,6,7
F8参数为199＋256*N(N=0～38)时，同步按加键与位移键即清累积值。
0～3
流量单显示仪表开机显示瞬时值。
两种显示方式可以按位移键切换
4～7
流量单显示仪表开机显示流量累积值值。

通讯数据传播方式设立(表七)
X
0,4
仪表通讯波特率为2400
1,5
仪表通讯波特率为4800
2,6
仪表通讯波特率为9600
3,7
仪表通讯波特率为19200
0～3
1个起始位，8个数据位，1个停止位。
4～7
1个起始位，8个数据位，2个停止位。
0,1,4,5
X
在1～2个停止位前没有校验位。
2,6
在1～2个停止位前插入1个奇校验位。
3,7
在1～2个停止位前插入1个偶校验位。
4～7
读仪表即时参数时容许分别自定义4个参数地址
8,9
不启用通讯功能

五.操作工菜单操作程序(C菜单)
(1)启动电源,仪表通电,显示测量值。
(2)按一下SET键,进入设定准备状态,显示SEL。
(3)再按一下SET键,显示密码555。此时如将555将为655，
再按一下SET键，则进入B菜单操作程序。（见表一）此时不变化555字码
再按一下SET键，进入C菜单设立程序1。上排字符显示SP1，表达第一路位式控制点或报警点设立。 注：所订仪表无控制无报警则无此程序（1-4相似）
（4）再按一下SET键，显示字符End，表达终结设定。再按一次SET键，显示0。
（5）再按一下SET键，退出设定，显示测量值。

六.内部原则参数校正及菜单操作程序(E菜单)
（1）启动电源，仪表通电，显示测量值。
（2）按一下SET键，显示SEL。SP1时按返回键，显示进入设定准备状态。
（3）再按一下SET间，显示密码555。
在设定状态下，将SEL菜单555改为159，则可进入E菜单，进行各种信号调校功能。
400Ω电阻信号基准设定
E0
5000
热电偶用二级管或Cu50补偿零点
E1
室温值(℃)
主输入 20mV基准设定
E2
5000
副输入 20mV基准设定
E3
5000
主输入 200mV基准设定
E4
5000
副输入 200mV基准设定
E5
5000
主输入 5V基准设定
E6
5000
副输入 5V基准设定
E7
5000
主输入 20mA基准设定
E8
5000
副输入 20mA基准设定
E9
5000
将选取基准信号（表中前项）对的输入给仪表，选取相应菜单项（表中中项）后，通过键盘将被定数值（表中后项）键入，将SET键确认后退出E菜单，该仪表调校结束。

七．仪表安装与维护
1.仪表安装
智能流量积算仪采用盘面式安装，安装时需在安装屏上开孔，开孔尺寸参照“重要技术指标”中第13条。
安装时应注意：1）检查仪表型号及输入信号代码与实际检测信号与否一致。2）把仪表插入安装孔，将两侧安装螺杆恰当旋紧。
2.维护
1）安装环境不应有腐蚀性气体，连接处接触良好。
2）检测元件安装位置应能及时对的反映过程量变化。
3）仪表接线应认真按仪表接线规定和关于规范进行，避免因错接或布线
不合理导致仪表损坏或引入干扰。
4）如发现仪表显示有闪烁，应检查输入信号与否断线，输入与否超量
有温压补偿仪表补偿信号与否接好，并予以修正。
5）如发现仪表无显示应检查电源接线及供电电源与否正常。

八. 随机附件
1.智能流量积算仪表 1台
2.出厂检测合格证 1份
3智能流量积算仪使用阐明书 1份

安徽天康股份有限公司
二〇一三年八月十九日
