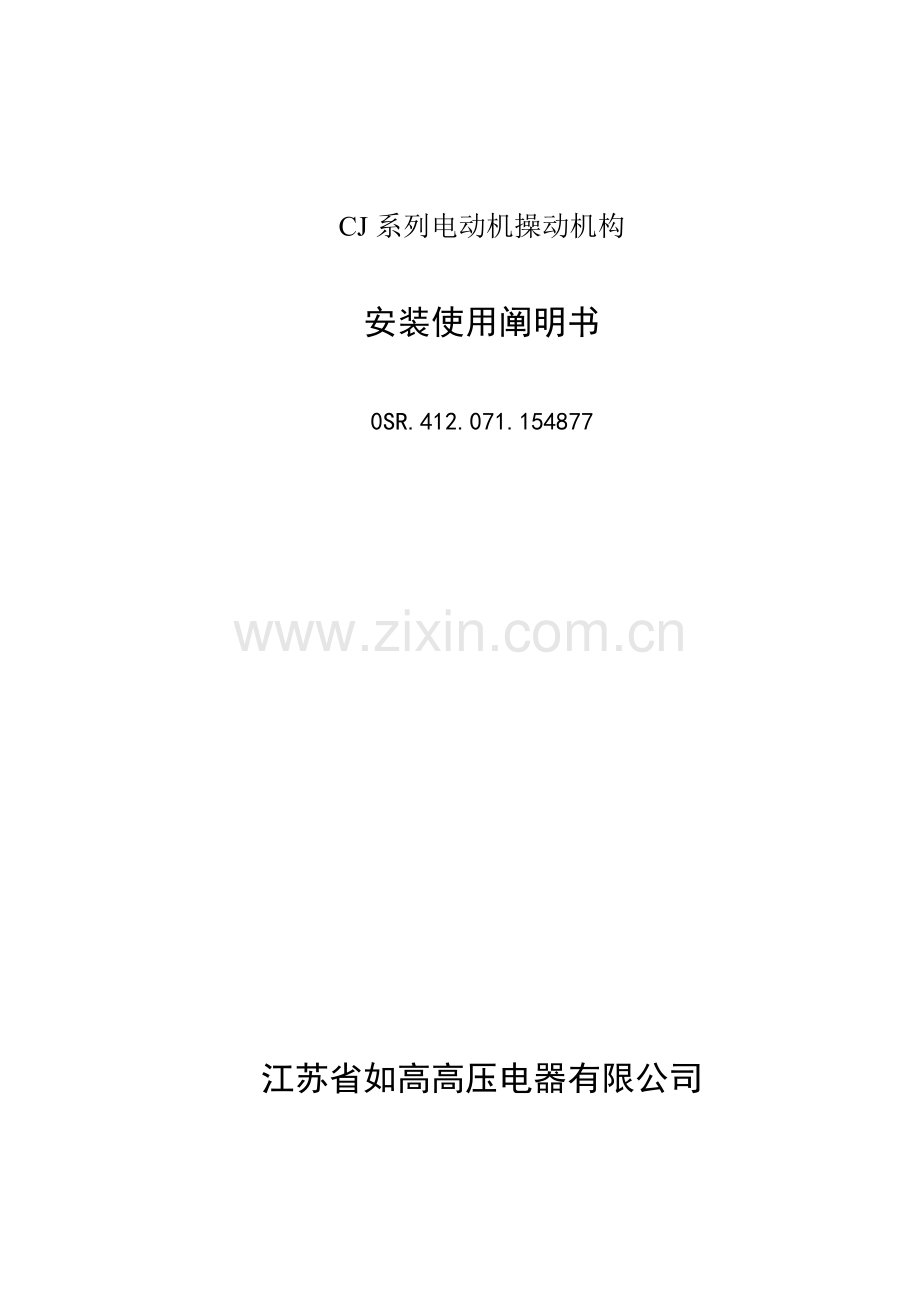

CJ系列电动机操动机构

安装使用阐明书

0SR.412.071.154877

江苏省如高高压电器有限公司

10月

目录
1 概述………………………………………………………………………………………………
1.1 产品型号和名称…………………………………………………………………………………
1.2产品用途和合用范畴……………………………………………………………………………
1.3本设备制造执行原则…………………………………………………………………………
1.4 使用环境条件……………………………………………………………………………………
2 重要规格及技术参数……………………………………………………………………………
3 产品构造与工作原理……………………………………………………………………………
3.1 产品构造…………………………………………………………………………………………
3.2 工作原理…………………………………………………………………………………………
4 安装和调试………………………………………………………………………………………
4.1安装前检查………………………………………………………………………………………
4.2 安装环节…………………………………………………………………………………………
4.3 产品调试…………………………………………………………………………………………
4.4 安装注意事项……………………………………………………………………………………
5 操作与运营………………………………………………………………………………………
5.1 电动分合闸及停止操作…………………………………………………………………………
5.2 现场人力操作分合闸……………………………………………………………………………
6 保养和维护………………………………………………………………………………………
6.1常规检查和维护…………………………………………………………………………………
6.2检查注意事项……………………………………………………………………………………
7 验收和贮存………………………………………………………………………………………
7.1 验收项目…………………………………………………………………………………………
7.2 贮存………………………………………………………………………………………………
8 随机文献及随机附件、备件……………………………………………………………………
8.1 随机文献…………………………………………………………………………………………
8.2 产品成套供应……………………………………………………………………………………
8.3 附图………………………………………………………………………………………………
9 定货须知…………………………………………………………………………………………
10 其她………………………………………………………………………………………………
11 惯用各种规格钢制普通螺纹连接螺纹力矩值…………………………………………

CJ系列电动机操动机构安装使用阐明书
1概述
1.1 产品型号和名称
a) 型号： CJ2、CJ5 、CJ6、CJ9；
b) 名称：电动机操动机构。
1.2 产品用途与合用范畴
CJ系列电动机操动机构（简称操动机构），属户外产品，供操作高压隔离开关之用，可进行远方控制，也可就地用电动控制或用摇把进行人力操作。
1.3 本设备制造执行原则
a) IEC62271-102 高压交流隔离开关和接地开关；
b) IEC62271-1 高压开关设备和控制设备原则共用技术规定；
c) IEC 60694 高压开关设备和控制设备原则共用技术规定。
1.4　使用环境条件
a)环境温度： -50℃～+55℃；
b)海拔不超过m；
c)风速不超过34m/s；
d)覆冰厚度： 不超过10mm；
e)地震烈度： 不超过9度；
f)无频繁激烈振动，无易燃易爆和化学腐蚀物质；
g)阳光辐射强度1000W/m2(晴天中午) ；
h)不合用于具备大量导电气体、尘埃或足以减少其电气性能及有爆炸危险场合；
i)电源电压变化范畴：额定电压85％～110％。
2　重要规格及技术参数
重要技术参数见表1。
表1重要技术参数
项 目
单位
数 值
电
动
机
额定电压
V
AC 380、DC220、DC110
额定功率
W
370
额定转速
r/min
1400
额定电流
A
0.98、2.5、5
起动电流
第1页 共10页
A
≤5、≤15、≤25

编 制
朱坤
1031

校 核
徐荣
1031

原则化
刘蓉
1031

e
重描
14KF999
朱坤
1021
孙涛
审 定
易少俊
1031
页次
标记
处数
更改文献号
签 字
日 期
会 签
批 准
马山华
1031
表1（续）
项 目
单位
数 值
控制回路电压
V
AC380、AC220、DC220、DC110
控制回路电流
A
≤1
额定输出转矩
N·m
560 、 430
操动机构输出轴输出转角

90°、180°
机构重量
kg
75
包括产品型号

CJ2、CJ5、CJ6、CJ9
防护级别

IP54
3　产品构造与工作原理
3.1产品构造
3.1.1 CJ系列机构箱内设有远、近控开关，可实现就地电动分、合闸操作和远方遥控操作；并可用摇把进行人力分、合闸操作，通过摇把插入与拔出，自动实现手动与电动互相闭锁。
3.1.2 CJ系列机构采用了先进、可靠、免维护电动机保护器，该保护器是依照隔离开关电动机构运营特点设计，无需外电源，对电动机运营中对称性故障（如过载、堵转等）及非对称性故障（如断相、电流不平衡）有可靠保护功能。并且当电机电源断开后，其过流保护装置检测到电流为零后，会在3s左右断开控制回路电源。
3.1.3 CJ系列机构内正常装有8常开、8常闭辅助开关，由转轴带动辅助开关切换，在隔离开关处在合闸或分闸位置时，发出相应信号。
3.1.4 CJ系列机构箱采用三面开门构造，极其便于安装维护。前门可自由打开，侧门通过螺栓紧固，松开螺栓即可卸下。
3.2工作原理
3.2.1 CJ系列机构采用电动机驱动蜗轮蜗杆减速装置，带动输出轴工作，输出轴采用垂直安装，具备噪音小特点。
3.2.2 CJ系列机构中采用电气分、合闸终点限位开关与机械限位装置相配合方式，使机构主轴限制在精确位置。
4　安装和调试
4.1 安装前检查
安装前应检查操动机构有无损坏、转动与否灵活、紧固件与否松动、各电气元件与否完好，确认无损后方可进行安装。
4.2 安装环节
CJ系列操动机构外形与安装尺寸见图1、2，电气原理接线图见图3。
4.3产品调试
按图1将机构固定在便于操作且垂直地面支架上，支架在承受N·m弯矩作用时，应不能产生变形及明显晃动，此时调节固定基座4个M16螺栓（顾客自备）使机构转轴与隔离开关在同一垂直线上，将机构箱内配供接头套在机构输出轴上使机构和开关同处在合闸位置，再用钢管将隔离开关和机构上转轴连接起来。并手动操作多次，确认精确无误后，按图3进行控制回路接线，同步接上地线，最后用电动形式操作多次，对的无误后即可投入运营。
第2页 共10页
在额定操作电压85％～110％范畴内，应能保证隔离开关可靠地分闸或合闸。
4.4 安装注意事项
注意：1).转换开关QC所处位置；
2).在通电操作前，使机构处在分合闸中间位置，然后接上电源，按合闸或分闸按钮。
3).观测交流电动机构主轴转动方向与否符合规定。若相反，及时切断电源，改换电源线相序。
4).操动机构分合闸位置不能以辅助开关切换位置拟定，必要以机构机械定位位置拟定。
5).由于电动机保护器输出接口采用无触点固态式电子开关，故检查开关通断特性不能简朴用万用表电阻档来测量。检测其他电路时可以将该接点1、2短接。
6).装配图1所示夹件时，螺栓需交叉、对称、逐渐、均匀拧紧，最后将止紧螺栓按照附表1参照力矩拧紧。
7). 加热：箱内温度不大于或等于5℃或者相对湿度不不大于或等于85％时。
8). 停止加热：箱内温度不不大于或等于13℃或者相对湿度不大于或等于75％时。
9).当箱内温度低于零下9℃时，温湿度控制器将显示CC，此时不属异常。
5　操作与运营
5.1 电动分合闸及停止操作
5.1.1现场就地操作电动机操动机构时，转换开关（QC）打在近控位置（其原理图参见附图3），进行电动分闸、电动合闸、电动停止操作。
5.1.2电动分闸：按下分闸按钮（SB）,分闸接触器（KM）线圈接通，接触器常开触头闭合并自锁，使电动机启动，电动机驱动蜗轮蜗杆减速装置，主轴逆时针方向转动，带动与主轴相连隔离开关分闸。当主轴接近分闸终点位置时，装在主轴上定位件使终点限位开关（SL）分开，切断分闸接触器控制线圈电源，接触器常开触头打开，切断电动机电源，机械限位装置使机构限制在分闸位置。
5.1.3电动合闸：按下合闸按钮（SB），合闸接触器（KM）线圈接通，接触器常开触头闭合并自锁，使电动机启动，电动机驱动蜗轮蜗杆减速装置，主轴顺时针方向转动，带动与主轴相连隔离开关合闸。当主轴接近合闸终点位置时，装在主轴上定位件使终点限位开关（SL）分开，切断合闸接触器控制线圈电源，接触器常开触头打开，切断电动机电源，机械限位装置使机构限制在合闸位置。
5.1.4电动停止：在分、合过程中，需要半途停止时，可按下停止按钮（SB）,切断控制电源。
5.2 现场人力操作分、合闸
用摇把直接操作蜗杆轴，进行分、合闸操作。摇把插入电动机构蜗杆时，摇把使得微动开关SL 3打开，控制回路失电，此时能手动操作，不能电动；将摇把拔出时， SL 3合上，控制回路得电，即可进行电动操作。从而实现手动、电动互相闭锁。
6 保养、维护
6.1 常规检查和维护
产品投入运营后，每年定期检查下列某些与否正常。常规检查和维护必要遵循防止性维护见表2，常用故障判断及解决见表3用摇把操动机构运转，检查各转动某些与否灵活，辅助开关与否能正常切换。所有紧固零件应无松动现象。减速箱、限位块、定位件等零部件应无损坏。检查与调节完毕后，在所有摩擦表面涂上润滑脂。
第3页 共10页
6.2 检查注意事项
注意：在检查或用摇把操动时，必要先切断电动机电源，电动操作时，务必取下手柄，以免发生意外。

表2　防止性维护表
开关状态
需要依照有关安装规定进行工作
预控办法
A－开关保持运营
简朴检查
在现场检视过程中或每2年一次

A1) 设备机械部件没有损坏
A2)　电缆外壳没有损伤
A3）用温度计检查机构加热器加热状况

B－ 退出运营
检修开关
每5年或每4000次操作

B1)进行A某些中1-2-3项检查
B2)检查螺栓紧固限度
B3)检查就地、遥控操作
B4)检查手动操作
B5)检查所有机械和电气部件
B6)检查减速箱工作状况
B7)检查下列电器部件操作
电气联锁
. 小型断路器（上下扳动小型断路器，其触点接触良好）
. 接触器（接触器线圈通电，各触点接触良好）
. 按钮（将按钮按下，按钮接触良好）
. 辅助开关（转动辅助开关，各组触点接触良好）
. 行程开关（接触良好）

C – 退出运营
大修
每或每10000次操作

C1)按照B某些中各项全面检查
C2)检查重要部件状况和磨损状况。如发现任何偏差，则进行恢复。如需要更换，遵循安装使用阐明书里程序。如对如何恢复有疑问，与我司联系。

7　验收和贮存
7.1 验收项目
顾客收到产品后应在半月内按验收项目进行验收，若发现问题须及时告知我公司，以便共同协商解决。检查包装箱有无破损，检查产品合格证，安装使用阐明书，装箱单等文献与否齐全。
7.2 贮存
如果发运到现场后没有及时安装，各包装组件最佳在户内存储。若条件不允许，也可以在户外放置，但各组件应置于通风处，为避免地面潮湿，木箱应置于厚木板(木板厚度≥50mm)上并用防雨帆布覆盖，绑好。长期存储时，在天气晴好时应撤去帆布干燥。户外最长储存期不适当超过半年。存储期间避免受潮和腐蚀，超过半年需启动机构箱加热器驱潮。

第4页 共10页

表3　故障判断及解决
故障类型
也许引起因素
判断原则和检查办法
解决
电动机构不动作
电源缺相
电机有“嗡嗡”声但不动作
消除缺相
电动机损坏
电源对的，但电机不动作
更换电机
行程开关损坏
用万用表检查线路
更换行程开关
电机保护器损坏（电机AC380V）
用导线将保护器GDH上1及2两端子短接，如电机恢复正常，则为保护器损坏；如电机不转为其她因素
更换保护器
电机保护器损坏（直流电机）
将保护器GDH-3A1和A2、1和2短接，电机动作，则为保护器损坏；如电机不转为其她因素
更换保护器
远控不动

远方/就地开关在就地位置
检查信号，与否有控制信号断线信号
切换至远方
远控近控均不动作
分合闸回路有元器件损坏，接线松脱
测量电动机构分合闸回路
查出故障元件，更换电器元件；查出松脱接线，重新插接
电气闭锁浮现故障
检查电气闭锁回路
排除故障
电动机构输出角度变化
机械定位损坏
通过手摇进行目视检查
更换定位件
行程开关损坏或断电过早
通过手摇进行目视检查
更换行程开关或调节其切换时间
分合闸过程中保护器动作
电源接触不良，接触器主触点因沾有灰尘而接触不良，引起短时缺相，三相不平衡使电机电流超过动作值。
分合闸过程中有停止现象
1、 检查电流及电机回路接线；
2、 清理接触器触点灰尘或更换接触器。
电动机构按钮无法操作
在寒冷地区密封圈在零下30℃状况下，阻碍按钮正常操作
拆卸按钮检查密封圈与否冻坏
将密封圈拆除
8　随机文献及随机附件、备件
8.1 随机文献
a）安装使用阐明书；
b）产品合格证；
c）装箱单。
8.2 产品成套供应
a) 电动机操动机构 1台；
b) 手柄 5RG.253.886.102 1个；
c) 夹件 1个（详细配备如下表4所示）。
表4 夹件配备
序号
代号
所配隔离开关型号
备注
1
5RG.124.000.1T
GW4型145kV及如下隔离开关
GW5型126kV及如下隔离开关
GW8型126kV及如下隔离开关
GW13型126kV及如下隔离开关
JW2型126kV及如下隔离开关
夹32焊接钢管用
（顾客自备连杆用）
2
5RG.124.000.2T
夹45无缝钢管用
（厂家配供连杆用）
3
5RG.124.000.3T
GW7(B)－72.5kV隔离开关
GW7(B)－145kV隔离开关
夹40焊接钢管用
（顾客自备连杆用）
4
5RG.124.000.4T
夹50无缝钢管用
（厂家配供连杆用）
第5页 共10页
注：以上夹件依照配管规格供其中一种。
8.3　附图
图1：电动操动机构与隔离开关安装示意图
图2：电动操动机构外形尺寸图
图3：a电动机操动机构接线原理图(电机电压AC380V，控制电压AC220V/AC380V)
b电动机操动机构接线原理图(电机电压AC380V，控制电压DC110V/DC220V)
c电动机操动机构接线原理图(电机电压DC220/110V，控制电压DC220/110V)
9 订货须知
订货时应阐明：机构型号、电机电压、控制电压、机构输出轴转角、辅助开关节点数。
10 其他
产品出厂18个月内，确因制造质量问题发生损坏或不能正常工作时，我司负责修理或更换零件。
11 惯用各种规格钢制普通螺纹连接螺纹力矩值规定见表5（仅供参照）
表5　普通螺纹连接螺纹力矩值
螺栓规格
螺栓力矩原则值
（kg.cm）
螺栓力矩原则值
（N.m）
M6
80
8
M8
186
18
M10
372
37
M12
638
63
M16
1596
157
M20
2926
286
M24
3857
508

第6页 共10页

图1 电动机操动机构与隔离开关安装示意图
第7页 共10页
图2 CJ电动机操动机构外形尺寸图
第8页 共10页
图3.a 电动机操动机构接线原理图（仅供参照）
第9页 共10页
图3.b　电动机操动机构接线原理图（仅供参照）
图3.c　电动机操动机构接线原理图（仅供参照）

第10页 共10页
