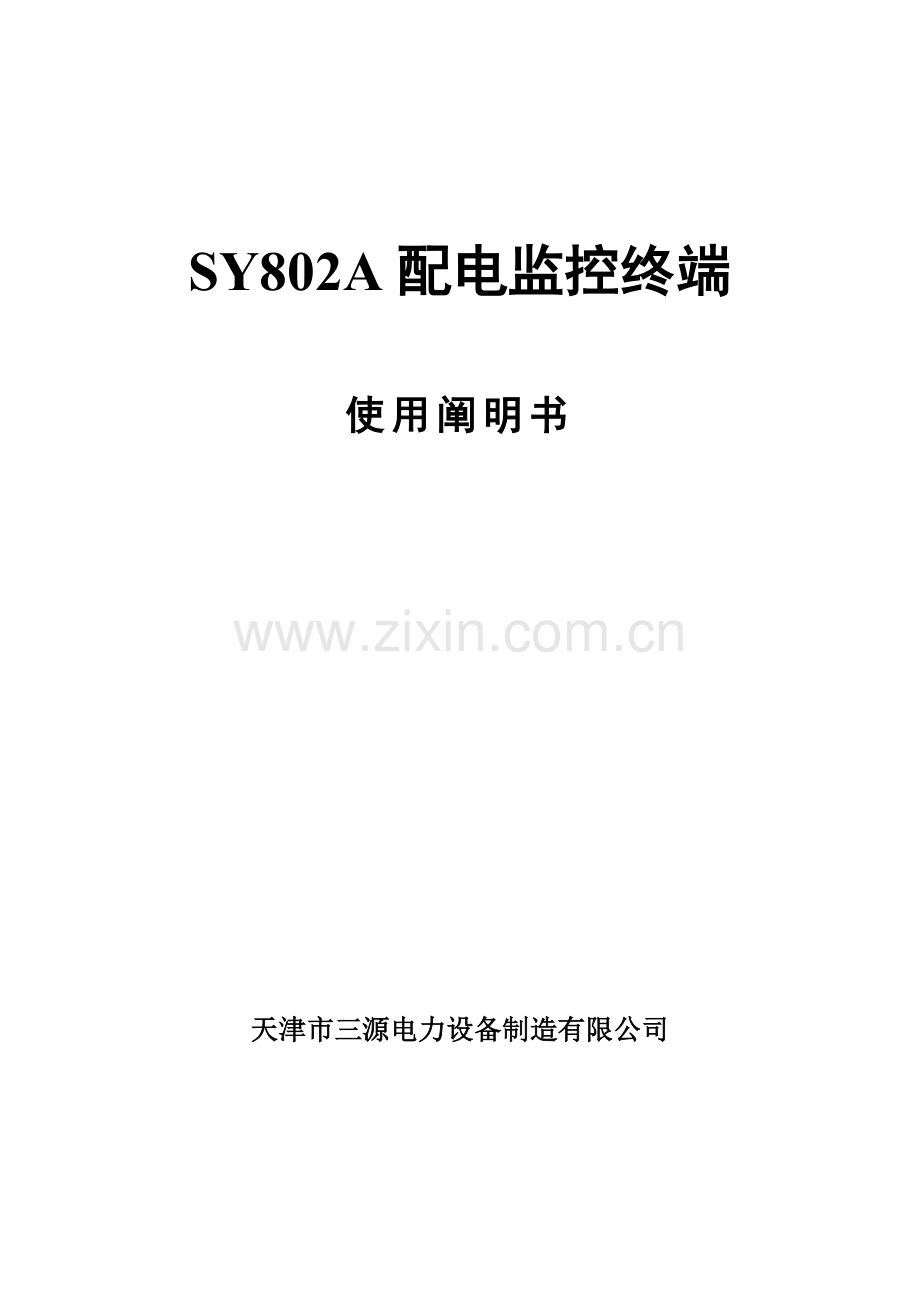

配电监控终端说明指导书.doc

SY802A配电监控终端

使用阐明书

天津市三源电力设备制造有限公司

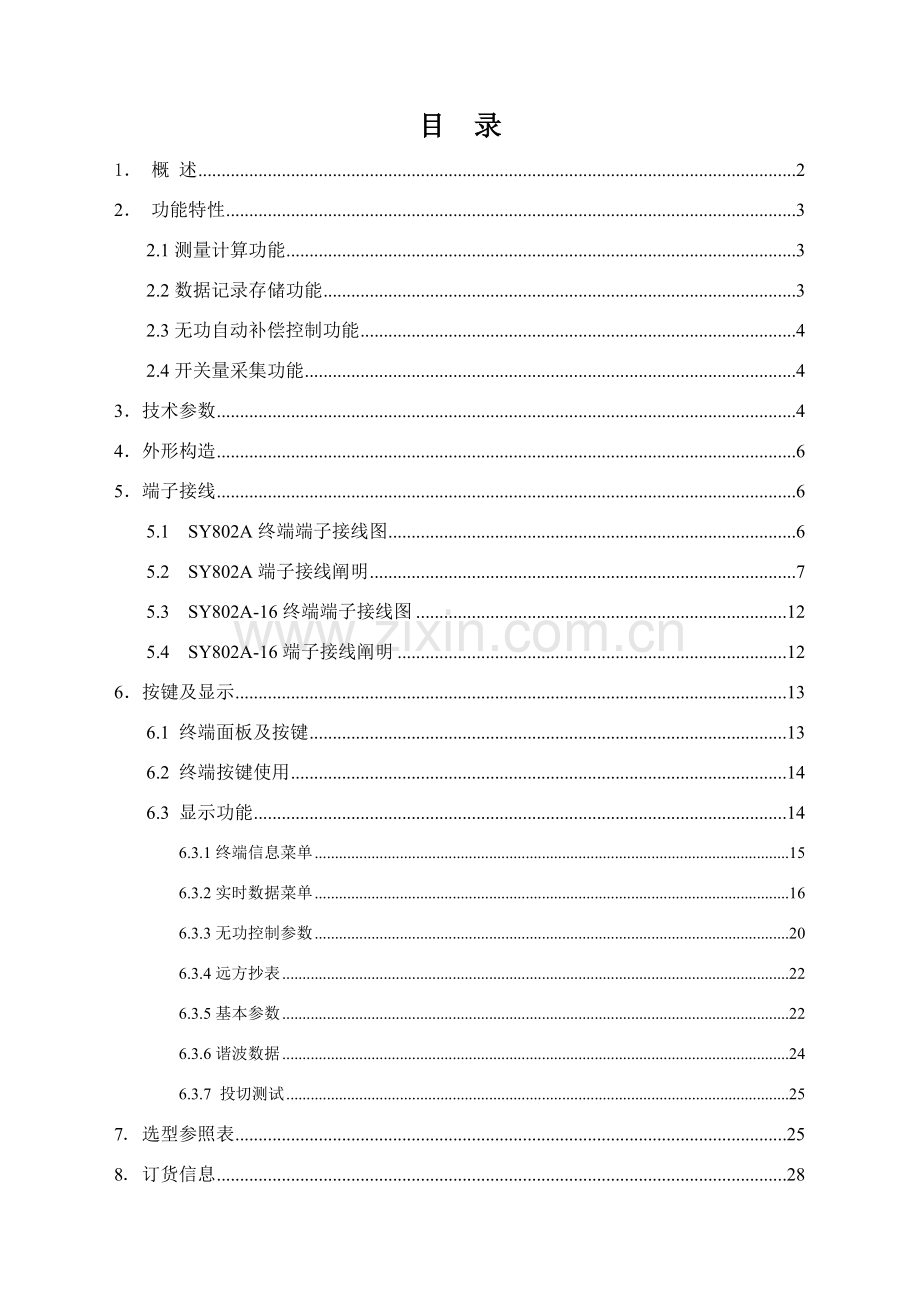

目 录
1． 概 述 2
2． 功能特性 3
2.1测量计算功能 3
2.2数据记录存储功能 3
2.3无功自动补偿控制功能 4
2.4开关量采集功能 4
3．技术参数 4
4．外形构造 6
5．端子接线 6
5.1 SY802A终端端子接线图 6
5.2 SY802A端子接线阐明 7
5.3 SY802A-16终端端子接线图 12
5.4 SY802A-16端子接线阐明 12
6．按键及显示 13
6.1 终端面板及按键 13
6.2 终端按键使用 14
6.3 显示功能 14
6.3.1终端信息菜单 15
6.3.2实时数据菜单 16
6.3.3无功控制参数 20
6.3.4远方抄表 22
6.3.5基本参数 22
6.3.6谐波数据 24
6.3.7 投切测试 25
7．选型参照表 25
8．订货信息 28

1． 概 述
SY802A配电监控终端（简称终端）是一种微机型、数字式三相高档电力监控终端，终端集综合配电参数监测、电压监测、谐波监测、电度计量、无功补偿控制及其她监控等各种功能于一身，可以取代常规仪表、RTU及变送器，实现综合监控任务，具备远程通信和集中数据采集功能。该终端可广泛应用于电力系统、工矿公司配电室中，是配电自动化系统系列产品之一。
该终端符合如下原则：
《天津市配电变压器监控终端技术条件》；
《0.2和0.5级电子式交流有功电度表》；
《DL/T597-1996低压无功补偿控制器订货技术条件》；
通讯规约支持天津配电网监控管理系统通讯规约、IEC-870-5-101规约。

终端在电力监控系统中应用示意如图1所示：
SY802A
监控终端
电缆故障批示器
负荷控制终端
电量表
负荷控制终端

图1 SY802A终端在电力监控系统中应用

2． 功能特性
2.1测量计算功能
终端重要对配电变压器低压侧三相电压和三相电流进行测量，并计算三相有功功率、无功功率、功率因数等电气参数，测量及计算数据如下：
Ø 三相电压、三相电流。
Ø 三相有功功率、三相无功功率、三相功率因数、总有功功率、总无功功率、总功率因数、零序电流。
Ø 总有功电量、正反向无功电量。
Ø 三相电压、电流谐波（2～19次），三相电压、电流谐波具有率，三相电压、电流谐波畸变率，三相电压、电流不平衡度，电压合格率。
2.2数据记录存储功能
终端可以对配电变压器寻常运营数据进行记录分析，并将运营数据和记录成果记录存储，便于日后对配网运营和负荷分析之用。
Ø 定点数据记录：定期记录配电变压器低压侧三相电压，三相电流，零序电流，三相有功功率，三相无功功率，有功电量，正反相无功电量，三相电压、电流总畸变率，三相电压、电流不平衡度。（如果设定记录时间间隔为15分钟，记录天数默以为60天）三相电压、电流（1～19次）谐波具有率记录时间为2天。
Ø 日记录记录：记录每日有功电量，正反相无功电量，三相电压越下限时间，三相电压越上限时间，总运营时间，日功率因数合格率，日电压合格率，记录天数默以为20天。
Ø 日极值记录：记录每日三相电压最大值、最小值，三相电流最大值，零序电流最大值，功率因数最大值、最小值，三相电压、电流畸变率最大值，三相电压、电流不平衡度最大值，日最大有功需量及其发生时间（时标为年、月、日、时、分），记录天数默以为60天。
Ø 事件记录：记录配电变压器低压母线三相电压越上、下限及复归时间，三相电流越上限及复归时间，三相电压、电流总畸变率越上限及复归时间，三相电压、电流不平衡度越上限及复归时间，无功功率反送发生及复归时间，装置停电及来电时间。
2.3无功自动补偿控制功能
终端按照配变实测无功功率，可对1~12组(SY802A-16为16组)电容器进行循环投切，并有过压、欠压闭锁，相序错、谐波越限闭锁等功能；在控制方略上采用预测办法，避免调节震荡和调节过程电压越限，保证以至少动作次数获得最佳补偿效果。
2.4开关量采集功能
终端最多可以采集16路开关量（以接点方式），可采集电缆故障批示器信号、环网柜开关信号，变压器温度报警信号等。
3．技术参数
（1） 工作电源：3×220 VAC /0.2A
（2） 输入信号：
电压输入：AC 380V三相四线制。
电流输入：三相电流经CT二次输入：原则配备0～5A /AC，容许20%过载。
（3） 输出回路：无触点电平输出：5V（R0=22Ω），10mA（MAX）。
（4） 电容器投切：
控制原则：在保证电压不越限前提下，使变压器从系统中吸取无功最小。
控制方式：循环投切，即先投入先切断，后切断后投入，自动投切。
越限时间：无功越限使电容器动作延时时间0~9999分钟可设定，电压为门限切除动作。
延迟时间：电容器同组切后再投动作间隔时间0~9999分钟可设定。
（5） 测量精度：
电压0.5级，电流0.5级，有功功率0.5级，无功功率0.5级，
频率±0.05Hz，功率因数1.0级,有功电量1.0级，无功电量2.0级。
（6） 日历时钟：可设定，误差每天不超过±1秒。
（7） 功率消耗：
电源<7W ；
电压输入回路：<0.5VA；
电流输入回路：<0.25VA；
（8） 通信接口：
4个通信口：通信口0具备RS-232C通信方式，用于装置维护和设备升级；通信口1和通信口2为RS-485通信方式，用于与其他电气测量仪表通讯。通信口3具备RS-232C或RS-485通信方式。每个RS-485通信口可以接各种电气测量仪表。此外，终端可选配内置式GPRS模块（订货时需提出），实现无线通讯。
通信规约：与配电自动化系统通讯采用天津配电网监测管理系统通讯规约。可依照顾客需要选取用IEC-870-5-101规约通讯。
波特率：600～38400bps 可选。
（9） 机械性能：
外形尺寸：290mm*180mm*95.5mm（长*宽*高）
重 量： 2.98kg
（10） 电气接线：三相四线制；
（11） 运营环境：
工作环境温度：-25℃～+55℃；
运营湿度：40℃时20%～90%；
相对湿度<85%时采用特殊办法可运营在-35℃环境内；
耐受污秽级别IV级；
谐波含量〈20%；
海拔米及如下；
不容许有较强震动与冲击；
不容许有腐蚀金属和破坏绝缘气体及导电介质，不得具有爆炸危险介质，不容许有严重霉菌存在；
（12） 备用电池：装置停电后，备用电池可以维持装置工作5分钟。电池采用可充电式锂电池。
4．外形构造
终端外形构造采用原则挂件式构造，外形尺寸如图2所示：

(a) 控制器正视图 (b) 控制器左视图 (c) 控制器背视图
图2 终端外形构造图
5．端子接线
5.1 SY802A终端端子接线图
终端各端子典型接线如图3所示：

图3 终端端子接线示意图
5.2 SY802A端子接线阐明
1. 电压及电流回路接线：
采用三相四线制，A，B，C三相及零线分别接入UA、UB、UC及UN位置，电压额定输入UA、UB、UC对UN为220V。
电流输入额定值为5A，接CT二次侧。
注意：IA1，IA2相应A相电流；
IB1，IB2相应B相电流；
IC1，IC2相应C相电流；
IO1，IO2相应零序电流；
三相电流同名端应一致。
2. O1~O12为5V/10mA电平输出，接智能复合投切电容器开关控制输入端， OCOM为前12路开出公共端。
3. IN1-IN16为开关量输入端子,COM为开关量输入公共端，可依照不同应用定义选取。
4. T1-T3为模仿量温度量输入(温度传感器为PT100传感器)。
5. 接受（R）、发送（T）、地（G）是控制器通信口0。
端子（1+）、（1-），（2+）、（2-），(3+)，(3-)是控制器通信口1、2、3RS-485串行通信口。
6. 通讯线连接：
（1）监控终端通信口0提供一种RS232接口，可外接引线（另一头为专用圆形连接器，插座型号NYS1355,插头型号1031），用于就地抄表：
表一 通信线接口插座定义：
通信口0（RS232）
通讯线颜色
三芯卡侬接口插座
R
红
1接受
T
黑
2发送
G
蓝
3地
（2）监控终端通信口1和通信口2为RS485方式，可接电气测量仪表。
（3）监控终端通信口3可外接GPRS模块。
7．N01-OC4为四路遥控输出。
表二 SY802A三相共补偿端子接线图
序号
端子号
端子定义
1
IA1
A相电流互感器K1端
2
UA
A相电压输入端
3
IA2
A相电流互感器K2端
4
IB1
B相电流互感器K1端
5
UB
B相电压输入端
6
IB2
B相电流互感器K2端
7
IC1
C相电流互感器K1端
8
UC
C相电压输入端
9
IC2
C相电流互感器K2端
10
UN
电压零线输入端
11
IO1
零序电流互感器输入
12
IO2
零序电流互感器输入
13
01
第一路无功补偿控制信号
14
02
第二路无功补偿控制信号
15
03
第三路无功补偿控制信号
16
04
第四路无功补偿控制信号
17
05
第五路无功补偿控制信号
18
06
第六路无功补偿控制信号
19
07
第七路无功补偿控制信号
20
08
第八路无功补偿控制信号
21
09
第九路无功补偿控制信号
22
010
第十路无功补偿控制信号
23
011
第十一路无功补偿控制信号
24
012
第十二路无功补偿控制信号
25
OCOM
控制公共端
26
T1
温度量输入
27
T2
温度量输入
28
T3
温度量输入
29
1＋
通讯接口 1 RS485方式（抄表接口）
30
1－
通讯接口 1 RS485方式（抄表接口）
31
2＋
通讯接口 2 RS485方式（抄表接口）
32
2－
通讯接口 2 RS485方式（抄表接口）
表三 SY802A分、共混合补偿端子接线阐明
序号
端子号
端子定义
1
IA1
A相电流互感器K1端
2
UA
A相电压输入端
3
IA2
A相电流互感器K2端
4
IB1
B相电流互感器K1端
5
UB
B相电压输入端
6
IB2
B相电流互感器K2端
7
IC1
C相电流互感器K1端
8
UC
C相电压输入端
9
IC2
C相电流互感器K2端
10
UN
电压零线输入端
11
IO1
零序电流互感器输入
12
IO2
零序电流互感器输入
13
01
第一路分补A相无功补偿控制信号
14
02
第二路分补B相无功补偿控制信号
15
03
第三路分补C相无功补偿控制信号
16
04
第四路分补A相无功补偿控制信号
17
05
第五路分补B相无功补偿控制信号
18
06
第六路分补C相无功补偿控制信号
19
07
第七路共补无功补偿控制信号
20
08
第八路共补无功补偿控制信号
21
09
第九路共补无功补偿控制信号
22
010
第十路共补无功补偿控制信号
23
011
第十一路共补无功补偿控制信号
24
012
第十二路共补无功补偿控制信号
25
OCOM
控制公共端
26
T1
温度量输入
27
T2
温度量输入
28
T3
温度量输入
29
1＋
通讯接口 1 RS485方式
30
1－
通讯接口 1 RS485方式
31
2＋
通讯接口 2 RS485方式
32
2－
通讯接口 2 RS485方式
表四 开关量输入端子排定义
序号
端子号
端子定义
33
IN1
受总开关位置
34
IN2
备用
35
IN3
备用
36
IN4
备用
37
IN5
故障批示器1
38
IN6
负荷开关位置1
39
IN7
故障批示器2
40
IN8
负荷开关位置2
41
IN9
故障批示器3
42
IN10
负荷开关位置3
43
IN11
故障批示器4
44
IN12
负荷开关位置4
45
IN13
负荷开关位置5
46
IN14
备用
47
IN15
备用
48
IN16
备用
49
COM
公共端
50
R
通信口0 RS232方式
51
T
通信口0 RS232方式
52
G
通信口0 RS232方式
表五 遥控输出端子排定义
序号
端子号
端子定义
N01
11
常开点1
C1
OC1
12
常开点1
N02
21
常开点2
C2
OC2
22
常开点2
N03
31
常开点3
C3
OC3
32
常开点3
N04
41
常开点4
C4
OC4
42
常开点4
5.3 SY802A-16终端端子接线图
终端各端子典型接线如图4所示：

图4终端端子接线示意图
5.4 SY802A-16端子接线阐明
1、O1~O16为5V/10mA电平输出，接智能复合投切电容器开关控制输入端， OCOM为前12路开出公共端。O13-O16为扩展四路无功补偿控制输出,OC2为后四路公共端。

2、表六 扩展四路无功补偿端子排定义(只合用于共补)
序号
端子号
端子定义
O13
13
第十三路无功补偿控制信号
O14
14
第十四路无功补偿控制信号
O15
15
第十五路无功补偿控制信号
O16
16
第十六路无功补偿控制信号
OC2
OC2
公共端
3、其她同SY802A。
6．按键及显示
6.1 终端面板及按键
终端面板由液晶显示屏、按键和批示灯等构成，如图5所示：

图5 SY802A配电综合监控终端面板布置
6.2 终端按键使用
终端面板上共有4个按键，详细功能见表七：

表七　按键功能描述
按键
作用

1、在主菜单下可向前选取子菜单
2、在子菜单下向前选取不同内容

1、在主菜单下可向后选取子菜单
2、在子菜单下向后选取不同内容

1、从子菜单返回到主菜单
2、返回到主页面

1、从主页面进入主菜单
2、从主菜单进入子菜单
6.3 显示功能
终端上电后，一方面显示自检过程，然后进入开机界面，显示电压、电流实时数据，开机界面如下图所示：

实时电压电流
230.0V 60.00A
231.0V 60.50A
229.0V 61.00A
07/01/11 14:25:20

按 可以进入顾客一级菜单，如下图所示：

终端信息 基本参数
实时数据 谐波数据
无功控制 投切测试
远方抄表
07/01/11 14:25:20
天线符号： 电源插头符号：
有——〉控制器有内置GPRS模块 有——〉控制器有电压输入，非电池供电
无——〉控制器无内置GPRS模块 无——〉控制器由内置电池供电
按、键可以选取相应菜单选项，按 键可以进入相应二级菜单。在二级菜单显示时，按、键上、下翻页，按 键返回顾客一级菜单。
6.3.1终端信息菜单
终端信息菜单下显示此终端装置自身信息，涉及地址信息、开关当前状态。背面是详细简介：
1. 终端版本、终端序列号、终端发布日期显示屏：
版本号 1201
序列号 1000
发布日期 0102
07/01/11 14:25:20
2. 行政区划码、终端地址、通话状态信息，如下图所示。行政区划码是中华人民共和国行政区划码，按GB2260－91规定执行。终端地址是分派给次终端地址，选址范畴为1～65535。
行政区划码 1310
终端地址 10001
通话状态 无效
保电解除 剔除解除
07/01/11 14:25:20

3. 日期、时间：
日期： /01/11
时间： 14:11:27
星期五
07/01/11 14:25:20

4. 开关当前状态：批示终端开关量输入IN1～IN16分、合状态由两屏显示，如下图所示，开关当前状态1显示IN1~IN8分、合状态，开关当前状态2显示IN9~IN16分、合状态。
开关当前状态1
1分 2分 3分 4分
5分 6分 7分 8分
07/01/11 14:25:20

开关当前状态2
1分 2分 3分 4分
5分 6分 7分 8分
07/01/11 14:25:20
6.3.2实时数据菜单
实时数据显示终端实时测量数据，涉及有功、无功功率，功率因数，电压，电流。详细简介如下：
1. 三相电压、三相电流，由终端实时测得，如下图所示：
实时电压电流
0.0V 0.00A
0.0V 0.00A
0.0V 0.00A
07/01/11 14:25:20
2. 三相有功功率、总有功功率由终端实时测得，如下图所示：
A有功 0.00kW
B有功 0.00kW
C有功 0.00kW
总 0.00kW
07/01/11 14:25:20
3. 三相无功功率、总无功功率由终端实时测得，如下图所示：
A无功 0.00kvar
B无功 0.00 kvar
C无功 0.00 kvar
总 0.00 kvar
07/01/11 14:25:20
4. 三相功率因数、总功率因数由终端实时测得，如下图所示：
A功率因数 0.0
B功率因数 0.0
C功率因数 0.0
总功率因数 0.0
07/01/11 14:25:20
5. 有功电量表底：记录有功电量表底值，如下图所示：
正向有功电量
001256.86kWh
反向有功电量
001224.96kWh
07/01/11 14:25:20
6. 无功电量表底：记录无功电量表底值，如下图所示：
正向无功电量
000000.13kvarh
反向无功电量
000000.01kvarh
07/01/11 14:25:20
7. 电压不平衡度、电流不平衡度和频率显示，如下图所示：
电压不平衡度 0.0
电流不平衡度 0.0
频 率 0.0Hz
07/01/11 14:25:20
8. 零序电流、电池电压、温度，如下图所示：
零序电流 0.00A
电池电压 0.0V
温度 0.0℃
07/01/11 14:25:20
9. 电容器状态显示：分两屏显示16组电容器运营状态，如下图所示：
电 1常闭 5切除
容 2投入 6切除
状 3投入 7常开
态 4投入 8未装
07/01/11 14:25:20
电 9切除 13未装
容 10切除 14未装
状 11切除 15未装
态 12切除 16未装
07/01/11 14:25:20

每组电容器可选如下5种状态之一，分别为：常闭、常开、投入、切除、未装。各状态意义为：
常闭——电容器始终接入电网；
常开——电容器始终不接入电网；
投入——电容器可控，此时状态为接入电网；
切除——电容器可控，此时状态为接入电网；
未装——表达该组电容器未装。
10. 总有功需量，如下图所示：
总有功需量：
0.0000kW
15分钟内需量
0.0000kW
07/01/11 14:25:20

11. 投切次数显示：分三屏显示12组电容器投切次数，如下图所示：
投 1组 0次
切 2组 0次
次 3组 0次
数 4组 0次
07/01/11 14:25:20

投 5组 0次
切 6组 0次
次 7组 0次
数 8组 0次
07/01/11 14:25:20

投 9组 0次
切 10组 0次
次 11组 0次
数 12组 0次
07/01/11 14:25:20

6.3.3无功控制参数
1. 电压限值显示：
切除电压上限 250.0 V
闭锁电压上限 246.1 V
闭锁电压下限 207.0 V
切除电压下限 184.0 V
07/01/11 14:25:20

本屏显示了控制器电压投切限值，本屏数据意义是：
1) 电网相电压不不大于切除电压上限250V（1.09Ue、持续1分钟），已投电容器分组切，每个分组切除时间不超过30秒，直至电压不大于1.09Ue，之后停止分组切除。（注：Ue为额定电压，V）
2) 电网相电压不不大于闭锁电压上限246.1V（1.07Ue、持续1分钟）,过欠补偿，电容器均不投。
3) 电网相电压低于闭锁电压下限207V（0.9Ue、持续1分钟），电容器只投不切。
4) 电网相电压低于切除电压下限184V（0.8Ue、持续1分钟）后，已投入电容器所有切除。
2. 无功限值、合格电压限值显示：
无功上限 16.0 kvar
无功下限 10.0 kvar
合格电压上限 237.0V
合格电压下限 203.0 V
07/01/11 14:25:20

无功上限普通设为电容器单组容量80%，无功下限普通设为电容器单组容量-50% 。上图为电容器单组容量为20kvar时，无功功率上下限值、合格电压上下限值。此值可依照顾客规定进行设定。
3. 电容器单组容量显示：
分两屏显示各组电容器容量，第1屏显示第1－第8组电容器容量，第2屏显示第9－第16组电容器容量。

单组容量（kvar）
01 0015.0 05 0015.0
02 0015.0 06 0015.0
03 0015.0 07 0015.0
04 0015.0 08 0015.0
07/01/11 14:25:20

本屏信息：控制12组电容器投切，
各组容量均为15kvar

单组容量（kvar）
09 0015.0 13 0015.0
10 0015.0 14 0015.0
11 0015.0 15 0015.0
12 0015.0 16 0000.0
07/01/11 14:25:20

容量为0表达该组电容器未安装

4. 许投次数、电容器常开/常闭
许投次数 000

电容器常开/常闭
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

每天容许投电容器次数

“0”表达常开，“1”表达常闭

5. 延时信息、电容器自/手动
投切延时 0001m
切投延时 0005m
电容器自/手动
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

“0”表达自动，“1”表达手动

此屏意义：电容器投切延时时间为1分钟，切投延时（即同一组电容器切除后再投入时间间隔）是5分钟，所有电容器设为自动投切状态。
6. 电压畸变率闭锁、切除限值
电压畸变率闭锁限
0.0000
电压畸变率切除限
0.0000
07/01/11 14:25:20

7. 动作延时、区位
动作延时 0m
区位 1

07/01/11 14:25:20

6.3.4远方抄表
1号表表号
eeeeeeeeeeee
峰： 0.0000
平： 0.0000
07/01/11 14:25:20
总：
0.0000
读表时间：
06月18日 15:20
07/01/11 14:25:20

07/01/11 14:25:20

6.3.5基本参数
1. PT、CT变比显示
PT变比 0001
CT变比 0080
RTU控制参数
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0 0 0 0 0 0 0１0 0 0 0 0 0 0 0

CT变比为比值，如CT变比为400/5，则设为80。
RTU控制参数定义：1~16位，其定义如表八所示。

表八　RTU控制参数定义表
位号
定 义
数为1意义
数为0意义
第1位
第一组优先
是
否
第2位
备用
——
——
第3位
分相控制
是
否
第4位
通讯控制
是
否
第5位
失效判断
是
否
第6位
分/共补混合
是
否
第7位
越限控制
是
否
第8位
有补偿功能
是
否
第9位
谐波保护
是
否
第10位
不等容量
是
否
第11~16位
保存
保存
保存
2. 串口0、串口1信息
串口0波特率 9600
奇偶校验 2
串口1波特率 2400
奇偶校验 2
07/01/11 14:25:20

3. 串口2、串口3信息
串口2波特率 9600
奇偶校验 2
串口3波特率 38400
奇偶校验 2
07/01/11 14:25:20

6.3.6谐波数据
分相谐波数据
A相电流 A相电压
B相电流 B相电压
C相电流 C相电压
07/01/11 14:25:20

按、键可以选取相应菜单选项，按 键可以进入相应三级菜单。按 键返回顾客二级菜单。
1. 总畸变率及各次谐波具有率
总畸变及各次具有率
总　000.0
2 000.0 7 000.0 12 000.0
3 000.0 8 000.0 13 000.0
4 000.0 9 000.0 14 000.0
5 000.0 10 000.0 15 000.0
6 000.0 11 000.0 16 000.0

2. 基波及各次谐波有效值
基波及各次有效值
1 000.0
2 000.0 7 000.0 12 000.0
3 000.0 8 000.0 13 000.0
4 000.0 9 000.0 14 000.0
5 000.0 10 000.0 15 000.0
6 000.0 11 000.0 16 000.0

6.3.7 投切测试
选取“投切测试”后，进入如下页面：
测试选取
自动
手动

06/01/09 10:46:56

选取“自动”，并按拟定键，则所有电容器组将依次进行投入、切除动作，循环一次。要取消测试，可按，或选取“取消”后按键，均可返回实时数据显示。
选取“手动”，并按拟定键，可依照需要设立每组电容器分、合状态。设立完毕后可按，或选取“取消”后按键，均可返回实时数据显示。

7．选型参照表
控制器型号
方式号
电容器投切开关
无功补偿类型
控制电容器组数
SY802A配电监控终端
方式1
SY-FH-I智能复合开关
智能复合型，三相或分相
≤12
SY802A-16配电监控终端
方式2
SY-FH-I智能复合开关
智能复合型，三相或分相
≤16
注：选用方式2时，无遥控输出。

1、电容器三相共补接线示意图：

2、电容器分、共补混合接线示意图：

注：如果选用分、共补混合方式时，前6路为分补接线方式。
3、SY802A-16电容器三相共补接线示意图：
注：扩展模块见图4所示。

4、SY802A-16电容器分共补混合接线示意图：

注：如果选用分、共补混合方式时，前6路为分补接线方式。

8．订货信息
订货时，如您能提供控制器限值及其她参数信息，咱们将在产品出厂时按您规定设立好，建议您提供如下必要信息：
（1） 与否内置GPRS通讯模块；
（2） CT变比；
（3） 电容器组数，各组容量；
（4） 共补还是分补：电容器三相似时控制，还是分相控制；
（5） 带遥控输出还是16路无功补偿；
（6） 需测量模仿量和开入量；
此外，其她限值参数，如合格电压上、下限值等参数请尽量一并提供。

9．本阐明书最后解释权归三源所有，如有改动，恕不另行告知。
