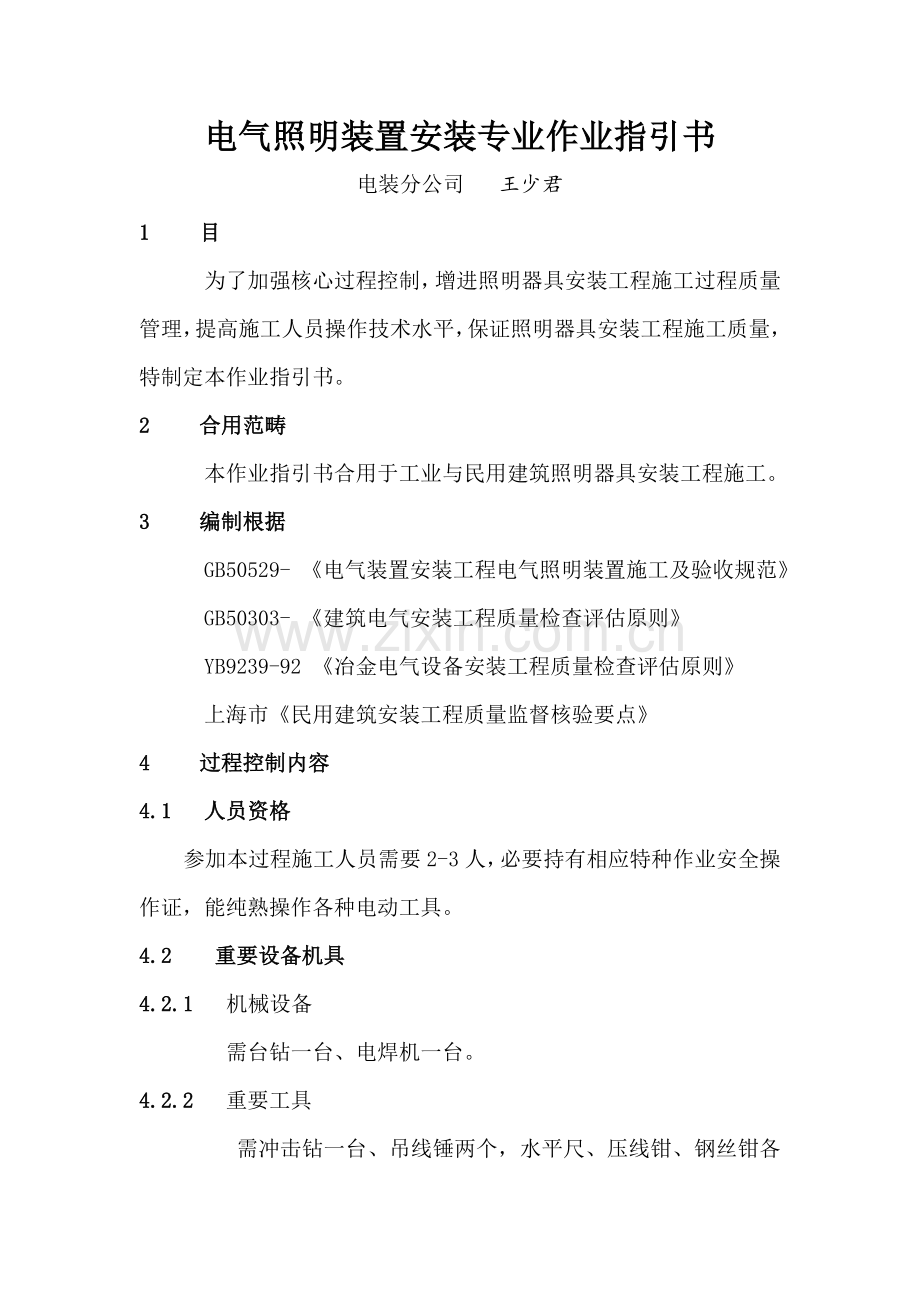

电气照明装置安装专业作业指引书
电装分公司 王少君
1 目
为了加强核心过程控制，增进照明器具安装工程施工过程质量管理，提高施工人员操作技术水平，保证照明器具安装工程施工质量，特制定本作业指引书。
2 合用范畴
本作业指引书合用于工业与民用建筑照明器具安装工程施工。
3 编制根据
GB50529- 《电气装置安装工程电气照明装置施工及验收规范》
GB50303- 《建筑电气安装工程质量检查评估原则》
YB9239-92 《冶金电气设备安装工程质量检查评估原则》
上海市《民用建筑安装工程质量监督核验要点》
4 过程控制内容
4.1 人员资格
参加本过程施工人员需要2-3人，必要持有相应特种作业安全操作证，能纯熟操作各种电动工具。
4.2 重要设备机具
4.2.1 机械设备
需台钻一台、电焊机一台。
4.2.2 重要工具
需冲击钻一台、吊线锤两个，水平尺、压线钳、钢丝钳各一种。

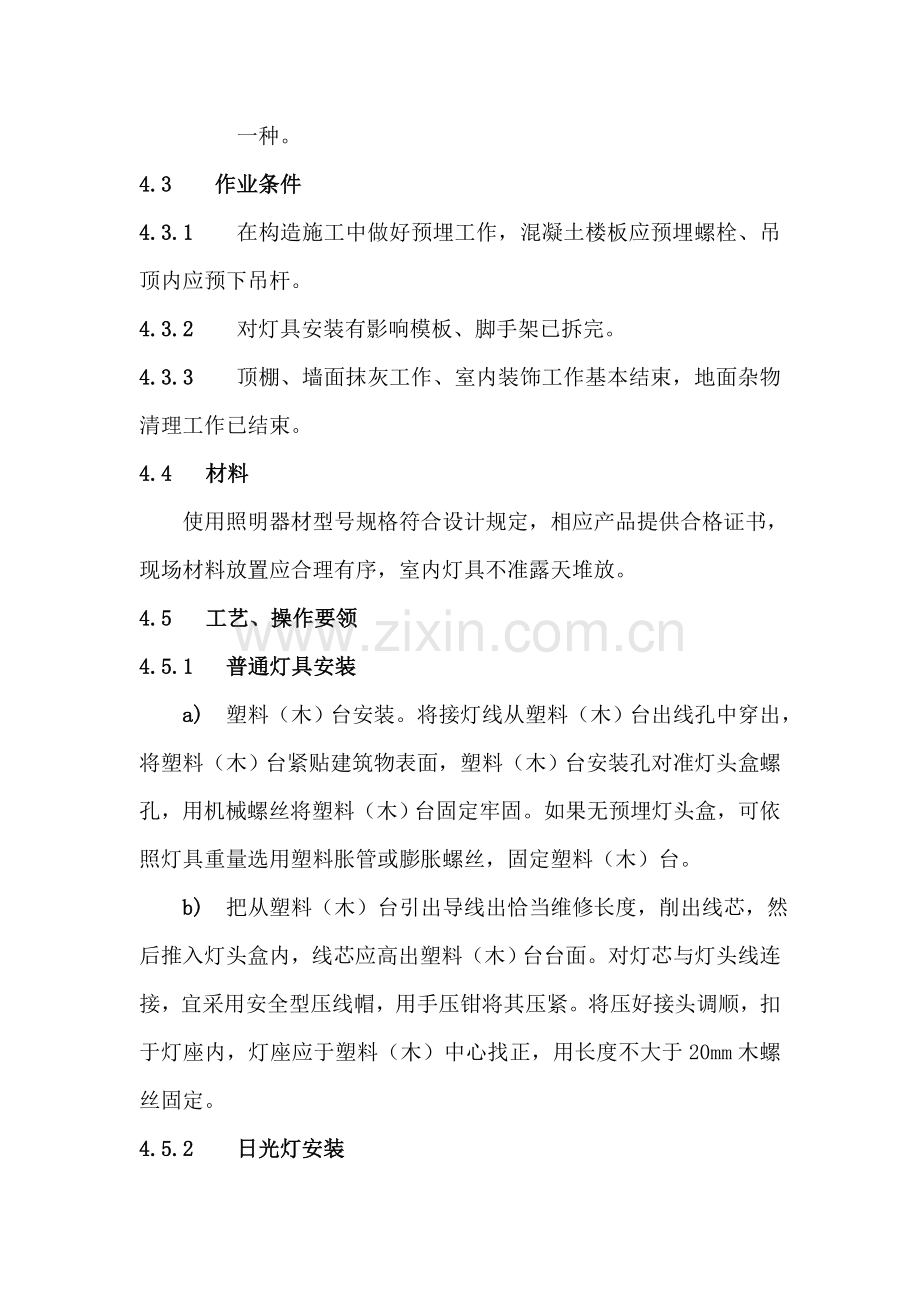

4.3 作业条件
4.3.1 在构造施工中做好预埋工作，混凝土楼板应预埋螺栓、吊顶内应预下吊杆。
4.3.2 对灯具安装有影响模板、脚手架已拆完。
4.3.3 顶棚、墙面抹灰工作、室内装饰工作基本结束，地面杂物清理工作已结束。
4.4 材料
使用照明器材型号规格符合设计规定，相应产品提供合格证书，现场材料放置应合理有序，室内灯具不准露天堆放。
4.5 工艺、操作要领
4.5.1 普通灯具安装
a) 塑料（木）台安装。将接灯线从塑料（木）台出线孔中穿出，将塑料（木）台紧贴建筑物表面，塑料（木）台安装孔对准灯头盒螺孔，用机械螺丝将塑料（木）台固定牢固。如果无预埋灯头盒，可依照灯具重量选用塑料胀管或膨胀螺丝，固定塑料（木）台。
b) 把从塑料（木）台引出导线出恰当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木）台台面。对灯芯与灯头线连接，宜采用安全型压线帽，用手压钳将其压紧。将压好接头调顺，扣于灯座内，灯座应于塑料（木）中心找正，用长度不大于20mm木螺丝固定。
4.5.2 日光灯安装
a) 吸顶日光灯安装：依照设计图拟定出日光灯位置，将日光灯贴紧建筑物表面，日光灯灯箱应完全遮盖住灯头盒，对着灯头盒位置打好进线孔，将电源线引入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔位置，在灯箱底板上用电钻打孔，用机械螺丝拧牢固，在灯箱另一端应使用塑料胀管加以固定。如果日光灯是安装在吊顶上，可采用吊杆或吊链安装固定。灯箱固定好后，将电源线压入灯箱内端子板（瓷接头）上，把灯具反光板固定在灯箱上，并将灯箱调节顺直，最后把日光灯管装好。
b) 吊链日光灯安装：依照灯具安装高度，将所有吊链编好，把吊链挂在灯箱挂钩上，并且在建筑物顶棚上安装好塑料（木）台，将导线穿入塑料软管沿吊链引入灯箱，在灯箱进线孔处应套上软塑料管以保护导线，压入灯箱内端子板（瓷接头）内，将灯具导线盒灯头盒中引出电源线连接，并用安全型压线帽压好，理顺接头扣于吊盒内，吊盒中心应与塑料（木）台中心对正，用木螺丝将起拧牢固。将灯具反光板用机螺丝固定在灯箱上，调节好灯脚，最后将灯管装好。
4.5.3 光带安装
依照灯具外形尺寸拟定其支架支撑点，再依照灯具详细重量通过认真核算，选用型才制作支架，做好后，依照灯具安装位置，用预埋件或膨胀螺丝把支架固定。大型光带必要先下好预埋件，将光带支架用螺丝固定在预埋件上，将光带灯箱用机械螺丝固定在支架上，再将电源线引入灯箱与灯具导线用安全型压线帽压紧。调节各个灯口和灯脚，装上灯泡或灯管，上好灯罩，最后调节灯具边框应与顶棚装修直线平行。如果灯具对称安装，其纵向中心轴线应在同始终线上，偏斜不应不不大于5mm。管线及灯具固定，均不得运用土建龙骨及吊梁。
4.5.4 壁灯安装
先依照灯具外形选取适当木台，把灯具摆放在上面，四周留出余量要对称，然后用电钻在木台上开好出线孔和安装孔，在灯具底板上也开好安装孔，将灯具灯头线从木台出线孔引出。在墙壁上灯头盒内接头，并用安全型压线帽压紧，将接头塞入盒内。把木台对正灯头盒，贴紧墙面，可用机械螺丝将木台直接固定在盒子耳朵上，或用胀管固定。调节木台，使其平整不歪斜，再用木螺丝将灯具拧在木台或木板上，最后配好灯泡、灯罩。
4.5.5 天棚灯安装
在厂房工字梁上安装天棚灯，需要注意工字梁下沿禁止焊接，安装时，安装人员依照施工图纸规定加工灯具吊杆长度。如图所示，吊杆下部与灯罩连接，吊杆上部套丝。安装时，禁止直接把灯具安装在梁体上，灯具必要安装在工字梁径板加劲板上。灯具支架由角钢制成，支架须牢固焊接在加劲板上，在支架另一段端钻孔，使用螺杆垫片与吊杆上端丝口进行固定安装。安装时需注意，灯罩与吊杆之间须加接防坠钢丝绳，防止灯罩坠落。

图1 天棚灯安装示意图
4.5.6 防爆灯安装
一方面按照施工图纸规定选购防爆灯配件，接口处必要有防爆橡胶垫，钢管必要进行扫口，穿线时必要在管口加塑料护口，保证不能让可燃气体侵入。防爆灯安装要保证固定牢固，紧固螺栓不得任意更换，弹簧垫圈应齐全。防尘、防水用密封圈安装时要原样放置好。电缆进线处，电缆与密封垫圈要紧密配合，使用专用防爆接线盒，表面不应有凹凸等缺陷。多余进线口，须按防爆类型使用专用堵头进行封堵，并将压紧螺母拧紧，使进线口密封。
4.5.7 插座安装
横装时，面对插座右极孔与相线相接，左极孔与零线相接；竖装时，面对插座上极孔与相线相接、下极孔与零线相接，开关边沿规定距门框为150－200mm，成排安装开关高度应一致，高低差不不不大于1mm。灯具开关安装时，普通宜向下为开、向上为关，注意保持整个工程范畴内一致性。

图2 插座接线图
4.5.8 导线敷设
现场导线敷设时，应依照规定选取相应型号、规格导线，导线应有合格证、质保书。对于导线颜色选取应按照规范，相线应使用红、黄、绿三色，上海地区民用建筑规定从开关到灯具之间相线普通采用白色以做区别；零线普通使用蓝色或者浅蓝色；接地线应使用黄绿色双色线进行敷设。导线敷设过程中应做到接头规范，没有浮现导线划破皮现象。在管内穿线时，不同回路、不同电压级别和交流与直流导线，不得穿在同一根管内，同类照明几种回路，可穿入同一根管内，但管内导线总数不应多于8根。导线在管内不应有接头和扭结，接头应设在接线盒（箱）内。导线穿入钢管时，管口处应装设护线套保护导线；在不进入接线盒（箱）垂直管口，穿入导线后应将管口密封。
4.5.9 通电试运营
灯具、配电箱（盘）安装完毕，且各条支路绝缘电阻测定合格后，方可容许通电试运营。通电后应仔细检查盒巡视，检查灯具控制与否灵活、精确；开关与被控灯具位置相应关系符合设计规定，如果发现问题必要先断电，然后查找因素进行修复。
开始
拟定灯具位置
固定安装灯具
敷线，接线
结束

图3 灯具安装工艺图
4.6 质量规定
4.6.1 灯具规格、型号及使用场合必要符合设计规定和施工规范规定。
4.6.2 不不大于0.5公斤得灯具必要用金属链条或其她办法支持，灯头线不承力。重量在3kg以上灯具，必要预埋吊钩或螺栓，预埋件必要牢固可靠。
4.6.3 所有正常非带电金属壳体，必要做好接地或接零保护。
4.6.4 灯具安装牢固端正，位置对的，灯具安装在木台中心。器具清洁干净，吊杆垂直，吊链日光灯双链平行，平灯口、马路弯灯防爆弯管灯固定可靠，排列整洁。
4.6.5 导线进入灯具处绝缘保护良好，留有恰当余量，连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连好时，在同一接线螺丝上导线不超过两根。吊链灯引下线整洁美观。
4.6.6 照明器具、配电箱（盘、板）安装容许偏差和检查办法符合表一规定。
4.6.7 花灯吊钩圆钢直径不应不大于灯具挂销直径，且不应不大于6mm。大型花灯固定及悬吊装置，应按灯具重量2倍做过载实验。
4.7 环境影响控制
现场施工废弃物要及时回收，在某些干净规定高场合，电锤打眼时需要用废品袋接住溢出物。
4.8 安全与作业人员防护
4.8.1 施工前应先检查现场,对安全有危害地方,如沟、孔洞，虚设盖板和不稳固跳板等，施工负责人应采用相应办法。
4.8.2 工作前检查电动工具，不合格不能使用。
4.8.3 固定灯具打洞眼时，应戴防护眼镜。
4.8.4 钢管内穿导线前，有时需要先穿穿铁线，施工人员头部应避开管�或接线盒，以防刺伤眼睛。
4.8.5 安装灯具时，两人不得同步在同一梯子上工作，梯子上有人时不得移动。
4.8.6 送电前检查线路，不得让裸露线头带电，灯具更换时注意停电。
5 记录
5.1 工长交底记录
5.2 质量自检记录
附表一
项 次
项 目
容许偏差(mm)
检查办法
1
箱板盘
垂直度
箱（盘、板）体高50cm如下
1.5
吊线、尺量检查
箱（盘、板）体高50cm及其以上
3
2
照 明 器 具
成排灯具中心线
5
拉线、尺量检查
3
明开关、插座底板和暗开关、插座面板
并联安装高差
1
尺量检查
同一场合高差
5
4
面板垂直度
0.5
吊线、尺量检查

技术交底卡
工程编号

工程名称

工程项目

交底范畴

交底内容：

交底人签名：
被交底人签名 等 共 人
交底时间： 年 月 日
单位： 公司 工程队
