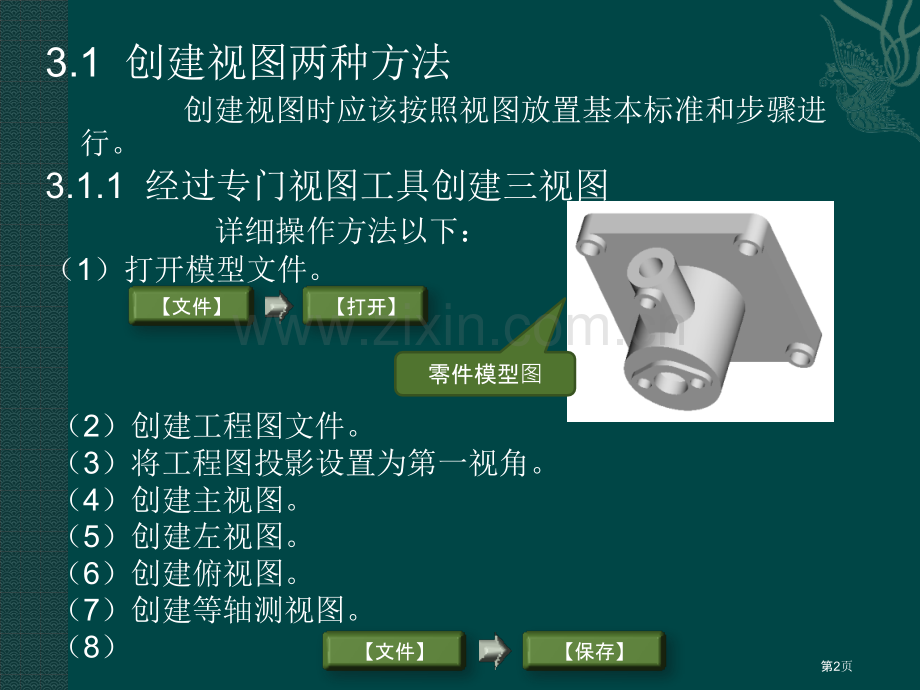

第第3 3章章 Creo ParametricCreo Parametric工程图及创建工程图及创建第1页3.1 创建视图两种方法 创建视图时应该按照视图放置基本标准和步骤进行。3.1.1 经过专门视图工具创建三视图 详细操作方法以下：（1）打开模型文件。【文件】【打开】零件模型图（2）创建工程图文件。（3）将工程图投影设置为第一视角。（4）创建主视图。（5）创建左视图。（6）创建俯视图。（7）创建等轴测视图。（8）【文件】【保存】第2页进入工程图环境第3页设置主视图方向建立左视图第4页产生等轴测视图不显示相切边结果第5页3.1.2 经过常规视图工具创建三视图 详细操作过程以下：（1）建立主视图、俯视图、左视图和等轴测视图。插入位置各异多个标准视图第6页（2）将主视图与俯视图对齐。垂直对齐视图操作第7页（3）将主视图与左视图对齐。水平对齐视图操作第8页3.2 创建非剖视图3.2.1 创建详细视图 详细视图也即局部放大图，它能够用大于原图形所采取百分比把物体上一些细小结构表示清楚，方便于尺寸标注。创建详图视图详细方法：（1）依次打开光盘文件CH033-5.prt和CH033-5.drw。（2）放置详细视图。（3）对局部视图进行修改。第9页产生局部放大图第10页修改局部放大图注释第11页3.2.2 创建辅助视图 辅助视图也即向视图，或称斜视图，它是能够自由配置基本视图。创建辅助视图详细方法：（1）【文件】【打开】（2）重复以上步骤，打开文件CH033-6.drw，只带有三个基本视图。（3）放置辅助视图。【模型视图】【辅助】（4）修改辅助视图。第12页插入辅助视图并修改第13页对齐设置3.2.3 创建半视图 半视图是相对于全视图而言。详细操作方法：（1）打开光盘文件CH033-1.prt。（2）选择左视图并将其删除。（3）插入左视图半视图。第14页插入半视图第15页3.2.4 局部试图 局部视图与前面讲解详细视图很靠近，只不过它是在“绘图视图”对话框中完成。详细操作方法：（1）打开光盘文件CH033-1.prt。（2）选择左视图并将其删除。（3）插入局部视图。第16页插入局部视图第17页3.2.5 创建复制并对齐视图 复制并对齐视图参考对象是局部视图或者局部放大视图，它复制了父视图属性，能够深入绘制新细节，而且，相对于原来视图必须对齐。插入复制并对齐视图第18页3.3 创建剖视图 为了准确表示零件内部不可见结构形状，能够假想用剖切面剖开物体，将位于观察者和剖切面之间部分移去，并将其余部分向投影面投射所得图形，称为剖视图。3.3.1 创建全剖视图 全剖视图是指用假想剖切面将物体完全剖开后所得剖视图。创建全剖视图详细方法：（1）打开光盘文件CH033-1.prt和CH033-1.drw。（2）进入零件模式。（3）（4）依据系统提醒，此时可选取一个参考面。【视图管理器】【新建】【横截面创建】第19页（5）切换工作环境到工程图中，双击主视图，系统弹出“绘图视图”对话框，在“类别”栏选择“截面”。（6）确定。创建截面第20页在主视图上产生剖面图第21页3.3.2 创建半剖视图 当物体含有对称平面时，在垂直于对称平面投影面上投影所得图形，能够对称中心线为分界，二分之一画成剖视图以表示内形，另二分之一画成视图以表示外形，称为半剖视图。创建半剖视图详细方法：（1）选择打开光盘文件CH033-1.prt和CH033-1.drw。（2）切换到零件模式。（3）【视图管理器】【新建】【横截面创建】（4）依据系统提醒，此时可选取一个参考面，在此选择基准面 TOP，即可在模型中看到剖面线。（5）切换工作环境到工程图中，双击左视图，系统弹出“绘图视图”对话框，在“类别”栏选择“截面”，在“截面选项”栏选择“2D横截面”。（6）在“剖切区域”栏选择“二分之一”选项。第22页（7）系统提醒选择半截面剖切侧，并以红色箭头显示当前剖切侧，在此在左视图基准面RIGHT右侧单击，选择右侧为剖切侧。（8）确定。建立截面B第23页产生半剖视图第24页3.3.3 创建局部剖视图 用假想剖切面将物体局部剖开所得剖视图称为局部剖视图，惯用波浪线表示剖切范围。创建局部剖视图详细方法：（1）打开光盘文件CH033-2.prt和CH033-2.drw。（2）（3）【平面】【单一】【完成】【绘图视图】【添加剖面】【横截面创建】（4）系统提醒选择剖截面平面或基准面，打开基准面显示，刷新屏幕，选择俯视图上基准面TOP。（5）【绘图视图】【剖切区域】【局部】（6）系统提醒绘制局部剖区域，绘制样条曲线区域，双击鼠标中键结束。（7）确定。第25页产生局部剖视图第26页3.3.4 创建旋转剖视图 用两相交剖切平面剖开物体方法通常称之为旋转剖。创建旋转剖视图详细方法：（1）打开光盘文件CH033-3.prt。（2）双击主视图，系统弹出“绘图视图”对话框。（3）【偏移】【双侧】【单一】【完成】（4）系统进入零件模块，提醒选择草绘平面，选择模型顶面为草绘平面。（5）系统提醒选择草绘视图方向参考。（6）【线】第27页（7）【约束】【修改】（8）【确定】（9）【绘图视图】【剖切区域】【全部（对齐）】（10）【箭头显示】【选取项目】【确定】（11）第28页产生旋转剖面视图第29页3.3.5 创建阶梯剖视图 当物体内部结构层次较多，用一个剖切平面不能同时剖到几个内部结构时，可采取几个平行剖切平面成阶梯状将零件剖切来表示其内部结构，所以通常称为阶梯剖。创建阶梯剖视图详细方法：（1）打开光盘文件CH033-4.prt。（2）双击主视图，系统弹“绘图视图”对话框。（3）系统进入零件模块，提醒选择草绘平面，选择模型顶面为草绘平面。（4）系统进入零件模块，提醒选择草绘平面，选择模型顶面为草绘平面。（5）绘制线段，双击鼠标中键结束。第30页（8）确定。（9）（10）【绘图视图】【剖切区域】【完全】【绘图视图】【确定】【尺寸修改】（7）（6）【约束】第31页产生阶梯剖面视图第32页3.3.6 旋转视图 旋转视图属于剖视图类型，它只能将父视图相对某个参考面旋转90度剖切。插入旋转视图第33页3.3.7 剖面指示箭头修改 剖视图组成元素比较多，主要有轮廓线、剖面箭头、剖面线等，我们能够对其进行编辑处理。产生剖面向视箭头第34页3.4 创建截面图 在表示工程视图过程中，假想用剖切面将物体某处切断，仅绘出该剖切面与物体接触部分截面图形，并绘上剖面符号，这么得到图形就称为截面图。3.4.1 2D截面视图创建（1）普通截面视图操作 创建截面图详细方法：零件模型和基本视图第35页产生移出截面第36页（2）全部（展开）剖视图 与全部（对齐）剖视图不一样，全部（展开）剖视图能够在任意位置处组成，方式愈加灵活多样。创建全部（展开）剖视图详细方法：第37页生成全部（展开）剖视图第38页（3）剖中剖（完整&局部）完整&局部剖视图实际上就是剖中剖视图，即在已经有剖视图上继续进行局部剖切得到视图，往往用来表示不在同一个截面上内部结构。建立剖中剖详细步骤：建立新基准平面第39页创建剖中剖视图并修改第40页3.4.2 3D截面图 3D截面图是建立在零件模式上。经过使用在模型中创建三维剖面可简化绘图内剖面显示。完成3D截面步骤：建立剖截面第41页插入3D截面第42页3.5 创建破断视图 当零件较长且沿长度方向形状一致或按一定规律变化时，为了降低视图占用图纸空间，节约纸张资源，可以将零件断开后缩短绘制，而在标注尺寸时仍按实际长度标注。这么取得视图称为破断视图。创建破断视图详细方法：产生破断视图截面第43页产生破断视图最终止果第44页3.6 装配工程图特点及要求3.6.1 装配图内容 在设计部件或机器时，普通先画出装配图，然后依据装配图拆画零件图，所以要求在装配图中，充分反应设计意图，表示出部件或机器工作原理，性能结构，零件之间装配关系，以及必要技术数据。3.6.2 装配图图样画法普通要求 装配图以表示工作原理和装配关系为主，力争做到表示正确、完整、清楚和简练。普通绘制步骤是：先选主视图，再考虑其它视图，然后综合分析确定一组图形。第45页装配图画法3.6.3 创建装配工程图 创建装配文件详细方法：装配模型图第46页插入俯视图第47页设置剖视显示第48页修改剖面线第49页3.6.4 组件视图 组件视图是“绘图视图”对话框中一项工作，它能够在装配体分解和非分解状态下实现两种视图管理。详细操作步骤：分解视图定义第50页分解视图视图简化表示第51页3.6.5 多模型视图 多模型视图实际上就是一个说明性视图，就是在零件图或者组件工程图基础上添加一些必要零件模型。详细操作步骤：插入新模型视图第52页加亮显示视图第53页3.6.6 装配工程图元件显示 对于装配工程图中元件，能够经过控制其显示方式来决定显示效果。详细控制消隐显示操作步骤：元件隐藏线显示第54页元件遮蔽第55页
