贵州华夏骨科医院可再生能源建筑应用示范推广项目申请报告.doc

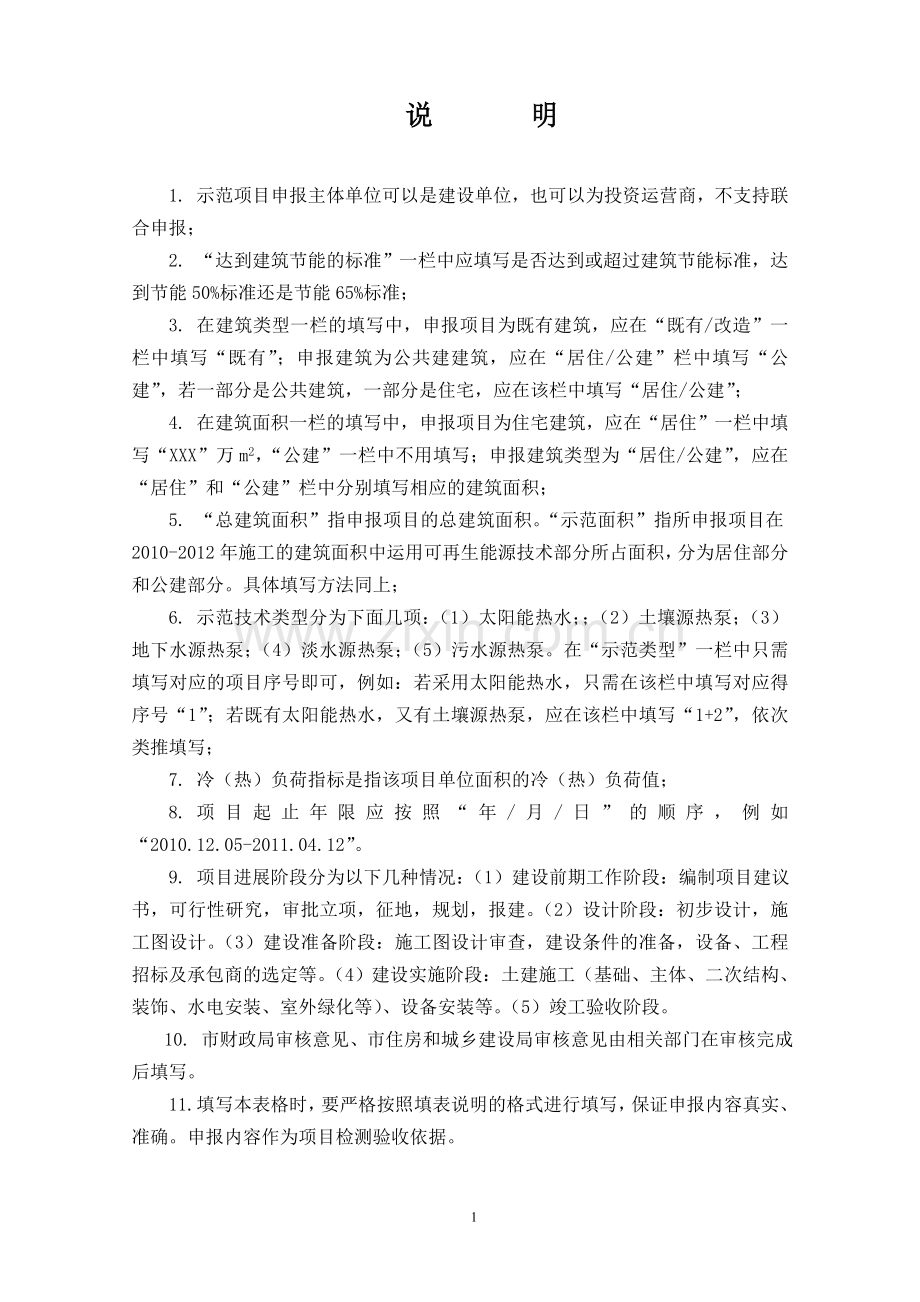

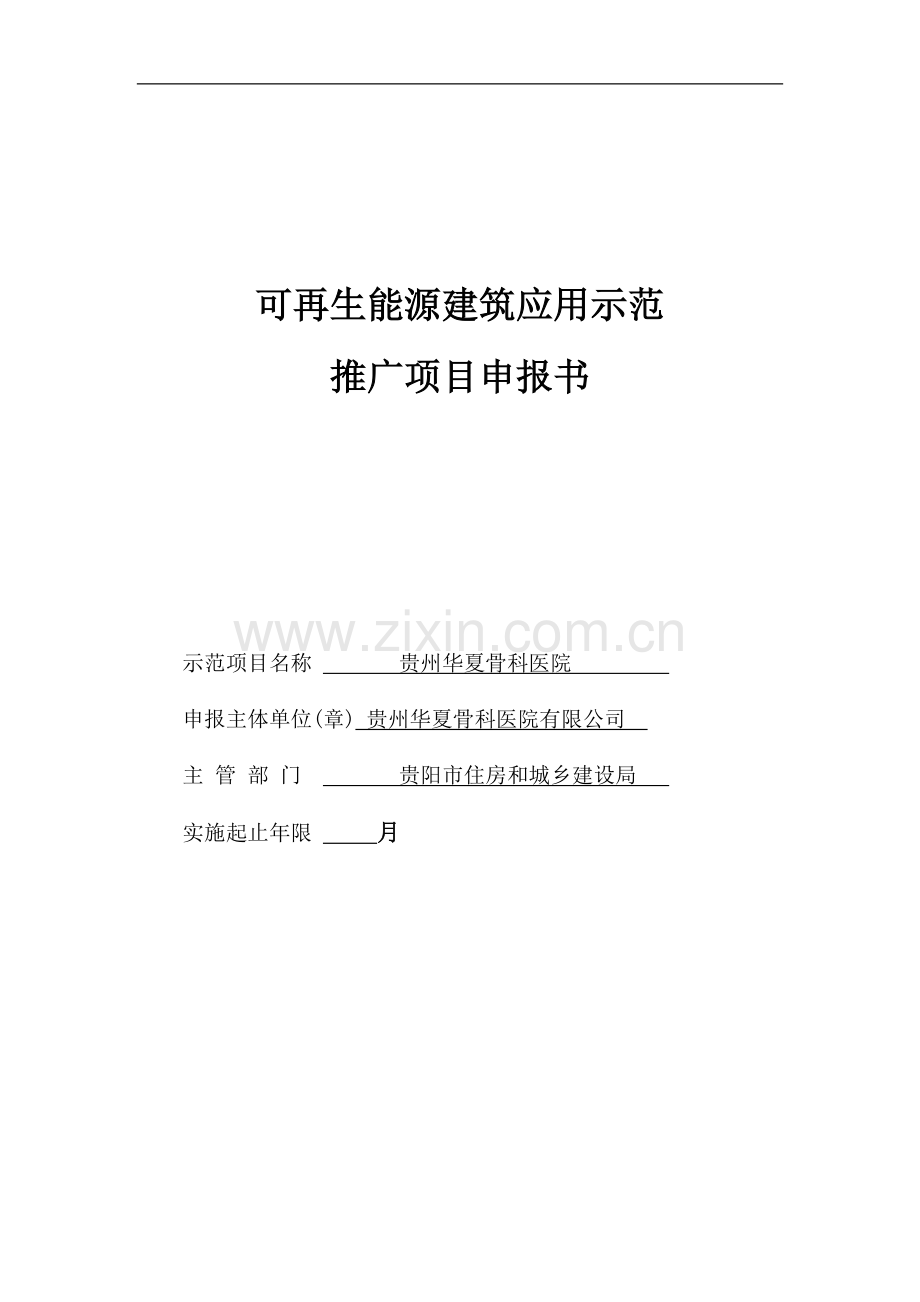

可再生能源建筑应用示范推广项目申报书示范项目名称 贵州华夏骨科医院 申报主体单位(章) 贵州华夏骨科医院有限公司 主 管 部 门 贵阳市住房和城乡建设局 实施起止年限 月4说 明1. 示范项目申报主体单位可以是建设单位，也可以为投资运营商，不支持联合申报；2. “达到建筑节能的标准”一栏中应填写是否达到或超过建筑节能标准，达到节能50%标准还是节能65%标准；3. 在建筑类型一栏的填写中，申报项目为既有建筑，应在“既有/改造”一栏中填写“既有”；申报建筑为公共建建筑，应在“居住/公建”栏中填写“公建”，若一部分是公共建筑，一部分是住宅，应在该栏中填写“居住/公建”；4. 在建筑面积一栏的填写中，申报项目为住宅建筑，应在“居住”一栏中填写“XXX”万m2，“公建”一栏中不用填写；申报建筑类型为“居住/公建”，应在“居住”和“公建”栏中分别填写相应的建筑面积；5. “总建筑面积”指申报项目的总建筑面积。“示范面积”指所申报项目在2010-2012年施工的建筑面积中运用可再生能源技术部分所占面积，分为居住部分和公建部分。具体填写方法同上；6. 示范技术类型分为下面几项：（1）太阳能热水；（2）土壤源热泵；（3）地下水源热泵；（4）淡水源热泵；（5）污水源热泵。在“示范类型”一栏中只需填写对应的项目序号即可，例如：若采用太阳能热水，只需在该栏中填写对应得序号“1”；若既有太阳能热水，又有土壤源热泵，应在该栏中填写“1+2”，依次类推填写；7. 冷（热）负荷指标是指该项目单位面积的冷（热）负荷值；8. 项目起止年限应按照“年/月/日”的顺序，例如“2010.12.05-2011.04.12”。9. 项目进展阶段分为以下几种情况：（1）建设前期工作阶段：编制项目建议书，可行性研究，审批立项，征地，规划，报建。（2）设计阶段：初步设计，施工图设计。（3）建设准备阶段：施工图设计审查，建设条件的准备，设备、工程招标及承包商的选定等。（4）建设实施阶段：土建施工（基础、主体、二次结构、装饰、水电安装、室外绿化等）、设备安装等。（5）竣工验收阶段。10. 市财政局审核意见、市住房和城乡建设局审核意见由相关部门在审核完成后填写。11. 填写本表格时，要严格按照填表说明的格式进行填写，保证申报内容真实、准确。申报内容作为项目检测验收依据。一、工程基本情况1、建设类型 商品房 经济适用房 公用建筑 其他 （选项打）2、占地面积 0.8万 m2总建筑面积1.3904 万m23、建筑类型新建 既有 （选项打）居住 公建 居住、公建都有 工业 （选项打）4、示范面积居住万m2总建筑面积居住万m2公建1.3904 万m2公建1.3904万m2工建万m2工建万m25、可再生能源总投资（万元）320.912万元增量成本（元/）101.3元/费效比（请注明单位）0.0965元/千瓦时6、技术类型（按照填表说明要求格式正确填写）4节煤量（TCE）128.217吨7、达到节能建筑的标准50%当地建筑节能标准508、工程所在地住建局贵阳市住房与城乡建设局传真通讯地址邮编负责人电话手机联系人电话手机9、申报主体单位贵州华夏骨科医院有限公司传真通讯地址邮编负责人林玉栋电话手机[phone]联系人电话手机10、建设单位贵州华夏骨科医院有限公司传真通讯地址邮编负责人林玉栋电话手机[phone]联系人电话手机11、设计单位（设计院）传真通讯地址邮编负责人电话手机12、施工单位（主体建设）传真通讯地址邮编负责人电话手机13、监理单位传真通讯地址邮编负责人电话手机14、可研报告编写单位山东宏力热泵工程技术研究中心传真[phone]通讯地址山东省潍坊市高新技术开发区惠贤路2751号邮编261041负责人崔海成电话[phone]手机15、技术支撑单位山东宏力空调设备有限公司传真[phone]通讯地址山东省潍坊市国家高新技术开发区惠贤路2751号邮编261041负责人徐艳电话[phone]手机16、设备提供商山东宏力空调设备有限公司传真[phone]通讯地址山东省潍坊市国家高新技术开发区惠贤路2751号邮编261041负责人马连升电话[phone]手机二、城市资源条件1、太阳能资源条件太阳辐照量3578MJ/m2.a年日照小时1367小时2、地热能资源条件地质条件（地质带构造）地下水最高、最低、平均温度淡水南明区小碧乡云盘村小寨河段小寨河淡水最高、最低、平均温度最高20度；最低8度；夏季平均温度18-20，冬季平均温度8-10。三、项目进展情况与计划1、施工图设计专项审查情况：房屋建筑工程施工图设计文件审查已通过 可再生能源部分设计文件审查已通过（选项打）通过可再生能源部分施工图设计专项审查时间（或预计时间）： 年 月 日当前项目所处进展阶段：竣工阶段2、详细进度计划安排（按照填表说明正确填写）阶段起止时间具体内容说明建设前期工作阶段2012.02-2012.04编制项目建议书，可行性研究，审批立项，征地，规划，报建。设计阶段2012.04-2012.05初步设计，施工图设计。建设准备阶段2012.05-2012.06施工图设计审查，建设条件的准备，设备、工程招标及承包商的选定等。建设实施阶段2012.06-2013.04土建施工（基础、主体、二次结构、装饰、水电安装、室外绿化等）、设备安装等竣工验收阶段2013.04-2014.10竣工验收阶段备注说明：3、工程建设报批手续证明材料：立项审批文件 建设项目选址意见书 土地使用证建设用地规划许可证 建设工程规划许可证 建筑工程施工许可证施工图设计文件审查合格证书 资金落实证明文件（选项前打）四、建筑主要结构形式、体形系数、窗墙比、保温（屋顶、外墙）构造、围护结构性能参数及节能材料、产品的使用情况等；本工程建筑结构形式为框架结构，建筑体形系数0.18，窗墙比：南：0.48，东：0.31，西：0.3，北：0.46.本工程建筑围护结构屋顶采用40厚挤塑聚苯板进行保温，屋顶传热系数计算值为0.52（W/k）；外墙采用10厚STP板进行保温，外墙传热系数计算值为0.50（W/k）；外窗采用隔热铝合金低辐射玻璃窗，6+12空气+6双银Low-E中空玻璃，外窗传热系数计算值为2.2（W/k）；非采暖空调房间与采暖空调房间的楼板采用40厚复合硅酸盐保温砂浆，传热系数计算值为1.14（W/k）；底面接触室外空气的架空或外挑楼板采用15厚STP板进行保温，传热系数计算值为0.53（W/k）。使用情况：良好。产品选用山东宏力空调设备有限公司进入国家“十一五建筑节能技术推广目录”的地(水)源热泵技术，可靠、节能、高效、稳定。五、可再生能源技术1、设计负荷冷负荷指标90 W/ m2热负荷指标44W/ m22、太阳能光热利用太阳能保证率 太阳能热积热面积 m23、简述技术方案（包括主要设备性能参数、系统设计效率、运用范围、保证率等），技术与产品被列入住房和城乡建设部（或省、自治区建设厅直辖市建委）推广计划情况；A、技术方案：设备性能参数：SM-120LR机组制冷量为463kW，制冷输入功率为83kW；机组制热量为527kW，制热输入功率为114kW。SM-20QR机组制冷量为75kW，制冷输入功率为12.7kW；机组制热量为83kW，制热输入功率为17.8kW。系统设计效率：COP3.5运用范围：利用地表水源热泵为本项目共计13904医院建筑夏季制冷冬季供暖，提供24h卫生热水。保证率：100%B、技术与产品被列入住房和城乡建设部（或省、自治区建设厅直辖市建委）推广计划情况水源热泵技术被列入建设部“十一五”可再生能源建筑应用推广技术目录。被评为住房和城乡建设部2008年科学技术项目计划产业化基地。被评为国家火炬计划重点高新技术企业。被评为中国可再生能源学会地源热泵专业组副主任委员单位。 贵州华夏骨科医院可再生能源建筑应用示范推广项目申请报告4、（投资运营商作为申报主体时填写此栏）近两年完成的可再生能源建筑应用工程实例（注明项目名称、地点、应用面积、技术类别、运行管理措施及节能效益等）；5、（投资运营商作为申报主体时填写此栏）参与可再生能源建筑应用相关标准、规程及工法图集等编写情况；财政局审核意见：盖章年 月 日住房和城乡建设局审核意见： 盖章年 月 日可 再 生 能 源 建 筑 应 用示范推广项目申请报告 项目名称： 贵州华夏骨科医院 申请单位： 贵州华夏骨科医院有限公司 （盖章）二一四年十二月目 录一、工程概况8（一）地理位置8（二）建筑类型、建筑面积及使用功能8（三） 工程总平面图8二、示范目标及主要内容9（一）示范目标9（二）主要内容9三、技术方案10（一） 围护结构体系10（二）冷热负荷计算10（三）示范技术设计方案101、方案论述102、系统原理图133、主要设备及性能参数14（四）系统能效计算分析15（五）节能量计算17（六）技术经济分析201、可再生能源部分投资概算202、项目增量成本计算213、项目费效比、回收年限计算21（七）检测预留方案23（八）运行维护方案24(九) 进度计划与安排27(十)效益及风险分析271、环境影响分析272、示范项目推广前景分析273、风险分析28（十一）技术支持30（十二）证明材料34一、工程概况（一）地理位置本项目为贵州华夏骨科医院，是经贵州省卫生厅批准注册成立，华夏时代投资集团投资的现代化三级骨科专科医院，位于贵州省贵阳市南明区小碧乡云盘村，龙洞堡机场路立交桥西侧。（二）建筑类型、建筑面积及使用功能贵州华夏骨科医院项目为公共建筑，共有210余个病房床位，主要功能有病房、办公、手术室、会议室等。本项目占地面积20000多平方米，地上9层，总建筑面积约13904（不含地下室），其中一楼1944、二楼1928、三楼1920、四楼1920、五楼1920、六层1238、七层1238、八层1238、九层558。该项目目前已竣工验收并交付使用。（三） 工程总平面图二、示范目标及主要内容（一）示范目标示范项目主要遵循以下国家和地方的建筑节能和可再生能源应用设计标准。1）公共建筑节能设计标准（GB50189-2005）2）民用建筑供暖通风与空气调节设计规范（GB50736-2012）3）地源热泵系统工程技术规范（GB50366-2005）2009版4）城市热力网设计规范（CJJ34-2002）5）国家标准外墙外保温工程技术规程（JGJ144-2004）6）建筑给水排水设计规范（GB50015-2003）本示范项目对建筑各部分围护结构均做了节能设计，且围护结构的传热系数和遮阳系数均小于规范限值，本工程满足节能50%的要求。本项目采用地表水源热泵技术为医院制冷供暖，项目实施后，每年的节能量为73万kWh，折合标准煤128.217吨。（二）主要内容 1、围护结构该工程建筑节能设计按照公共建筑节能50%的标准设计，屋顶采用40厚挤塑聚苯板进行保温，外墙（主体墙及热桥部分）采用10厚STP板进行保温，外窗采用隔热铝合金低辐射玻璃窗，6+12空气+6双银Low-E中空玻璃。2、可再生能源部分采用地表水源热泵技术为医院制冷供暖并提供卫生热水，夏季机组采用热回收的方式制取免费卫生热水，系统主机选用多台热泵机组，提高系统部分负荷运行时的效率，多台机组并联运行，既提高了设备的负荷调节范围又大大增加了设备的可靠性。三、技术方案（一） 围护结构体系本工程建筑围护结构屋顶采用40厚挤塑聚苯板进行保温，屋顶传热系数计算值为0.52（W/k）；外墙采用10厚STP板进行保温，外墙传热系数计算值为0.50（W/k）；外窗采用隔热铝合金低辐射玻璃窗，6+12空气+6双银Low-E中空玻璃，外窗传热系数计算值为2.2（W/k）；非采暖空调房间与采暖空调房间的楼板采用40厚复合硅酸盐保温砂浆，传热系数计算值为1.14（W/k）；底面接触室外空气的架空或外挑楼板采用15厚STP板进行保温，传热系数计算值为0.53（W/k）。（二）冷热负荷计算本示范项目采用地表水源热泵技术为贵州华夏骨科医院制冷供暖并提供卫生热水，系统末端设计采用风机盘管+新风系统，能够满足舒适性和节能性双重要求。本项目设计冷负荷指标为病房140W/、大厅240W/、办公室140W/、会议室200W/，总冷负荷为1255KW，总热负荷为610KW。本工程约有病床210个，按40m3/床位的热水使用量计算，每天需50-55卫生热水约8.4吨，办公室及其他卫生用水约5吨，每天共需卫生热水约13.5吨。每天所需热水耗热量为550kWh。 （三）示范技术设计方案1、方案论述（1）主机设备选型根据本项目的总冷热负荷，机房内主机选用两台SM-120LR螺杆式地源热泵机组和两台SM-20QR涡旋式地源热泵机组。以上选配机组可以满足医院制冷供暖和卫生热水的需求。机组运行说明：夏季四台机组全部运行制冷，其中1台SM-20QR机组热回收制取卫生热水。春秋季1台SM-20QR机组制热运行制取卫生热水。冬季运行1台SM-20QR机组制取卫生热水，运行1台SM-120LR机组和1台SM-20QR机组为医院供暖。（2）机房系统设计热泵机房位于地下室，每台机组有1-2单独模块组成，4台机组共6个模块。电脑根据室内负荷自动启动所需模块，每个模块可实现0%-100%的全自动智能调节，最大限度节约运行费用。另多个模块独立运行，便于维护保养，互为备用，提高可靠性。机房内设置空调侧循环水泵提供动力，空调侧补水定压采用高位补水箱，补水箱置于楼顶，蓄热水箱置于地下室热泵机房内，由热水供水泵送到各用水点。（3）机房电气控制设计系统机房采用集中管理，群控运行。主机与各水泵联动，并有连锁保护，机组显示器可随时记录主机故障运行参数等特点及达到设定温度后参与系统的各项任务。智能优化控制。用户可根据实际使用情况自行设置主机运行参数，使设备达到节能效果，并保证系统运行的安全、可靠、稳定和易维护性。系统控制器采用彩色液晶触摸屏，此控制器可操作性强，人机界面显示友好，显示清晰，立体效果强，不仅显示字符还可以显示图片，全图形人机界面控制系统，操作简单，持程序可在线升级。整个自控系统有可编程逻辑控制器、电接点压力控制表、NTC传感器、靶式流量计、系统控制柜和系统软件组成。可自动实现设备启停、水泵的启停，机组压机的台数工作数量，故障检测，冷热源水侧和末端的供回水温度控制等功能。（4）室内末端系统设计本工程末端空调系统方式采用风机盘管加新风系统，病房和八楼会议室区域按1次/时的换气次数实用要求配置部分新风送风，能够满足舒适性和节能性双重要求，其它区域自然换风或者医院根据相关要求做其它形式的通风系统。（5）所需冷热源水量计算1、水量计算根据工程情况及水资源情况，夏季地表水设计取水温度为20，回水为31，取11度温差；冬季地表水设计取水温度为8，回水温度为3，取5度温差。根据所需冷热负荷要求，每天取水量为90立方米，全年取水量为3.29万立方米。2、取水方式本项目采用在河边建取水构筑物的取水方式，取水构筑物主要由进水间，泵房两部分组成，在构筑物内靠河的一侧修建河水进水间，以便河水通过滤水墙的进水孔在重力作用下自流到进水间，进水间由纵向3级过滤网分成进水室和吸水室。进水室处壁设置进水孔，在进水孔上设置格栅，用于拦截水中粗大的漂浮物，以减轻水处理设备的压力。在进水室与吸水室间设置3级过滤网，有效过滤掉河水中的细小漂浮物和杂质以及沉淀大量泥沙。吸水室与集污沟底成30度斜坡，集污沟上下游成15度斜坡，让沉淀的泥沙在水流的带动下汇集到集污沟下游，然后在集污沟底安装泥浆排污反冲泵，排污泵定时间开启通过排污管将泥浆排到河中。392、系统原理图3、主要设备及性能参数（1）SM-120LR地源热泵机组性能参数机组型号SM-120LR制冷量（kW）463制热量（kW）527输入功率制冷（kW）83制热（kW）114制冷性能系数5.32制热性能系数4.62压缩机形式进口半封闭螺杆压缩机转速（rpm）2900转子齿型第三代5：6齿轮啮合设计制冷剂R22容量调节范围255075100或无极调节电器参数电源三相四线380V 50HZ安全保护高低压、超低压、过载、绕组过载、缺相、水流开关、防冻开关、油温加热器蒸发器形式壳管式换热器压力降（kpa）80污垢系数（m2/kw）0.086水管尺寸（mm）DN125制冷实用工况冷冻水流量m3/h80制热实用工况热源水流量m3/h43冷凝器形式壳管式换热器压力降（kpa）80污垢系数（m2/kw）0.086水管尺寸（mm）DN100制冷实用工况冷却水流量m3/h43制热实用工况热水流量m3/h80（2）SM-20QR地源热泵机组性能参数机组型号SM-20QR制冷量（kW）75制热量（kW）83输入功率制冷（kW）12.7制热（kW）17.8制冷性能系数5.9制热性能系数4.7压缩机形式进口全封闭涡旋式压缩机制冷剂R22电器参数电源三相四线380V 50HZ安全保护高低压、超低压、过载、缺相、水流开关、防冻开关、温度控制蒸发器形式螺旋折流板式换热器压力降（kpa）80污垢系数（m2/kw）0.086水管尺寸（mm）DN65空调侧水流量m3/h11-14冷凝器形式螺旋折流板式换热器压力降（kpa）80污垢系数（m2/kw）0.086水管尺寸（mm）DN50冷热源侧水流量m3/h6-11（四）系统能效计算分析1、热泵系统能效比夏季四台地源热泵机组全部运行，机组总制冷量为1076kW，输入功率为191.4kW,每天运行12小时，共运行150天，循环水泵输入功率为44kW,机组综合使用系数取0.7，所以夏季总制冷量为式中 热泵系统夏季总制冷量，kWh 机组的总制冷量，kW每天运行的小时数，制冷季运行的天数，机组综合使用系数。将数据代入公式得夏季总制冷量为夏季总耗电量为式中 系统夏季总耗电量，kWh 机组的输入功率，kW辅助设备输入功率，kW 机组每天运行小时数 夏季制冷运行天数 机组综合使用系数将数据代入得夏季系统耗电量为冬季供暖运行1台SM-120LR机组和1台SM-20QR机组，机组总制热量为610kW,输入功率为131.8kW，每天运行12小时，共运行90天，机组综合使用系数为0.7，循环水泵输入功率为33kW，所以冬季总制热量为式中 冬季总制热量，kWh 机组总制热量，kW 供暖机组每天运行的小时数 机组冬季运行天数 机组供暖综合使用系数将数据代入得冬季总制热量为冬季总耗电量为式中 冬季总耗电量，kWh 机组输入功率，kW供暖系统辅助设备输入功率，kW 机组供暖每天运行的小时数 机组冬季运行天数 机组供暖综合使用系数将数据代入得冬季总耗电量为夏季制冷热泵系统能效比为冬季制热热泵系统能效比为（五）节能量计算地源热泵系统常规能源替代量Qs应按下式计算：式中：Qs常规能源替代量（kgce） Qt传统系统的总能耗（kgce） Qr地源热泵系统的总能耗（kgce）（1）冬季采暖常规能源替代量计算对于采暖系统，传统系统的总能耗Qt应按下式计算： 式中，Qt传统系统的总能耗（kgce） 标准煤热值（MJ/kgce），本标准取q=29.307MJ/kgce；长期测试时为系统记录的总制热量，短期测试时，根据测试期间系统的实测制热量和室外气象参数，采用度日法计算供暖季累计热负荷（MJ）；以传统能源为热源时的运行效率。整个供暖季地源热泵系统的年耗能量应根据实测的系统能效比和建筑全年累计热负荷按下列公式计算：式中： 地源热泵系统年制热总能耗（kgce）；每度电折合所耗标准煤量（kgce/kWh）；热泵系统的制热性能系数。本项目冬季采暖总的制热量为461160kWh（1660176MJ），锅炉的运行效率为0.7，热泵系统的制热性能系数为3.7，每度电折合所耗标准煤量为0.396kg。则计算得传统系统的总能耗为地源热泵系统制热的总能耗为则冬季供暖常规能源替代量为80.925-49.356=31.569tce（2）夏季制冷常规能源替代量计算对于空调系统，传统系统的总能耗Qt应按下式计算：式中：传统系统的总能耗（kgce）长期测试时为系统记录的总制冷量，短期测试时，根据测试期间系统的实测制冷量和室外气象参数，采用温频法计算供冷季累计冷负荷（MJ）；每度电折合所耗标准煤量（kgce/kWh）；传统制冷空调方式的系统能效比。整个制冷季地源热泵系统的年耗能量应根据实测的系统能效比和建筑全年累计冷负荷按下列公式计算：式中：地源热泵系统年制冷总能耗（kgce）；每度电折合所耗标准煤量（kgce/kWh）；热泵系统的制冷能效比；本项目夏季制冷总的制冷量为1355760kWh（4880736MJ），传统制冷空调方式系统的能效比为2.8，每度电折合所耗标准煤量为0.396kg，热泵系统的制冷能效比为4.57。计算得传统制冷系统的总能耗为地源热泵系统制冷的总能耗为则夏季制冷常规能源替代量为191.743-117.48= 74.263tce（3）全年制取卫生热水常规能源替代量计算本项目每天加热卫生热水所需热量为550kWh（1980MJ），热泵制热水系统能效比为3.7，则本项目采用水源热泵系统制取卫生热水总能耗为（说明：夏季热回收免费制取热水，所以热水机组全年运行天数按照210天计算）常规热水系统（燃煤锅炉）制取卫生热水的总能耗为则制取卫生热水常规能源替代量为34.745-12.36=22.385tce（4）本项目常规能源替代量综上，本项目制冷供暖制取卫生热水总的常规能源替代量为 31.569tce +74.263tce +22.385tce =128.217tce（六）技术经济分析1、可再生能源部分投资概算序号项目名称投资概算（万元）备注1热泵机房系统135.222末端系统155.6923地表水取排水系统30.0合计大写： 叁佰贰拾万零玖仟壹佰贰拾元 小写：（￥：320.912万元）（1） 机房系统投资概算序号名 称规 格单位数量单价（万元）合价（万元）备 注1地源热泵机组SM-120LR台238.6077.2山东宏力2地源热泵机组SM-20QR台27.815.6山东宏力3配电控制柜套11.971.97主机、水泵4旋流除沙器HLCS-200套12.332.33河水系统5空调循环泵Q=100m3/hH=24m N=11kW台30.461.38二用一备6热水循环泵Q=16m3/hH=18m N=2.2kW台20.130.26一用一备7蓄热水箱10m套11.481.48不锈钢或钢板8机房系统安装费项135.035.09合计￥：135.22万元（2）末端系统投资概算序号名 称规 格单位数量单 价合 价产 地1卧式暗装风机盘管FP-34台340.0521.768山东宏力2卧式暗装风机盘管FP-51台600.0613.66山东宏力3卧式暗装风机盘管FP-68台1650.06510.725山东宏力4卧式暗装风机盘管FP-85台250.0711.775山东宏力5卧式暗装风机盘管FP-102台120.0760.912山东宏力6卧式暗装风机盘管FP-136台280.1042.912山东宏力7卧式暗装风机盘管FP-204台60.1250.75山东宏力8新风机组GKDX-2台210.3908.199末端系统安装费用项1125.0125.010合计￥：155.692万元2、项目增量成本计算本工程热泵系统总投资为320.912万元，常规锅炉供暖系统加单冷机组制冷系统总投资为180万元，与常规能源相比，本工程总增量成本为140.912元，每平方米增量成本为101.3元/。3、项目费效比、回收年限计算（1）项目费效比计算（1）项目费效比计算本示范项目总增量成本为140.912万元，每年的节能量为73万kWh，按照系统使用20年计算，本示范项目的费效比为（2）项目回收年限计算本工程运用热泵系统运行费用为热泵系统运行费用：总运行功率每天运行时间实际运行天数满负荷时使用系数自动运行系数当地电价总建筑面积（m2）13904季节夏季冬季机组功率P1（kw）191.4131.8空调侧循环泵功率P2（kw）2211河水循环泵功率P3（kw）2222运行天数H（天）15090每天运行小时数（h）1212满负荷使用系数0.70.7当地电价（元/度）1.01.0运行总费用(元)296604124588.8单位面积运行费用（元/m2）21.338.96本工程运用常规能源制冷供暖（燃气锅炉+单冷机组）运行费用为55元/，运用水源热泵系统与运用常规能源系统每年可节省运行费用为34万元。卫生热水系统每小时耗电量为20kW，每天运行7h，则每天运行费用为140元，如采用燃气锅炉，则每天耗气量为65m3，每天运行费用为247元，则每天可节省运行费用107元，每年节省3.8万元。本工程回收年限为 （七）检测预留方案作为可再生能源建筑应用示范推广项目有提供运行数据的义务，所以我们在可再生能源建筑应用设计当中就充分考虑了检测预留方案，实施专项施工图设计，并预留了检测接口，为项目的评估验收和以后的运行数据监测做好准备。1、热泵机组能效测试检测预留地源热泵机组能效测试参数包括热源侧介质流量、空调侧介质流量、热源侧进出口介质温度、空调侧进出口介质温度、机组输入功率、机组制冷（热）量、机组的制冷（热）工况下的性能系数。（1）热源侧、空调侧进出水水温检测预留在热源侧、空调侧总进出水管上设温度测试预留套管，将温度探头慢慢地插入套管并固定，加入导热油，温度探头布置完成后，将温度探头连接到采集板相应的数据通道。（2）热源侧、空调侧流量检测预留在热源侧、空调侧总出水管上设置旁通预留管道，并设置截止阀门，便于检测时安装流量计。2、输配系统性能检测预留测试参数包括水泵流量、水泵扬程、水泵功率、水泵效率、系统输送系数。（1）水泵扬程检测预留在水泵的进出口位置，按照相关操作规程在两端预留位置安装压力表或者压差变送器。（2）机组、水泵运行功率检测预留为了便于分别检测热泵机组、热源侧水泵、用户侧循环水泵的功率，在进行配电设计时，热泵机组、热源侧水泵、用户侧循环水泵都独立配电，单独配置用电计量表，并在配电柜中预留功率计串口，以便在检测中单独测量运行功率。3、地源热泵系统能效检测预留为了有效检测采暖、供冷系统的能效，在机房内安装用电负荷计量总表，便于单独计量采暖、供冷用电功率。4、室内、室外温度监测预留为了有效检测环境温度和房间温度的情况，根据建筑的平面布置情况，选取部分典型区域和房间，在典型区域和室外分别布置温、湿度测量仪表，对测试期间室内外温湿度的变化情况进行监测。为了检测系统的运行情况，本工程配置如下检测仪器和设备。红外线测温仪 测试热泵机组各部件的温度冷媒压力表 测试热泵机组进出口压力电压电流记录仪 测试热泵机组的电压、电流功率计、功率表 测试热泵机组的功率温度计 测试热泵机组的进出口温度噪声仪 检测机房噪音情况（八）运行维护方案空调系统的能耗由各个部分组成的，而运行管理、数据分析对于节能来说至关重要，在本项目中我们制定较详细的数据收集方案和运行维护方案。1、数据收集方案 在空调系统整个漫长的生命运行周期中，管理人员不能每时每刻的关注着仪器仪表的变化，更不可能用笔亲自记录我们需要的所有数据，这不仅会耗费大量的人力，还会浪费大量的物力财力，这就要求我们建立一套完善的数据收集方案。（1）系统运行数据的处理在本项目中我们建立了中央数据处理中心，数据处理中心是由中央控制电脑、数据采集信号器、数据探测传感器等几部分组成。数据采集点包括以下几方面：序号项目序号项目1热源侧进、出口温度8热源侧水泵用电量2空调侧进、出口温度9空调侧水泵用电量3环境温度10热泵机组用电量4部分房间温度11热泵机组运行时间5部分房间湿度12热泵机组运行数量6热源侧水流量13热泵机组累计运行时间7空调侧水流量中央控制电脑会对以上的数据实现间隔记录，并对收集的数据进行分析，计算出当前热泵机组制冷量、制热量以及热泵机组的主、辅侧偏差，并结合室内温湿度、环境温度的情况作出提示，给出热泵最佳的出水温度建议，以利于热泵机组的高效运行。同时提供热源侧水温的变化曲线图等，中央控制电脑并通过定期的系统分析，计算出热泵系统的能效。（2）既定节能量的保障措施通过对中央数据处理中心数据的分析，可以较准确的判断出建筑的实际负荷、热泵机组的性能系数，通过计算也可以得出系统运行效率，对能否实现既定节能量可以作出判断，如系统没有达到设计的节能要求，通过数据分析也可以非常容易的找出原因，从而能够快速及时的采取维护措施对其进行整改，以保证达到既定的节能要求。2、运行维护建筑物的运行节能与日常运行维护是息息相关，而运行维护又涉及到管理制度、操作规程等多方面的问题。（1） 建筑用能管理制度为了降低建筑物用能的人为消耗，建筑使用方建立了完善的用能管理制度，内容主要涉及一下几点。1）在建筑物室内安装温度控制，温度控制与室内供电设备连锁，要求无人员时自动关闭房间内的空调及其他耗能设备，并设立相应的检查制度。2）建立供冷、供暖限定温度制度，要求房间温度控制在要求范围内。3）设立操作人员节能考核制度，明确了节能建筑运行状态各项性能指标、节能工作诸环节的岗位目标责任等事项，并实行相应的奖罚制度，让节能情况与每个操作人员的利益相结合，最大程度的调动每个人的节能积极性。（2）运行管理操作规程及设备养护1）加强热泵系统的维护管理，确保吸热量与放热量的平衡。2）为防止热泵机组效率的衰减，维护人员应定期对热泵机组的冷凝器、蒸发器进行清洗、除垢。3）为防止空调末端设备效率的衰减，维护人员应定期对空调设备的过滤器进行清洗。4）运行管理人员应根据负荷的变化情况以及中央数据处理中心的提示，合理调节热泵机组的运行工况，以最大形式的节能。（3）定期能耗统计报告通过中央数据处理中心对数据的分析、计算，可以将建筑物的能耗进行统计，建立数据库，并实行定期报送制度。 (九) 进度计划与安排施工进度计划和安排建设前期工作阶段2012.02-2012.04设计阶段2012.04-2012.05建设准备阶段2012.05-2012.06建设实施阶段2012.06-2013.04竣工验收阶段2013.04-2013.05
