脚手架专项方案在水一方楼.doc

当阳玉泉·在水一方
19#、20#、21#楼工程

脚
手
架
施
工
方
案

编 制 人：
审 核 人：
编制日期：

宜昌建设监理统一用表

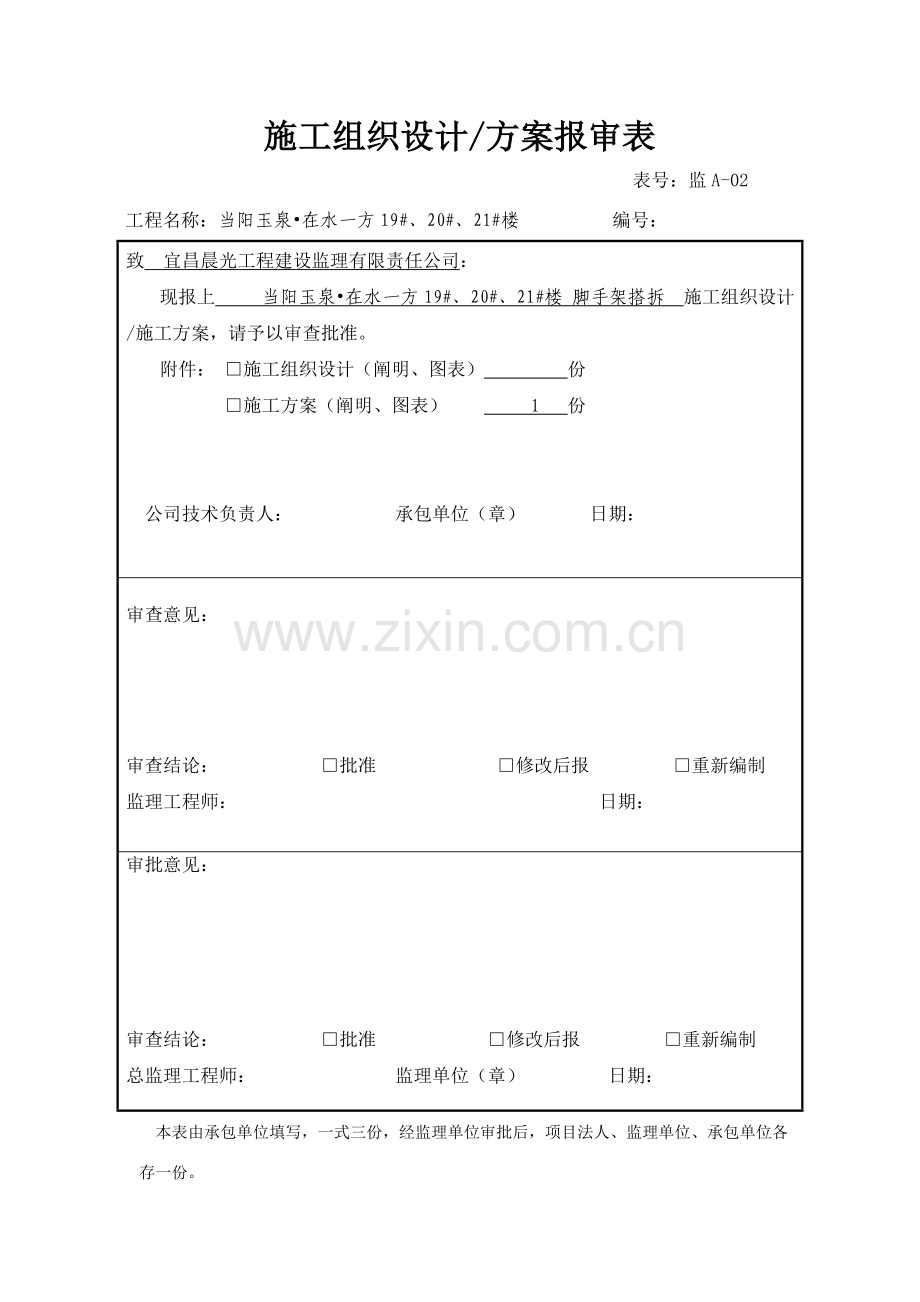

施工组织设计/方案报审表
表号：监A-02
工程名称：当阳玉泉•在水一方19#、20#、21#楼 编号：
致 宜昌晨光工程建设监理有限责任公司：
现报上 当阳玉泉•在水一方19#、20#、21#楼 脚手架搭拆 施工组织设计/施工方案，请予以审查批准。
附件： □施工组织设计（阐明、图表） 份
□施工方案（阐明、图表） 1 份

公司技术负责人： 承包单位（章） 日期：

审查意见：

审查结论： □批准 □修改后报 □重新编制
监理工程师： 日期：
审批意见：

审查结论： □批准 □修改后报 □重新编制
总监理工程师： 监理单位（章） 日期：
本表由承包单位填写，一式三份，经监理单位审批后，项目法人、监理单位、承包单位各存一份。
玉泉•在水一方19#、20#、21#楼
脚手架施工方案
1.编制阐明和根据
1.1 编制阐明
当阳玉泉•在水一方19#、20#、21#楼工程由武汉轻工建筑设计有限公司设计。
本工程建设地点位于当阳市环城南路（东方国际酒店西侧）。单体建筑面积11959.08㎡，19#、20#、21#楼总建筑面积35877.24㎡，建筑总高49m。基本为筏板基本，主体为框架剪力墙构造。建筑层数为地下1层，地上15层。
工程抗震设防烈度为6度，构造使用年限50年，建筑构造安全级别为二级，基本设计级别为乙级，剪力墙、框架抗震级别为四级。
为保证本工程顺利进行和消除安全隐患，避免发生安全事故，特编制此脚手架搭设和四周边护施工方案。
1.2 编制根据
a、当阳玉泉•在水一方19#、20#、21#楼工程施工图纸；
b、《建筑施工手册》（第四版）；
c、《建筑施工脚手架实用手册》；
d、《建筑施工高处作业安全技术规范》JGJ80-；
e、《冷弯薄壁型钢构造技术规范》GB50018-；
f、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-；
g、《建筑施工安全检查原则》JGJ59-；
h、现行国家规范、技术原则、施工及验收规范、操作规程；
i、现场提供脚手架作业场面状况；
J、计算采用中华人民共和国建筑科学研究院《PKPM建筑施工安全计算软件》计算。
2.工程概况
2.1 建设概况
当阳玉泉•在水一方19#、20#、21#楼位于当阳市环城南路（东方国际酒店西侧），构造层数为15层，地下室1层，建筑物高度49m，本工程为全现浇钢筋砼框架-剪力墙构造，抗震设防烈度为6度，抗震设防类别为原则设防，框架构造抗震级别为四级，剪力墙抗震级别为四级，构造安全级别为二级，耐火级别为二级。
2.2 脚手架概况
1、本工程单体构造为15层（地下1层地上15层）,原则层高为3m。采用双排落地脚手架搭设方式。
2、外脚手架高度应高于建筑檐口一步架，19#、20#、21#楼外脚手架搭设总高度为46.9m，脚手架外侧面采用密目式安全网封闭，落地式脚手架立杆纵距1.5m，立杆横距0.9m，步距1.8 m，(外排大横杆间距0.9m)。连墙件为二步三跨设立（连墙件横距4.5m，竖距3.6m），脚手板为竹跳板。用于构造作业时为一层，用于装饰作业时为二层。经验算，符合规定。（计算书附后）
3、架体联结件每二步每三跨预埋φ48钢管在框架梁中与外架联结。
3.施工准备
3.1 脚手架材料选取及规定
依照本工程构造特点和钢管刚度好、强度高等长处，结合我公司丰富施工经验，本工程内、外脚手架所有采用扣件式钢管脚手架，选材方面必要遵循如下原则：
a、 钢管：采用外径48mm、壁厚3.3mm焊接钢管，钢管端部切口平整。
b、 禁止使用有变形、裂纹、锈蚀等缺陷钢管。其材性应符合《碳素构造钢》（GB/T700）中Q235 A级钢相应规定。
c、扣件：本脚手架工程所采用扣件共有三种：直角扣件、旋转扣件和对接扣件。扣件规格必要与钢管管径相配合，以保证贴合面严格整形，扣紧时接触良好。扣件质量符合现行国标《钢管脚手架扣件》GB15831规定，禁止使用加工不合格、锈蚀和有裂纹等缺陷扣件。扣件活动部位应能灵活转动，旋转扣件两旋转面间隙不大于1mm。
d、脚手板：采用2400*250×50mm竹跳板，制作要符合现行行业原则《建筑施工木脚手架安全技术规范》JGJ164规定，材料要有足够强度，单块脚手架质量不应不不大于30kg。
e、其他材料：用于绑扎、连接、围护和固定等作用其他材料，如镀锌铁丝、密目安全网等，均需符合国标和规定。
f、搭设前，对进场脚手架杆、配件（新、旧材料）等进行严格检查，符合规定后才干使用。
3.2 外架基本
依照本工程特点，外脚手架均于地下室顶板面开始搭设，待地下室顶板混凝土满足养护龄期及设计强度级别后方可进行搭设，地下室顶板混凝土设计强度及厚度满足外架搭设规定。
3.3 脚手架方案选型
19#、20#、21#楼外脚手架均于地下室顶板面开始搭设。
3.3.1 外脚手架
1、材料规定
、钢管：外径Φ48，壁厚3.3mm，直缝电焊钢管。长度普通为4-6m，小横杆1.2m。
、扣件。应符合GB15831规定，其机械性能不能低于KT33-8可锻铸铁规定。其附件（固定拉环）材料应符合A3规定。如发现扣件有裂缝、气孔、砂眼、变形、滑丝缺陷不得使用。
、密目网：安全网全封闭，规定有合格证及检查报告。
2、脚手架构造
、脚手架由立杆、小横杆、大横杆、密目网、剪刀撑、护栏等构成。在构造浇筑砼时，在框架梁上埋钢管，外露150㎜，锚固300㎜。间距4.80M（每4根立杆），作为连墙件联结点。
、构造参数
立杆至建筑物边净距 0.3m
立杆、小横杆纵向间距 1.50m
横向间距（净） 0.9m
大横杆步距 1.80m
小横杆两端伸出 0.1m
连墙杆间距 二步三跨一拉
3.3.2 卸料平台
在构造及装修施工阶段，为了材料周转，需设立卸料平台，以保证构造施工中拆下模板、架料等材料用塔吊及时倒运到上方去。
卸料平台尺寸及安装详细状况见卸料平台专项施工方案，卸料平台上应设限定荷载标牌。
4.施工工艺过程
4．1 脚手架搭设流程
4.1.1 落地架
做好搭设准备工作→按房屋平面形状放线→铺设垫层→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆，随后与纵向扫地杆扣牢→安装第一步大横杆（与各立杆扣牢）→安装第一步小横杆→第二步大横杆→第二步小横杆→加设暂时抛撑（上端与第二根大横杆扣牢，在装设两道连墙杆后可拆除）→第三、四根大横杆和小横杆设立连墙杆→接立杆→加设剪力撑→铺脚手板→绑护身栏杆和挡脚板→立挂密目安全网→验收使用。
4.2 脚手架搭设规定
4.2.1 搭设作业规定
a、立杆底部应加设木垫板。
b、搭设前对脚手架杆、配件进行严格检查，禁止使用规格和质量不合格杆、配件，对预埋钢筋套环进行检查，保证钢筋套环质量。
c、搭设作业前必要在统一指挥下进行，严格按操作程序进行。
d、按施工设计放线，标定立杆位置，保证脚手架外观质量。
e、周边脚手架从一种角部开始向两边延伸交圈搭设。
f、开始搭设时，在设立第一排连墙件前，适量设立抛撑，以保证构架和架上作业人员安全。
g、剪力撑、斜杆等整体拉结杆件和连墙件，随搭升架子一起及时设立。
h、脚手架处在顶层连墙件点之上自由高度不不不大于6m。
i、落地脚手架立杆底端之上不不不大于200mm处一律设纵向和横向扫地杆，并与立杆连接牢固。
J、架高在24m以上拐角及中间每隔6跨设立一道横向斜撑。
4.2.2 杆配件技术规定
a、立杆对接扣件交错布置，两相邻立杆接头不设在同步同跨内，两相邻立杆接头高度方向错开距离不不大于500mm，各接头中心距主节点距离不不不大于步距1/3。
b、纵向水平杆设于横向水平杆之下，立杆内侧用直角扣件与立杆扣接牢固。
c、纵向水平杆长度不不大于3跨，且不不大于6m，用对接扣件连接，对接头应交错布置。
d、同步纵向水平杆必要四周交圈设立。
e、每一主节点处设立一根横向水平杆，并用直角扣件与纵向水平杆扣接 牢固。
f、扣件要拧紧扣牢，拧紧力矩不应不大于40N •m，且不应不不大于65N •m。
g、位于主节点处固定横向（或纵向）水平杆，剪力撑等扣件中心线距主节点距离不不不大于150mm。
h、对接扣件开口向上或向内设立。
i、杆件在结扎处之端头伸出盖板边沿长度不不大于0.1m。
4.2.3 连墙件规定
a、在每层梁或外剪力墙上预埋钢管铁件，按3m设立，用定长拉杆固结。连墙件拉结点在框架梁上埋钢管，外露150㎜，锚固300㎜。
b、连墙杆宜呈水平设立，尚不能水平设立时，与脚手架连接一端应下斜连接，不应采用上斜连接。
c、连墙点不得取消，不能设立位置应在附近补强。
连墙件设立效果图如下：

4.3 剪刀撑设立
本工程外架需要设立剪刀撑，剪刀撑设立需符合如下规定：
a、剪刀撑随脚手架搭升及时设立。
b、剪刀撑沿脚手架高度方向持续设立。
c、剪刀撑沿脚手架水平方向持续设立。
d、剪刀撑规定联系5—7根立杆。
e、剪刀撑与地面夹角在45°～60°之间。
f、剪刀撑斜杆用旋转扣件固定于与之相交横向水平杆伸出端或立杆上。旋转扣件中心线距主节点距离不不不大于150mm。
g、剪刀撑斜杆接头应采用搭接连接，搭接长度不不大于1m，并等距离设立3个旋转扣件固定，主杆伸出端部扣件长度不不大于10cm，详下图：

h、高度在24m及以上双排脚手架应在外侧全立面持续设立剪刀撑，详下图：

剪刀撑持续设立示意图

4.4 脚手板及其他作业层板铺设
a、脚手板（或铺板）铺平铺稳，并用18#铁丝予以绑扎固定。
b、当处在作业层或底层时，脚手架与楼层间空隙用模板封闭
c、脚手板必要铺满，采用搭接铺放，其搭接长度不不大于200mm，且在搭接段中部设有支承横杆。
d、铺板时禁止浮现端头超过支承横杆250mm以上未作固定探头板。
e、脚手架由下而上按顺序搭设，每完毕一部架后检查并校正立杆纵距、横距、垂直度及纵向横杆水平度，各杆件容许偏差要符合关于规定。
f、作业层脚手板应铺满、铺稳、铺实，不得有探头板，离墙面距离不应不不大于150mm。该工程脚手架内立杆内边距离墙体距离为0.3m，不不大于规范规定，采用防护办法如下图：

1.脚手板防护
脚手板防护示意图
4.5 脚手架安全防护
4.5.1 安全网选取
本工程采用全封闭式密目安全网进行防护,安全平网在首层及施工层如下不大于等于10m设立一道进行封闭。
4.5.2 安全网搭设规定及注意事项
a、所用进场安全网都规定进行实验，实验合格后方可使用。
b、安装前必要对网和支撑进行下列检查：网标牌与选用相符；网外观质量无任何影响使用庇病；支撑物（架）有适合强度、刚性和稳定性，且系网处无撑角和尖锐边沿。
c、为保护网不受损坏，应避免把网拖过粗糙表面或锐边。
d、安全网安装时，系绳系结点应沿网边均匀分布，间距为750mm，系结应牢固、易解开和受力后不会松脱。
e、安全网系好后规定整洁、美观。
f、为了防护安全，规定挂安全网高出相应施工作业层1.5m。
g、每施工层脚手架均设挡脚板及防护栏杆，防护居中设立。
h、挡脚板设于外排立杆内侧。
i、整个脚手架外侧满张密目安全网，绑扎牢固，四周交圈设立，网间不得留有缝隙。
j、有进入现场通道上方用钢管搭设防护棚，顶面满铺脚手板防护，并满张密目安全网，侧面亦满张密目安全网。
k、在电梯井口、通风口、管井口等周边搭设脚手架前，每层用竹夹板进行封闭。
l、架体内封闭：首层及施工层如下每隔5步满铺脚手板进行封闭。
4.6 安全通道搭设规定
安全通道设立规定：挑空一根立杆、跨越两步两跨，尺寸为3m×3.6m（宽×高）。出入口再搭设6m×3m×高5.1m（长×宽×高）防护棚，上铺30mm厚双层脚手板。
在出入口两侧内、外排单立杆处分别增设一根辅立杆，并高于门洞口1~2步，立柱用短管斜撑互相联系。上方悬空立柱处增长两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆端部，以保证立柱悬空处整体性。门洞两侧分别增长两根斜腹杆，并用旋转扣件固定在与之相交小横杆伸出端上，旋转扣件中心线至主节点距离在15cm内。当斜腹杆在1跨内跨越2个步距时，应在相交大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必要接长时用对接扣件连接。
安全通道示意图如下：

安全通道搭设效果图
4.7 脚手架使用规定
a、作业层架面上施工荷载（人员、材料、机具重量）不超过。
b、在架板上堆放原则砖不得多于单排立码3层。砂浆和容器总重不得不不大于。施工设备重不得不不大于，使用人力在架上搬运和安装构件自重不得不不大于。
c、架面上设立材料应码放整洁稳固，不影响施工操作人员通行。禁止上架人员在架面上奔跑或退行。
d、作业人员在架上最大作业高度以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增长操作高度。
e、在作业中禁止随意拆除脚手架基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作规定要暂时拆除时，必要经主管人员批准，采用相应弥补办法后才干进行，并在作业完毕后及时予以恢复。
f、工人在架上作业中，注意自我安全保护和她人安全，避免发生碰撞、闪失和落物，禁止在架上戏闹和坐在栏杆上等不安全处休息。
g、在脚手架内设有安全防护梯道，禁止攀缘脚手架上下。
h、每班工人上架作业时，先行检查有无影响安全作业问题存在，在排除和解决后方许作业。在作业中发既有不安全状况和迹象时，应及时停止作业，进行检查，解决后方能恢复正常作业。发既有异常或危险状况时，应及时告知所有架上人员并撤离。
i、每部架和作业完毕后，必要将架上剩余材料、物品移至室内。每日收工前清理架面，将架面上材料、物品堆放整洁，垃圾清运出去。在作业期间，及时清理落入安全网内材料和物品。在任何状况下，禁止自架上向下抛掷材料、物品和倾倒垃圾。
4.8 脚手架拆除
a、拆除前应对脚手架作一次全面检查，清除所有多余物件，并设立拆除区，禁止非作业人员进入。
b、脚手架搭拆人员必要是通过考核专业架子工，并持证上岗。
c、脚手架拆除作业应按拟定拆除程序进行，连墙件只能在拆到该层时才许拆除，禁止在拆架前先拆连墙件。
d、拆除程序是：安全网→护身栏→挡脚板（或侧挡板）→脚手板→大横杆→小横杆→立杆→斜撑杆→拉筋→水平挑杆。
e、在拆除过程中，凡松开连接杆件、配件应及时拆除和运走，避免误扶、误靠已松脱连接杆件。拆下杆件、配件以安全方式运出或吊下，禁止向下抛掷。在拆除过程中，做好配合工作，禁止单人进行拆除较重杆件等危险性作业。
f、拆除顺序自上而下逐级拆除，不容许上、下两层同步拆除，并尽量将拆除面保持在同一水平面，避免产生过大高差。
g、拆除构件应及时分类堆放，以便运送、保管。
4.9 脚手架质量检查验收规定
4.9.1 脚手架验收原则规定
a、构架构造符合前述规定和设计规定，个别部位尺寸变化应在容许调节范畴之内。
b、节点连接可靠，其中扣件拧紧限度应控制在扭矩达到40~65Nm之间。
c、脚手架立杆垂直度应≤1/300，且应同步控制其最大垂直偏差值。当架高＞20时为不不不大于75mm。
d、纵向钢管平杆水平偏差≤1/250，且全架长水平偏差值不不不大于50mm。
e、作业层铺板、安全防护办法等需符合上述规定。
4.9.2 脚手架验收和寻常检查按如下规定进行，，检查合格后，方容许投入使用或继续使用：
a、搭设完毕，投入使用前。
b、持续使用达到6个月继续使用时。
c、施工半途停止超过15天，再重新使用之前。
d、在遭受暴风、大雨、大雪、地震等强力因素作用之后，继续使用之前。
e、在使用过程中，发既有明显变形、沉降、拆除杆件和拉结以及安全隐患存在状况。
4.9.3脚手架使用中，应定期检查，检查周期按一种星期一次，检查内容如下：a、杆件设立和连接，连墙件、支撑等构造应符合规范和本专项施工方案规定，
b、地基应无积水，底座应无松动，立杆应无悬空。
c、扣件螺栓应无松动。
d、安全防护办法应符合本规范规定。
e、应无超载使用。
5.安全技术办法及注意事项
5.1 安全技术办法
a、脚手架及安全防护搭、拆人员必要是通过考核专业架子工，并持证上岗；
b、 所有操作人员必要戴安全帽、穿防滑鞋等；
c、 作业高度超过2m属高空作业，高空作业必要系安全带；
d、 脚手架及安全防护构、配件必要严格检查合格后方可使用；
e、 脚手架搭设时分阶段进行检查，发现问题及时纠正；
f、 脚手架操作层上施工荷载不得存在（限载）；禁止任意悬挂起重设备；
g、 六级及六级以上大风和雾、雨天停止脚手架作业，雨后上架操作设有防滑办法；
h、 在脚手架及安全防护有效期间，禁止任意拆除杆、配件。如因影响施工必要拆除时，必要经专业技术人员及安全员批准，并有其他防护办法，施工完毕后必要及时恢复；
i、 临边道路搭设脚手架外侧必要设有专门防护办法，以防坠物伤人；
j、 在脚手架上进行电、气焊作业时，应有防火办法和专人看守；
k、 应依照实际状况设立脚手架接地及避雷装置；
l、 拆除脚手架时，地面设围栏警戒标志，并派专人看守，禁止一切非操作人员入内。
5.2 注意事项
a、禁止任意变化构架构造及其尺寸；
b、 禁止任意变化连接件位置，减少其数量；
c、 禁止任意减少铺板数量、防护杆件和设施；
d、 禁止任意采用加高办法，增长荷载；
e、 禁止任意拆除安全防护装置。
6、职业安全健康有关规定
（1）作业禁止穿拖鞋以及皮鞋等易滑鞋。要按规定对的佩带安全带。禁止酒后上班。
（2）禁止随手乱丢钢管扣件等施工材料，防止坠物伤人。
（3）在雨期施工期间，要及时对脚手架进行清扫，并要采用防滑和防雷办法，防雷接地电阻不不不大于10欧姆。
（4）六级及以上大风和雾、雨、雪天停止脚手架上作业，雨雪后上架操作应注意防滑，并扫除积雪。
7、环保有关规定
（1）架料运送车辆、设备尾气排放，应符合国家或地方规定车辆排气污染，避免夜间装卸扰物排放原则。
（2）架料运送应安排在白天进行民。钢管扣件装卸应由两人传送，轻拿轻放，禁止抛扔，增长噪声排放，并也许导致架管变形，挥霍资源。
（3）钢管架料使用前应除锈，并涂刷防锈漆及油漆标志。钢管除锈及刷漆应在地面固定场合集中进行，钢管下应垫塑料薄膜或彩条布等，避免除下锈迹和漏掉油漆污染土壤。
（4）外架四周满挂阻燃密目式安全网，以减少在构造施工阶段由于在某些工序施工过程中粉尘飞扬现象，减少粉尘向大气中排放。
8、落地脚手架计算书。
附图：
一、脚手架正立面布置示意图及剖面图
二、落地脚手架构造详图

湖北新港建设实业集团有限公司
当阳玉泉·在水一方项目部
02月18日
