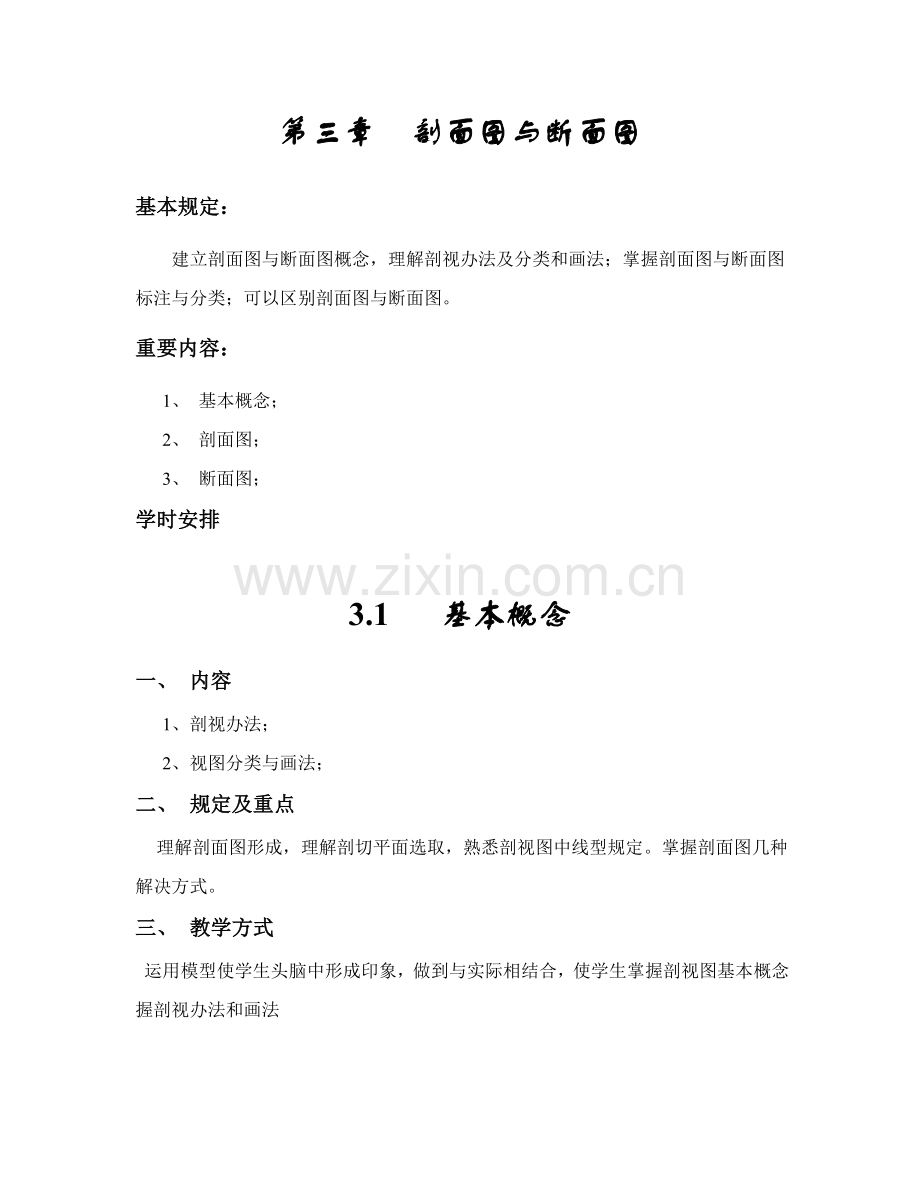

第三章 剖面图与断面图
基本规定：
建立剖面图与断面图概念，理解剖视办法及分类和画法；掌握剖面图与断面图标注与分类；可以区别剖面图与断面图。
重要内容：
1、 基本概念；
2、 剖面图；
3、 断面图；
学时安排

3.1 基本概念
一、 内容
1、剖视办法；
2、视图分类与画法；
二、 规定及重点
理解剖面图形成，理解剖切平面选取，熟悉剖视图中线型规定。掌握剖面图几种解决方式。
三、 教学方式
运用模型使学生头脑中形成印象，做到与实际相结合，使学生掌握剖视图基本概念握剖视办法和画法

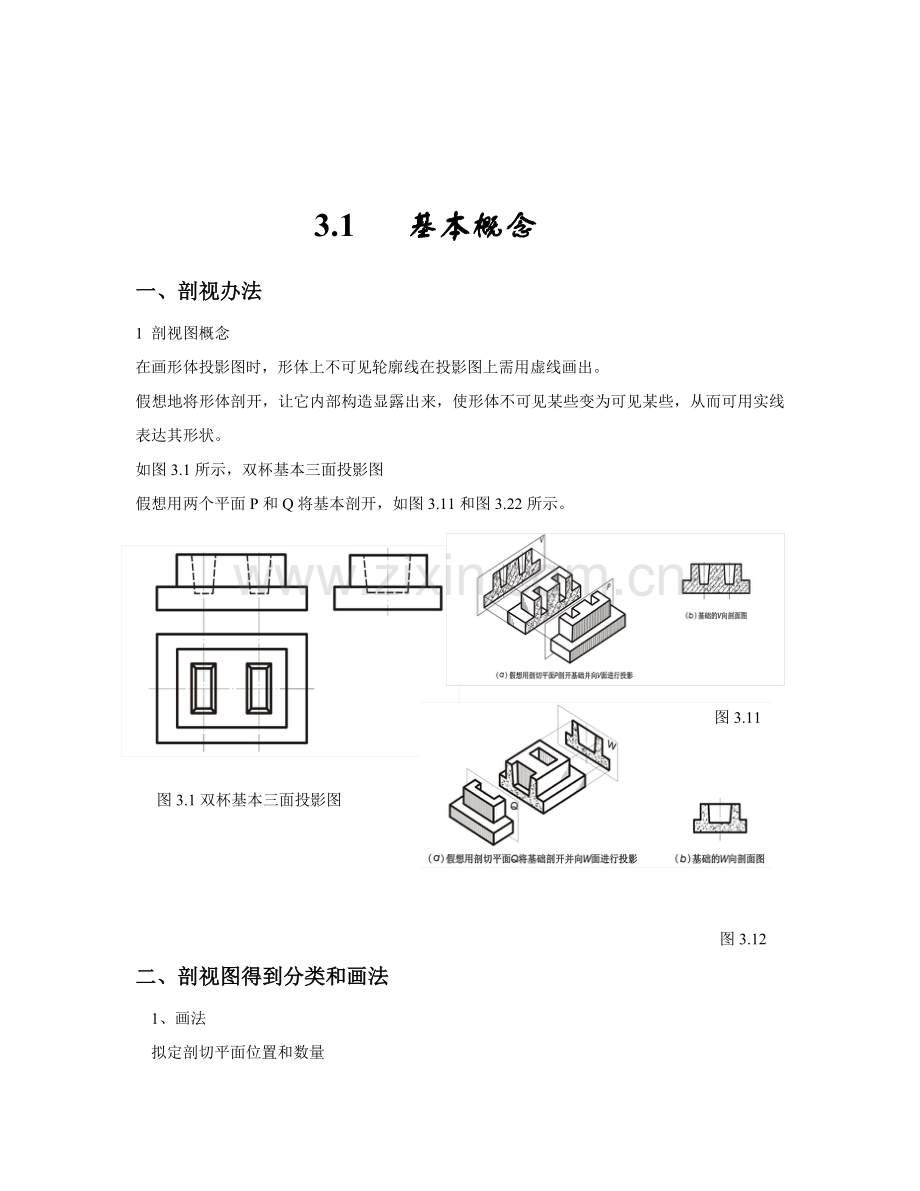

3.1 基本概念
一、剖视办法
1 剖视图概念
在画形体投影图时，形体上不可见轮廓线在投影图上需用虚线画出。
假想地将形体剖开，让它内部构造显露出来，使形体不可见某些变为可见某些，从而可用实线表达其形状。
如图3.1所示，双杯基本三面投影图
假想用两个平面P和Q将基本剖开，如图3.11和图3.22所示。

图3.11

图3.1双杯基本三面投影图

图3.12
二、剖视图得到分类和画法
1、画法
拟定剖切平面位置和数量
画剖面图时，应选取恰当剖切平面位置，使剖切后画出图形能确切、全面地反映所要表达某些真实形状。
选取剖切平面应平行于投影面，并且通过形体对称面或孔轴线。
一种形体，有时需画几种剖面图，但应依照形体复杂限度而定。
2、断面图与剖面图区别
(1) 断面图只画出物体被剖切后剖切平面与形体接触那某些，即只画出截断面图形，而剖面图则画出被剖切后剩余某些投影，如图3.2所示。
(2) 断面图和剖面图符号也有不同，断面图剖切符号只画长度6～10mm粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向一侧。

图3.2 剖面图与断面图区别

3 画剖面图应注意问题
由于剖面图剖切是假想，因此除剖面图外，其她投影图仍应完整画出。
当剖切平面通过肋、支撑板时，该某些按不剖绘制。如图3.3所示，正投影图改画剖面图时，肋部按不剖画出。
剖切平面应避免与形体表面重叠，不能避免时，重叠表面按不剖画出，如图3.4所示。

图3.3 肋表达法 图3.4 剖切平面通过形体表面
4有关规定
1、画出剖切面切到某些图形（断面），以及沿投射方向看到某些。
即：画出剖面图涉及剩余某些可见轮廓线，断面轮廓线用粗实线绘制。剖切面没有剖切到、但沿投射方向可以看到某些，用中实线绘制
2、在断面上应画出建筑材料图例，以区别断面与非断面某些。
当不需要表白建筑材料种类时，可用间隔均匀45°细实线表达剖面线绘制。
在同一组合体各个图样中，断面上图例线应间隔相等、方向相似。
注意：
相似材料时，图例线宜错开或使倾斜方向相反
不同材料时，画不同材料图例，并用粗实线将两种材料图例隔开，断面很小时，图例可用涂黑表达，其间留空隙，宽度不得不大于0.7mm，断面过大建筑材料图例时，可在断面轮廓内，沿轮廓线局部表达。

3.2 剖面图
一、内容
1、剖面图标注；
2、剖面图种类；
3、剖面图举例
二、规定及重点
掌握剖面图标注，依照形体详细状况，会分析剖面图分类。
三、教学方式
通过标注复习，加强对线性、几何体标注，从何引入剖面体标注，使学生掌握标注若干规定；通过形体演示，使学生掌握区别剖面体分类，通过剖面图应用举例加深理解，从而掌握本节内容。

3.2 剖面图
一、 剖面图标注
用剖面图配合其他视图表达形体时，为了便于读图，要将剖面图中剖切位置和投射方向在图样中加以阐明，即剖面图标注。
标注三要素： 1、剖切位置线：粗实线绘制长为6～10mm
2、投射方向线：粗实线绘制长为4～6mm
3、编号：用阿拉伯数字，按顺序由左至右、由下至上持续编排，并注在投射方向线端部。
图名：位于剖面图下方或一侧，写上与该图相相应剖切符号编号。在图名下方画与之等长粗实线　　　　
a) 剖面图剖切符号与编号 b）剖面图标注示例
剖面图剖切符号及标注
注意：
1、转折剖切位置线，应在转角外侧加注与该符号相似编号
2、剖面图如与被剖切图样不在同一张图纸内时，可在剖切位置线另一侧注明其所在图纸编号，如教材图3-4中“建施-5”，也可以在图纸上集中阐明。
3、建筑（构）物剖面图剖切符号宜注在±0.000标高平面图上（详见建筑施工图）。
4、对下列剖面图可以不标注剖切符号：剖切平面通过形体对称面所绘制剖面图；习惯剖切位置，如房屋建筑图中平面图（通过门窗洞口水平面剖切而成）。
二、剖面图种类
由于形体形状不同，对形体作剖面图时所剖切位置和作图办法也不同，普通所采用剖面图有全剖面图、半剖面图、阶梯剖面图、局部剖面图(分层剖面图)和展开剖面图五种。
2.1 全剖面图
不对称建筑形体，或虽然对称但外形比较简朴，或在另一种投影中已将它外形表达清晰时，可假想用一种剖切平面将形体所有剖开，然后画出形体剖面图，该剖面图称为全剖面图。如图7.7所示。再如图7.8所示 。

图3.5 全剖面图
2..2 半剖面图
如果被剖切形体是对称，画图时常把投影图一半画成剖面图，另一半画形体外形图，这个组合而成投影图叫半剖面图。
注意： 1、半剖面图合用于内、外形状均需表达对称形体。
2、在半剖面中，剖面图与投影图之间，规定用形体对称中心线（细单点长画线）为分界线，宜画上对称符号。
3、习惯上，当对称中心线是竖直时，半个剖面画在投影图右侧；当对称中心线是水平时，半剖面画在投影图下侧。
4、由于形体对称性，在半剖面图中，表达外形某些视图内虚线应省略不画。
5、半剖面图标注办法与全剖面图相似
如图3.6所示为一种杯形基本半剖面图。在正面投影和侧面投影中，都采用了半剖面图画法，以表达基本内部构造和外部形状。

图3.6 杯形基本半剖面图
[例3.1] 画出形体水平半剖面图，如图L3.1所示。

[解]

图L3.1

2..3 阶梯剖面图
形成：用两个或两个以上平行剖切平面剖开形体后所得到剖面图，称为阶梯剖面图。
举例：如图3.7，该形体上有两个先后位置不同、形状各异孔洞，两孔轴线不在同一正平面内，用一种剖切平面难以同步通过两个孔洞轴线。为此采用两个互相平行平面P1和P2作为剖切平面，并将形体完全剖开，将剩余某些往V面投影就形成阶梯剖面图。

　　 图3.7　形体阶梯剖面图
注意：1、剖切是假想，不应画出转折处分界线。
2、在标注时，在两剖切平面转角外侧加注与剖切符号相似编号。
3、当剖切位置明显，又不致引起误解时，转折处容许省略标注数字（或字母）。
2.4局部剖面图
形成：当建筑形体外形比较复杂，完全剖开后无法表达清晰它外形时，可以保存原视图大某些，而只将局部地方画成剖面图，这种剖面图称为局部剖面图。
局部剖面图与原视图之间，用徒手画波浪线分界。波浪线不应与任何图线重叠(如图3.8所示)。
合用：局部剖面图惯用于外部形状比较复杂，仅仅需要表达局部内部建筑形体。

图3.8　局部剖面图
[例3.2] 如图L3.2所示，作出窨井1—1、2—2剖面图，并将侧面投影改成半剖面图。
[解] 窨井剖面图如图LD3.21所示，直观图如图LD3.22所示。

图L3.2 图LD3.2

图LD3.22 窨井各剖面图剖切位置

3.3 断面图
一、内容
1、断面图形成与标注；
2、断面图种类；
3、断面图举例
二、规定及重点
掌握断面图标注，依照形体详细状况，会分析断面图分类。
三、教学方式
通过上节剖面体标注复习，引入断面标注若干办法与区别；通过形体演示，使学生掌握区别断面体分类，通过断面图应用举例加深理解，从而掌握本节内容。

3.3 断面图

一、断面图形成与标注
1断面形成：假想用剖切平面将形体切开，仅画出剖切平面与形体接触某些即断面形状，所得到图形称为断面图，简称断面。
断面图常惯用于表达建筑工程中梁、板、柱某一部位断面真形，也用于表达建筑形体内部形状。如图3.9
2标注：1、剖切位置线：粗实线绘制 长为6～10mm
2、编号：宜采用阿拉伯数字，按顺序持续编排，并注写在剖切位置线一侧，编号所在一侧即为该断面投射方向。
图名：位于剖面图下方或一侧，写上与该图相相应剖切符号编号。在图名下方画与之等长粗实线，如1-1断面图、2-2断面图9等。 图3.
注意：材料图例画法与剖面图相似
剖面图与断面图区别：（图3.10）
1、 绘图范畴不同
断面图：只画出形体被剖开后断面投影。即： “面”投影；
剖面图：还应画出剩余某些形体投影。即：“体”投影。
2、剖切符号标注不同。
断面图剖切符号只画出剖切位置线，不画投射方向线，
用编号书写位置来表达投射方向。
3、剖切平面不同。
4、剖面图中剖切平面可转折，断面图中剖切平面则不转折。

图3.10 断面图与剖面图区别
二 断面图种类
2.1 移出断面
将形体某一某些剖切后所形成断面图移画于主投影图一侧，称为移出断面，如图3.11所示。

图3.11 移出断面图画法

2.2 中断断面
对于单一长向杆件，也可在杆件投影图某一处用折断线断开，然后将断面图画于其中，如图3.12所示。同样，钢屋架大样图也采用断开画法，如图3.13所示。

图3.12 中断断面图画法

图3.13 断面图画在杆件断开处
2.3重叠断面
将断面图直接画于投影图中，两者重叠在一起称为重叠断面，如图3.14所示。
重叠断面图比例应与原投影图一致。断面轮廓线也许是闭合(如图3.15所示)，也也许是不闭合(如图3.14所示)，此时应于断面轮廓线内侧加画图例符号。

图3.14 断面图与投影图重叠

图3.15 断面图是闭合

三、断面图举例
[例3.3] 作钢筋混凝土梁1—1、2—2、3—3断面图，如图L3.3所示。
[解] 其形状如图L3.3(b)直观图

图L3.3钢筋混凝土梁投影图
