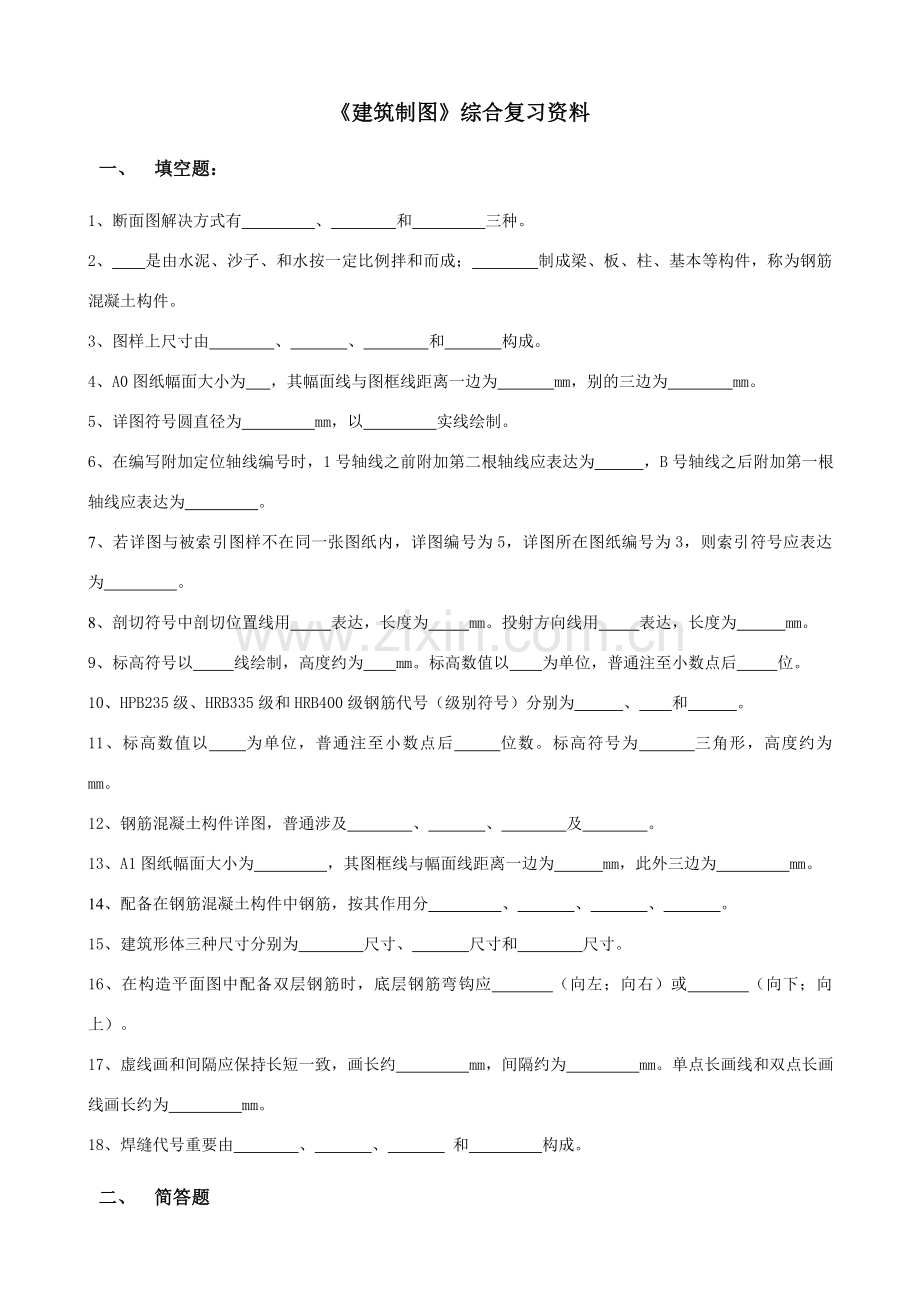

《建筑制图》综合复习资料
一、 填空题：
1、断面图解决方式有 、 和 三种。
2、 是由水泥、沙子、和水按一定比例拌和而成； 制成梁、板、柱、基本等构件，称为钢筋混凝土构件。
3、图样上尺寸由 、 、 和 构成。
4、A0图纸幅面大小为 ，其幅面线与图框线距离一边为 mm，别的三边为 mm。
5、详图符号圆直径为 mm，以 实线绘制。
6、在编写附加定位轴线编号时，1号轴线之前附加第二根轴线应表达为 ，B号轴线之后附加第一根轴线应表达为 。
7、若详图与被索引图样不在同一张图纸内，详图编号为5，详图所在图纸编号为3，则索引符号应表达为 。
8、剖切符号中剖切位置线用 表达，长度为 mm。投射方向线用 表达，长度为 mm。
9、标高符号以 线绘制，高度约为 mm。标高数值以 为单位，普通注至小数点后 位。
10、HPB235级、HRB335级和HRB400级钢筋代号（级别符号）分别为 、 和 。
11、标高数值以 为单位，普通注至小数点后 位数。标高符号为 三角形，高度约为 mm。
12、钢筋混凝土构件详图，普通涉及 、 、 及 。
13、A1图纸幅面大小为 ，其图框线与幅面线距离一边为 mm，此外三边为 mm。
14、配备在钢筋混凝土构件中钢筋，按其作用分 、 、 、 。
15、建筑形体三种尺寸分别为 尺寸、 尺寸和 尺寸。
16、在构造平面图中配备双层钢筋时，底层钢筋弯钩应 （向左；向右）或 （向下；向上）。
17、虚线画和间隔应保持长短一致，画长约 mm，间隔约为 mm。单点长画线和双点长画线画长约为 mm。
18、焊缝代号重要由 、 、 和 构成。
二、 简答题
1、 剖面图与断面图重要区别有哪些？
2、建筑立面图图示内容有哪些？
3、建筑形体投影图绘制环节。
4、建筑剖面图图示内容有哪些？
三、

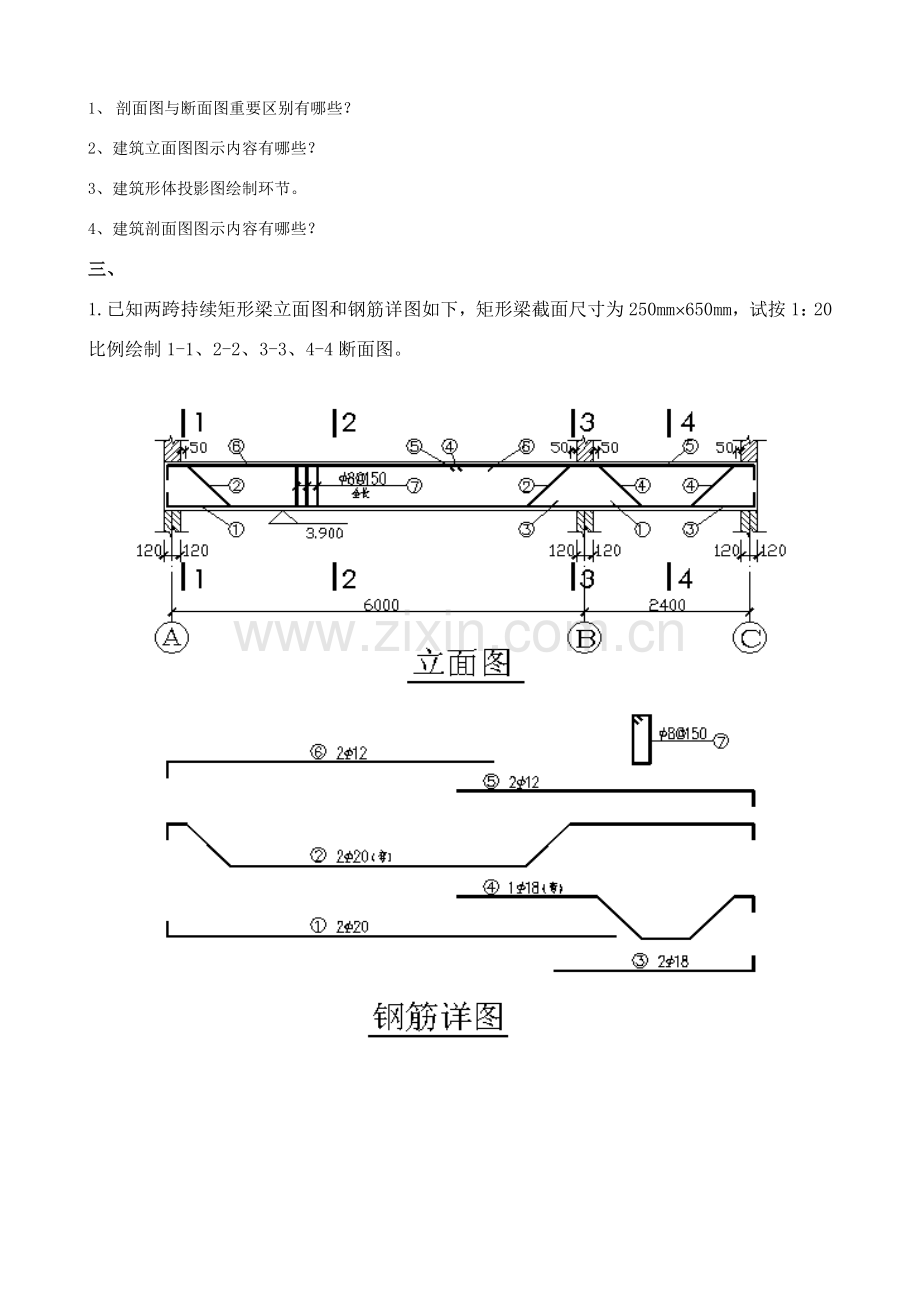

1.已知两跨持续矩形梁立面图和钢筋详图如下，矩形梁截面尺寸为250mm´650mm，试按1：20比例绘制1-1、2-2、3-3、4-4断面图。

2. 已知两跨持续矩形梁立面图和钢筋详图如下，试按1：20比例绘制1-1、2-2、3-3、4-4断面图。

3.已知两跨持续矩形梁立面图和钢筋详图如下，矩形梁截面尺寸为250mm´500mm，试按1：20比例绘制1-1、2-2、3-3、4-4断面图。

《建筑制图》复习资料参照答案
一、填空题：
1、移出断面图 重叠断面图 中断断面图
2、水泥砂浆 钢筋混凝土
3、尺寸线 尺寸界线 尺寸起止符号 尺寸数字
4、841*1189 25 10
5、14 粗
6、
7、
8、粗实线 6-10 粗实线 4-6
9、细实 3 米 3
10、
11、m 3 等腰直角 3
12、模板图 配筋图 预埋件详图 钢筋表（材料用量表）
13、594mm×841mm 25 10
14、受力筋 箍筋 架立筋 分布筋
15、定形尺寸 定位尺寸 总尺寸
16、向左 向上
17、3~6 0.5~1 15~20
18、图形符号 焊缝尺寸 补充符号 引出线
二、简答题
1、剖面图与断面图重要区别有哪些？
答：（1）断面图只画出形体被剖开后断面投影，而剖面图要画出形体被剖开后整个余下某些投影。（2）剖面图是被剖开形体投影，是体投影，而断面图只是一种截口投影，是面投影。剖面图中包括断面图，断面图属于剖面图一某些。（3）剖切符号标注不同。断面图剖切符号只画出剖切位置线，不画投射方向线，只用编号注写位置来表达投射方向。（4）剖面图中剖切平面可转折，断面图中剖切平面不可转折。
2、建筑立面图图示内容有哪些？
答：
（1）图名、比例；
（2）立面两端或分段定位轴线及其编号；
（3）门窗形状、位置及启动方向；
（4）外墙可见部位
1）室外地面线；2）窗台、雨篷、阳台、台阶、外墙面勒脚等形状和位置，注明各某些材料和外部装饰做法；3）室外楼梯、墙、柱；4）外墙预留洞、檐口、女儿墙、雨水管、墙面分格线；5）装饰材料和色彩、装饰构件
（5）注出外墙各重要部位标高及必要标注局部尺寸
1）室外地面、台阶、窗台、门窗顶、阳台、雨蓬、檐口、屋顶等标高；2）墙上留洞除标注出标高外，还应注出其大小和定位尺寸。
（6）详图索引符号；
（7）施工阐明等。
3、建筑形体投影图绘制环节。
答：
（1）形体分析：把复杂形体分解成简朴形体，简朴形体分解为不同大小和形状面
（2）拟定安放位置：形体水平面平行于H面，形体正面平行于V面。
（3）拟定投影数量：原则是用至少数量投影把形体表达完整、清晰。
（4）画投影图
1）选取恰当图幅和比例：依照形体大小、图样用途和复杂限度，普通先定比例后定图幅。2）布置投影图：先绘图框、图标，再安排投影图位置（注意应留出注写尺寸位置），以达到图面布置均匀。3）画投影图底稿：依照形体分析，先大后小，先重要后次要，先画外面轮廓后画里面细部，先画实体后画孔槽。4）校核、加深图线：检核对的无误后，按规定线型加深加粗。
水平线从左到右，铅垂线从下到上。
（5）标注尺寸
（6）读图、复核：投影关系、线型、尺寸等。
（7）填写标题栏内容，完毕全图
4、建筑剖面图图示内容有哪些？
答：
（1）图名、比例；
（2）定位轴线及其尺寸；
（3）剖切到屋面(涉及隔热层及吊顶)、楼面、室内外地面(涉及台阶、明沟及散水等)，剖切到内外墙身及其门、窗(涉及过梁、圈梁、防潮层、女儿墙及压顶)，剖切到各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台走廊等；
（4）未剖切到可见某些，如可见楼梯梯段、栏杆扶手、走廊端头窗；可见梁、柱，可见水斗和雨水管，可见踢脚和室内各种装饰等；
（5）垂直方向尺寸及标高：
1）竖向尺寸：三道
最内侧一道尺寸：门窗洞及洞间墙高度尺寸（楼面上下分别标注）；
第二道尺寸：层高尺寸；
第三道尺寸：室外地面以上总高尺寸。
2）标高：室内外地面、楼面、屋面、楼梯休息平台、阳台、台阶、女儿墙顶面、檐口顶及高出屋面水池、烟囱、电梯间等顶面。
3）内部尺寸：室内门窗高度、地坑深度、墙裙、隔断等。
（6）详图索引符号与某些做法文字注释；
（7）施工阐明等。
三、
1.

2.

3.
